本實用新型涉及醫療器械技術領域，特別是涉及一種一次性使用鼻氧管。

背景技術：

吸氧是醫院常用的搶救或治療手段之一，不同疾病的患者對氧氣都有或多或少的需求，呼吸道疾病患者、心臟病、腦中風等疾病的患者，定期吸氧都可降低發病頻率，緩解病情，一些病人在手術過程中也需要持續吸氧。鼻氧管是吸氧治療中常用的醫療器械。中國專利申請201120576592.3公開一種新型鼻氧管，通過在原鼻氧管的外部增加擴張套，可避免對患者造成呼吸障礙，但這種鼻氧管上增設的擴張套在患者插入鼻孔佩戴的過程中，可能會對患者鼻腔內膜造成損傷，引起不必要的麻煩。

技術實現要素：

本實用新型主要解決的技術問題是提供一種一次性使用鼻氧管，結構簡單合理，能夠保證患者呼吸順暢，且插入鼻孔時不會對鼻腔內膜造成損傷。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種一次性使用鼻氧管，包括：主輸氧管，所述主輸氧管的一端連接供氧裝置，另一端連接有一個分氧接頭，所述分氧接頭還連接有兩個分輸氧管，兩個分輸氧管的末端分別連接在一個接通管的兩端，所述接通管上設置有兩個插鼻管；

所述插鼻管包括空心圓柱形插鼻管本體，所述空心圓柱形插鼻管本體的一端與接通管相連接，所述空心圓柱形插鼻管本體的另一端上具有出氧口，所述插鼻管本體的外部具有一個外環套，所述外環套包括外環套主體部和前端半球形部，所述外環套主體部與空心圓柱形插鼻管本體之間通過多個筋板支撐連接，且兩者之間同軸設置，從而使兩者之間形成便于患者呼吸的空隙，所述前端半球形部將出氧口蓋在其內部，所述前端半球形部上具有呼吸孔。

在本實用新型一個較佳實施例中，所述前端半球形部為鏤空結構，上面鏤空形成有多個細小的呼吸孔。

在本實用新型一個較佳實施例中，所述外環套的外表面上覆蓋有軟體橡膠覆膜層，所述軟體橡膠覆膜層與呼吸孔相對應的位置上同樣開設有孔洞。

在本實用新型一個較佳實施例中，所述軟體橡膠覆膜層的厚度為0.5mm。

本實用新型的有益效果是：本實用新型一次性使用鼻氧管，結構簡單合理，能夠保證患者呼吸順暢，且插入鼻孔時不會對鼻腔內膜造成損傷。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

圖1是本實用新型一次性使用鼻氧管一較佳實施例的結構示意圖；

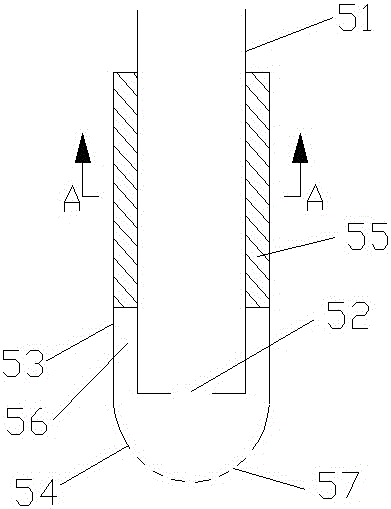

圖2是圖1中插鼻管的放大結構示意圖；

圖3是圖2的A-A向剖視圖。

附圖中各部件的標記如下：1、主輸氧管，2、分氧接頭，3、分輸氧管，4、接通管，5、插鼻管，51、空心圓柱形插鼻管本體，52、出氧口，53、外環套主體部，54、前端半球形部，55、筋板，56、空隙，57、呼吸孔。

具體實施方式

下面將對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

請參閱圖1至圖3，本實用新型實施例包括：

一種一次性使用鼻氧管，包括：主輸氧管1，所述主輸氧管1的一端連接供氧裝置，另一端連接有一個分氧接頭2，所述分氧接頭2還連接有兩個分輸氧管3，兩個分輸氧管3的末端分別連接在一個接通管4的兩端，所述接通管4上設置有兩個插鼻管5。

所述插鼻管5包括空心圓柱形插鼻管本體51，所述空心圓柱形插鼻管本體51的一端與接通管相連接，所述空心圓柱形插鼻管本體的另一端上具有出氧口52，所述插鼻管本體的外部具有一個外環套，所述外環套包括外環套主體部53和前端半球形部54，所述外環套主體部53和前端半球形部54為一體式結構，這樣在插入患者鼻孔時不會對鼻腔內膜造成損傷，減少不必要的麻煩。

所述外環套主體部53與空心圓柱形插鼻管本體51之間通過多個筋板55支撐連接，且兩者之間同軸設置，從而使兩者之間形成便于患者呼吸的空隙56，所述空隙56起到便于患者呼氣的作用。

所述前端半球形部54將出氧口52蓋在其內部，所述前端半球形部54上具有呼吸孔57。

優選的，所述呼吸孔57可以是位于中間的單一較大的呼吸孔；也可以如下設置，所述前端半球形部54為鏤空結構，上面鏤空形成有多個細小的呼吸孔57，前端半球形部54的半球形不會對患者鼻腔內膜造成損傷，鏤空結構的呼吸孔可以保證呼吸順暢。

優選的，所述外環套的外表面上覆蓋有軟體橡膠覆膜層（圖中未示出），所述軟體橡膠覆膜層與呼吸孔57相對應的位置上同樣開設有孔洞，所述軟體橡膠覆膜層可以使得外環套與患者鼻腔之間的接觸更柔和，使用起來更加舒適。

優選的，所述軟體橡膠覆膜層的厚度為0.5mm。

本實用新型的有益效果是：本實用新型一次性使用鼻氧管，結構簡單合理，能夠保證患者呼吸順暢，且插入鼻孔時不會對鼻腔內膜造成損傷。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
