本實用新型涉及一種視力檢查裝置，尤其涉及到一種自助式視力檢查裝置。

背景技術：

對患者使用視力表進行視力檢查可簡單迅速地了解到患者視功能的初步情況，對眼病的臨床診斷治療具有重要的意義，通常視力檢查需要由醫生或者護士進行引導并記錄檢查結果，而視力檢查通常不需要過多的專業知識，對于當前緊張的醫護人力是一種極大的浪費。

技術實現要素：

本實用新型的目的就是為了克服上述問題，提供了一種自助式視力檢查裝置。

本實用新型的自助式視力檢查裝置，是由箱體、LED顯示屏、紅外線距離傳感器、方向按鍵構成，箱體內部安裝有處理器、電源模塊和數據傳輸模塊；箱體的一面設有LED顯示屏、且于該LED顯示屏的下方設有紅外線距離傳感器，在箱體的一側設有網絡傳輸接口；方向按鍵設在箱體外部、其通過導線與處理器電路聯接；處理器還分別與電源模塊、數據傳輸模塊、LED顯示屏、紅外線距離傳感器電路聯接；數據傳輸模塊與網絡傳輸接口電路聯接。

作為本實用新型的進一步改進，箱體上設有天線，該天線與數據傳輸模塊電路聯接。

作為本實用新型的進一步改進，箱體上設有揚聲器，該揚聲器與處理器電路聯接。

本實用新型的自助式視力檢查裝置，其結構簡單，成本低廉，能夠可以令患者獨自自主進行視力檢查，自動化程度高，解放了醫護人力資源，適用于醫院、眼鏡店等場所普及使用。

附圖說明

圖1為本實用新型的自助式視力檢查裝置的結構圖；

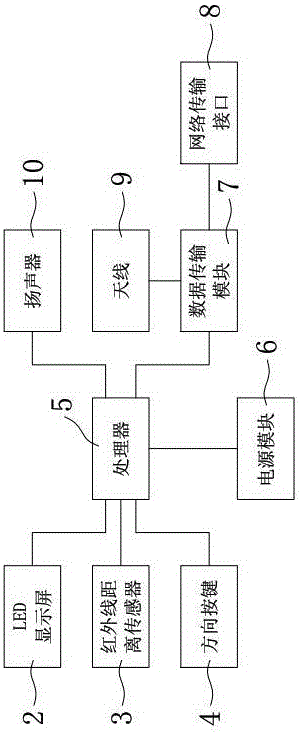

圖2為本實用新型的自助式視力檢查裝置的模塊圖。

具體實施方式

下面結合附圖對本實用新型的自助式視力檢查裝置，作進一步說明：

本實用新型的自助式視力檢查裝置，是由箱體1、LED顯示屏2、紅外線距離傳感器3、方向按鍵4構成。

其中，箱體1內部安裝有處理器5、電源模塊6和數據傳輸模塊7；箱體1的一面設有LED顯示屏2、且于該LED顯示屏2的下方設有紅外線距離傳感器3，在箱體1的一側設有網絡傳輸接口8；方向按鍵4設在箱體1外部、其通過導線與處理器5電路聯接；處理器5還分別與電源模塊6、數據傳輸模塊7、LED顯示屏2、紅外線距離傳感器3電路聯接；數據傳輸模塊7包括有線數據傳輸和無線數據傳輸，所以分別與網絡傳輸接口8和天線9電路聯接，天線9設在箱體1的頂端。

箱體1上設有揚聲器10，用于對病人進行輔助引導，該揚聲器10與處理器5電路聯接。

本實用新型的自助式視力檢查裝置，其具體使用方法如下：

本裝置能夠在患者自主的情況下進行視力檢測，患者可以坐在其前方，紅外線距離傳感器3感應到患者位置后，開始進行引導，通過揚聲器10發出引導語，令患者遮住某個眼睛等，同時紅外線距離傳感器3檢測患者距離，通過處理器5與標準視力檢測距離進行換算后來改變顯示在LED顯示屏2上測試圖標的大小，這樣不論空間大小、患者與本裝置的距離遠近，都能夠得到比較精確的測量值，LED顯示屏2顯示測量圖標后，患者通過方向按鍵4在一定時間和次數內確定自己看到的測量圖標的方向，檢測完畢后，本裝置能夠通過數據傳輸模塊7以有線或無線的方式將檢測結果直接發送至護士或醫師的信息終端處進行后續診斷。
