本實用新型涉及一種醫療器件，特別涉及一種留置針貼膜。

背景技術：

隨著醫療技術的發展，留置針的應用越來越廣泛，是臨床輸液較好的方法，使用時一方面能減少患者因反復靜脈穿刺而造成的痛苦及對打針的恐懼感，另一方面也減輕醫護人員的工作量。

然而，在醫療過程中，需要敷貼固定留置針，當敷貼固定留置針時，患者在活動和出汗后，會造成留置針敷貼周圍卷邊，使得留置針固定不妥當，易發生感染和滑脫。

因此，在患者敷帖固定留置針時，如何使得留置針敷貼周圍不卷邊，進而使留置針固定妥當，是本實用新型所要解決的問題。

技術實現要素：

本實用新型的目的在于提供一種留置針貼膜，使得留置針在通過留置針敷貼進行固定時，不會造成留置針敷貼周圍出現卷邊現象，從而確保將置針固定妥當，且不易使患者的皮膚出現感染。

為解決上述技術問題，本實用新型提供了一種留置針貼膜，包含：用于將留置針貼敷在患者皮膚上的貼膜主體，且所述貼膜主體為透明的，所述留置針貼膜還包含對所述貼膜主體進行環繞并帶有窗口區的布料貼；

其中，所述貼膜主體將所述布料貼所形成的窗口區完全填滿，并與所述布料貼緊密相連。

本實用新型實施方式相對于現有技術而言，由于留置針貼膜是由貼膜主體和環繞在貼膜主體四周的布料貼構成，通過布料貼可防止貼膜主體因患者活動或皮膚出汗所造成的卷邊現象，并且通過布料貼可進一步提高留置針在患者皮膚上固定效果，使患者皮膚插有留置針的位置不易出現感染現象。

另外，布料貼與貼膜主體一體成型，或相互粘接固定。使得布料貼在與貼膜主體緊密連接在一起，彼此之間固定牢固，不發生移動。

另外，當布料貼與貼膜主體相互粘接固定時，貼膜主體的面積大于布料貼窗口區的面積，且貼膜主體貼敷在所述布料貼的上表面或貼覆在布料貼的下表面。從而使得貼膜主體有足夠的區域可以與布料貼相互貼合，提高貼膜主體在與布料貼貼合后的強度。

另外，當布料貼與貼膜主體相互粘接固定時，布料貼內還環繞開設有用于將所述貼膜主體固定在所述窗口區的夾層區，其中，夾層區朝向所述窗口區的一側為不封閉的形成與窗口區連通的開口，而朝向背離所述窗口區的一側為封閉的，且貼膜主體的四周從夾層區的開口嵌入至夾層區內后與布料貼緊密粘接。從而使得貼膜主體可通過布料貼的夾持實現在窗口區的位置定位，使其不會發生偏離，同時可進一步提高貼膜主體與布料貼之間的粘接強度，使其貼合的更加緊密。

另外，布料貼的窗口區的面積大于所述留置針的表面積，且在貼膜主體將留置針貼覆到患者的皮膚上后，所述留置針透過貼膜主體從布料貼的窗口區中完全暴露出來。從而可方便醫護人員和患者對留置針進行觀察。

另外，布料貼的上表面還預留有信息填寫區。使得醫護人員可以通過信息填寫區填寫患者輸液的時間、姓名等信息，從而方便醫護人員對患者的輸液情況進行記錄。

另外，布料貼的外形為圓角矩形，由于將布料貼設置為圓角矩形，從而可增大布料貼四周與患者皮膚的接觸面積，進一步提高了布料貼在貼覆到患者皮膚上的粘貼強度，保證布料貼不會因摩擦使其四周出現卷邊現象。

另外，布料貼可采用無紡布貼。由于無紡布貼具有良好的透氣性，從而可在保證貼膜主體貼覆效果的同時，還不會對患者的皮膚造成影響，以防止患者的皮膚出現過敏、發炎等現象。

另外，貼膜主體上具有一個用于容納留置針的內凹部，可以使貼膜主體與留置針進行凹凸配合，從而可提高患者在輸液時留置針在患者皮膚上的固牢固效果，使其不易出現脫落現象。

另外，內凹部與留置針的外形相同，且大小相等。從而在將留置針固定在患者的皮膚上時，可使得留置針在與貼膜主體的內凹不進行合時，貼膜主體的內凹部可以與留置針之間緊密貼合、無空隙產生，從而可進一步提高留置針在患者皮膚上的固定效果。

附圖說明

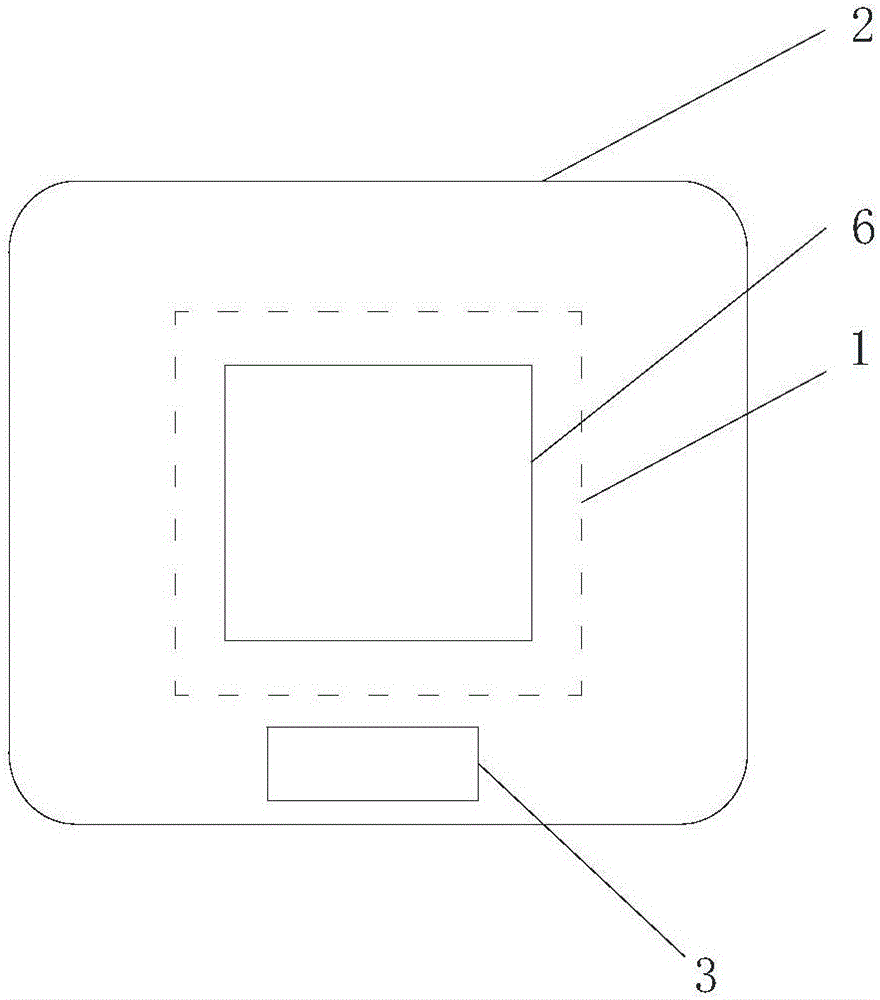

圖1為本實用新型第一實施方式中貼膜主體貼覆在布料貼上表面時的示意圖；

圖2為本實用新型第一實施方式中貼膜主體貼覆在布料貼下表面時的示意圖；

圖3是本實用新型第二實施方式的留置針貼膜的結構示意圖；

圖4為本實用新型第三實施方式的留置針貼膜的結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本實用新型各實施方式中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請各權利要求所要求保護的技術方案。

本實用新型的第一實施方式涉及一種留置針貼膜，如圖1所示，該留置針貼膜是由貼膜主體1和對貼膜主體1進行固定的布料貼2構成。其中，貼膜主體1為透明的用于將留置針(圖中未標示)固定在患者的皮膚上，而布料貼2帶有一個窗口區6并對貼膜主體1進行環繞。并且，該貼膜主體1用于將布料貼2形成的窗口區6完全填滿，并與布料貼2緊密相連。

通過上述內容不難發現，由于留置針貼膜是由貼膜主體1和環繞在貼膜主體1四周的布料貼2構成，通過布料貼2可防止貼膜主體1因患者活動或皮膚出汗所造成的卷邊現象，并且通過布料貼2可進一步提高留置針在患者皮膚上固定效果，使患者皮膚插有留置針的位置不易出現感染現象。

具體的說，本實施方式中，布料貼2和貼膜主體1均為單獨的獨立部件，并采用相互粘結的固定方式固定在一起。在實際的加工過程中，如圖1所示，可將貼膜主體1直接貼敷在布料貼2的上表面。或者，也可如圖2所示，將貼膜主體1直接貼覆在布料貼2的下表面，以實現布料貼2與貼膜主體1之間的緊密連接。

并且，為了進一步提高貼膜主體1與部料貼2之間的貼合效果，可適當增大貼膜主體1的面積，使貼膜主體1的面積遠遠超過布料貼2窗口區6的面積，因此在將貼膜主體1與布料貼2進行貼合時，可使得貼膜主體1有足夠的區域可以與布料貼2相互貼合，從而提高貼膜主體1在與布料貼2貼合后的強度，保證貼膜主體1與部料貼2之間不易分離，進一步避免了貼膜主體1因患者活動或皮膚出汗而造成的卷邊現象。但需要說明的是，在本實施方式中，貼膜主體1與布料貼2之間均為獨立部件，并采用相互貼合的制作工藝進行制作，而在實際的應用過程中，為了完全避免貼膜主體1和布料貼2之間出現脫離的現象，該貼膜主體1和布料貼2也可采用一體成型的制作工藝，從而使得整張留置針貼膜為一整張帶有透明區域的貼膜，而在本實施方式中，不對該工藝方法進行具體闡述。

此外，在本實施方式中，上述所提到的布料貼2可采用無紡布貼，由于無紡布貼具有良好的透氣性，從而可在保證貼膜主體1貼覆效果的同時，還不會對患者的皮膚造成影響，以防止患者的皮膚出現過敏、發炎等現象。需要說明的是，由于在本實施中，布料貼2采用的是無紡布貼，從而使得布料貼2的上表面為一個空白區域，醫護人員可在該空白區域內預留一部分空間作為醫護人員的信息填寫區3，如圖1所示。具體為，該信息填寫區3上用于給醫護人員填寫患者的輸液時間、姓名、病情等信息，從而可方便醫護人員對患者的輸液情況進行記錄。

另外，值得一提的是，為了進一步提高本實施方式的留置針貼膜在貼覆到患者皮膚上的貼覆強度，可將布料貼2的外形設計為圓角矩形。從而當醫護人員在將留置針貼膜貼到患者的皮膚上后，通過布料貼2四周的圓角設計可增大布料貼2四周與患者皮膚的接觸面積，進一步提高布料貼2在貼覆到患者皮膚上的粘貼強度，保證布料貼2不會因摩擦使其四周出現卷邊現象。需要說明的是，在本實施方式中，布料貼2的外形僅以圓角矩形為例進行說明，而在實際的應用過程中，布料貼2的外形還可采用其他的形狀，而在此不對布料貼2的外形做具體限定。

并且，為了更加方便的使醫護人員和患者對留置針的狀態進行觀察，在本實施方式中，可將布料貼2的窗口區6的面積設計為大于留置針的表面積，從而當醫護人員在通過本實施方式的留置針貼膜將留置針貼敷到患者的皮膚上后，留置針可直接透過貼膜主體1從布料貼2的窗口區6中完全暴露出來，從而方便醫護人員和患者可通過窗口區6來對患者留置針出進行觀察，從而提高患者在輸液時的安全性。

本實用新型的第二實施方式涉及一種留置針貼膜，本實用新型的第二實施方式與第一實施方式大致相同，其主要區別在于：如圖3所示，當布料貼與貼膜主體相互粘接固定時，貼膜主體1還可直接嵌入布料貼2內，實現與布料貼2的固定連接。

具體的說，可預先在布料貼2內環繞開設有用于將貼膜主體1固定在窗口區6的夾層區(圖中未標示)。并且，該夾層區朝向窗口區6的一側為不封閉的形成與窗口區6連通的開口，而相反的一側為封閉的。從而在制作的過程中，可直接將貼膜主體1的四周從布料貼2夾層區的開口嵌入至夾層區內，直接與布料貼2緊密粘接。

通過上述內容不難發現，由于貼膜主體1是直接固定在布料貼2的夾層區內的，從而使得貼膜主體1可通過布料貼2的夾持實現在窗口區6的位置定位，使其不會發生偏離，同時可進一步提高貼膜主體1與布料貼2之間的粘接強度，使其貼合的更加緊密。

本實用新型的第三實施方式涉及一種留置針貼膜，第三實施方式是在第一和第二實施方式的基礎上作了進一步改進，其主要改進在于：如圖4所示，在本實施方式中，貼膜主體1上還開設有一個用于容納留置針的內凹部5，從而使貼膜主體1可以與留置針進行凹凸配合，提高患者在輸液時留置針在患者皮膚上的固牢固效果，使其不易出現脫落現象。

并且，該內凹部5與留置針的外形相同，且大小相等。從而在將留置針固定在患者的皮膚上時，可使得留置針在與貼膜主體1進行凹凸配合時，貼膜主體的內凹部可以與留置針之間緊密貼合，而無空隙產生，從而可進一步提高留置針在患者皮膚上的固定效果。

本領域的普通技術人員可以理解，上述各實施方式是實現本實用新型的具體實施例，而在實際應用中，可以在形式上和細節上對其作各種改變，而不偏離本實用新型的精神和范圍。
