本實用新型涉及膠囊的技術領域，特別是膠囊填充的技術領域。

背景技術：

對于粉狀或細顆粒狀的藥品，通常使用膠囊填充包裝，以準確控制劑量，方便病人服用。目前，大多數藥廠的膠囊填充機的生產步驟都需要人工控制，浪費了大量勞動力，甚至于有些藥廠還使用手工填充膠囊，先將上半膠囊和下半膠囊分置在兩塊板上，人工稱量的藥粉倒入膠囊中，再通過壓合兩塊板進行膠囊合裝，加工步驟復雜，工作效率非常低。而且人工填充和現有的機器填充很難對填充的劑量進行控制，導致對藥品的浪費或者藥品的品質進行保證，因此有必要提出一種膠囊定量填充機。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種膠囊定量填充機，能夠使填充機對膠囊進行等量的填充，效率更高，填充更精確。

為實現上述目的，本實用新型提出了一種膠囊定量填充機，包括底座、滑軌、膠囊模板、固定支座、填充料斗、支架、定量裝置、頂蓋、旋轉裝置、安裝支座、伺服電機、儲料室和下料斗，所述底座上設有滑軌，所述滑軌上安裝有膠囊模板，所述膠囊模板上方設有固定支座，所述固定支座內安裝有填充料斗，所述固定支座上設有支架和安裝支座，所述安裝支座內設有伺服電機，所述安裝支座上設有旋轉裝置，所述旋轉裝置與伺服電機的輸出軸相連接，所述支架上設有定量裝置，所述定量裝置位于旋轉裝置上方，所述旋轉裝置驅動定量裝置旋轉，所述定量裝置下側開有第二落料槽，所述第二落料槽位于填充料斗的正上方，所述定量裝置上安裝有頂蓋，所述頂蓋上設有儲料室，所述儲料室上安裝有下料斗。

作為優選，所述定量裝置還包括軸承、旋轉臺、儲料槽和隔板，所述軸承與旋轉臺固定連接，所述軸承與旋轉裝置的輸出軸相連接，所述旋轉臺外側設有若干個隔板，所述隔板在旋轉臺的驅動下圓周運動。

作為優選，所述隔板間設有若干個儲料槽，所述儲料槽的數目為12個，兩個儲料槽之間的夾角為30度，所述儲料槽的開口與第二落料槽的開口形狀大小均相同，保證了定量填充的準確度。

作為優選，所述固定支座上設有下料通道，所述填充料斗安裝在下料通道內，所述膠囊模板上設有膠囊殼安裝孔，所述下料通道的下開口與膠囊殼安裝孔對齊。

作為優選，頂蓋上開設有第一落料槽，所述第一落料槽與第二落料槽的開口形狀大小均相同。保證進料和出料的速率相同，保證填充的穩定性。

本實用新型的有益效果：本實用新型通過在填充機上安裝一個定量裝置，可以在填充過程中將填充料進行定量的分配，從而達到一個等量填充的效果，通過膠囊模板和滑軌配合可以達到一個批量填充的效果，可以減輕勞動強度，提高生產效率，本膠囊填充機符合制藥衛生要求，結構新穎，操作方便。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種膠囊定量填充機的結構示意圖；

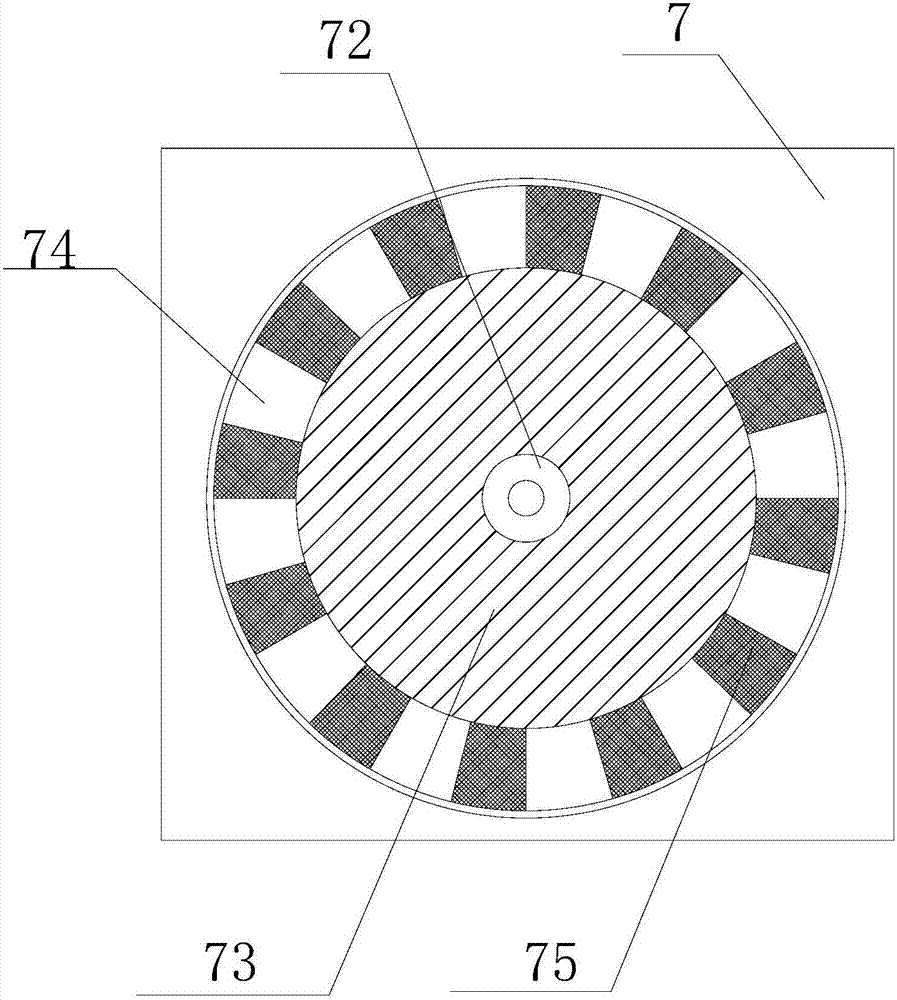

圖2是本實用新型一種膠囊定量填充機的定量裝置的結構示意圖。

圖中：1-底座、2-滑軌、3-膠囊模板、4-固定支座、5-填充料斗、6-支架、7-定量裝置、8-頂蓋、9-旋轉裝置、10-安裝支座、11-伺服電機、12-儲料室、13-下料斗、31-膠囊殼安裝孔、41-下料通道、71-第二落料槽、72-軸承、73-旋轉臺、74-儲料槽、75-隔板、81-第一落料槽。

【具體實施方式】

參閱圖1和圖2，本實用新型一種膠囊定量填充機，包括底座1、滑軌2、膠囊模板3、固定支座4、填充料斗5、支架6、定量裝置7、頂蓋8、旋轉裝置9、安裝支座10、伺服電機11、儲料室12和下料斗13，所述底座1上設有滑軌2，所述滑軌2上安裝有膠囊模板3，所述膠囊模板3上方設有固定支座4，所述固定支座4內安裝有填充料斗5，所述固定支座4上設有支架6和安裝支座10，所述安裝支座10內設有伺服電機11，所述安裝支座10上設有旋轉裝置9，所述旋轉裝置9與伺服電機11的輸出軸相連接，所述支架6上設有定量裝置7，所述定量裝置7位于旋轉裝置9上方，所述旋轉裝置9驅動定量裝置7旋轉，所述定量裝置7下側開有第二落料槽71，所述第二落料槽71位于填充料斗5的正上方，所述定量裝置7上安裝有頂蓋8，所述頂蓋8上設有儲料室12，所述儲料室12上安裝有下料斗13。

所述定量裝置7還包括軸承72、旋轉臺73、儲料槽74和隔板75，所述軸承72與旋轉臺73固定連接，所述軸承72與旋轉裝置9的輸出軸相連接，所述旋轉臺73外側設有若干個隔板75，所述隔板75在旋轉臺73的驅動下圓周運動。所述隔板75間設有若干個儲料槽74，所述儲料槽74的數目為12個，兩個儲料槽74之間的夾角為30度，所述儲料槽74的開口與第二落料槽71的開口形狀大小均相同。所述固定支座4上設有下料通道41，所述填充料斗5安裝在下料通道41內，所述膠囊模板3上設有膠囊殼安裝孔31，所述下料通道41的下開口與膠囊殼安裝孔31對齊。頂蓋8上開設有第一落料槽81，所述第一落料槽81與第二落料槽71的開口形狀大小均相同。

本實用新型工作過程：

本實用新型一種膠囊定量填充機在工作過程中，將膠囊殼放置于膠囊模板3上的膠囊殼安裝孔31內，在旋轉裝置9下設置伺服電機10，伺服電機10驅動旋轉裝置9轉動，定量裝置7安裝在旋轉裝置9上方，在旋轉裝置9的驅動下，定量裝置7內的旋轉臺73開始旋轉，旋轉臺73上設有隔板75和儲料槽74，當儲料槽74的上開口與頂蓋8上的第一落料槽81對齊時，藥粉從儲料室12中落入儲料槽74中，旋轉臺73繼續旋轉，隔板75關閉頂蓋8上的第一出料槽81，帶有藥粉的儲料槽74繼續旋轉，當儲料槽74的下開口與第二路落料槽71對齊時，藥粉落入第一落料槽71下方的填充料斗5中，藥粉經由下料通道41落入膠囊殼安裝孔31內的膠囊殼中，完成一次填充工作，從而達到一個等量填充的效果，旋轉臺73帶動儲料槽74再次與第一落料槽81重合，滑軌2帶動膠囊模板3向前移動，可對下一個待填充膠囊殼進行填充工作，本膠囊定量填充機可以減輕勞動強度，提高生產效率，符合制藥衛生要求，動作靈敏，結構新穎，操作方便。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
