本實用新型涉及唾液采集及密閉保存和基因檢測領域，具體而言，涉及一種唾液采集裝置。

背景技術：

隨著精準醫療項目的提出，個人基因檢測開始迅速推廣開來，這就需要采集個人樣本材料，目前主要通過采集血液和體液，采集血液需要有專業的采血人員，個人本身難以操作，而體液采集相對比較方便，本人即可實施，其中，尤以唾液采集更為常見，因唾液中含有本人的口腔上皮脫落細胞，這就需要一款簡潔方便的唾液采集裝置。

目前市場上有不少款式的唾液采集裝置，基本都是漏斗和采集管的裝置，大多操作步驟復雜，主要是由于保存液存放方式不同造成的。其中，一部分唾液采集裝置將保存液單獨存放在一個管子里，要經“吐唾液—打開保存液管蓋—倒入保存液—旋出漏斗—蓋上保存蓋子—混勻”6個步驟；另一部分將保存液儲存在漏斗蓋子或漏斗里邊，通過通過按壓蓋子將保存液釋放出來，具體步驟為“吐唾液—按壓漏斗蓋子—旋出漏斗—蓋上保存蓋子—混勻”5個步驟。這些采集器都是需要單獨步驟來加入保存液，給操作者帶來不便。

同時，大多數的唾液采集器只供能正常吐唾液的人群使用，但是對于一些不方便吐唾液的人群（如嬰兒）不適用。

技術實現要素：

本實用新型的目的在于克服現有技術存在的以上問題，提供一種唾液采集裝置。

為實現上述技術目的，達到上述技術效果，本實用新型通過以下技術方案實現：

一種唾液采集裝置，包括漏斗，所述漏斗下方連接有可拆卸的外管，所述外管內套設有底部朝上、開口朝下設置的內管，內管內存放有保存液，所述外管與內管之間的空間為外腔室，所述外腔室與漏斗連通，所述內管與漏斗相連，外管底部設置有用于將內管管口封閉的臺階。

進一步的，所述漏斗與所述外管之間通過螺紋連接。

優選的，所述漏斗內部側壁上設置有兩片擠壓片，所述的擠壓片之間形成海綿擠壓槽。

進一步的，所述漏斗上方通過扣蓋封閉。

進一步的，所述臺階上設置有橡膠墊片。

進一步的，所述漏斗和內管之間通過分布在內管四周的連接片相連，所述連接片至少設置有兩個，相鄰的連接片之間為空隙，所述的連接片為薄片形，沿內管豎直向下延伸。

優選的，所述內管底部為半球形。

進一步的，所述外管配置有用于密封管口的管蓋。

優選的，所述臺階中心為圓錐形的管底。

優選的，所述外管底部邊緣向下延伸。

本實用新型的有益效果是:

1、本實用新型通過漏斗和外管螺紋的配合，一方面解決了保存液密閉存放的問題，另一方面，簡化了唾液采集過程，保證了樣品的質量。當外管和漏斗連管旋緊時，內管和外腔室之間密閉隔離，保證在沒有使用之前，保存液不會泄露出來。當外管旋離漏斗時，保證內管與外腔室疏通，這樣才可以使內管內的保存液與外腔室的唾液混合，使唾液長期保存，進而保證樣品的質量。保存液從內管底部流出與唾液混合，避免現有技術中從外部加入過程中產生的污染。

2、漏斗內壁上設置有海綿棒擠壓片，使不方便的吐唾液的人群，可以使用海綿棒進行收集唾液，將收集完成的海綿棒放入兩擠壓片之間將樣本擠壓出來。

3、內管中存放有保存液，當吐完唾液后，旋下外管使保存液流出，與唾液混合。蓋上外管的管蓋，可以長時間保存樣本。

4、內管底部采用圓底設計，一方面球形表面能夠減少唾液的殘留，另一方面，圓底相對于尖底給客戶感覺更美觀舒適。

5、漏斗底部通過連接片與內管連接，下延的連接片增加了連接強度和穩定性，同時薄片狀的連接片占據體積小，使漏斗與內管之間的空隙增大，利于唾液的流入。

6、漏斗上端開口處，用可拆卸的扣蓋封閉，密閉衛生。

7、將外管底部邊緣的臺階用于放置橡膠墊片，便于將內管管口封堵，中心為圓錐形的管底結構，當樣品使用減少的過程中，殘留少量的樣品可以流入，進而吸取出來，減少樣品的損失。在臺階與內管口之間添加彈性的橡膠墊片，保證了運輸過程或氣候造成內管口和墊片微小松動而不漏液。

8、外管底部邊緣向下延伸，增加外管長度，方便使用者手握外管進行采集，同時，也方便外管水平放置桌面上。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。本實用新型的具體實施方式由以下實施例及其附圖詳細給出。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為唾液采集裝置剖視圖；

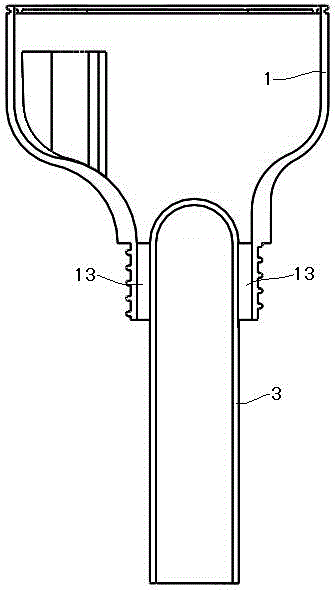

圖2為漏斗與內管剖視圖；

圖3為漏斗俯視圖；

圖4為外管結構示意圖；

圖5為管蓋結構示意圖；

圖6為外管與管蓋連接示意圖；

圖7為橡膠墊片結構示意圖；

圖8為扣蓋結構示意圖。

具體實施方式

下面將參考附圖并結合實施例，來詳細說明本實用新型。

參照圖1、圖8所示，一種唾液采集裝置，包括漏斗1，漏斗1上方通過扣蓋4封閉，漏斗1下方通過螺紋連接有可拆卸的外管2，所述外管2內套設有底部朝上、開口朝下設置的內管3，內管3內存放有保存液，所述外管2與內管3之間的空間為外腔室21，所述外腔室21與漏斗1連通。

參照圖2所示，作為本實用新型一種優選實施例，內管3底部為半球形，一方面球形表面能夠減少唾液的殘留，另一方面，圓底相對于尖底給客戶感覺更美觀舒適。

參照圖1、圖3所示，進一步來看，所述漏斗1和內管3之間通過分布在內管3四周的連接片13相連，所述連接片13至少設置有兩個，相鄰的連接片13之間為空隙，所述的連接片13為薄片形，沿內管3豎直向下延伸，下延的連接片13增加了連接強度和穩定性，同時薄片狀的連接片13占據體積小，使漏斗1與內管3之間的空隙增大，唾液能較快的通過連接片13之間的空隙流入外腔室21中。

參照圖1、圖7所示，更進一步來看，外管2底部設置有用于將內管3管口封閉的臺階22，臺階22上設置有橡膠墊片5，橡膠墊片5將內管3管口的封堵，此外橡膠墊片5具有彈性，保證在運輸過程中或氣壓變化時仍然能夠密封內管3管口而不漏液。

參照圖4所示，作為本實用新型一種優選實施例，臺階22中心為圓錐形的管底23，中心為圓錐形的管底23結構，當樣品使用減少的過程中，殘留少量的樣品可以流入管底23，進而吸取出來，減少樣品的損失。為方便外管2水平放置在桌面上，所述外管2底部邊緣向下延伸。此外，增加外管長度，也能夠方便使用者手握外管2進行采集。

參照圖5、圖6所示，為長時間保存樣本，所述外管2配置有用于密封管口的管蓋6，可以防止樣本泄露和污染。

參照圖2、圖3所示，當不方便向唾液采集器內吐唾液的人群使用時，漏斗1內部側壁上設置有兩片擠壓片11，所述的擠壓片11之間形成海綿擠壓槽。使不方便吐唾液的人群，可以使用海綿棒進行收集唾液，將收集完成的海綿棒放入兩擠壓片11之間將樣本擠壓出來。

使用時，先將扣蓋4打開，向漏斗1中吐入唾液（或用海綿棒吸取唾液后，在擠壓片11之間內擠壓唾液），唾液首先沿著漏斗1進入到連接片13之間的空隙中，進而流進到外腔室21中。當達到一定刻度時，將外管2從漏斗1上旋離，旋離的過程中，內管3管口和橡膠墊片5分離，內管3內保存的保存液流出，與外腔室21中的唾液混合。將管蓋6旋至外管2上，上下顛倒混勻，完成采集。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
