本實用新型涉及一種污物箱。

背景技術：

護理床底下放有用于放置污物的便盆，而前市場上的該便盆為敞開式，但敞開式的便盆如果大小便不及時傾倒，就會產生異味，使房間的味道較重，從而影響使用者和看護人員的舒適性。

另外，傳統的污物箱沒有設置監控裝置，為避免污物箱內的污物溢出，看護人員需要時時查看污物箱內污物量，增加了看護人員的工作量。

技術實現要素：

本實用新型的目的為克服背景技術中存在的不足，本實用新型的目的是提出一種能對污物箱內的污物進行除臭，防止污物溢出的污物箱。

為達到上述目的，本實用新型采用如下方案：

一種污物箱，包括帶有空腔的箱體和連接在箱體上的箱蓋，所述箱蓋設有與空腔連通的除臭裝置。

本實用新型進一步設置為：所述除臭裝置包括設在箱蓋上的排氣孔組以及覆蓋排氣孔組上的格柵柱，格柵柱內設有若干個與排氣孔組連通的格柵通孔，格柵柱上設有安裝蓋，安裝蓋上設有通氣孔組。

本實用新型進一步設置為：所述格柵柱與箱蓋固定連接。

本實用新型進一步設置為：所述格柵柱與箱蓋可拆卸連接，除臭腔室包括用于容納格柵柱的容納槽，所述安裝蓋與容納槽固定連接。

本實用新型進一步設置為：所述安裝蓋上設有若干個用于將安裝蓋與容納槽固定連接的卡扣，卡扣包括設置在安裝蓋上的卡子以及設置在容納槽上的扣孔，卡子上設有凸起的卡頭，卡頭與扣孔相適配。

本實用新型進一步設置為：所述卡扣的數量為四個，四個卡子兩兩分布在安裝蓋的兩端。

本實用新型進一步設置為：所述箱蓋上設有將箱蓋連接在箱體上的扣合結構，扣合結構包括扣合件、轉動件和鉸接軸，轉動件的一端通過鉸接軸與箱蓋鉸接連接，另一端通過鉸接軸與扣合件鉸接連接，扣合件的下端設有卡鉤，所述箱體上設有凸塊，卡鉤與凸塊擋緊配合。

本實用新型進一步設置為：所述箱蓋上設有進污管。

本實用新型進一步設置為：所述污物箱底部設有重量檢測裝置，重量檢測裝置包括承載盤和重量傳感器。

本實用新型進一步設置為：所述箱體上設有把手。

本實用新型的有益效果是：1、本實用新型通過所述箱蓋設有與空腔連通的除臭裝置，該除臭裝置可以將污物箱內的污物進行除臭，防止室內產生異味。2、本實用新型通過除臭裝置包括設在箱蓋上的排氣孔組以及覆蓋排氣孔組上的格柵柱，格柵柱內設有若干個與排氣孔組連通的格柵通孔，格柵柱上設有安裝蓋，安裝蓋上設有通氣孔組，各個格柵通孔內設置有如活性炭的除臭產品，污物箱內的氣體經過排氣孔排出，然后穿過設置有除臭產品的格柵通孔，該除臭產品吸附及消除掉氣體上的異味，然后除臭后的氣體從通氣孔上排出，從而不會使室內產生異味，增加室內人員的舒適性。將除臭產品設置在各個格柵通孔內，可以增加除臭裝置的強度，而且使污物箱氣體內的異味與除臭產品充分接觸，使得異味可以完全被吸附及消除。3、本實用新型通過設置格柵柱與箱蓋可拆卸連接，方便格柵柱對除臭產品地安裝，同時還能方便格柵柱地清洗。4、本實用新型為了將箱蓋牢牢固定在箱體上，且又方便箱蓋的拆卸，通過設置箱蓋上設有將箱蓋連接在箱體上的扣合結構，扣合結構包括扣合件、轉動件和鉸接軸，轉動件的一端通過鉸接軸與箱蓋鉸接連接，另一端通過鉸接軸與扣合件鉸接連接，扣合件的下端設有卡鉤，所述箱體上設有凸塊，卡鉤與凸塊擋緊配合，形成一翻合式扣合固定，在打開箱蓋時，只需要通過扣合件扳下轉動件就可以與凸塊分開，實現箱蓋的拆卸。5、本實用新型為了防止污物箱內的污物量太滿而溢出，通過設置箱蓋上設有進污管，所述污物箱底部設有重量檢測裝置，重量檢測裝置包括承載盤和重量傳感器，承載盤用于放置污物箱，大便通過碎物泵打碎后通過進污管沖入污物箱，污物箱通過重量檢測裝置檢測到超過設定重量報警提示，設定重量為8KG,含污物箱的重量，在重量傳感器內設有顯示屏，在設定值以內，實時顯示污物重量，非常方便直觀，污物滿后，重量傳感器連接系統禁止所有水路操作，從而保證污物箱不溢出。

附圖說明

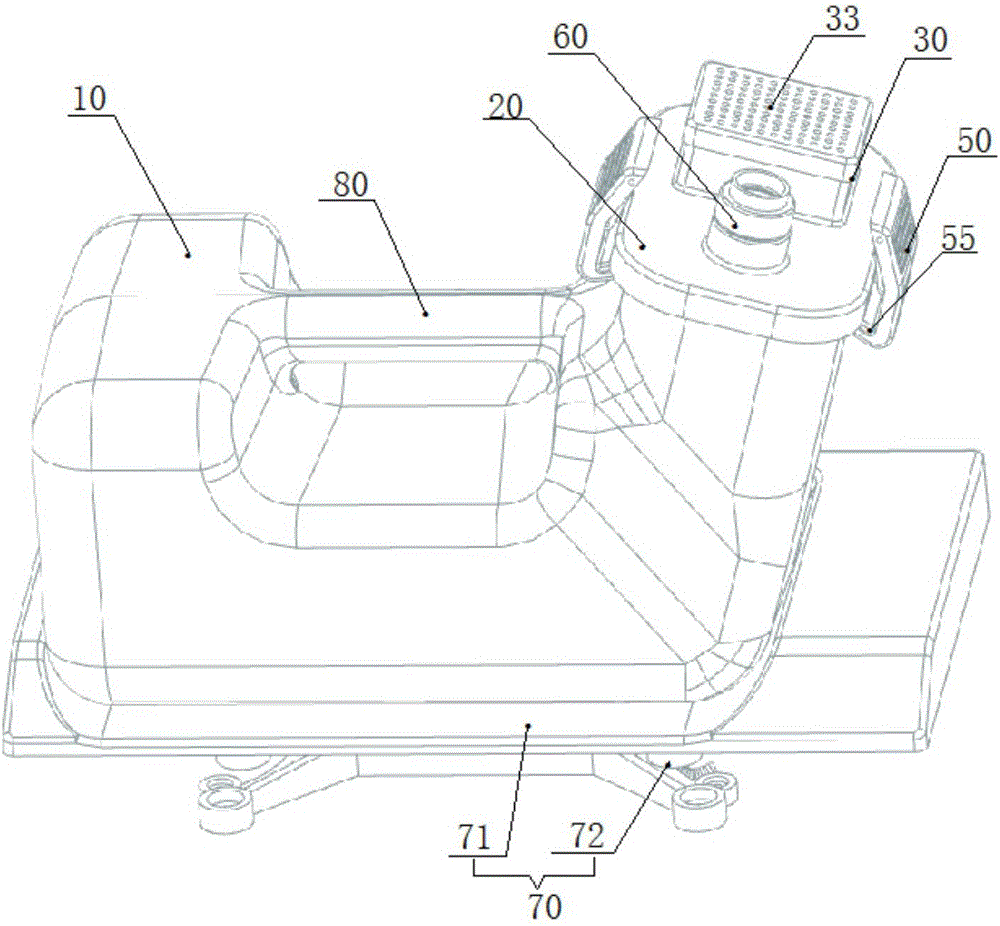

圖1為本實用新型污物箱的結構示意圖。

圖2為本實用新型中箱蓋的結構示意圖。

圖3為本實用新型中帶有格柵柱的箱蓋的結構示意圖。

圖4為本實用新型中安裝蓋的結構示意圖。

圖5為本實用新型中扣合件和轉動件的結構示意圖。

圖中附圖標記：箱體10，箱蓋20，除臭裝置30，排氣孔組31，格柵柱32，格柵通孔321，安裝蓋33，通氣孔組331，容納槽34，卡子41，扣孔42，卡頭411，扣合結構50，扣合件51，轉動件52，鉸接軸53，卡鉤54，凸塊55，進污管60，重量檢測裝置70，承載盤71，重量傳感器72，把手80。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明：

參考圖1至圖4，一種污物箱，包括帶有空腔的箱體10和連接在箱體10上的箱蓋20，所述箱蓋20設有與空腔連通的除臭裝置30，該除臭裝置30可以將污物箱內的污物進行除臭，防止室內產生異味。除臭裝置30包括設在箱蓋20上的排氣孔組31以及覆蓋排氣孔組31上的格柵柱32，格柵柱32內設有若干個與排氣孔組31連通的格柵通孔321，格柵柱32上設有安裝蓋33，安裝蓋33上設有通氣孔組331，各個格柵通孔321內設置有如活性炭的除臭產品，污物箱內的氣體經過排氣孔排出，然后穿過設置有除臭產品的格柵通孔321，該除臭產品吸附及消除掉氣體上的異味，然后除臭后的氣體從通氣孔上排出，從而不會使室內產生異味，增加室內人員的舒適性。將除臭產品設置在各個格柵通孔321內，可以增加除臭裝置30的強度，而且使污物箱氣體內的異味與除臭產品充分接觸，使得異味可以完全被吸附及消除。

參考圖2至圖4，為了方便格柵柱32裝卸除臭產品，通過設置格柵柱32與箱蓋20可拆卸連接，方便格柵柱32對除臭產品的安裝，及方便格柵柱32的清洗，除臭裝置30包括用于容納格柵柱32的容納槽34，容納槽34與箱蓋20一體成型，所述安裝蓋33與容納槽34固定連接。

參考圖2至圖4，為了使安裝蓋33的安裝更加方便及安裝得更加牢固，通過設置安裝蓋33上設有若干個用于將安裝蓋33與容納槽34固定連接的卡扣，卡扣包括設置在安裝蓋33上的卡子41以及設置在容納槽34上的扣孔42，卡子41上設有凸起的卡頭411，卡頭411與扣孔42相適配。所述卡扣的數量為四個，四個卡子41兩兩分布在安裝蓋33的兩端。

參考圖1、圖5，為了將箱蓋20牢牢固定在箱體10上，且又方便箱蓋20的拆卸，通過設置箱蓋20上設有將箱蓋20連接在箱體10上的扣合結構50，扣合結構50包括扣合件51、轉動件52和鉸接軸53，轉動件52的一端通過鉸接軸53與箱蓋20鉸接連接，另一端通過鉸接軸53與扣合件51鉸接連接，扣合件51的下端設有卡鉤54，所述箱體10上設有凸塊55，卡鉤54與凸塊55擋緊配合，形成一翻合式扣合固定，在打開箱蓋20時，只需要通過扣合件51扳下轉動件52就可以與凸塊55分開，實現箱蓋20的拆卸。

參考圖1，為了防止污物箱內的污物量太滿而溢出，通過設置箱蓋20上設有進污管60，所述污物箱底部設有重量檢測裝置70，重量檢測裝置70包括承載盤71和重量傳感器72，承載盤71用于放置污物箱，大便通過碎物泵打碎后通過進污管60沖入污物箱，污物箱通過重量檢測裝置70檢測到超過設定重量報警提示，設定重量為8KG,含污物箱的重量，在重量傳感器72內設有顯示屏，在設定值以內，實時顯示污物重量，非常方便直觀。污物滿后，重量傳感器72連接系統禁止所有水路操作，從而保證污物箱不溢出。

參考圖1，所述箱體10上設有把手80，在清理污物箱時，需要護理人員通過把手80來移動污物箱，對污物箱進行手動傾倒，污物箱清洗完放回到原位置后連接好管路繼續儲存污物。

以上所述僅為本實用新型的較佳實施例而已，并不以本實施例為限制，凡在本實用新型的精神和原則之內所做的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
