本實用新型涉及醫療器械技術領域，具體地說是一種靜脈推注藥物輸液器。

背景技術：

一般的，以往的一次性輸液器靜脈推注藥物時，只能把輸液器與頭皮針連接處分離，分離后再把注射器接入頭皮針，既增加了污染的機會，又不可避免的使空氣氣泡進入頭皮針，被推入病人血管，分離完推注藥物后又增加了一次污染和進入空氣的機會，還增加了護士的工作量。而且，傳統的輸液器的過濾器與頭皮針之間的長度大多為15厘米左右，輸液器與頭皮針連接處在這15厘米之內，靜推的藥物不還能被上游的過濾器過濾，有些微粒被注入到體內，可能引起輸液反應。

技術實現要素：

本實用新型的技術任務是解決現有技術的不足，提供一種靜脈推注藥物輸液器。

本實用新型的技術方案是按以下方式實現的，該靜脈推注藥物輸液器，其結構包括輸液管和靜脈注射針頭，

輸液管的下游端設置有靜脈注射針頭，

靜脈注射針頭的上游5～6厘米處的輸液管的管身上設置有輸液過濾器；

輸液過濾器上游的輸液管上設置有三通開關；

三通開關上設置有直路管部和支路管部，支路管部垂直于直路管部并與直路管部相貫連通；

相貫處的直路管部設置有閥體，閥體內設置有三通閥閥芯；

三通閥閥芯設置有直路通道和支路通道；支路通道設置在直路通道的一側，支路通道和直路通道相垂直貫通；

三通閥閥芯的直路通道和三通開關的直路管部同軸線設置；

三通閥閥芯的支路通道和三通開關的支路管部同軸線設置；

三通閥閥芯連接有閥柄，閥柄轉動帶動三通閥閥芯在閥體內轉動切換閥體通路；

三通開關的支路管部連接有靜脈推注支路注射管，靜脈推注支路注射管上設置有支路管接頭；支路管接頭上設置有支路管蓋帽。

支路管蓋帽與支路管接頭外周通過螺紋連接。

三通開關上游的輸液管上設置有輸液滴壺。

輸液管的上游端設置有進液針頭。

本實用新型與現有技術相比所產生的有益效果是：

該靜脈推注藥物輸液器在輸液過濾器的上游段置入靜脈推注支路注射管，無論靜脈滴注和靜脈推注的藥物都能最終通過輸液過濾器進行藥液的過濾，去除雜質，有效保證藥液的安全性。

靜推藥物之前，先將三通開關切換至上游直路管部和支路管部通路的狀態，將上游藥液向支路管部灌充并在支路管接頭處溢出，目的是排氣，待支路管部充滿藥液后，將三通開關切換至支路管部和下游直路管部通路的狀態，于支路管接頭處連接生理鹽水或葡萄糖注射液靜推注射管，進行預先推注，目的是把輸液管內的藥液預先推進病人靜脈內，用生理鹽水或葡萄糖注射液沖管，以免后靜推的藥物與先前的藥物有化學反應；沖管后，再接入靜推注射器，進行對病人靜推，此時上游輸液在三通開關的作用下關閉，不會影響靜推；靜推后可再次沖管，然后切換三通開關至原始的輸液狀態，恢復輸液。

無需分離頭皮針，而且藥物也可以經過藥物過濾器過濾，減少藥物污染與空氣進入。并且即使病人使用的是一次性針頭穿刺，也可避免再次穿刺，以造成病人更大的痛苦。

在支路管接頭端放入一個支路管蓋帽，能夠保持管口端衛生清潔。

該靜脈推注藥物輸液器設計合理、結構簡單、安全可靠、使用方便、易于維護，具有很好的推廣使用價值。

附圖說明

附圖1是本實用新型的結構示意圖；

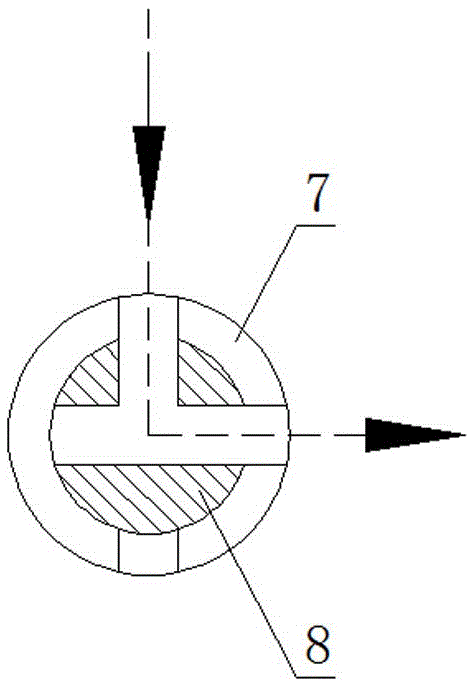

附圖2是本實用新型的三通閥閥芯的第一使用狀態結構示意圖；

附圖3是本實用新型的三通閥閥芯的第二使用狀態結構示意圖；

附圖4是本實用新型的三通閥閥芯的第三使用狀態結構示意圖。

附圖中的標記分別表示：

1、輸液管，2、靜脈注射針頭，

3、輸液過濾器，4、三通開關，

5、直路管部，6、支路管部，7、閥體，8、三通閥閥芯，

9、直路通道，10、支路通道，

11、閥柄，

12、靜脈推注支路注射管，13、支路管接頭，14、支路管蓋帽，

15、螺紋，16、輸液滴壺，17、進液針頭。

具體實施方式

下面結合附圖對本實用新型的靜脈推注藥物輸液器作以下詳細說明。

如附圖所示，本實用新型的靜脈推注藥物輸液器，其結構包括輸液管和靜脈注射針頭，

輸液管1的下游端設置有靜脈注射針頭2，

靜脈注射針頭2的上游5～6厘米處的輸液管1的管身上設置有輸液過濾器3；

輸液過濾器3上游的輸液管上設置有三通開關4；

三通開關4上設置有直路管部5和支路管部6，支路管部6垂直于直路管部5并與直路管部5相貫連通；

相貫處的直路管部5設置有閥體7，閥體7內設置有三通閥閥芯8；

三通閥閥芯8設置有直路通道9和支路通道10；支路通道10設置在直路通道9的一側，支路通道10和直路通道9相垂直貫通；

三通閥閥芯8的直路通道和三通開關的直路管部5同軸線設置；

三通閥閥芯8的支路通道和三通開關的支路管部6同軸線設置；

三通閥閥芯8連接有閥柄11，閥柄11轉動帶動三通閥閥芯8在閥體7內轉動切換閥體通路；

三通開關4的支路管部6連接有靜脈推注支路注射管12，靜脈推注支路注射管12上設置有支路管接頭13；支路管接頭13上設置有支路管蓋帽14。

支路管蓋帽14與支路管接頭13外周通過螺紋15連接。

三通開關4上游的輸液管1上設置有輸液滴壺16。

輸液管1的上游端設置有進液針頭17。
