本申請涉及一種吸鼻涕器,尤其是一種口吸式吸鼻涕器。
背景技術:
嬰兒年齡較小,因此在其因感冒導致鼻腔充血腫大,鼻涕分泌過多時,通常都是由父母親幫助擤鼻涕。吸鼻涕器就是一種父母親給嬰兒擤鼻涕時所采用的的輔助型工具。
吸鼻涕器可將鼻涕透過外力吸出,防止鼻涕過多阻礙嬰兒呼吸,或是鼻涕倒流產生更嚴重的感染。口吸式吸鼻涕器是眾多吸鼻涕器中的一種,其是由父母親藉由口腔產生負壓,從而將嬰兒的鼻涕吸出。
該口吸式吸鼻涕器通常包括鼻涕儲存瓶和口腔吸嘴,該鼻涕儲存瓶與口腔吸嘴通過吸氣管連通,吸出的鼻涕存儲在鼻涕儲存瓶內。但現有這種口吸式吸鼻涕器在使用過程中,當吸力控制不好時,嬰兒的鼻涕容易隨著吸氣管進入口腔吸嘴,從而被吸到吸取者的口中。
技術實現要素:
本申請?zhí)峁┮环N新型的口吸式吸鼻涕器,用來減少鼻涕被吸取到口腔的可能。
本申請?zhí)峁┑目谖轿翘槠?包括:
鼻涕吸頭,所述鼻涕吸頭具有鼻涕吸取通道,所述鼻涕吸取通道的入口端為鼻涕吸口;
鼻涕儲存瓶,所述鼻涕儲存瓶具有用于存儲所吸鼻涕的儲存腔,所述儲存腔與鼻涕吸取通道連接;
緩沖片,所述緩沖片設置在鼻涕吸取通道或儲存腔的入口通道內,且所述緩沖片的一側與鼻涕吸頭或鼻涕儲存瓶連接,所述緩沖片與鼻涕吸口之間形成緩存腔,所述緩沖片具有貫通的連接口;所述緩沖片具有回復力,當作用到緩沖片的壓力在設定值之下時,所述緩沖片的邊緣與鼻涕吸取通道或儲存腔的入口通道的通道壁形成封閉,所述緩存腔與儲存腔通過所述連接口連通;當作用到緩沖片的壓力等于或大于設定值時,所述緩沖片可繞其與鼻涕吸頭或鼻涕儲存瓶的連接處向儲存腔內移動,逐漸打開鼻涕吸取通道與儲存腔之間的通道;
吸氣管;
以及口腔吸嘴,所述口腔吸嘴通過吸氣管與鼻涕儲存瓶的儲存腔連通,用于在儲存腔內形成負壓,從而吸取鼻涕。
作為所述口吸式吸鼻涕器的進一步改進,所述緩沖片具有一圈擋片和自擋片的中部凸起設置的柱體,所述柱體向鼻涕吸口方向延伸,且所述連接口貫通設置在柱體內。
作為所述口吸式吸鼻涕器的進一步改進,所述鼻涕吸取通道包括錐形段和圓柱形段,所述圓柱形段連接在錐形段開口較大的一端,所述鼻涕吸口位于錐形段開口較小的一端,所述緩沖片設置在圓柱形段。
作為所述口吸式吸鼻涕器的進一步改進,所述擋片的外緣處具有臺階狀的底座,所述圓柱形段的內壁具有與所述底座配合且也成臺階狀的安裝部。
作為所述口吸式吸鼻涕器的進一步改進,所述底座與安裝部之間通過緊配合實現封閉。
作為所述口吸式吸鼻涕器的進一步改進,所述底座的外端面與圓柱形段遠離錐形段的一側的外端面之間設置有連接體,所述連接體將底座的外端面與錐形段的外端面連接在一起。
作為所述口吸式吸鼻涕器的進一步改進,所述連接體為硅膠。
作為所述口吸式吸鼻涕器的進一步改進,所述擋片自柱體向儲存腔所在一側成錐形延伸設置,所述錐形與柱體相連的一端為其開口較小的一端。
作為所述口吸式吸鼻涕器的進一步改進,所述鼻涕吸頭包括錐形體、柱形體和位于柱形體與柱形體之間的限位體,所述錐形體、限位體和柱形體連接為一體,所述鼻涕吸取通道貫穿錐形體、限位體和柱形體,所述限位體外徑大于柱形體,所述緩沖片安裝在柱形體內,所述鼻涕儲存瓶套接在柱形體外。
本申請的有益效果是:
本口吸式吸鼻涕器包括緩沖片,該緩沖片設置在鼻涕吸取通道或儲存腔的入口通道內,且緩沖片的一側與鼻涕吸頭或鼻涕儲存瓶連接,該緩沖片與鼻涕吸口之間形成緩存腔。緩沖片具有回復力,當作用到緩沖片的壓力在設定值之下時,緩沖片的邊緣與鼻涕吸取通道或儲存腔的入口通道的通道壁形成封閉,緩沖片具有貫通的連接口,緩存腔與儲存腔通過所述連接口連通。例如,當吸取的是少量鼻涕時,則該負壓作用到緩沖片的壓力較小,負壓直接透過中間的小孔傳達到鼻涕吸頭吸取鼻涕,吸取的鼻涕則暫存在緩存腔內。當作用到緩沖片的壓力等于或大于設定值時,緩沖片可繞其與通道壁的連接處向儲存腔內移動,逐漸打開鼻涕吸取通道與儲存腔之間的通道。例如,當吸取的鼻涕過多、重量過重時,作用于緩沖片的壓力高于設定值,則緩沖片會逐漸打開鼻涕吸取通道與儲存腔之間的通道,讓鼻涕緩慢的進入鼻涕儲存瓶中。該緩沖片讓不同黏稠度的鼻涕在流入鼻涕儲存瓶時先一次緩沖,減少鼻涕被吸取到口腔的可能。
附圖說明

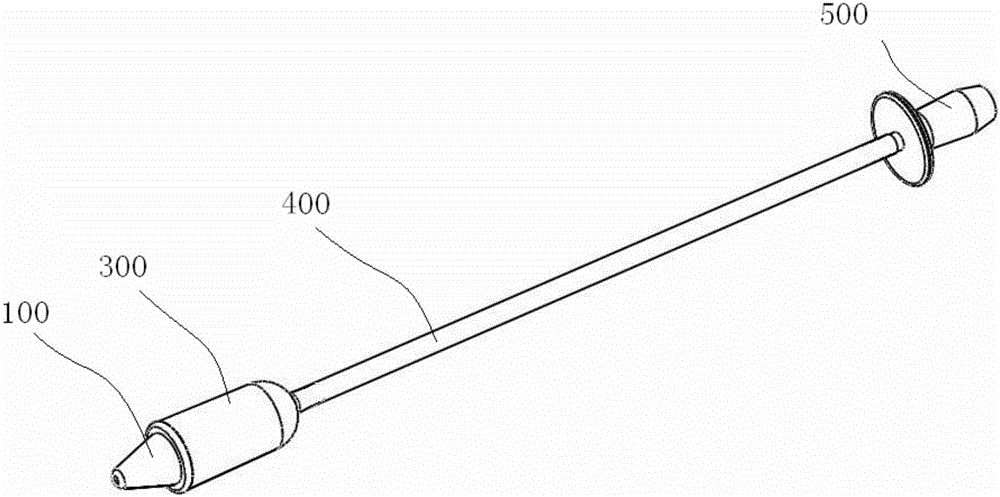

圖1為本申請口吸式吸鼻涕器一種實施例的結構示意圖;
圖2為本申請鼻涕吸頭和緩沖片一種實施例的結構示意圖;
圖3為圖2所示鼻涕吸頭和緩沖片的連接體示意圖;
圖4為圖2所示鼻涕吸頭和緩沖片的剖視圖。
具體實施方式
下面通過具體實施方式結合附圖對本發明作進一步詳細說明。本申請可以以多種不同的形式來實現,并不限于本實施例所描述的實施方式。提供以下具體實施方式的目的是便于對本申請公開內容更清楚透徹的理解,其中上、下、左、右等指示方位的字詞僅是針對所示結構在對應附圖中位置而言。
然而,本領域的技術人員可能會意識到其中的一個或多個的具體細節描述可以被省略,或者還可以采用其他的方法、組件或材料。在一些例子中,一些實施方式并沒有描述或沒有詳細的描述。
此外,本文中記載的技術特征、技術方案還可以在一個或多個實施例中以任意合適的方式組合。對于本領域的技術人員來說,易于理解與本文提供的實施例有關的方法的步驟或操作順序還可以改變。因此,附圖和實施例中的任何順序僅僅用于說明用途,并不暗示要求按照一定的順序,除非明確說明要求按照某一順序。
本文中為部件所編序號本身,例如“第一”、“第二”等,僅用于區分所描述的對象,不具有任何順序或技術含義。而本申請所說“連接”、“聯接”,如無特別說明,均包括直接和間接連接(聯接)。
實施例一:
本實施例一提供一種口吸式吸鼻涕器,可用于手動輔助吸取嬰兒鼻孔內的鼻涕。
請參考圖1至4,該口吸式吸鼻涕器包括鼻涕吸頭100,緩沖片200,鼻涕儲存瓶300,吸氣管400以及口腔吸嘴500。
該鼻涕吸頭100具有鼻涕吸取通道110,鼻涕吸取通道110的入口端為鼻涕吸口1111。
該鼻涕儲存瓶300具有用于存儲所吸鼻涕的儲存腔(圖中未示出),該儲存腔與鼻涕吸取通道110連接。
該緩沖片200設置在鼻涕吸取通道110或儲存腔的入口通道內,且緩沖片200的一側與鼻涕吸頭100或鼻涕儲存瓶300連接,緩沖片200與鼻涕吸口1111之間形成緩存腔113,緩沖片200具有貫通的連接口221。緩沖片200具有回復力,當作用到緩沖片200的壓力在設定值之下時,該緩沖片200的邊緣與鼻涕吸取通道110或儲存腔的入口通道的通道壁形成封閉,緩存腔113與儲存腔通過連接口221連通。當作用到緩沖片200的壓力等于或大于設定值時,緩沖片200可繞其與鼻涕吸頭100或鼻涕儲存瓶300的連接處向儲存腔內移動,逐漸打開鼻涕吸取通道110與儲存腔之間的通道。
該口腔吸嘴500通過吸氣管400與鼻涕儲存瓶300的儲存腔連通,用于在儲存腔內形成負壓,從而吸取鼻涕。
該緩沖片200就像是一個活塞門,其可采用具有回復力的材料制成,如橡膠等。作用于緩沖片200的壓力主要是來自儲存腔內負壓作用,其決定于使用者的吸力大小。該設定值的取值可根據實際情況靈活設定,例如根據鼻涕的多少、重量、濃稠度等來設定。
緩沖片200的打開需要克服材料本身特性(如彈性限度等)以及與鼻涕吸取通道110或儲存腔的入口通道的通道壁之間的摩擦力等,因此可根據設定值來選擇合適的材料和配合結構。
當吸取的是少量鼻涕時,則該負壓作用到緩沖片200的壓力較小,負壓直接透過中間的小孔傳達到鼻涕吸頭100吸取鼻涕,吸取的鼻涕則暫存在緩存腔113內。當吸取的鼻涕過多、重量過重時,作用于緩沖片200的壓力高于設定值,則緩沖片200會逐漸打開鼻涕吸取通道110與儲存腔之間的通道,讓鼻涕緩慢的進入鼻涕儲存瓶300中。該緩沖片200讓不同黏稠度的鼻涕在流入鼻涕儲存瓶300時先一次緩沖,減少鼻涕被吸取到口腔500的可能。
此外,該緩沖片200相對鼻涕吸頭100可以打開,非常容易清洗。
進一步地,請參考圖3和4,該緩沖片200可以具有一圈擋片210和自擋片210的中部凸起設置的柱體220,柱體220向鼻涕吸口1111方向延伸,且連接口221貫通設置在柱體220內。
本實施例附圖所示的擋片210自柱體220向儲存腔所在一側成錐形延伸設置,該錐形擋片210與柱體220相連的一端為其開口較小的一端。
但是,在其他實施例中,擋片210也可能是平面的圓環形,或者是自柱體220向鼻涕吸口1111所在一側延伸的錐形,以及其他基于這些實施例而做出的改進和變形。
進一步地,請參考圖4,該鼻涕吸取通道110包括錐形段111和圓柱形段112,該圓柱形段112連接在錐形段111開口較大的一端,鼻涕吸口1111位于錐形段111開口較小的一端,緩沖片200設置在圓柱形段112。
請繼續參考圖4,擋片210的外緣處具有臺階狀的底座230,圓柱形段112的內壁具有與底座230配合且也成臺階狀的安裝部150。
底座230與安裝部150之間可以是通過緊配合實現封閉。
當然,本實施例將緩沖片200安裝在鼻涕吸頭100內,但其也可能安裝在鼻涕儲存瓶300上,例如安裝于鼻涕儲存瓶300的入口通道內。
除此之外,在其他實施例中,擋片210與鼻涕吸取通道110或儲存腔的入口通道的通道壁之間也可能以其他的方式保持封閉。
進一步地,請參考圖2和3,底座230的外端面與圓柱形段112遠離錐形段111的一側的外端面之間設置有連接體240,該連接體240將底座230的外端面與錐形段111的外端面連接在一起,從而使緩沖片200與鼻涕吸頭100連接。
該連接體240的設置使緩沖片200可相對鼻涕吸頭100活動。連接體240可以為硅膠制成,例如直接采用單點上膠(硅膠)形成黏合點,或者也可能是采用一體開模的方式制造,以便于降低量產成本。
當然,該連接體240也可能是采用材料制成。
進一步地,請參考圖1、3和4,該鼻涕吸頭100包括錐形體120、柱形體130和位于柱形體130與柱形體130之間的限位體140,錐形體120、限位體140和柱形體130連接為一體,鼻涕吸取通道110貫穿錐形體120、限位體140和柱形體130。限位體140外徑大于柱形體130,緩沖片200安裝在柱形體130內,鼻涕儲存瓶300套接在柱形體130外。
以上內容是結合具體的實施方式對本發明所作的進一步詳細說明,不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說,在不脫離本發明構思的前提下,還可以做出若干簡單推演或替換。
