本實用新型涉及手術鉗領域，尤其是涉及的是抓鉗。

背景技術：

一般的手術鉗只有兩個相互鉸接的鉗柄，鉗柄張開時占用空間較大。而且普通的抓鉗抓牢組織時需要用比較大的力，容易造成損傷。

技術實現要素：

本實用新型的目的在于克服上述不足，提供一種抓取方便的抓鉗。

為實現上述目的，本實用新型的技術解決方案是：抓鉗，包括相互鉸接的動鉗柄和靜鉗柄，還包括推拉桿和動鉗嘴，靜鉗柄包括把手、把手前端的鉗桿、鉗桿前端的靜鉗嘴，靜鉗嘴向鉗桿的一側彎曲設置，動鉗嘴的一端鉸接在鉗桿上，動鉗嘴的形狀與靜鉗嘴匹配，推拉桿的兩端分別鉸接動鉗嘴和動鉗柄；鉗桿上設有限位槽，限位槽內可滑動設有限位塊，限位塊固定在推拉桿上；動鉗嘴的下端面和靜鉗嘴的上端面均設有鋸齒。

優選的，動鉗嘴的鋸齒為動鉗嘴長度方向的上齒條，靜鉗嘴的鋸齒為靜鉗嘴長度方向的下齒條，上齒條和下齒條可在動鉗嘴與靜鉗嘴合攏時交錯設置。

優選的，鉗桿上設有旋鈕，旋鈕的一端設有螺柱，螺柱的一端伸入限位槽內。

通過采用上述的技術方案，本實用新型的有益效果是：本實用新型的靜鉗嘴想鉗桿的一側彎曲設置，方便抓取組織；動鉗柄通過推拉桿的前后移動控制動鉗嘴的張合，動鉗柄和靜鉗柄的動作可遠離患處；動鉗嘴和靜鉗嘴分別設有交錯設置的上齒條和下齒條，更容易抓牢；旋鈕的螺柱可限制限位塊在限位槽內的活動空間，進而調整動鉗嘴的張開角度范圍。

附圖說明

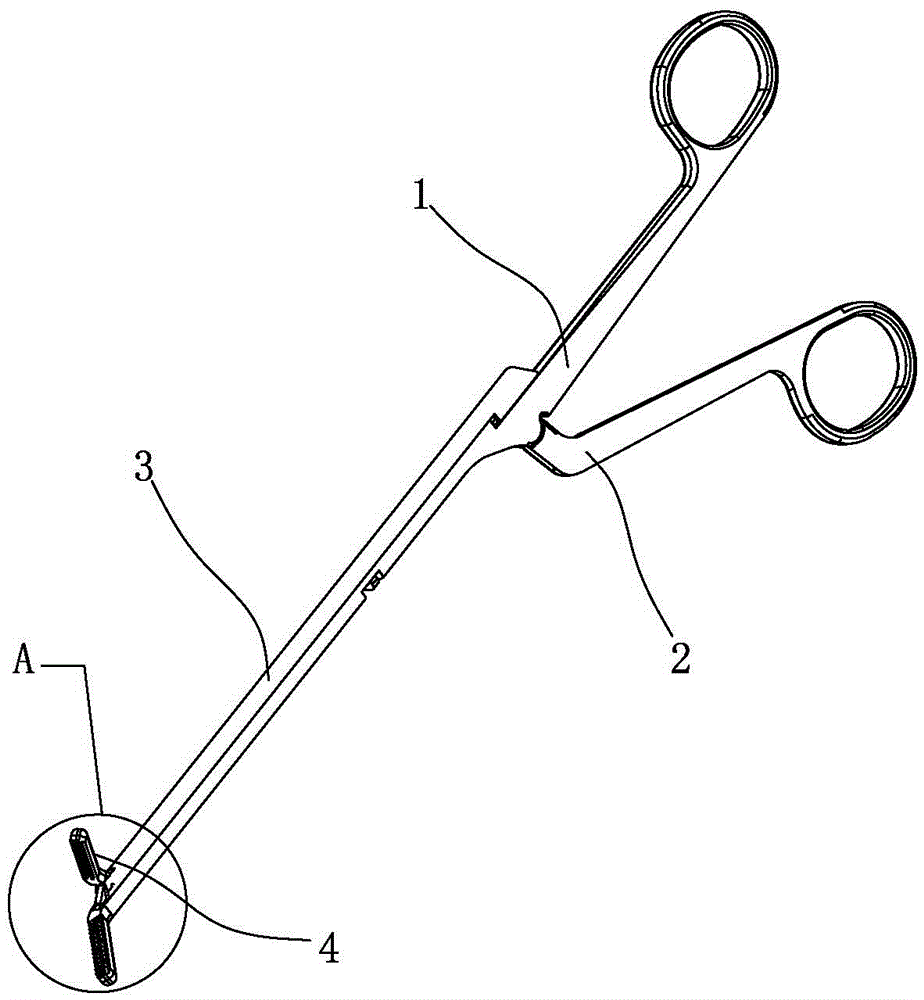

圖1為本實用新型實施例1的立體結構示意圖；

圖2為本實用新型實施例1的立體結構示意圖；

圖3為本實用新型實施例1的結構示意圖；

圖4為圖2中A位置的局部放大圖；

圖5為本實用新型實施例2的結構示意圖；

圖6為圖5中B位置的局部放大圖。

主要附圖標記說明：

靜鉗柄1；靜鉗嘴11；下齒條111；鉗桿12；限位槽13；把手14；旋鈕15；螺柱151；動鉗柄2；推拉桿3；限位塊31；動鉗嘴4；上齒條41。

具體實施方式

以下結合附圖和具體實施例來進一步說明本實用新型。

實施例1：

如圖1-圖4所示，本實用新型的抓鉗，包括相互鉸接的動鉗柄2和靜鉗柄1，還包括推拉桿3和動鉗嘴4；靜鉗柄1包括把手14、把手14前端的鉗桿12、鉗桿12前端的靜鉗嘴11，靜鉗嘴11向鉗桿12的一側彎曲設置，靜鉗嘴11與鉗桿12的角度為120°-160°；動鉗嘴4的后端鉸接在鉗桿12的前端上，動鉗嘴4的形狀與靜鉗嘴11匹配，推拉桿3的兩端分別鉸接動鉗嘴4和動鉗柄2；搖動動鉗柄12可推動推拉桿3前后移動，推拉桿3前后移動推拉動鉗嘴張合；鉗桿12上設有限位槽13，限位槽13內可滑動設有限位塊31，限位塊31固定在推拉桿3上，推拉桿3的前后移動受限于位塊31在限位槽13的移動范圍；動鉗嘴4的下端面和靜鉗嘴11的上端面均設有鋸齒，動鉗嘴4的鋸齒為動鉗嘴長度方向的上齒條41，靜鉗嘴11的鋸齒為靜鉗嘴長度方向的下齒條111，上齒條41和下齒條111可在動鉗嘴4與靜鉗嘴11合攏時交錯設置，交錯設置的上齒條41和下齒條111夾緊更牢固。

實施例2：

如圖1-圖2、5-圖6所示，本實用新型的抓鉗，包括相互鉸接的動鉗柄2和靜鉗柄1，還包括推拉桿3和動鉗嘴4；靜鉗柄1包括把手14、把手14前端的鉗桿12、鉗桿12前端的靜鉗嘴11，靜鉗嘴11向鉗桿12的一側彎曲設置，靜鉗嘴11與鉗桿12的角度為120°-160°；動鉗嘴4的后端鉸接在鉗桿12的前端上，動鉗嘴4的形狀與靜鉗嘴11匹配，推拉桿3的兩端分別鉸接動鉗嘴4和動鉗柄2；搖動動鉗柄12可推動推拉桿3前后移動，推拉桿3前后移動推拉動鉗嘴張合；鉗桿12上設有限位槽13，限位槽13內可滑動設有限位塊31，限位塊31固定在推拉桿3上，推拉桿3的前后移動受限于位塊31在限位槽13的移動范圍；動鉗嘴4的下端面和靜鉗嘴11的上端面均設有鋸齒，動鉗嘴4的鋸齒為動鉗嘴長度方向的上齒條41，靜鉗嘴11的鋸齒為靜鉗嘴長度方向的下齒條111，上齒條41和下齒條111可在動鉗嘴4與靜鉗嘴11合攏時交錯設置，交錯設置的上齒條41和下齒條111夾緊更牢固；鉗桿上設有旋鈕，旋鈕的一端設有螺柱，螺柱的一端伸入限位槽內，限位塊31滑動時可被螺柱151抵住，旋轉旋鈕15可調整限位塊31在限位槽13的活動空間，旋鈕15的表面上設有角度刻度。

以上所述的，僅為本實用新型的較佳實施例而已，不能限定本實用實施的范圍，凡是依本實用新型申請專利范圍所作的均等變化與裝飾，皆應仍屬于本實用新型涵蓋的范圍內。
