本申請涉及醫療器械領域，尤其涉及一種動脈壓迫止血器。

背景技術：

在醫學檢查和治療中，經常需要對患者進行動脈介入操作，由于動脈穿刺孔是破損性損傷，需要相應器具對其進行止血操作?，F有技術中，一般采用壓迫法進行止血，然而，實際實施中壓力不易掌握，壓力過小，出血不易止住，壓力過大，會造成血流不暢，或者出現淤血、腫脹等現象；現有技術中，同樣存在一些動脈止血器具，然而，存在壓力調節不便、不易單手操作等缺點。

技術實現要素：

本申請所要解決的技術問題是：針對現有止血器材的缺點，提供一種動脈壓迫止血器，其可以單手操作，方便快捷的固定在手腕部位，并且松緊可調、壓力可調，在止血過程中減少患者的不適感。

本申請通過以下技術方案實現：

一種動脈壓迫止血器，該動脈壓迫止血器包括：手臂固定環、鎖扣開關、止血塊三部分。

所述手臂固定環分為上扣部和下墊部，所述上扣部和所述下墊部通過活動軸連接；所述鎖扣開關設置在所述手臂固定環的上扣部，所述止血塊旋在所述手臂固定環的上扣部；優選地，所述上扣部開有圓形內凹連接孔，該圓形內凹連接孔將所述手臂固定環和調壓體連接，且所述圓形內凹連接孔內部設置有潤滑滾珠；所述調壓體呈中空結構，內部為螺紋結構；所述上扣部末端開有固定條，所述下墊部末端設置有單向齒。

優選地，所述鎖扣開關被設置在所述手臂固定環的上扣部末端，所述鎖扣開關包括上蓋、下蓋和按壓開關。所述上蓋和下蓋對稱設置有固定位，且所述手臂固定環上扣部的固定條嵌套在所述固定位；所述按壓開關為長條狀，一端為鉤狀結構，且所述按壓開關中部還開有固定孔；所述上蓋開有安全孔，所述安全孔呈兩邊大中間小，安全孔內設置有安全閥。

優選地，所述止血塊呈丁字形結構，丁腿為螺旋體，丁帽為止血墊板；所述螺旋體呈扁平圓柱狀，外側為螺紋結構，所述止血墊板被包覆一層緩沖殼。

本申請的有益效果在于：本申請動脈壓迫止血器可以以合適的緊度固定于需止血部位，單手操作、壓力可調，并且由于安全孔和安全閥的設計，能夠防止誤操作，不影響患者進行其它工作生活。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本實用新型的實施例，并與說明書一起用于解釋本實用新型的原理。

圖1為本實用新型動脈壓迫止血器的示意圖。

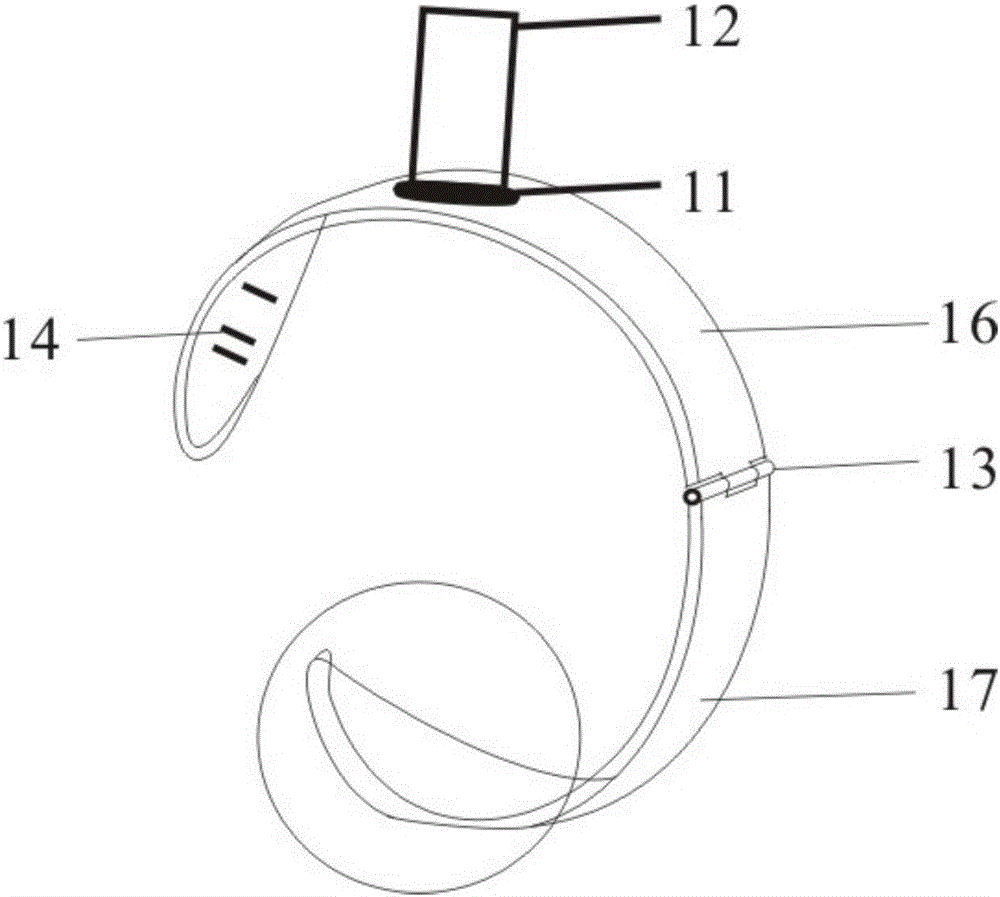

圖2為本實用新型動脈壓迫止血器手臂固定環1的示意圖。

圖3為本實用新型動脈壓迫止血器手臂固定環1的下墊部17的側視圖。

圖4為本實用新型動脈壓迫止血器的鎖扣開關2的結構示意圖。

圖5為本實用新型動脈壓迫止血器的鎖扣開關2的部件分離圖。

圖6為本實用新型動脈壓迫止血器的止血塊3的示意圖。

其中，1-手臂固定環，2-鎖扣開關，3-止血塊，11-圓形內凹連接孔，12-調壓體，13-活動軸，14-固定條，15-單向齒，16-上扣部，17-下墊部，21-上蓋，22-下蓋，23-固定位，24-按壓開關，25-鉤狀結構，26-安全孔，27-安全閥，31-螺旋體，32-止血墊板，33-緩沖殼。

具體實施方式

下面將通過實施例的方式進一步對本申請做出說明，但并未因此將本申請限制在所述實施例的范圍內。

圖1為本實施例動脈壓迫止血器的立體示意圖，如圖1所示，本實用新型的動脈壓迫止血器包括：手臂固定環1、鎖扣開關2、止血塊3三部分。

所述手臂固定環1的示意圖由圖2給出，該手臂固定環1呈類似C形，并且弧度貼合人體手臂，所述手臂固定環1分為上扣部16、下墊部17和調壓體12；所述上扣部16和所述下墊部17通過活動軸13連接；所述上扣部16開有圓形內凹連接孔11，通過該圓形內凹連接孔11將所述上扣部16和所述調壓體12連接，并且所述圓形內凹連接孔11內部設置有潤滑滾珠，可以使得所述調壓體12沿順時針、逆時針旋轉；所述調壓體12呈中空結構，內部設置有螺紋結構；所述手臂固定環1的上扣部16末端開有固定條14，結合圖2～3，所述下墊部17的末端還設置有單向齒15。

結合圖1、圖4、圖5，所述鎖扣開關2被安裝在所述手臂固定環1的上扣部16末端，所述鎖扣開關2包括上蓋21、下蓋22、按壓開關24和安全閥27。

上蓋21和下蓋22對稱設置有固定位23，通過鉚釘安裝在一起，且所述手臂固定環1的上扣部16通過固定條14嵌套在所述固定位23；按壓開關24為長條狀，一端為鉤狀結構25，該鉤狀結構25與所述手臂固定環1下墊部17末端的單向齒15結合使用，利于鎖緊，所述按壓開關24中部還開有固定孔，可以實現所述上蓋21、下蓋22和按壓開關24安裝在一起。

進一步地，所述上蓋21還開有安全孔26，該安全孔26呈兩邊大中間小，安全孔26內設置有安全閥27，通過調節安全閥27在安全孔26內的不同位置，可以防止按壓開關24誤操作。

所述止血塊3的結構如圖6所示，該止血塊3呈丁字形結構，丁腿為螺旋體31，丁帽為止血墊板32；所述螺旋體31呈扁平圓柱狀，外側為螺紋結構，所述止血墊板32被緩沖殼33包覆，可以減小患者不適感。

本申請的動脈壓迫止血器使用時，如圖1～6所示，止血塊3旋在手臂固定環1的調壓體12內，將手臂固定環1套在手臂上，止血墊板32被按壓在需止血部位，然后單手操作將手臂固定環1的兩端相向合攏，此時設置有單向齒15的下墊部17在內環，安裝有鎖扣開關2的上扣部16在外側，且所述下墊部17的末端插入鎖扣開關2的下蓋22內部，基于單向齒15的形狀，可以頂起按壓開關24而前進，合攏到合適緊度，然后通過旋轉調壓體12進一步地調節緊度，直到合適后，將安全閥27推進到按壓開關24一側，防止誤操作觸碰到按壓開關24而使手臂固定環1松開。

本申請動脈壓迫止血器可以以合適的緊度固定于需止血部位，單手操作，不影響患者的其它工作生活。

本領域技術人員在考慮說明書及實踐這里的公開后，將容易想到本實用新型的其它實施方案。本申請旨在涵蓋本實用新型的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本實用新型的一般性原理并包括本申請未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本實用新型的真正范圍和精神由下面的權利要求指出。

應當理解的是，本實用新型并不局限于上面已經描述并在附圖中示出的精確結構，并且可以在不脫離其范圍進行各種修改和改變。本實用新型的范圍僅由所附的權利要求來限制。
