本實用新型涉及醫療用品領域，尤其涉及一種理療熱敷貼。

背景技術：

熱敷是一種用熱的物體如熱水袋或熱毛巾置于痛處來消除或減輕疼痛的古老物理治療方式，熱敷療法在軟組織損傷疾病的治療中占有重要的位置，它可使局部的毛細血管擴張，血液循環加速，起到消炎、消腫、祛寒濕、減輕疼痛、消除疲勞的作用，熱敷本身也可緩解肌肉痙攣，促進炎癥及瘀血的吸收，而藥物熱敷更可使藥物得到快速的吸收，使治療更直接、更有效。

目前市面上用于熱敷的產品主要有熱水袋、電熱袋和熱敷貼等。但是現有的熱敷貼在使用時，不方便固定在人體的關節處，因為關節處需要經常彎曲，導致熱敷貼易掉落，同時現有的熱敷貼僅具有熱敷功能，不具備理療的功能，此外，現有熱敷貼在使用時，溫度是不恒定的，易出現時高時低的情況，溫度過低熱敷效果會變差，溫度過高易燙傷皮膚。

技術實現要素：

本實用新型所要解決的技術問題是提供一種方便固定在人體的關節處或其他部位、具有理療功能、溫度恒定的理療熱敷貼。

本實用新型解決上述技術問題的技術方案如下：一種理療熱敷貼，包括載體，載體呈圓筒形；載體由至少兩個彈性帶和至少兩個固定帶構成；彈性帶與固定帶間隔分布，且彈性帶與固定帶之間采用縫合方式連接；每個固定帶上均固定有熱敷貼本體；熱敷貼本體包括第一底層、第二底層、隔熱層、發熱體、相變恒溫層、散熱層；相變恒溫層與散熱層之間設有遠紅外線單元；第二底層通過周邊熱合的方式與第一底層遠離固定帶的表面形成一具有開口的置物袋，置物袋內設有與遠紅外線單元電連接的電力單元。

本實用新型的有益效果是：通過采用圓筒形結構的載體，使得理療熱敷貼在使用時，方便固定在人體的關節處或其他部位，而且穩定性好，不會掉落，通過設置的相變恒溫層，能使得發熱體所發產生的溫度在到達人體皮膚時是恒溫的，避免出現燙傷皮膚的情況，借助發熱體加熱使遠紅外線單元所產生的遠紅外線波長增長，發揮遠紅外線最高效能，能在短時間對人體產生最大效果的理療，使用方便、安全性高。

在上述技術方案的基礎上，本實用新型還可以做如下改進。

進一步，散熱層上設有粘接有若干半圓形凸起。

采用上述進一步的有益效果是：能對熱敷部位起到按摩作用、促進血液的循環。

進一步，第一底層與固定帶之間通過魔術貼相連接。

采用上述進一步的有益效果是：使得熱敷貼本體與載體之間為可拆卸式連接，進而方便跟換熱敷貼本體。

進一步，置物袋的開口處設有封口膠帶。

采用上述進一步的有益效果是：防止電力單元掉落出來。

進一步，相變恒溫層由相變劑、微粒包載劑和柔性成型劑組成，且相變劑選用平均分子量800-1200的聚乙二醇，相變點在40℃-45℃。。

采用上述進一步的有益效果是：可達到自動平衡使貼近皮膚的溫度保持恒定。

附圖說明

圖1為本實用新型所述理療熱敷貼的結構示意圖；

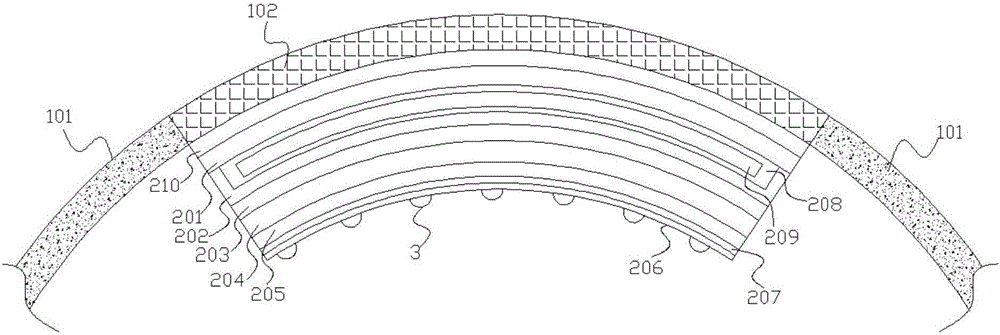

圖2為圖1中A處結構示意圖。

附圖中，各標號所代表的部件列表如下：

1、載體，101、彈性帶，102、固定帶，2、熱敷貼本體，201、第一底層，202、第二底層，203、隔熱層，204、發熱體，205、相變恒溫層，206、散熱層，207、遠紅外線單元，208、置物袋，209、電力單元，210、魔術貼，3、半圓形凸起。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖1至圖2所示，一種理療熱敷貼，包括載體1，載體呈圓筒形；載體1由至少兩個彈性帶101和至少兩個固定帶102構成；彈性帶101與固定帶102間隔分布，且彈性帶101與固定帶102之間采用縫合方式連接，其中，間隔分布的方式是指固定帶102的兩端只會連接彈性帶101；每個固定帶102上均固定有熱敷貼本體2；熱敷貼本體2包括第一底層201、第二底層202、隔熱層203、發熱體204、相變恒溫層205、散熱層206；相變恒溫層205與散熱層206之間設有遠紅外線單元207；第二底層202通過周邊熱合的方式與第一底層201遠離固定帶102的表面形成一具有開口的置物袋208，置物袋208內設有與遠紅外線單元207電連接的電力單元209。本實施例中的固定帶102是指在受到拉力時不發生明顯的彈性變形，而彈性帶101是指在受到拉力時發生明顯的彈性變形。

散熱層206上設有粘接有若干半圓形凸起3。

第一底層201與固定帶102之間通過魔術貼210相連接。

置物袋208的開口處設有封口膠帶。

相變恒溫層205由相變劑、微粒包載劑和柔性成型劑組成，且相變劑選用平均分子量800-1200的聚乙二醇，相變點在40℃-45℃。

微粒包載劑用膨脹蛭石粉、膨脹珍珠巖粉、膨脹石墨、蒙脫土、活性碳、氣相白碳黑其中的一種，微粒包載劑和相變劑配制的重量比范圍為(1-7):(7-1)之間。

柔性成型劑為SBS樹脂和200-400℃餾份液體石蠟，SBS樹脂和200-400℃餾份液體石蠟以1：(5-10)的比例配制的油性凝膠或熱熔壓敏膠，相變劑與微粒包載劑的重量之和是柔性成型劑的重量的1-3倍。

本實用新型所述的理療熱敷貼，通過采用圓筒形結構的載體1，使得理療熱敷貼在使用時，方便固定在人體的關節處或其他部位，而且穩定性好，不會掉落，通過設置的相變恒溫層205，能使得發熱體所發產生的溫度在到達人體皮膚時是恒溫的，避免出現燙傷皮膚的情況，借助發熱體204加熱使遠紅外線單元207所產生的遠紅外線波長增長，發揮遠紅外線最高效能，能在短時間對人體產生最大效果的理療，使用方便、安全性高。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
