本實用新型涉及老年人護理用品領域，具體的講，涉及老年患者接尿器。

背景技術：

人口老齡化已成為21世紀的一個世界性問題，我國是世界上擁有老年人口最多的國家，也是老齡人口增長最快的國家，老年人的健康長壽，與家庭護理的優劣有很大的關系，在醫療護理中，由于年齡的越來越大，老年人很容易患各種疾病，有一部分老年患者原發病已得到很好的控制，但最終卻因為護理不當導致多種并發癥，進而失去生命，老年患者的護理工作在醫療康復事業中有著非常重要的作用。

在生活中，有很多尿失禁的臨床老年患者，一般的護理方法為持續導尿或者尿壺接尿，老年人由于身體的原因，泌尿系統功能衰退，經常會尿頻，身體某部位頻繁的接觸接尿裝置會引起陰莖感染、損傷尿道等，更有可能引起其他疾病，使得老年患者在身體上病上加病；使用導尿裝置后，有時在取下導尿裝置時會有尿液濺出，同時老年人在被護理的時候，由于都是晚輩在照顧，常常使得老年人在方便的時候，由于心理的作用方便不出來或者因為方便聲引起彼此之間的尷尬。

技術實現要素：

本實用新型的目的在于克服現有技術中的不足，提供一種老年患者接尿器，以解決上述技術問題。

本實用新型是通過以下技術方案來實現的：一種老年患者接尿器，包括：接尿裝置，所述接尿裝置包括一尿斗；導尿裝置，所述導尿裝置包括適于套設在男性陰莖上的護套及連接在所述護套一端的直管；所述導尿裝置的直管插置于所述接尿裝置的尿斗中。

下面對以上技術方案作進一步闡述：

作為優選地方案，所述導尿裝置還包括一漏斗構件，所述漏斗構件下端連接所述直管，所述漏斗構件上端連接于所述護套下端。

作為優選地方案，所述漏斗構件內部設置有一圈狀的自封口凸凹扣裝置，所述凸凹扣裝置包括凸扣及凹扣，所述凸扣兩邊與所述凹扣之間設置有一間隙。

作為優選地方案，所述直管為軟質硅膠材質制作。

作為優選地方案，所述漏斗構件為軟質硅膠材質制作。

作為優選地方案，所述接尿裝置還包括連接管及集尿壺，所述尿斗的下端與所述連接管一端相連接，所述連接管的另一端與所述集尿壺相連接，所述尿斗的直徑大于所述直管的直徑。

作為優選地方案，所述集尿壺上設置有一提手裝置，所述接尿裝置上還設置有一音樂播放裝置，所述音樂播放裝置的開關按鈕安裝于所述提手裝置上。

本實用新型的有益的效果在于：本實用新型提供的老年患者接尿器，包括接尿裝置及導尿裝置，導尿裝置可以有效避免老年患者的陰莖因頻繁的接觸接尿裝置而引起陰莖感染、損傷尿道等多種疾病，導尿裝置戴在男子的陰莖上不會滑落，更不會讓使用者有任何的異物感，特別適用于那些不便于翻身的老年患者，導尿裝置還包括一漏斗構件，漏斗構件內部設置有一自封口凸凹扣裝置，能防止取下導尿裝置時尿液濺出，該接尿器結構簡單，方便攜帶及使用。

下面結合附圖及具體實施例對本實用新型的具體實施作進一步闡述。

附圖說明

圖1為導尿裝置的整體結構示意圖；

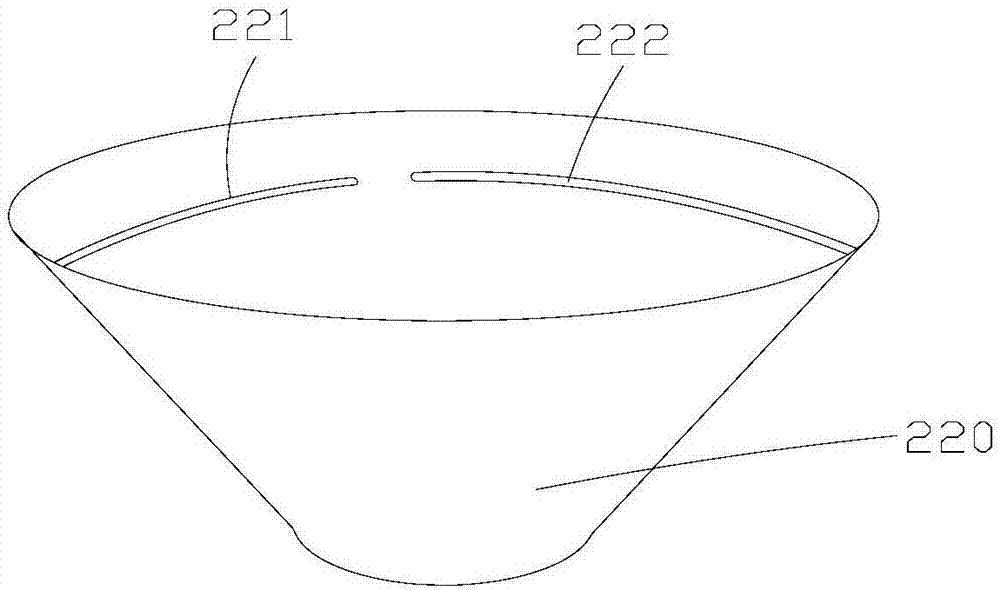

圖2為漏斗構件的整體結構示意圖；

圖3為接尿裝置的整體結構示意圖。

圖中：

100、接尿裝置；

110、尿斗；

120、連接管；

130、集尿壺；

131、提手裝置；

200、導尿裝置；

210、護套；

220、漏斗構件；

221、凸扣；

222、凹扣；

230、直管；

300、音樂播放裝置的開關按鈕。

具體實施方式

為了更好的理解本發明相對于現有技術做的改進，會對本發明的具體實施方式進行詳細說明，所提到的技術將結合附圖加以說明。

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

參照圖1所示，本實用新型提供的一種老年患者接尿器，包括：接尿裝置100，所述接尿裝置100包括一尿斗110；導尿裝置200，所述導尿裝置200包括適于套設在男性陰莖上的護套210及連接在所述護套210一端的直管230；所述導尿裝置200的直管230插置于所述接尿裝置100的尿斗110中。

需要說明的是，本實施例中的老年患者接尿器專為男性老年患者使用，包括接尿裝置100及導尿裝置200，該導尿裝置200由一個護套210及一直管230組成，導尿裝置200使用時候先將護套210戴在身體的陰莖上，護套210采用醫用橡膠制作而成，可以有效的套在男子的陰莖上而不會滑落，更不會讓使用者有任何的異物感，護套210的底端設置有一直管230，護套210與直管230相通，接尿裝置100包括一尿斗110，使用時，直管230將插置尿斗110中。

本實施例中，導尿裝置200還包括一漏斗構件220，漏斗構件220的下端與直管230相連接，漏斗構件220的上端與護套210相連接，護套210、漏斗構件220及直管230之間相互連通。

參照圖2所示，導尿裝置200在取下時，有時會遇到殘留在漏斗構件220中的尿液濺出導尿裝置200的現象發生，為避免此類情況的發生，在漏斗構件220內部設置有一圈狀的自封口凸凹扣裝置，凸凹扣裝置包括凸扣221及凹扣222，凸扣221兩邊與凹扣222之間設置有一空余間隙用于將兩者區分開來，使用完導尿裝置200后，在取下導尿裝置200前就將自封口凸凹扣裝置閉合，然后再取出導尿裝置200。

硅膠分為硬質硅膠和軟質硅膠，軟質硅膠材質柔軟，從環保方面來考慮，直管230及漏斗構件220的材質均選用軟質硅膠材質制作。

參照圖3所示，本實施例中，老年患者接尿器的接尿裝置100還包括連接管120及集尿壺130，尿斗110的下端與連接管120一端相連接，連接管120的另一端與集尿壺130相連接，連接管120是可以拆卸的，尿斗110的直徑大于直管230的直徑。

接尿裝置100還設置有一音樂播放裝置，護理工作一般都是晚輩在照顧，常常使得老年患者在方便的時候，由于心理的作用方便不出來或者因為方便聲引起彼此之間的尷尬，接尿裝置100中的音樂裝置，可以有效的覆蓋住患者方便的聲音，避免彼此的尷尬，接尿裝置100包括一集尿壺130，集尿壺130上方設置有一提手裝置131，音樂播放裝置的開關按鈕300安裝于所述提手裝置131上。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在不脫離本實用新型的原理和宗旨的情況下在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
