本實用新型涉及一種醫用醫療器械的技術領域，特別是一種腸胃病人方便嘔吐的病床。

背景技術：

在公知的技術領域，消化科包括消化內科和消化外科，是各級醫院為了診療消化系統疾病而設置的臨床科室，治療的疾病包括食管、胃、腸、肝、膽、胰以及腹膜、腸系膜、網膜等臟器的疾病。在醫院的消化科治療的病人，住院時通常會嘔吐，其嘔吐不方便，不僅導致病人的痛苦，同時還導致嘔吐物難以清理，影響病房衛生。

技術實現要素：

本實用新型所要解決的技術問題，是針對上述存在的技術問題提出一種腸胃病人方便嘔吐的病床，所述技術方案如下：

一種腸胃病人方便嘔吐的病床，包括床板、床板四角設置的向下的床腿，其特征是：所述的床腿中位于床板頭部的兩個床腿之間上端設有橫向的上撐桿、下部設有下?lián)螚U、和中部的中撐桿，床板的床頭中部設有U形的缺口，該缺口正對上撐桿，在該缺口內設設有小翻板，該小翻板的端部連接套管，該套管套裝在上撐桿上，在小翻板的下部鉸接有連桿，在中撐桿上套裝有轉動套，該轉動套外部固定連接有擺桿，擺桿的端部與連桿鉸接，轉動套上沿圓周方向設有一段限位長孔，在中撐桿的對應位置上固定設有沿徑向伸出的定位柱，該定位柱位于限位長孔內。

所述的下?lián)螚U上套裝有滑套，該滑套與下?lián)螚U的母線方向上分別設有互相匹配的滑條和滑槽，在滑套上伸出有懸臂托板，懸臂托板上面設有臉盆。

所述的懸臂托板向床外側傾斜設置。

本實用新型具有以下優點：

本實用新型的病床結構簡單，設計合理，充分針對消化科病人易嘔吐的特點，在床頭部位設置可收到翻轉的小翻板，能夠及時在人的頭部下打開一個開口，方便病人嘔吐并及時收集嘔吐物，防止影響環境，減輕病人的痛苦和醫護人員的清掃壓力。

附圖說明

圖1為該腸胃病人方便嘔吐的病床的主視剖面結構示意圖。

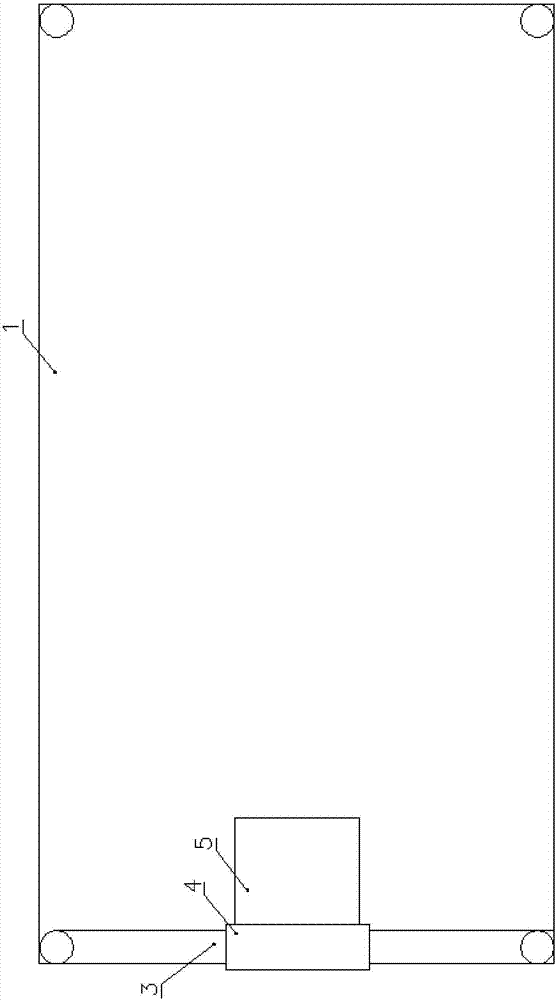

圖2為圖1俯視結構示意圖。

圖3為圖1的A-A剖面結構示意圖。

圖中，1.床板、2.床腿、3.上撐桿、4.套管、5.小翻板、6.連桿、7.擺桿、8.轉動套、9.限位長孔、10.定位柱、11.下?lián)螚U、12.滑套、13.滑條、14.滑槽、15.臉盤、16.懸臂托板、17.中撐桿。

具體實施方式

實施例：參見圖1‐3，圖中一種腸胃病人方便嘔吐的病床，包括床板、床板四角設置的向下的床腿，所述的床腿中位于床板頭部的兩個床腿之間上端設有橫向的上撐桿、下部設有下?lián)螚U、和中部的中撐桿，床板的床頭中部設有U形的缺口，該缺口正對上撐桿，在該缺口內設設有小翻板，該小翻板的端部連接套管，該套管套裝在上撐桿上，在小翻板的下部鉸接有連桿，在中撐桿上套裝有轉動套，該轉動套外部固定連接有擺桿，擺桿的端部與連桿鉸接，轉動套上沿圓周方向設有一段限位長孔，在中撐桿的對應位置上固定設有沿徑向伸出的定位柱，該定位柱位于限位長孔內，定位柱與限位長孔結合，能對小翻板翻轉后的行程終端位置 進行定位和控制。所述的下?lián)螚U上套裝有滑套，該滑套與下?lián)螚U的母線方向上分別設有互相匹配的滑條和滑槽，滑槽與滑條配合能保證懸臂托板的水平狀態，在滑套上伸出有懸臂托板，懸臂托板上面設有臉盆。所述的懸臂托板向床外側傾斜設置。這樣滑條滑到端部時，懸臂托板就伸出床外了，方便清理臉盤，不用人鉆到床下去清理。
