本實用新型涉及保健用品技術領域，特別涉及一種帶手機充電插頭和USB接口的磁療按摩器。

背景技術：

現有的磁療按摩器只有磁療和按摩的保健作用，功能單一，不能滿足現代人對生活的高質量要求。

技術實現要素：

本實用新型要解決的技術問題是：提供一種既能進行磁療和按摩、又能對手機進行充電、還能削水果和切東西、便于攜帶的帶手機充電插頭和USB接口的磁療按摩器，實現滿足現代人對生活的高質量要求的目的。

為了解決上述技術問題，本實用新型采用的技術方案是：由插頭座、導線A、導線B、手機充電插頭、磁療柱、磁珠、刀柄、小刀、封板、導線C、導線D、USB接口、輸入線A、輸入線B、前、后插柱和整流變壓器構成的一種帶手機充電插頭和USB接口的磁療按摩器，所述插頭座的左部壁板上沿前、后水平方向設有前、后插柱，本實用新型的主要特點是：磁療按摩器的磁療柱的外徑表面周圈設有均布的球面凹孔，球面凹孔內設有能夠滾動的磁珠，磁療柱的中心孔內設有小刀，磁療柱左端的插頭座的上部壁板右端設有手機充電插頭，插頭座的下部壁板右端設有USB接口。

所述的磁療柱的外徑表面周圈設有封板，通過封板的封口將磁珠扣在球面凹孔內，封板的內表面與磁療柱的外徑表面用萬能膠牢固膠黏在一起。

所述的小刀的右端與刀柄左端的螺紋孔內的左凸柱注塑在一起，小刀的刀背左端設有開瓶器。

所述的刀柄通過螺紋孔與磁療柱右端末端外徑上的外螺紋旋緊在一起。

所述的刀柄右端的圓凹孔內設有右凸柱，右凸柱的右端設有便于鑰匙扣圈或掛帶穿過的圓通孔。

所述的磁療柱左端的圓底板的左端面與插頭座右部的圓環端面用萬能膠牢固膠黏在一起。

所述的手機充電插頭的上端垂直伸出在插頭座的上端面，手機充電插頭下端的外表面與插頭座上部壁板上的第一方形通孔用萬能膠牢固膠黏在一起，手機充電插頭的下端伸入到插頭座的內空腔內。

所述的手機充電插頭下端輸入端的一個接線端子通過導線A與整流變壓器右上方上端的輸出接線端子A焊接在一起，手機充電插頭下端輸入端的另一個接線端子通過導線B與整流變壓器右上方下端的輸出接線端子B焊接在一起。

所述的USB接口下端的外表面與插頭座下部壁板上的第二方形通孔用萬能膠牢固膠黏在一起，USB接口的上端伸入到插頭座的內空腔內。

所述的USB接口上端輸入端的一個接線端子通過導線C與導線A并聯在一起，USB接口下端輸入端的另一個接線端子通過導線D與導線B并聯在一起。

所述的整流變壓器的輸出直流電源的電壓為5V。

所述的整流變壓器左下方上端的輸入接線端子A通過輸入線A與插頭座左部壁板上的前、后插柱的一個插柱的右端末端焊接在一起，整流變壓器左下方下端的輸入接線端子B通過輸入線B與插頭座左部壁板上的前、后插柱的另一個插柱的右端末端焊接在一起。

所述的整流變壓器用螺釘緊固在插頭座的內空腔內的上、下凸臺上。

所述的前、后插柱的右端分別與插頭座的左部壁板注塑在一起，前、后插柱的右端分別設有用于防止拔出的環形凹槽。

本實用新型的有益之處是：由于磁療按摩器的磁療柱的外徑表面周圈設有均布的球面凹孔，球面凹孔內設有能夠滾動的磁珠。本實用新型的磁療柱的外徑表面周圈能夠滾動的磁珠具有磁療和按摩功能，用能夠滾動的磁珠按摩身體的各部位能夠促進血液循環、消除疲勞、防治頸椎病、脊椎病和關節痛，實現滿足現代人對生活的高質量要求的目的。

由于磁療柱的中心孔內設有小刀；小刀的刀背左端設有開瓶器。日常生活中，小刀能夠削水果、切東西，開瓶器能夠開啟瓶裝啤酒等，使用方便，實現滿足現代人對生活的高質量要求的目的。

由于磁療柱左端的插頭座的上部壁板右端設有手機充電插頭，插頭座的下部壁板右端設有USB接口。當手機需要充電時，只要將本實用新型的前、后插柱插入墻上的照明電的插座插孔內，將手機的充電插孔套插入插頭座的上部壁板右端的手機充電插頭上，或將數據線的大端插頭插入插頭座的下部壁板右端的USB接口內，將數據線的小端插頭插入手機的充電插孔內，就能隨時對手機進行充電，實現滿足現代人對生活的高質量要求的目的。

由于刀柄右端的圓凹孔內設有右凸柱，右凸柱的右端設有便于鑰匙扣圈或掛帶穿過的圓通孔。本實用新型可以和鑰匙扣圈串在一起，也可以用掛帶穿串在一起，便于攜帶，實現滿足現代人對生活的高質量要求的目的。

附圖說明

本實用新型的具體結構由以下的實施例及其附圖給出。

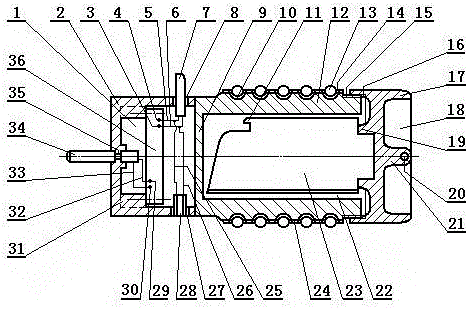

圖1是根據本實用新型提出的一種帶手機充電插頭和USB接口的磁療按摩器的具體結構示意圖。

圖中：1-內空腔，2-插頭座，3-輸出接線端子B，4-輸出接線端子A，5-導線A，6-導線B，7-手機充電插頭，8-第一方形通孔，9-圓底板，10-球面凹孔， 11-開瓶器，12-磁療柱，13-磁珠，14-封口，15-外螺紋，16-螺紋孔，17-刀柄，18-圓凹孔，19-左凸柱，20-圓通孔，21-右凸柱，22-中心孔，23-小刀，24-封板，25-導線C，26-導線D，27-第二方形通孔，28-USB接口，29-輸入接線端子A，30-輸入接線端子B，31-上、下凸臺，32-輸入線A，33-輸入線B，34-前、后插柱，35-環形凹槽，36-整流變壓器。

具體實施方式

下面結合附圖詳細說明依據本實用新型提出的具體裝置細節及工作情況。

如附圖所示，本實用新型提出的具體裝置細節是：由插頭座2、導線A5、導線B6、手機充電插頭7、磁療柱12、磁珠13、刀柄17、小刀23、封板24、導線C25、導線D26、USB接口28、輸入線A32、輸入線B33、前、后插柱34和整流變壓器36構成的一種帶手機充電插頭和USB接口的磁療按摩器，磁療按摩器的磁療柱12的外徑表面周圈設有均布的球面凹孔10，球面凹孔10內設有能夠滾動的磁珠13，磁療柱12的中心孔22內設有小刀23，磁療柱12左端的插頭座2的上部壁板右端設有手機充電插頭7，插頭座2的下部壁板右端設有USB接口28。

磁療柱12的外徑表面周圈設有封板24，通過封板24的封口14將磁珠13扣在球面凹孔10內，封板24的內表面與磁療柱12的外徑表面用萬能膠牢固膠黏在一起。

小刀23的右端與刀柄17左端的螺紋孔16內的左凸柱19注塑在一起，小刀23的刀背左端設有開瓶器11。

刀柄17通過螺紋孔16與磁療柱12右端末端外徑上的外螺紋15旋緊在一起。

刀柄17右端的圓凹孔18內設有右凸柱21，右凸柱21的右端設有便于鑰匙扣圈或掛帶穿過的圓通孔20。

磁療柱12左端的圓底板9的左端面與插頭座2右部的圓環端面用萬能膠牢固膠黏在一起。

手機充電插頭7的上端垂直伸出在插頭座2的上端面，手機充電插頭7下端的外表面與插頭座2上部壁板上的第一方形通孔8用萬能膠牢固膠黏在一起，手機充電插頭7的下端伸入到插頭座2的內空腔1內。

手機充電插頭7下端輸入端的一個接線端子通過導線A5與整流變壓器36右上方上端的輸出接線端子A4焊接在一起，手機充電插頭7下端輸入端的另一個接線端子通過導線B6與整流變壓器36右上方下端的輸出接線端子B3焊接在一起。

USB接口28下端的外表面與插頭座2下部壁板上的第二方形通孔27用萬能膠牢固膠黏在一起，USB接口28的上端伸入到插頭座2的內空腔1內。

USB接口28上端輸入端的一個接線端子通過導線C25與導線A5并聯在一起，USB接口28下端輸入端的另一個接線端子通過導線D26與導線B6并聯在一起。

整流變壓器36的輸出直流電源的電壓為5V。

整流變壓器36左下方上端的輸入接線端子A29通過輸入線A32與插頭座2左部壁板上的前、后插柱34的一個插柱的右端末端焊接在一起，整流變壓器36左下方下端的輸入接線端子B30通過輸入線B33與插頭座2左部壁板上的前、后插柱34的另一個插柱的右端末端焊接在一起。

整流變壓器36用螺釘緊固在插頭座2的內空腔1內的上、下凸臺31上。

前、后插柱34的右端分別與插頭座2的左部壁板注塑在一起，前、后插柱34的右端分別設有用于防止拔出的環形凹槽35。

本實用新型提出的具體裝置工作情況是：用手抓住插頭座，將磁療柱的外徑表面周圈的磁珠按壓在身體需要按摩的部位來回移動，能夠促進血液循環、消除疲勞、防治頸椎病、脊椎病和關節痛。

旋開刀柄即可拿出小刀削水果、切東西。

手機需要充電時，只要將本實用新型的前、后插柱插入墻上的照明電的插座插孔內，將手機的充電插孔套插入插頭座的上部壁板右端的手機充電插頭上，或將數據線的大端插頭插入插頭座的下部壁板右端的USB接口內，將數據線的小端插頭插入手機的充電插孔內，就能隨時對手機進行充電。
