本實用新型涉及醫療器械技術領域，特別涉及一種婦科檢查床。

背景技術：

在婦科醫生為患者進行檢查時，為了方便檢查，患者多仰臥在檢查床上。目前，大多數使用的是傳統檢查床。傳統檢查床一般由床板、床腿、支撐板等組成，功能十分單一，難以靈活滿足檢查時的各種需要，患者的身高體型不一樣，不能舒適的仰望，而且患者長時間仰臥在這種傳統檢查床上會感到身體僵硬不適。從而給婦科醫生增加了工作難度。

技術實現要素：

本實用新型所要解決的技術問題是提供一種婦科檢查床，以解決現有技術中導致的上述多項缺陷。

1.為實現上述目的，本實用新型提供以下的技術方案：一種婦科檢查床，包括支撐鋼架，所述支撐鋼架上設有背部支撐板、腰部支撐板和臀部支撐板，所述背部支撐板和腰部支撐板鉸接，所述背部支撐板上端設有頭部靠枕，所述腰部支撐板和臀部支撐板通過彈性纖維布連接，所述背部支撐板和臀部支撐板下面均設有活動栓，支撐鋼架的兩側分別設有第一電動伸縮桿和第二電動伸縮桿，第一電動伸縮桿和第二電動伸縮桿分別與活動栓相連接，支撐鋼架上設有連接桿，所述連接桿與支撐鋼架轉動連接，所述連接桿上設有滑塊，滑塊在連接桿上可移動，滑塊上豎直向上設有第三電動伸縮桿，滑塊上設有定位螺栓，第三電動伸縮桿上端設有腿部支撐凹版，所述支撐鋼架上設有控制箱，所述控制箱內設有控制器，所述控制器上設有控制開關，所述第一電動伸縮桿、第二電動伸縮桿和第三電動伸縮桿分別與控制器通過導線相連接。

優選的，所述背部支撐板、腰部支撐板、臀部支撐板和腿部支撐凹板上均設有軟墊。

優選的，所述背部支撐板上的軟墊上設有按摩球。

優選的，所述支撐鋼架下端設有萬向滾輪，所述萬向滾輪上設有控制踏板。

優選的，所述控制箱上設有通風窗，通風窗上設有過濾網。

采用以上技術方案的有益效果是：本實用新型結構的婦科檢查床，背部支撐板和臀部支撐板可以通過電動伸縮桿調節高度和角度，腿部支撐凹板通過與支撐鋼架轉動連接的連接桿，可以控制腿分開的角度，腿部支撐凹板下方的電動伸縮桿可以控制腿抬高的高度，通過調節背部支撐板、臀部支撐板和腿部支撐板來適應不同身高體型的患者，擺出醫生檢查治療最合適的姿勢，讓患者舒適，方便醫生治療。

附圖說明

圖1是本實用新型的結構示意圖；

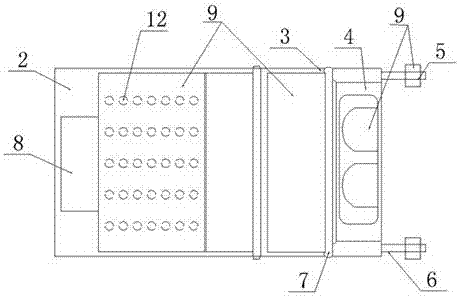

圖2是本實用新型的俯視機構示意圖。

其中，1-支撐鋼架，2-背部支撐板，3-腰部支撐板，4-臀部支撐板，5-腿部支撐凹板，6-連接桿，7-彈性纖維布，8-頭部靠枕，9-軟墊，10-活動栓，11-電動伸縮桿，12-按摩球，13-控制開關，14-萬向?qū)л啠?5-控制踏板，16-控制箱，17-控制器，18-通風口，19-過濾網，20-導線，21-滑塊，22-定位螺栓。

具體實施方式

下面結合附圖詳細說明本實用新型的優選實施方式。

圖1、圖2出示本實用新型的具體實施方式：一種婦科檢查床，包括支撐鋼架1，所述支撐鋼架1上設有背部支撐板2、腰部支撐板3和臀部支撐板4，所述背部支撐板2和腰部支撐板3鉸接，所述背部支撐板2上端設有頭部靠枕8，所述腰部支撐板3和臀部支撐板4通過彈性纖維布7連接，所述背部支撐板2和臀部支撐板4下面均設有活動栓10，支撐鋼架1的兩側分別設有第一電動伸縮桿11和第二電動伸縮桿11，第一電動伸縮桿11和第二電動伸縮桿11分別與活動栓10相連接，支撐鋼架1上設有連接桿6，所述連接桿6與支撐鋼架1轉動連接，所述連接桿6上設有滑塊21，滑塊21在連接桿6上可移動，滑塊21上豎直向上設有第三電動伸縮桿11，滑塊21上設有定位螺栓22，第三電動伸縮桿11上端設有腿部支撐凹板5，所述支撐鋼架1上設有控制箱16，所述控制箱16內設有控制器17，所述控制器17上設有控制開關13，所述第一電動伸縮桿11、第二電動伸縮桿11和第三電動伸縮桿11分別與控制器17通過導線20相連接。

本實施例中，所述背部支撐板2、腰部支撐板3、臀部支撐板4和腿部支撐凹板5上均設有軟墊9，讓患者躺上時更加舒適放松，

本實施例中，所述背部支撐板2上的軟墊9上設有按摩球12，在患者進行檢查時，可以進行背部按摩，讓患者更加舒適放松，

本實施例中，所述支撐鋼架1下端設有萬向滾輪14，所述萬向滾輪14上設有控制踏板15，萬向滾輪14方便婦科檢查床隨處移動，控制踏板15可以讓婦科檢查床固定，不會滾動。

本實施例中，所述控制箱16上設有通風窗18，通風窗18上設有過濾網19，通風窗18有助于控制箱16內電器的散熱，過濾網19能更好的防塵。

基于上述：本實用新型結構的婦科檢查床，背部支撐板2和臀部支撐板4可以通過電動伸縮桿11調節高度和角度，腿部支撐凹板5通過與支撐鋼架1轉動連接的連接桿，可以控制患者腿分開的角度，腿部支撐凹板5下方的電動伸縮桿11可以控制腿抬高的高度，通過調節背部支撐板2、臀部支撐板4和腿部支撐凹板5來適應不同身高體型的患者，擺出醫生檢查治療最合適的姿勢，讓患者舒適，方便醫生治療。

以上所述的僅是本實用新型的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
