本實用新型涉及醫療器械技術領域，尤其是一種新型護理輸液架。

背景技術：

隨著科技的發展，我國的醫療技術取得了重大的進步。但是，為病人輸液用的輸液架卻沒有跟上時代發展的需要。目前，護理人員在給病人進行輸液時，使用的輸液架往往是高度固定的那種，安裝好之后不可調節，且輸液時間比較長，如果患者想通過閱讀或?qū)W習來打發這段時間，只能是用單手拿著書本，舉著或放在膝蓋上閱讀，非常不方便。

技術實現要素：

本實用新型的目的是為了克服上述技術缺點提供一種新型護理輸液架。

本實用新型解決技術問題采用的技術方案為：一種新型護理輸液架，包括底座，所述底座上設置有支撐桿，所述支撐桿內設置有調節桿，所述調節桿頂端設置有輸液桿；所述支撐桿上設置有兩個固定套，所述一個固定套兩端設置有兩個杯架，另一個固定套兩端通過伸縮桿設置有托架，所述托架上設置有翻轉板。

所述支撐桿上設置有報警按鈕和調節螺栓，所述調節桿通過調節螺栓固定在支撐桿內。

所述底座底部設置有四個萬向輪。

所述每個翻轉板兩端均設置有固定夾。

本實用新型所具有的有益效果是：

本實用新型結構設計合理，操作方便，設置有萬向輪，移動方便，設置有托架，可幫患者利用輸液時間進行看書看報，翻轉板不用時可將其合在托架上作操作臺使用，節省了病房?jī)?nèi)的空間，本實用新型可兩個人同時使用，提高了本實用新型的利用率。

附圖說明

附圖1為本實用新型的結構示意圖。

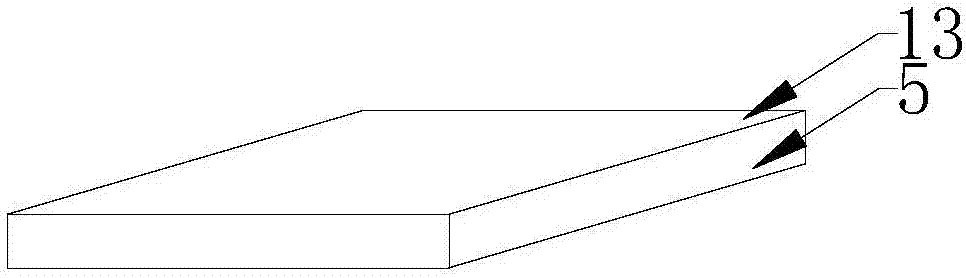

附圖2為本實用新型托架關閉的結構示意圖。

具體實施方式

下面結合附圖1與附圖2對本實用新型做以下詳細說明。

如圖1與圖2所示，本實用新型包括底座2，所述底座2上設置有支撐桿12，所述支撐桿12內設置有調節桿9，所述調節桿9頂端設置有輸液桿8；所述支撐桿12上設置有兩個固定套11，所述一個固定套11兩端設置有兩個杯架3，另一個固定套兩端通過伸縮桿10設置有托架5，所述托架5上設置有翻轉板13；所述支撐桿12上設置有報警按鈕7和調節螺栓4，所述調節桿9通過調節螺栓4固定在支撐桿12內。所述底座2底部設置有四個萬向輪1；所述每個翻轉板13兩端均設置有固定夾6。

使用本實用新型時，將閱讀書刊、報紙或手機放到翻轉板13上，并通過固定夾6固定住，翻轉板13背面可做操作臺使用，增加了使用面積，可根據患者需要調節調節桿9和伸縮桿10的長度，飲水杯放置在杯架3上，輸液桿8上掛至輸液瓶，當輸液瓶液體將要輸完時，患者可按報警按鈕7提醒護士，無需別人看護，本實用新型可兩個人同時使用。
