本實用新型涉及一種手術用的醫療器械，特別涉及一種肩膝關節鏡防水集液容器。

背景技術：

隨著內鏡技術的逐漸普及，關節鏡手術具有創傷小、出血少、恢復快等優點，已成為骨關節外科常規診療手段。目前在全身各系統內鏡中，關節鏡功能最全面、應用最廣泛，并由此形成獨立的關節鏡外科。

在肩膝關節鏡手術中需要大量的生理鹽水作為灌注液，對關節腔或操作空間進行持續沖洗，以保證手術時視野清晰；手術中灌注液常會浸濕手術區域、醫生衣褲及手術間地面，導致手術時患者和醫生有感染的風險。

基于上述存在的問題，中國專利CN102793529A公開了一種膝關節鏡防水套，包括筒狀的柔性透明防水套，柔性透明防水套設有用于將透明防水套固定于使用者的膝部的固定裝置，固定裝置為設置于柔性透明防水套上下端邊緣的中空的邊框，邊框內設有用于系緊邊框以固定柔性透明防水套的系帶，柔性透明防水套上還設有導流開口。該膝關節鏡防水套的固定裝置為邊框上設置的系帶和粘性層，手術時將膝關節鏡防水套固定在患者腿上比較繁瑣；同時，膝關節鏡手術普遍采用垂釣體位，采用該專利設計的膝關節鏡防水套，手術使用的器械通過柔性透明防水套上設置的器械孔插入膝關節進行相關手術操作，手術空間受到極大的限制，器械孔處于垂釣體位的中下部，存在漏水的隱患；而且導流開口設置在防水套的上端，手術中溢出的灌注液和血液不能及時通過導流開口排出。因此本實用新型提供一種結構簡單，使用方便的關節鏡防水集液容器，這種關節鏡防水集液容器既能用于膝關節鏡手術也能用于肩關節鏡手術中對溢出液收集并排出。

技術實現要素：

本實用新型所要解決的技術問題是針對上述現有技術的缺點，本實用新型提供一種防水效果好，使用時操作簡便的肩膝關節鏡手術用的防水集液容器，這種關節鏡防水集液容器既能用于膝關節鏡手術也能用于肩關節鏡手術中對溢出液進行收集。

為了實現上述目的，本實用新型提供的技術方案為：

一種肩膝關節鏡防水集液容器，包括容器本體，容器本體由容器底和容器壁連接構成一端開口的袋狀，容器底設有一個大通孔、一個小通孔和醫用膠帶層，大通孔和小通孔的邊緣環向設置有防水松緊環；小通孔覆蓋有密封且易撕開的圓形貼膜；上述容器壁上設置有排水管。

為了進一步優化上述技術方案，本實用新型所采取的技術措施還包括：

進一步的，上述容器壁上還設置有雙面膠帶；手術時雙面膠帶粘貼在患部鋪好的手術巾上，使患部與肩膝關節鏡防水集液容器更牢固的結合。

進一步的，上述容器本體為柔性透明防水材料；容器本體采用柔性透明防水材料制作使得手術時醫生可以對術部進行觀察，保證醫生具有更好的視野。

進一步的，上述大通孔的直徑為12-40cm，小通孔的直徑為8-25cm；適用于于本實用新型在膝蓋和肩部的應用。

進一步的，大通孔的直徑大于小通孔的直徑。

進一步的，上述容器本體的上端開口環向設有可折疊的金屬條，容器壁上也豎向設有可折疊的金屬條；金屬條的設置使得整個肩膝關節鏡防水集液容器具有了優質的外骨架，使得容器壁維持一定的形狀。

進一步的，上述醫用膠帶層的表面覆蓋有易于撕開的隔離貼膜。

進一步的，上述排水管的管徑與醫用吸引器口徑相同。

進一步的，上述排水管上設置有閥門。

進一步的，本肩膝關節鏡手術防水集液裝置使用前經過滅菌處理。

采用本實用新型的關節鏡手術防水集液容器，技術效果在于：首先，大小通孔邊緣設置防水松緊環，穿戴方便，縮短了手術時間，同時由于防水松緊環的設置，使得本實用新型在穿戴后依然具有良好的密封效果；其次，本實用新型采用一端開口的設計，使得防水集液容器的手術操作空間更大，視野更清晰；最后，設置在容器壁上的引水管手術中處于最低端，在連接醫用吸引器后能及時將溢出的液體排出，有效的避免了灌注液溢出浸濕術區，減少患者及手術者感染的風險。

附圖說明

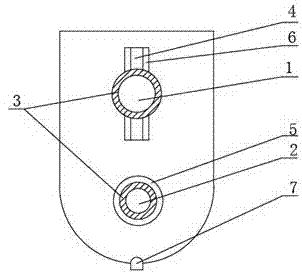

圖 1是本實用新型的俯視示意圖；

圖 2是本實用新型的仰視示意圖；

其中的附圖標記為：1為大通孔、2為小通孔 、3為松緊環、4為醫用膠帶層、5為圓形貼膜、6為隔離貼膜、7為排水管、8為雙面膠帶。

具體實施方式

本實用新型提供了一種肩膝關節鏡防水集液容器，包括容器本體，容器本體由容器底和容器壁連接構成上端開口的袋狀，所述容器底設有一個大通孔1、一個小通孔2和醫用膠帶層4，大通孔1和小通孔2的邊緣環向設置有防水松緊環3；小通孔2覆蓋有密封且易撕開的圓形貼膜5；所述容器壁上設置有排水管7。

下面參照附圖，結合實施例對本實用新型技術方案作進一步地說明，以更好地理解本實用新型。

實施例1

本實施例以膝關節鏡手術為例，闡述本實用新型在進行膝關節鏡手術時的應用。

術前將本實用新型的肩膝關節鏡防水集液容器滅菌處理，患腿進行消毒鋪設手術巾并進行其他術前準備工作。將本實用新型的肩膝關節鏡防水集液容器圓形貼膜5撕下，對折使大通孔1與小通孔2重合，患者躺在手術床上呈垂釣位，將需要手術的患肢伸出，依次穿過大通孔1和小通孔2，使得整個膝蓋部完整地在開口處露出；大通孔1和小通孔2的防水松緊環3分別夾持患者的大腿和小腿，同時，將雙面膠帶8粘貼在手術巾上，使整個肩膝關節鏡防水集液容器固定在患腿的膝關節部位；進行手術，整理容器本體的開口邊緣以及容器壁上設置的可折疊的金屬條，使得容器壁保持直立狀態，術中溢出的灌注液和血液流入到容器底部在排水管7處聚集，將醫用吸引器與排水管7連接，從排水管7至醫用吸引器排出。

實施例2

本實施例以肩關節鏡手術為例，闡述本實用新型在進行肩關節鏡手術時的應用。

在進行肩關節鏡手術時，手術采用“沙灘椅體位”，即患者平臥與手術床上，將手術床頭端上抬1/3，使患者上半身高于手術床水平面，將本實用新型的肩膝關節鏡防水集液容器滅菌處理后，無需將小通孔2上的圓形貼膜5撕下，直接將擬進行手術一側的手臂穿過大通孔2，此時肩部完全置于肩膝關節鏡防水集液容器內，排水管7處于腋下位置，最后撕下醫用膠帶層將大通孔2與肩關節接觸部位進行密封固定，防治漏水，手術時溢出的灌注液和血液流入到容器底部在排水管7處聚集，將醫用吸引器與排水管7連接，從排水管7至醫用吸引器排出。

通過上述的實施例能夠知道，本實用新型的關節鏡手術防水集液容器，能夠同時適用于膝關節鏡和肩關節鏡的手術；同時，本實用新型大小通孔邊緣設置的防水松緊環，使得本實用新型穿戴方便，縮短了手術時間，而且由于防水松緊環的設置，使得本實用新型在穿戴后依然具有良好的密封效果；其次，本實用新型采用一端開口的設計，使得防水集液容器的手術操作空間更大，視野更清晰；最后，設置在容器壁上的引水管手術中處于最低端，在連接醫用吸引器后能及時將溢出的液體排出，有效的避免了灌注液溢出浸濕術區，減少患者及手術者感染的風險。

以上對本實用新型的具體實施例進行了詳細描述，但其只是作為范例，本實用新型并不限制于以上描述的具體實施例。對于本領域技術人員而言，任何對本實用新型進行的等同修改和替代也都在本實用新型的范疇之中。因此，在不脫離本實用新型的精神和范圍下所作的均等變換和修改，都應涵蓋在本實用新型的范圍內。
