本實用新型涉及超聲檢查固定裝置領域，特別涉及一種嬰兒髖關節超聲檢查坐式體位固定裝置。

背景技術：

20世紀中葉，許多發達國家開始在新生兒中常規行DDH臨床查體。20世紀80年代Graf等人創立了運用超聲圖像評價新生兒及小嬰兒髖關節發育情況的不同方法，現在被越來越廣泛地應用于DDH的篩查。美國兒科學會根據美國預防服務特別工作組在2006年發表的一篇關于DDH的文獻綜述中建議，對全部新生兒、嬰兒行髖關節臨床查體，對所有臀位產女性新生兒行髖關節超聲檢查，對男性臀位產及女性有家族史者可選擇性進行髖關節超聲檢查。

我國也已將新生兒篩查納入“防止出生缺欠和殘疾十年行動計劃”，但開展的還很不理想。新生兒、小嬰兒的DDH篩查主要集中在少數經濟發達地區．而邊遠地區的DDH患兒被診斷時年齡往往已經較大，失去了治療的最佳時機。目前，我國仍缺乏進行DDH大規模篩查的條件，在經濟較發達的地區，如北京、上海、天津等地逐步開展普查，在經濟欠發達的地區有選擇性地對具有較高危險因素的新生兒、小嬰兒進行篩查。

超聲中對髖關節檢查的高靈敏性和無損傷性已經得到公認。超聲影像已成為新生兒及小嬰兒髖關節篩查的首選方法。目前基于超聲的DDH檢查仍存在以下方面的問題，需要不斷去完善：

1、醫師對檢測方法理解不同，就會得到不同的結果。Graf技術比較容易掌握，目前應用廣泛，提高了超聲篩查的效果，但在實際工作中受主觀因素以及檢查人數的影響，使檢出率具有較大的差別。Graf法中角度的測量是客觀的，但獲得的圖像及參照點的確定卻存在著諸多的主觀因素，主觀因素越多，可信度越低。Graf法中選取的參照點不同，所得到的角度就會產生差別，其中基線的確定對角度的影響最大。基線的確定是由參照點決定的．參照點的選取又受操作者技術熟練程度的制約。Kohler等人認為在準確地進行超聲檢查的情況下，不會做出錯誤的判斷，但如果超聲探頭不能放置到標準面上，在成像時就會出現測量偏差，使一些其他類型的髖關節在測量α、β角度后，被錯誤地評估為Ia或Ib型DDH；或患者的超聲成像中不能充分顯示股骨頭或脫位的髖關節；

2、尚未制定統一測量標準規范化操作，尤其需要繼續加強對超聲醫師的培訓，以提高檢查中取得標準圖像的效率。有研究發現對同一患者在不同的時間進行檢查及不同操作者之間所得出的結果具有顯著的差異。如Graf方法在成像時要求探頭垂直置于額狀面上，但嬰兒活動特性使體位大幅移動不僅干擾到檢查操作進程，且使髖部相對探頭產生傾斜探頭的偏轉，將使聲束向頭側或尾側傾斜，向髖部的外側或內側傾斜，導致聲像圖扭曲而使角度測值產生偏差。用凹槽式記憶海綿床墊與金屬連桿裝置是規范Graf 法操作技術的重要硬件條件，能輔助嬰兒獲得相對穩定的側臥位，并保證探頭始終垂直于髖部而不發生偏轉，有助于探頭垂直置于額狀面上。但對于經驗不足的檢查者來說，保持探頭絕對垂直于額狀面上仍是很困難的。如果不在額狀面上成像，那么對于一個球狀面的髖臼來說，得到的圖像就會出現偏差，從而影響了數據采集的客觀性。

技術實現要素：

針對上述問題，本實用新型的目的在于提供一種嬰兒髖關節超聲檢查坐式體位固定裝置，該固定裝置可醫師在對嬰兒髖關節超聲檢查時獲得標準圖像，提高檢測的準確性，同時解決了嬰兒好動難檢查這一問題。

為達到上述目的，本實用新型所提出的技術方案為：一種嬰兒髖關節超聲檢查坐式體位固定裝置，包括豎板、固定座、第一夾持固定板、第二夾持固定板、嬰兒固定板、探頭探測窗，所述豎板的底部與固定座的一端垂直連接，所述第一夾持固定板與固定座的一側邊垂直連接，并與豎板緊密接觸；所述第二夾持固定板與豎板和固定座的另一側邊垂直連接，并與豎板緊密接觸；所述嬰兒固定板的一側邊與第一夾持固定板或第二夾持固定板相連接，所述第一夾持固定板和第二夾持固定板在靠近豎板處設有一探頭探測窗。

進一步的，所述第一夾持固定板與固定座的一側邊之間轉動連接，所述第二夾持固定板與固定座的另一側邊之間轉動連接。

進一步的，所述固定座的底下還設有彈簧夾緊裝置，所述彈簧夾緊裝置與第一夾持固定板和第二夾持固定板相連接。

進一步的，還設有第一緊固件，所述第一緊固件的一端連接在豎板的一側邊上，其另一端通過螺絲連接固定在固定座的側邊上。

進一步的，還設有一固定板，所述固定板的上部與豎板平行連接，與固定座垂直連接，在固定板的兩側各設有一通孔，通孔之間通過腰帶相連接。

進一步的，還設有第二緊固件，所述固定板的底部靠?jī)蓚?cè)處各設有一緊固件固定裝置，第二緊固件的一端與緊固件固定裝置連接，其另一端與固定座的側邊相連接。

進一步的，所述嬰兒固定板上設有一背帶固定板，背帶固定板上設有多個背帶固定件，所述第一夾持固定板和第二夾持固定板在與背帶固定件平行的位置上各設有一通孔。

進一步的，還包括一背帶，所述背帶的一端固定在豎板底部的左側后，依次穿過第一夾持固定板通孔、背帶固定板上背帶固定件、第二夾持固定板通孔，再固定在豎板底部的右側。

采用上述技術方案，本實用新型具有以下有益效果：該固定裝置可徹底改變平臥式及側臥式等體位檢查，而讓嬰兒在坐式體位狀態下即可進行髖關節超聲檢查，其自然將嬰兒脊柱與股骨形成直角，獲得嬰兒髖關節超聲檢查標準體位，再通過設置在兩側的探頭探測窗獲得髖關節兩側的標準圖像，提高檢測的準確性，在檢查時不用麻醉或用鎮靜藥，解決了嬰兒好動難檢查這一問題。

附圖說明

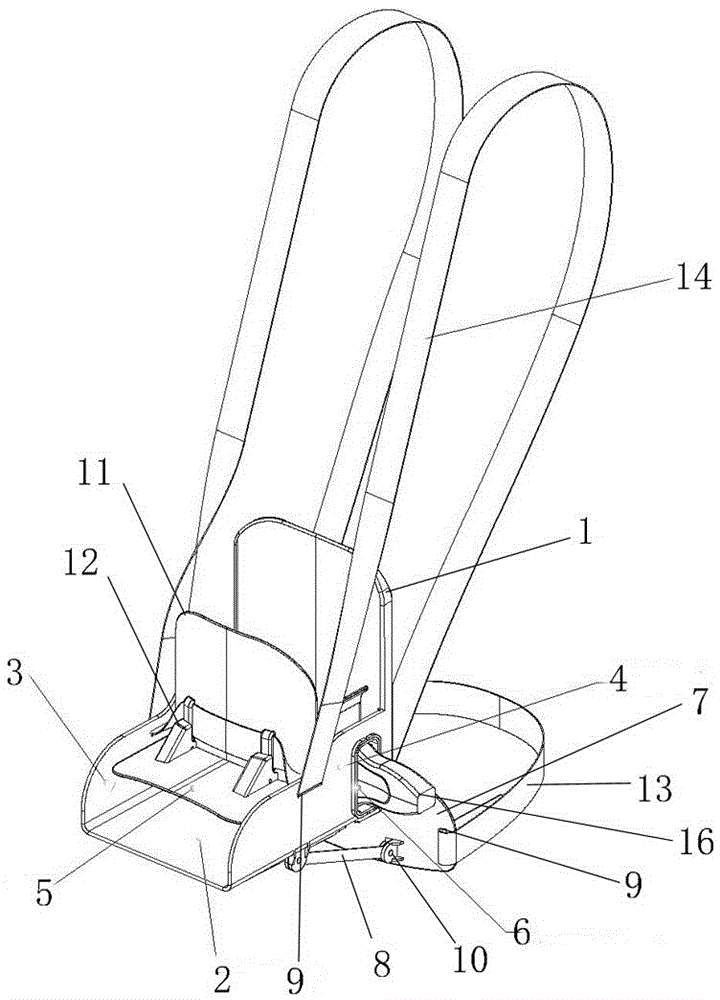

圖1為本實用新型的結構示意圖；

圖2為本實用新型的仰視圖；

其中：1.豎板；2.固定座；3.第一夾持固定板；4.第二夾持固定板；5.嬰兒固定板；6.探頭探測窗；7.固定板；8.第二緊固件；9.通孔；10.緊固件固定裝置；11.背帶固定板；12.背帶固定件；13.腰帶；14.背帶；15.彈簧夾緊裝置；16.超聲探頭。

具體實施方式

下面結合附圖和具體實施方式，對本實用新型做進一步說明。

如圖1所示，一種嬰兒髖關節超聲檢查坐式體位固定裝置，包括豎板1、固定座2、第一夾持固定板3、第二夾持固定板4、嬰兒固定板5、探頭探測窗6，豎板1的底部與固定座2的一端垂直連接，第一夾持固定板3與固定座2的一側邊垂直連接，并與豎板1緊密接觸；第二夾持固定板4與豎板1和固定座2的另一側邊垂直連接，并與豎板1緊密接觸；嬰兒固定板5的一側邊與第一夾持固定板3或第二夾持固定板4相連接，第一夾持固定板3和第二夾持固定板4在靠近豎板1處設有一探頭探測窗6，將探頭放置在該探測窗內，使其長軸與嬰兒身體矢狀面保持垂直，獲得嬰兒髖關節超聲檢查標準切面，進而可獲得標準圖像。

為了能夠更方便的固定嬰兒的髖關節，第一夾持固定板3與固定座2的一側邊之間設置為轉動連接，所述第二夾持固定板4與固定座2的另一側邊之間設置為轉動連接，放入嬰兒時，可先放下第一夾持固定板3和第二夾持固定板4，放入后，將第一夾持固定板3和第二夾持固定板4向上翻起，使其垂直于固定座2和豎板1。

進一步的，如圖2所示，在固定座2的底下還設有彈簧夾緊裝置15，該彈簧夾緊裝置與第一夾持固定板3和第二夾持固定板4相連接，當嬰兒入坐時，可拉動第一夾持固定板3和第二夾持固定板4，使嬰兒髖關節處于自動夾緊狀態。

為增加該固定裝置的牢固性，該固定裝置還設有第一緊固件，該第一緊固件的一端連接在豎板1的一側邊上，其另一端通過螺絲連接固定在固定座2的側邊上。

此外，該固定裝置還設有一固定板7，固定板7的上部與豎板1平行連接，與固定座2垂直連接，在固定板7的兩側各設有一通孔9，兩側通孔9之間通過腰帶13相連接。

為進一步增加該固定裝置的牢固性，該固定裝置上還設有第二緊固件8，在固定板的底部靠?jī)蓚?cè)處各設有一緊固件固定裝置10，第二緊固件8的一端與緊固件固定裝置10連接，其另一端與固定座2的側邊相連接。

為提高該固定裝置使用的便利性，該固定裝置上還設有一背帶14，在嬰兒固定板5上設有一背帶固定板11，背帶固定板11上設有多個背帶固定件12，所述第一夾持固定板3和第二夾持固定板4在與背帶固定件12平行的位置上各設有一通孔9。該背帶的一端固定在豎板1底部的左側后，依次穿過第一夾持固定板3通孔9、背帶固定板11上背帶固定件12、第二夾持固定板4通孔9，再固定在豎板1底部的右側。

采用本實用新型的技術方案所制得的嬰兒髖關節超聲檢查坐式體位固定裝置，可徹底改變平臥式及側臥式等體位下檢查，而使嬰兒在坐位或半臥式等體位下做超聲檢查，

具體實施方式如下：打開嬰兒固定板5，拉開第一夾持固定板3，第二夾持固定板4處于開放狀態，讓嬰兒坐在固定座2上，自然將嬰兒脊柱與股骨形成90度角，獲得嬰兒髖關節超聲檢查標準體位，輕輕推動第一夾持固定板3和第二夾持固定板4，使嬰兒髖關節處于夾緊狀態，從第一夾持固定板3或第二夾持固定板4上的探頭探測窗6放入超聲探頭16，使超聲探頭16長軸始終與嬰兒身體矢狀面保持垂直，獲得嬰兒髖關節超聲檢查標準切面，將腹部與大腿間的嬰兒固定板5扎緊，就可以輕便自如地進行髖關節超聲檢查，能快速獲取最佳標準圖像，提高檢查的準確性。

在嬰兒髖部的二個側面設置第一夾持固定板3和第二夾持固定板4，并在其上開設有探頭探測窗6，通過該探頭探測窗6可設定髖部的標準面，使超聲探頭16長軸始終與嬰兒身體矢狀面保持垂直，能快速準確獲取標準的髂骨下緣及髖臼骨頂?shù)闹醒肫矫鎴D像，即股骨頭與髖臼的冠狀面，切面通過髖臼中心，以確保股骨頭與髖臼的最大徑，即為髖關節冠狀切面的標準圖像，可獲得最佳標準圖像。此外，嬰兒不用翻身，通過變換超聲探頭的位置即可獲取另一側髖關節圖像。該固定裝置可使嬰兒在檢查時不用麻醉或用鎮靜藥，在清醒和始終保持坐位狀態下就可獲得最佳的標準圖像，解決了嬰兒好動、難檢查這一難題。

盡管結合優選實施方案具體展示和介紹了本實用新型，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本實用新型的精神和范圍內，在形式上和細節上對本實用新型做出各種變化，均為本實用新型的保護范圍。
