本實用新型涉及一種膠囊生產設備，具體為一種軟膠囊滴丸機。

背景技術：

目前，通常采用滴丸機生產滴丸，即將固體或液體藥物在藥液罐中溶解，然后將混合藥液送入滴罐中，再通過滴罐的滴頭滴入與混合藥液不相溶的冷卻柱的冷卻液中，從而迅速冷卻收縮成滴丸，但目前滴丸機結構簡單，主要通過滴罐的滴頭內徑大小來控制滴丸重量，當待生產的滴丸重量變化時，需要整體更換滴頭，不能對滴丸重量進行在線調節，而且隨著滴罐中藥液量的減少，滴罐內壓力發生變化，生產出的滴丸重量差異較明顯，合格率較低。

且這些生產軟將囊的設備多半還是采用老式的電磁機械方式進行控制，很難保證軟膠囊生產的連續性和穩定性，生產效率非常低。

為解決上述問題，因此我們提出一種軟膠囊滴丸機。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種軟膠囊滴丸機。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種軟膠囊滴丸機，包括調液箱和冷卻箱，所述調液箱設置在冷卻箱上端，所述調液箱包括明膠液貯槽、藥液貯槽和加熱油腔，所述加熱油腔分布在圓筒狀的調液箱外圈，所述明膠液貯槽、藥液貯槽底部分別設有獨立的定量裝置，所述定量裝置通過藥液管與滴嘴內部連通，所述滴嘴與放置在冷卻箱中的冷卻柱相對應，所述冷卻柱中溢滿冷卻液，所述冷卻柱為弓形塑料螺旋管并與過濾器相接，所述過濾器下端與液體石蠟貯箱相通上端通過吸盤連接至成品盒，所述冷卻柱上設有循環泵。

進一步的，所述定量裝置由柱塞和泵體構成，所述泵體套合在柱塞外圈，所述柱塞底部設有排出閥，所述排出閥四周包裹彈簧，所述柱塞中央通過出口管到達滴嘴且側壁上設有與調液箱相通的藥液入口。

進一步的，所述加熱油腔內設有油溫傳感器，所述調液箱內部裝有藥液傳感器。

進一步的，所述成品盒頂部安裝自動噴淋頭、底部設有濾網，所述自動噴淋頭與轉盤固定連接，所述濾網下端設有污水流道。

本實用新型所達到的有益效果是：通過加熱油的熱量傳遞使得藥液達到所需的滴制溫度，不產生化學反應安全高效，同時通過傳感器實時掌握調液箱中各溶液溫度變化，保證膠囊滴制的質量；通過調節定量裝置，控制軟膠囊各成分比例和形狀大小，適用性強；軟膠囊滴制后使用液體石蠟封存，提高潤滑性使得滴制的軟膠囊圓潤均勻且不溶于冷卻水，冷卻后經清水再次噴淋，清潔美觀。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型一種軟膠囊滴丸機的整體結構示意圖；

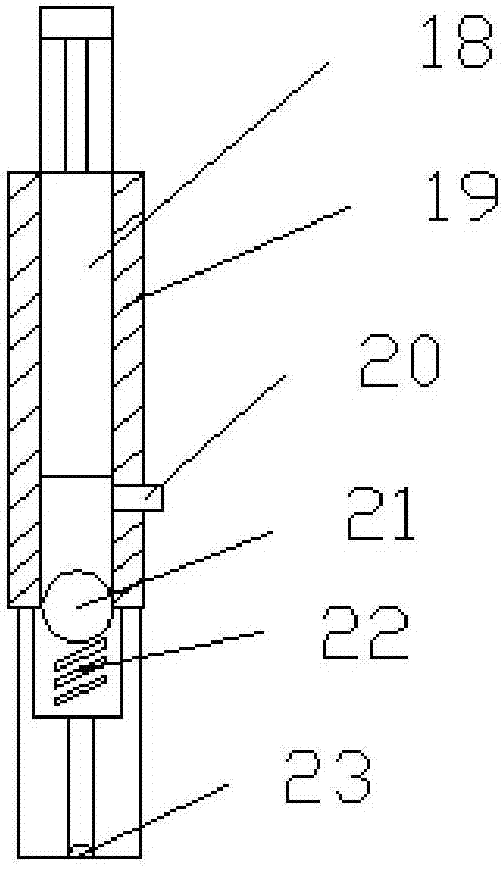

圖2是本實用新型一種軟膠囊滴丸機的定量裝置結構示意圖；

圖3是本實用新型一種軟膠囊滴丸機的滴嘴結構放大圖；

圖中：1、調液箱；2、明膠液貯槽；3、藥液貯槽；4、加熱油腔；5、油溫傳感器；6、藥液傳感器；7、定量裝置；8、滴嘴；9、冷卻液；10、過濾器；11、液體石蠟貯箱；12、循環泵；13、冷卻箱；14、冷卻柱；15、吸盤；16、自動噴淋頭；17、濾網；18、柱塞；19、泵體；20、藥液入口；21、排出閥；22、彈簧；23、出口管；24、成品盒。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1-3所示，一種軟膠囊滴丸機，包括調液箱1和冷卻箱13，所述調液箱1設置在冷卻箱13上端，所述調液箱1包括明膠液貯槽2、藥液貯槽3和加熱油腔4，所述加熱油腔4分布在圓筒狀的調液箱1外圈，所述明膠液貯槽2、藥液貯槽3底部分別設有獨立的定量裝置7，所述定量裝置7通過藥液管與滴嘴8內部連通，所述滴嘴8與放置在冷卻箱13中的冷卻柱14相對應，所述冷卻柱14中溢滿冷卻液9，所述冷卻柱14為弓形塑料螺旋管并與過濾器10相接，所述過濾器10下端與液體石蠟貯箱11相通上端通過吸盤15連接至成品盒24，所述冷卻柱14上設有循環泵12。

所述定量裝置7由柱塞18和泵體19構成，所述泵體19套合在柱塞18外圈，所述柱塞18底部設有排出閥21，所述排出閥21四周包裹彈簧22，所述柱塞18中央通過出口管23到達滴嘴8且側壁上設有與調液箱1相通的藥液入口20，便于根據需要調節膠囊的大小比例，所述加熱油腔4內設有油溫傳感器5，所述調液箱1內部裝有藥液傳感器6，掌握油溫與藥液溫度，提高膠囊滴制精度，所述成品盒24頂部安裝自動噴淋頭16、底部設有濾網17，所述自動噴淋頭16與轉盤固定連接，所述濾網17下端設有污水流道，自動清洗膠囊表面殘留的冷卻液。

需要說明的是：在使用該種軟膠囊滴丸機時，加熱油腔4對調液箱1中的藥液進行加熱提供滴制條件，定量裝置7根據所需軟膠囊大小抽取一定的液體，明膠液與藥液共同匯集至滴嘴8處，高溫的明膠液包裹藥液由滴嘴8落下在表面張力作用下成型后經液體石蠟封存，隨著重力作用落入冷卻柱14中，循環泵12促使冷卻液9由上部向下部流動，軟膠囊隨著冷卻液9循環被送至過濾器10后滯留下來，吸盤15將膠囊吸入成品盒24，自動噴淋頭16一邊旋轉一邊噴淋清洗軟膠囊，廢水經濾網17流出，完成膠囊滴制。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
