本實用新型涉及醫療設備技術領域，具體涉及一種手足外科手術用指部固定裝置。

背景技術：

目前，手足外科治療中經常需要進行小手術，比如臨床上對甲溝、甲下膿腫、甲下積血、灰指甲等疾病的治療就常常采用拔甲治療，在給病人進行拔甲手術時，大多用拇指和食指捏緊病指、趾兩側，以起到固定和控制血管的作用，但是這種控制方式需要多人配合，操作較為麻煩，甚至存在污染手術區域的危險，為醫務人員的工作帶來很大不便。

在進行手足外科指部手術時，有時候為了便于手術進行，需要將該動手術的手指用器具進行固定，通常醫生會采用一種通過上下和左右調整能將手指夾持的器具，但該裝置由于采用彈簧裝置，容易將手指固定的太緊，而且該器具由于結構小巧，無底部固定裝置，因此固定的效果有限同時夾持裝置中和手指接觸的位置太過于密閉，使得手指若長期被夾持時會產生手指血液不循環。

技術實現要素：

針對現有技術的不足，本實用新型公開一種手足外科手術用指部固定裝置，能夠解決現有技術的不足。

為實現以上目的，本實用新型通過以下技術方案予以實現：

一種手足外科手術用指部固定裝置，包括第一固定環、第二固定環、第三固定環、鎖定環、鎖定桿、伸縮連接部和緩沖部，所述第一固定環、第二固定環和第三固定環通過伸縮連接部依次連接，所述第一固定環、第二固定環和第三固定環內部均設置有緩沖部，側面均設置有鎖定環，所述鎖定環內設置有鎖定桿。

優選的，所述鎖定環內壁具有連接螺紋。

優選的，所述連接桿兩端外壁具有連接螺紋。

優選的，所述緩沖部為海綿墊圈。

優選的，所述第二固定環和第三固定環軸向長度相同，所述第一固定環軸向長度為第二固定環或第三固定環軸向長度的兩倍。

本實用新型公開一種手足外科手術用指部固定裝置，構簡單、使用方便、構思巧妙等特點，固定和控制血管效果良好，有效提高醫務人員的工作效率，手術過程省時省力，實用性。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型實施例的結構示意圖；

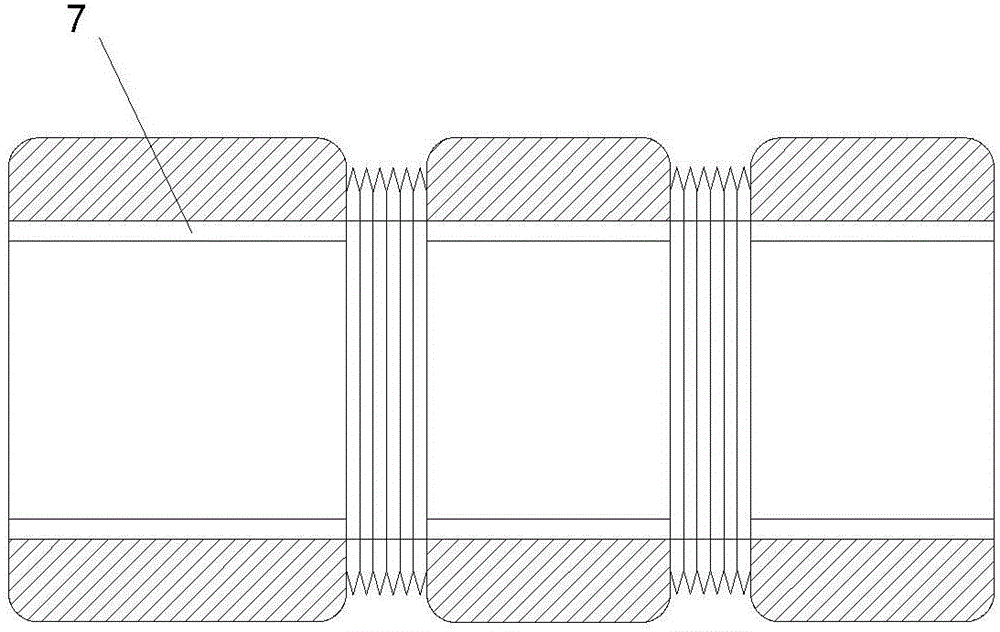

圖2是本實用新型實施例的剖視結構示意圖。

圖中1、第一固定環，2、第二固定環，3、第三固定環，4、鎖定環，5、鎖定桿，6、伸縮連接部，7、緩沖部。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1至圖2所示，本實用新型實施例所述一種手足外科手術用指部固定裝置，包括第一固定環、第二固定環、第三固定環、鎖定環、鎖定桿、伸縮連接部和緩沖部，所述第一固定環、第二固定環和第三固定環通過伸縮連接部依次連接，所述第一固定環、第二固定環和第三固定環內部均設置有緩沖部，側面均設置有鎖定環，所述鎖定環內設置有鎖定桿。

所述鎖定環內壁具有連接螺紋。所述連接桿兩端外壁具有連接螺紋。所述緩沖部為海綿墊圈。所述第二固定環和第三固定環軸向長度相同，所述第一固定環軸向長度為第二固定環或第三固定環軸向長度的兩倍。

綜上所述本實用新型公開一種手足外科手術用指部固定裝置，構簡單、使用方便、構思巧妙等特點，固定和控制血管效果良好，有效提高醫務人員的工作效率，手術過程省時省力，實用性。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
