本實用新型涉及保健器材技術領域，具體涉及到一種人體按摩棒。

背景技術：

人在長時間的勞動或工作后，身體的肌肉、神經容易產生疲勞，需要適當?shù)男菹?lái)恢復，但是身體自身的恢復需要很長的時間，如果借助外部的按摩工具則能縮短恢復的時間，因此市場上出現了許多的按摩工具。但是，市面上現有的大多按摩設備屬于中大型設備(如按摩椅、按摩機)，功能單一，為了能對不同的部位有針對性的進行按摩，人們需要購買不同種類的按摩棒或按摩器，不僅增加了使用成本且攜帶也不便。

目前市售的按摩棒種類繁多，但大都具有各種大、小或不同尖度的按摩端，進而對人體穴位或疼痛部進行按壓及按摩，但現有的按摩棒大都僅具對穴位或疼痛部的頂壓或推壓的效果，其作用面積小，不易控制施力程度，不便于手動使用，因此，現有的按摩棒的實用性不佳。

技術實現要素：

本實用新型的目的是提供一種結構簡單，方便手動操作使用的人體按摩棒。

為達上述目的，本實用新型所采用的技術方案是：提供一種人體按摩棒，包括：

柱狀體形的按摩滾筒，按摩滾筒由柔性材質制成并具有一定彈性；按摩滾筒的內部設置有插孔，并且兩端設置有孔徑大于插孔的大孔；按摩滾筒嵌套在金屬桿上，金屬桿貫穿按摩滾筒的插孔與其過盈配合；金屬桿的兩端設置有外螺紋，并配置有安裝在外螺紋上的限位圓片，限位圓片安裝在大孔內部，且直徑大于插孔；

金屬桿的兩端套接入金屬把手的套孔內與金屬把手轉動連接，金屬把手的外壁上設置帶有防滑顆粒的防滑套，并且在金屬把手封閉開口的一端內部設置有緩沖墊；按摩滾筒的直徑為5cm~10cm，長度為20cm~40cm；金屬把手的長度為10cm~15cm。

優選的，限位圓片為不銹鋼材質制成。

優選的，按摩滾筒為防水材質制成。

優選的，金屬把手和金屬桿為不銹鋼材質制成。

綜上所述，本實用新型具有以下優點：

本實用新型提供的按摩棒結構簡單，制作成本低，方便使用，對人體皮膚肌肉等具有良好的按摩作用。

附圖說明

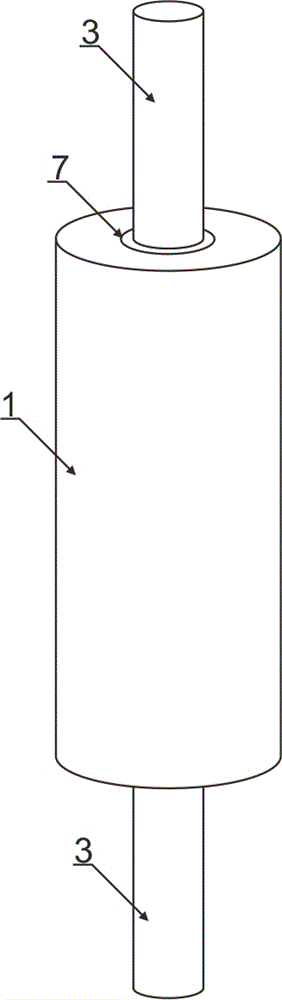

圖1為本實用新型的示意圖；

圖2為本實用新型的剖視圖，其中省略了下部的限位圓片。

其中，1、按摩滾筒；2、金屬桿；3、金屬把手；4、插孔；5、套孔；6、大孔；7、限位圓片；8、緩沖墊。

具體實施方式

下面結合附圖對本實用新型的具體實施方式做詳細的說明。

本實用新型的一個實施例中，如圖1所示，提供了一種人體按摩棒，包括柱狀體形的按摩滾筒1，按摩滾筒1由柔性材質制成并具有一定彈性，在按摩時更具有舒適性。按摩滾筒的內部設置有插孔4，并且兩端設置有孔徑大于插孔4的大孔6。插孔4用于讓金屬桿2插入其中與按摩滾筒1連接，按摩滾筒1嵌套在金屬桿2上后，由于按摩滾筒1具有一定的彈性，因此可以讓金屬桿2貫穿按摩滾筒的插孔4與其過盈配合。

金屬桿2的兩端設置有外螺紋，并配置有安裝在外螺紋上的限位圓片7，限位圓片7安裝在大孔6內部。在安裝前可以先將限位圓片7拆下，裝配好按摩滾筒1后將限位圓片7選入大孔內部，且直徑大于插孔4。由于大孔6直徑大于插孔4，使得兩者之間具有臺階狀，限位圓片7剛好抵住大孔6的臺階處，使得按摩滾筒的兩端夾持在限位圓片7之間，不會發生移動。

金屬桿2的兩端套接入金屬把手3的套孔5內與金屬把手3轉動連接，金屬把手3的外壁上設置帶有防滑顆粒的防滑套，并且在金屬把手3封閉開口的一端內部設置有緩沖墊8。緩沖墊8可以減少金屬桿2對金屬把手3頂部的沖擊力，避免金屬之間發生強烈摩擦使得金屬桿形成毛刺傷人。按摩滾筒1的直徑為5cm~10cm，長度為20cm~40cm；金屬把手的長度為10cm~15cm。

金屬桿插入按摩滾筒內部后連接為一體，兩者在按摩時一起滾動，金屬桿和金屬把手可以相互轉動的連接使得按摩時手握金屬把手可以推動金屬桿和按摩滾筒在身體上滾動施力，進而便于按摩。

本實用新型的一個優化實施例中，金屬桿可以通過膠水等于按摩滾筒連接為一體固定，限位圓片為不銹鋼材質制成。

本實用新型的一個優化實施例中，金屬把手和金屬桿為不銹鋼材質制成；按摩滾筒為防水材質制成。

雖然結合附圖對本實用新型的具體實施方式進行了詳細地描述，但不應理解為對本專利的保護范圍的限定。在權利要求書所描述的范圍內，本領域技術人員不經創造性勞動即可作出的各種修改和變形仍屬本專利的保護范圍。
