本實用新型涉及一種醫療恒溫容器，具體的說是一種便攜式胰島素泵專用恒溫器。

背景技術：

胰島素是由胰臟內的胰島β細胞受內源性或外源性物質如葡萄糖、乳糖、核糖、精氨酸、胰高血糖素等的刺激而分泌的一種蛋白質激素。胰島素是機體內唯一降低血糖的激素，同時促進糖原、脂肪、蛋白質合成。

體內肝、脂肪、肌肉組織的細胞都含有一種特殊的蛋白質，叫“胰島素受體”，它能與胰島素結合，受體與胰島素的關系可比喻為鎖與鑰匙。胰島素像一把鑰匙，只有它才能使血中的葡萄糖順利進入各器官組織的細胞中，為人體提供能量。如果缺少了胰島素這把鑰匙，或者是胰島素受體這把鎖生銹了，不能正常工作時，胰島素這把鑰匙就打不開胰島素受體這把鎖，或者是打開的鎖不夠多，就會使血中的葡萄糖無法敲開組織細胞的大門，無法進入細胞提供能量并轉化為二氧化碳和水，一部分葡萄糖只好呆在門外，血糖因此會升高，就引起糖尿病。糖尿病時長期存在的高血糖，會導致各種組織，特別是眼、腎、心臟、血管、神經的慢性損害、功能障礙，器官衰竭，甚至死亡。

對于糖尿病患者，目前的醫學方法是注射外源性胰島素。目前注射外源性胰島素主要采用兩種設備：

第一種是胰島素注射器（一次注射），通過壓力將胰島素從針頭注射進患者皮膚內，完成注射。這種一次性注射的方法會讓患者體內的胰島素產生波峰和波谷，即注射前處于波谷，注射后處于波峰，波動幅度非常大，不能模擬人體生理狀態下胰島素基礎分泌，血糖不平穩。

第二種是胰島素泵，由泵、小注射器和與之相連的輸液管組成，其是采用人工智能控制的胰島素輸入裝置，通過持續皮下輸注胰島素的方式，模擬胰島素的生理性分泌模式從而控制高血糖的一種胰島素治療方法。內裝有一個放短效或速效胰島素的儲藥器，外有一個顯示屏及一些按鈕，用于設置泵的程序，靈敏的驅動馬達緩慢地推動胰島素從儲藥器經輸注導管進入皮下。其能微量持續注射胰島素，能模擬生理胰島素基礎分泌,使血糖平穩、正常,更完美化。

胰島素具有較為嚴格的貯藏條件，和使用條件，胰島素不但怕冷而且怕熱，一旦開封后，需要保持一定的溫度（恒溫），一般不允許超過25攝氏度。

對于使用胰島素泵的糖尿病長期患者，要面對日常生活中遇到的各種突發情況，再加上胰島素對溫度的要求，這就要求胰島素泵需要保持在一個恒溫且安全的裝置里，具有保持恒溫、防水、防摔、防磁功能，由于需要患者24小時佩戴，還需要舒適和一定的美觀度。目前，臨床上有一種由無紡布制作而成的胰島素泵包，包內縫制一層保溫材料制成的保溫層，這種胰島素泵包密封不嚴，很難保持恒溫，且不能防水、防摔。

技術實現要素：

針對上述技術問題，本實用新型提出一種便攜式胰島素泵專用恒溫器，包括容器蓋、容器本體，所述容器本體包括外周墻和內周墻，外周墻內部設有真空腔，外周墻的上部外周墻沿，外周墻沿上設有緊固螺栓，外周墻和內周墻之間設有空腔為貯水腔，外周墻底壁上設有用于支撐內周墻的支撐柱，內周墻圍成泵腔，便攜式胰島素泵放置在泵腔內，內周墻內壁上設有緩沖墊，內周墻的上部設有密封墊基座，密封墊基座上設有環繞密封墊基座一周圈的密封墊；所述容器蓋外周圈設有與外周墻沿相互配合密封的蓋沿，伸入貯水腔的用于密封貯水腔的內蓋，以及與內周墻基座、內周腔基座上的密封墊相互配合密封的凹槽，容器蓋的中部還設有引流管通孔，容器蓋的邊緣部還設有供緊固螺栓穿過的螺栓通孔，容器蓋與容器本體通過旋擰在緊固螺栓上的螺母連接在一起；所述引流管通孔內設有用于密封的密封柱，密封柱內設有引流管通道，連接胰島素泵的引流管從引流管通道內穿過。

外周墻的內壁上設有用于連接內周墻的連接柱。

所述緩沖墊內壁上設有弧形凸起，所述容器蓋的底部也設有呈弧形凸起狀的緩沖墊。

所述內蓋上還套有密封套。

所述引流管通道內壁上還設有摩擦層。

所述容器本體的外部還設有固定帶。

所述容器蓋、容器本體呈扁圓弧體，或圓柱體狀。

所述外周墻由不銹鋼材料或陶瓷材料制成，所述內周墻由銅、鋁材料制成，所述密封墊由柔性硅膠材料制成。

在便攜式胰島素泵專用恒溫器外側還包裹有包裝套。

有益效果：本實用新型產品由于外周墻內設有真空腔，有效隔離了內部與外部的熱交換，能夠有效保持內部恒溫。由于內周墻內壁上設有緩沖墊，能有效緩沖劇烈運動比如摔倒而導致胰島素泵摔壞，實現防摔的功能，在外周墻和內周墻之間還設有貯水腔，在貯水腔內注入一定溫度的水（水溫為20-25攝氏度），從而有效保證胰島素泵內的胰島素維持在20-25攝氏度之間，再加上各個部件連接處設置的密封墊等。由此實現恒溫、防摔、防水功能。內周墻為銅或鋁材料可防磁。

附圖說明

圖1為便攜式胰島素泵專用恒溫器外部結構示意圖；

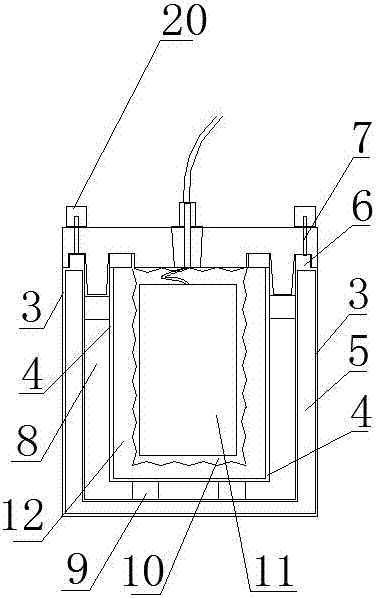

圖2為便攜式胰島素泵專用恒溫器內部結構示意圖；

圖3為容器蓋結構示意圖；

圖4為容器本體結構示意圖；

圖5為密封柱結構示意圖；

圖6為便攜式胰島素泵專用恒溫器俯視結構示意圖；

其中：容器蓋1、容器本體2、外周墻3、內周墻4、真空腔5、墻沿6、緊固螺栓7、貯水腔8、支撐柱9、泵腔10、胰島素泵11、緩沖墊12、緩沖墊12-2、密封墊基座13、凹槽14、密封墊15、蓋沿16、內蓋17、引流管通孔18、螺栓通孔19、螺母20、密封柱21、引流管通道22、連接柱23、弧形凸起24、密封套25、固定帶26。

具體實施方式

實施例：如圖1-6所示，一種便攜式胰島素泵專用恒溫器，包括容器蓋1、容器本體2，所述容器本體2包括外周墻3和內周墻4，外周墻4內部設有真空腔5，外周墻3的上部外周墻沿6，外周墻沿6上設有緊固螺栓7，外周墻3和內周墻4之間設有空腔為貯水腔8，外周墻3底壁上設有用于支撐內周墻4的支撐柱9，內周墻4圍成泵腔10，便攜式胰島素泵11放置在泵腔10內，內周墻4內壁上設有緩沖墊12，內周墻4的上部設有密封墊基座13，密封墊基座13上設有環繞密封墊基座13一周圈的密封墊15；所述容器蓋1外周圈設有與外周墻沿6相互配合密封的蓋沿16，伸入貯水腔8的用于密封貯水腔8的內蓋17，以及與內周墻基座13、內周腔基座上的密封墊15相互配合密封的凹槽14，容器蓋1的中部還設有引流管通孔18，容器蓋1的邊緣部還設有供緊固螺栓7穿過的螺栓通孔19，容器蓋1與容器本體2通過旋擰在緊固螺栓7上的螺母20連接在一起；所述引流管通孔18內設有用于密封的密封柱21，密封柱內21設有引流管通道22，連接胰島素泵的引流管從引流管通道22內穿過。

外周墻3的內壁上設有用于連接內周墻4的連接柱23。

所述緩沖墊12內壁上設有弧形凸起24，所述容器蓋1的底部也設有呈弧形凸起狀的緩沖墊12-2。

所述內蓋17上還套有密封套25。

所述引流管通道22內壁上還設有摩擦層。

所述容器本體2的外部還設有固定帶26。

所述容器蓋1、容器本體2呈扁圓弧體，或圓柱體狀。

所述外周墻3由不銹鋼材料或陶瓷材料制成，所述內周墻4由銅、鋁材料制成，所述密封墊15由柔性硅膠材料制成。

在便攜式胰島素泵專用恒溫器外側還包裹有包裝套，用于攜帶方便，緩沖運動時對患者皮膚的帶來的沖擊力，還具有一定的美觀作用。

由于外周墻內設有真空腔，有效隔離了內部與外部的熱交換，能夠有效保持內部恒溫。由于內周墻內壁上設有緩沖墊，能有效緩沖劇烈運動比如摔倒而導致胰島素泵摔壞，實現防摔的功能，在外周墻和內周墻之間還設有貯水腔，在貯水腔內注入一定溫度的水（水溫為20-25攝氏度），從而有效保證胰島素泵內的胰島素維持在20-25攝氏度之間，再加上各個部件連接處設置的密封墊等。由此實現恒溫、防摔、防水功能。內周墻為銅或鋁材料可防磁。
