本實用新型屬于醫療用具技術領域，具體地講是一種便攜式傳染病呼吸罩。

背景技術：

目前，傳染性疾病散播速度很快，需要及時對傳染源進行消毒隔離，醫務人員在與傳染患者進行接觸消毒時，必須對傳染源隔離，而傳統的方法，醫務人員只是通過佩戴醫用口罩進行防治，只能隔離一部分的病毒，仍然冒著生命危險在工作，不但難以控制病毒的擴散，還嚴重威脅醫務人員的身體健康，長此以往，大大增加了醫務人員的工作難度。

技術實現要素：

本實用新型的目的是提供一種在與傳染患者進行接觸消毒時，操作簡單，省時省力，安全實用，高效快捷，成本低廉的便攜式傳染病呼吸罩。

本實用新型的技術方案是：包括便攜式傳染病呼吸罩主體，在便攜式傳染病呼吸罩主體左右兩側設有安全帶固定器，安全帶固定器與安全束帶連接，安全束帶與固定鎖止器連接，便攜式傳染病呼吸罩主體上設有呼吸軟管口，呼吸軟管口左側設有導線口，導線口內部與插頭連接，呼吸軟管口內部與呼吸軟管連接，呼吸軟管與呼吸面罩連接，呼吸面罩上設有換氣口，呼吸面罩前后兩側設有彈性帶固定卡，彈性帶固定卡與彈性固定帶連接，呼吸面罩下側與下巴擱放臺連接，便攜式傳染病呼吸罩主體內部設有空氣凈化裝置，空氣凈化裝置內部設有防塵濾網，防塵濾網左側與活性碳濾層連接，活性碳濾層左側設有碳棒室，碳棒室內部設有碳棒，空氣凈化裝置左側與氣體防護罩連接，氣體防護罩上設有排氣口，排氣口內部與氣體消毒軟管連接，氣體消毒軟管與氣體消毒室連接，氣體消毒室內部設有紫外線發生器，紫外線發生器與紫外線發射頭連接，氣體消毒室上側與氣體抽吸軟管連接，氣體抽吸軟管左側與抽吸室連接，抽吸室左側與電源線連接，電源線與儲電箱連接，儲電箱內部設有正極頭、儲電池和負極頭，抽吸室內部設有氣體抽吸泵，氣體抽吸泵內部設有轉動口和導流管，抽吸室后側與氧氣輸出管連接。

作為優選，所述導線口上設有橡膠密封罩。

作為優選，所述下巴擱放臺上設有柔性墊。

作為優選，所述氧氣輸出管上設有鋼絲圈。

本實用新型有益效果是：本實用新型功能齊全，使用方便，在與傳染患者進行接觸消毒時，操作簡單，省時省力，安全實用，高效快捷，成本低廉，極大減輕了醫務人員的工作難度。

附圖說明

附圖1為本實用新型的整體結構示意圖。

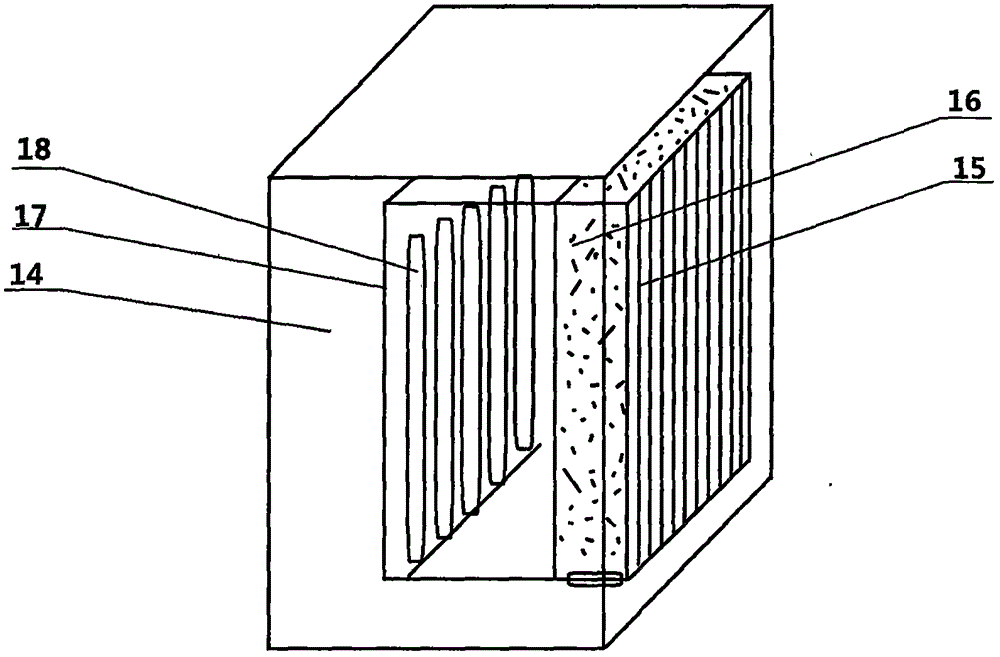

附圖2為本實用新型的空氣凈化裝置內部結構示意圖。

圖中1、便攜式傳染病呼吸罩主體，2、安全帶固定器，3、安全束帶，4、固定鎖止器，5、呼吸軟管口，6、導線口，7、插頭，8、呼吸軟管，9、呼吸面罩，10、換氣口，11、彈性帶固定卡，12、彈性固定帶，13、下巴擱放臺，14、空氣凈化裝置，15、防塵濾網，16、活性碳濾層，17、碳棒室，18、碳棒，19、氣體防護罩，20、排氣口，21、氣體消毒軟管，22、氣體消毒室，23、紫外線發生器，24、紫外線發射頭，25、氣體抽吸軟管，26、抽吸室，27、電源線，28、儲電箱，29、正極頭，30、儲電池，31、負極頭，32、氣體抽吸泵，33、轉動口，34、導流管，35、氧氣輸出管，36、橡膠密封罩，37、柔性墊，38、鋼絲圈。

具體實施方式

便攜式傳染病呼吸罩包括便攜式傳染病呼吸罩主體1，在便攜式傳染病呼吸罩主體1左右兩側設有安全帶固定器2，安全帶固定器2與安全束帶3連接，安全束帶3與固定鎖止器4連接，便攜式傳染病呼吸罩主體1上設有呼吸軟管口5，呼吸軟管口5左側設有導線口6，導線口6內部與插頭7連接，呼吸軟管口5內部與呼吸軟管8連接，呼吸軟管8與呼吸面罩9連接，呼吸面罩9上設有換氣口10，呼吸面罩9前后兩側設有彈性帶固定卡11，彈性帶固定卡11與彈性固定帶12連接，呼吸面罩9下側與下巴擱放臺13連接，便攜式傳染病呼吸罩主體1內部設有空氣凈化裝置14，空氣凈化裝置14內部設有防塵濾網15，防塵濾網15左側與活性碳濾層16連接，活性碳濾層16左側設有碳棒室17，碳棒室17內部設有碳棒18，空氣凈化裝置14左側與氣體防護罩19連接，氣體防護罩19上設有排氣口20，排氣口20內部與氣體消毒軟管21連接，氣體消毒軟管21與氣體消毒室22連接，氣體消毒室22內部設有紫外線發生器23，紫外線發生器23與紫外線發射頭24連接，氣體消毒室22上側與氣體抽吸軟管25連接，氣體抽吸軟管25左側與抽吸室26連接，抽吸室26左側與電源線27連接，電源線27與儲電箱28連接，儲電箱28內部設有正極頭29、儲電池30和負極頭31，抽吸室26內部設有氣體抽吸泵32，氣體抽吸泵32內部設有轉動口33和導流管34，抽吸室26后側與氧氣輸出管35連接。

在醫務人員與傳染患者進行接觸消毒時，將便攜式傳染病呼吸罩主體1電源打開，檢查各項儀器功能，確保裝置能夠正常工作幾分鐘后，裝置開始吸收氣體經過空氣凈化裝置14過濾掉部分雜質，流入氣體消毒室22，由紫外線發射頭24發射紫外線進行消毒，此時醫務人員將裝置拿起通過安全束帶3，并系在醫務人員的腰部，將固定鎖止器4鎖止，然后將呼吸面罩9戴上，用彈性固定帶12固定，來實現對傳染源的隔離。

作為優選，所述導線口6上設有橡膠密封罩36。這樣設置，可以增加便攜式傳染病呼吸罩主體1的安全性，便于使用。

作為優選，所述下巴擱放臺13上設有柔性墊37。這樣設置，可以增加患者在使用的舒適性。

作為優選，所述氧氣輸出管35上設有鋼絲圈38。這樣設置，可以增加氧氣輸出管35的韌性，防止彎折時發生斷裂。
