本實用新型涉及臨床護理器械技術領域，具體為一種皮膚科臥床多功能被褥支撐架。

背景技術：

一般的，病員皮膚大面積損傷時，病員無法蓋被子，被子自身的重量會壓在病員的受傷皮膚上，導致皮膚疼痛，有時會有刺痛感，影響病員病情康復，但是不蓋被子又不能保證體溫的維持，病員則容易受風寒，特別是在天氣寒冷的時候，如果不蓋被子，很容易影響身體的回復，而且當醫生要進行換藥時，也會顯得特別麻煩。因此設計一種被褥支撐架，則可以幫助病人更好的保暖，加快病人的康復治療。

技術實現要素：

本實用新型的目的在于提供一種皮膚科臥床多功能被褥支撐架，具有移動方便，支撐牢固的特點，解決了皮膚大面積損傷的病人不能蓋被子的問題。

為實現上述目的，本實用新型提供如下技術方案：一種皮膚科臥床多功能被褥支撐架，包括床體和被褥支撐架，所述床體的左右兩側邊緣均安裝有滑動板，滑動板的上端面均安裝有滑軌，滑軌設置在滑動板的中部，滑軌的前后兩側面上均安裝有擋板，擋板的底部和滑軌的上端面連接；所述床體的上端安裝有被褥支撐架，被褥支撐架包括第一移動平板、第二移動平板、第一移動支架、第二移動支架和彈性繃帶，滑動板的上端安裝有兩組相同的第一移動支架和第二移動支架，第一移動支架和第二移動支架的底部均安裝有滑輪，滑輪設置在滑軌上，第一移動支架的側邊上安裝有鉸連塊；所述床體的上端安裝有第一移動平板和第二移動平板，第一移動平板和第二移動平板之間安裝有彈性繃帶，彈性繃帶嵌入式連接在第一移動平板和第二移動平板的側邊上；所述第一移動平板和第二移動平板與第一移動支架之間通過鉸連塊連接，第一移動平板和第二移動平板的底部均安裝有折疊支架，第一移動平板和第二移動平板通過折疊支架與第二移動支架連接，折疊支架包括活動桿、調節桿和滑槽，調節桿設置在滑槽內。

優選的，所述第一移動平板的下端面與第二移動平板的上端面在同一水平直線上。

優選的，所述折疊支架上的連接處采用鋼梢鉚接。

優選的，所述第一移動平板與第二移動平板均采用柔軟性材料制作。

優選的，所述第一移動平板和第二移動平板與第二移動支架之間存在間隔。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型的皮膚科臥床多功能被褥支撐架，可適用于一些皮膚大面積損傷，心動不方便的病人，通過床體左右兩側的移動支架在滑軌上滑動，可以帶動第一移動平板滑到第一移動平板的上端，方便醫生進行換藥，而且病人可以自己調節位置，起到更好的保暖的作用。

2、本實用新型的皮膚科臥床多功能被褥支撐架，折疊支架與移動平板相連接，可以通過調節折疊支架上的調節桿在滑槽上滑動，使移動平板向下傾斜，同時彈性繃帶可以兜住被子，防止接觸到皮膚，減少病人的疼痛感，增加舒適度。

附圖說明

圖1為本實用新型的整體結構示意圖；

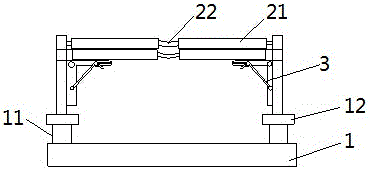

圖2為本實用新型的正視圖；

圖3為本實用新型的折疊支架的結構示意圖。

圖中：1床體；11滑動板；111滑軌；12擋板；2被褥支撐架；21第一移動平板；22第二移動平板；23第一移動支架；231滑輪；232鉸連塊；24第二移動支架；25彈性繃帶；3折疊支架；31活動桿；32滑桿；33滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種皮膚科臥床多功能被褥支撐架，包括床體1和被褥支撐架2，床體1的左右兩側邊緣均安裝有滑動板11，滑動板11的上端面均安裝有滑軌111，滑軌111設置在滑動板11的中部，滑軌111的前后兩側面上均安裝有擋板12，擋板12的底部和滑軌111的上端面連接；床體1的上端安裝有被褥支撐架2，被褥支撐架2包括第一移動平板21、第二移動平板22、第一移動支架23、第二移動支架24和彈性繃帶25，滑動板11的上端安裝有兩組相同的第一移動支架23和第二移動支架24，第一移動支架23和第二移動支架24的底部均安裝有滑輪231，滑輪231設置在滑軌111上，擋板12可以防止第一移動支架23和第二移動支架24滑出滑軌111，對病人造成損傷；第一移動支架23的側邊上安裝有鉸連塊232；床體1的上端安裝有第一移動平板21和第二移動平板22，第一移動平板21與第二移動平板22均采用柔軟性材料制作，可以在上面放置被子，為病人提供溫暖舒適的環境，且病人在無意間碰到時，不會產生疼痛感；第一移動平板21和第二移動平板22之間安裝有彈性繃帶25，彈性繃帶25嵌入式連接在第一移動平板21和第二移動平板22的側邊上；彈性繃帶25可以分別對兩個第一移動平板21和第二移動平板22起到連接的作用，還可以防止被子下滑對不方便蓋被子的病人造成麻煩；第一移動平板21的下端面與第二移動平板22的上端面在同一水平直線上，可以推動第一移動平板21，將其放置到第二移動平板22上，方便醫生在進行換藥時，病人可以自己將被子推開，省去不必要的麻煩；第一移動平板21和第二移動平板22與第一移動支架23之間通過鉸連塊232連接，第一移動平板21和第二移動平板22的底部均安裝有折疊支架4，第一移動平板21和第二移動平板22通過折疊支架3與第二移動支架24連接，第一移動平板21和第二移動平板22與第二移動支架24之間存在間隔，當移動平板向下滑動時，不會由于空間問題而不能平整放置；折疊支架3包括活動桿31、調節桿32和滑槽33，滑桿32設置在滑槽33內，折疊支架3上的連接處采用鋼梢鉚接，可以使連接更牢固；通過調節折疊支架3上的調節桿32在滑槽33上滑動，使移動平板向下傾斜，同時彈性繃帶25可以兜住被子，防止接觸到皮膚，減少病人的疼痛感，增加舒適度。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
