本實用新型涉及血壓計領域，特別涉及一種臂式血壓計。

背景技術：

相關技術中，取放血壓計的電池需要將血壓計殼體的正面打開，然后再將血壓計的泵、電路板等模塊拆卸，再將位于血壓計內部的電池取出，因此取放電池的步驟繁瑣。

技術實現要素：

有鑒于此，本實用新型提供一種臂式血壓計，可使電池取放更加方便。

本實用新型通過以下技術手段解決上述電池取放不方便的問題，為此，本實用新型一個實施例的臂式血壓計，包括：血壓計本體，所述血壓計本體包括：主機，所述主機的背面設有具有開口的電池倉；電池，所述電池設于所述電池倉內；和電池蓋，所述電池蓋封閉所述電池倉的所述開口；以及充氣袖帶，所述血壓計本體的背面與所述充氣袖帶的外側面可拆卸地連接。

在本實用新型的一個實施例中，所述充氣袖帶包括：主體；和裝配板，所述裝配板連接在所述主體的外側面，所述裝配板的外側面上設有第一卡勾，所述血壓計本體的背面設有與所述第一卡勾配合的第一卡孔。

在本實用新型的一個實施例中，所述充氣袖帶還包括第一導管、第二導管和氣囊，所述氣囊用于充氣和放氣，所述氣囊設置在所述主體的內部，所述第一導管和所述第二導管均與所述氣囊連通，所述主機上設有與所述第一導管和所述第二導管配合的兩個通孔，所述第一導管和所述第二導管適于穿過所述通孔與所述主機內部連通。

在本實用新型的一個實施例中，所述血壓計本體還包括底蓋，所述底蓋裝配連接在所述主機上，并且所述底蓋位于所述電池倉的下方，所述底蓋上設有與所述第一卡勾配合的所述第一卡孔。

在本實用新型的一個實施例中，所述血壓計本體還包括拆卸彈片，所述拆卸彈片可變形地或者可移動地設置在所述主機的背面和所述底蓋之間，所述裝配板上間隔開設有所述第一卡勾和第二卡勾，所述底蓋上設有與所述第二卡勾配合的第二卡孔，所述拆卸彈片設有與所述第二卡勾配合的拆卸孔，當所述第二卡勾嵌入所述第二卡孔和所述拆卸孔時，所述拆卸彈片的至少一部分與所述第二卡勾止擋。

在本實用新型的一個實施例中，所述電池蓋上設有第三卡孔，所述底蓋上設有與所述第三卡孔配合的第三卡勾。

在本實用新型的一個實施例中，所述主機上設有第四卡孔，所述底蓋上設有與第四卡孔配合的第四卡勾。

在本實用新型的一個實施例中，所述底蓋形成為長圓形、矩形或者橢圓形，所述第三卡勾和所述第四卡勾沿所述底蓋的長度方向間隔開設置。

在本實用新型的一個實施例中，所述電池蓋上設有裝配扣，所述裝配扣卡扣連接于所述電池倉的所述開口的邊緣處。

在本實用新型的一個實施例中，所述底蓋上設有螺釘孔，所述主機上設有與所述螺釘孔對應的螺釘柱。

與現有技術相比，本實用新型的有益效果是：通過在主機的背面上設置具有開口的電池倉，將電池放置在電池倉內，并用電池蓋封閉開口，再將血壓計本體連接在充氣袖帶上，從而方便了電池的取放和血壓計本體與充氣袖帶的裝拆，提高了操作效率。

附圖說明

下面結合附圖和實施例對本實用新型作進一步描述。

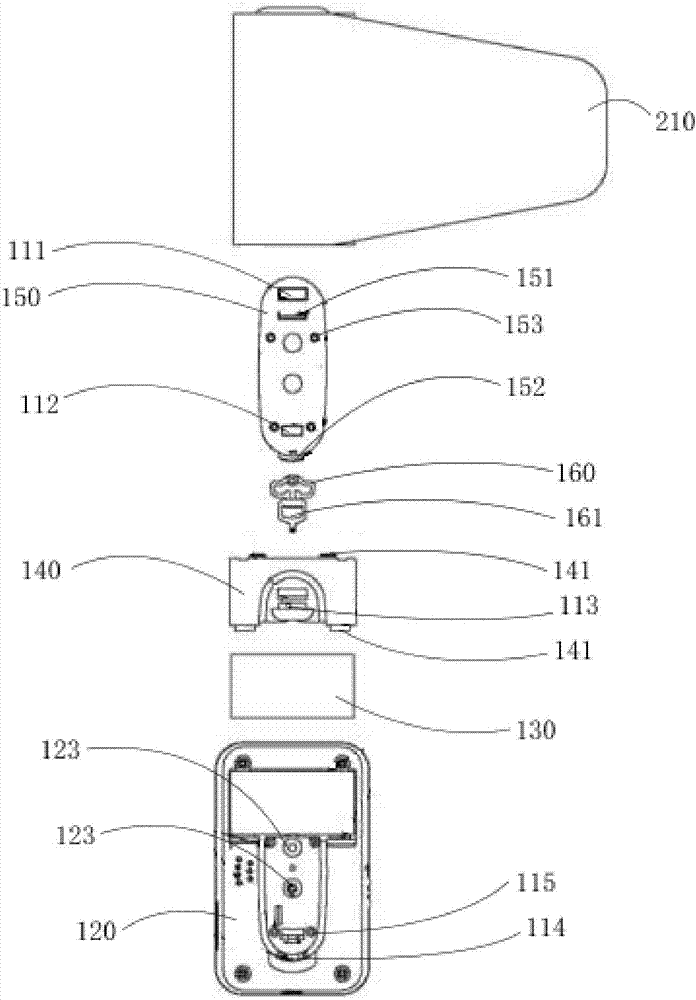

圖1是根據本實用新型實施例的臂式血壓計的爆炸圖；

圖2是根據本實用新型實施例的臂式血壓計的另一個視角的爆炸圖；

圖3是根據本實用新型實施例的臂式血壓計的剖視示意圖。

附圖標記：

血壓計本體110；第一卡孔111；第二卡孔112；第三卡孔113；第四卡孔114；螺釘柱115；

主機120；開口121；電池倉122；通孔123；

電池130；

電池蓋140；裝配扣141；

底蓋150；第三卡勾151；第四卡勾152；螺釘孔153；

拆卸彈片160；拆卸孔161；

充氣袖帶200；

主體210；

裝配板220；第一卡勾221；第二卡勾222；

第一導管231；第二導管232。

具體實施方式

在本實用新型的描述中，需要理解的是，術語“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

以下將結合附圖對本實用新型實施例的臂式血壓計進行詳細說明。

如圖1至圖3所示，根據本實用新型實施例的臂式血壓計包括：血壓計本體110以及充氣袖帶200。其中，血壓計本體110包括：主機120、電池130和電池蓋140，主機120的背面設有具有開口121的電池倉122，電池130設于電池倉122內，電池蓋140封閉電池倉122的開口121，血壓計本體110的背面與充氣袖帶200的外側面可拆卸地連接。

具體地，血壓計本體110的背面和充氣袖帶200的外側面可以設置卡扣結構、插銷結構等可拆卸式結構，從而可以將血壓計本體110與充氣袖帶200分離或者連接。當將血壓計本體110與充氣袖帶200分離后，可以直接打開電池蓋140，并將電池130從開口121出取出，從而完成電池130的拆卸。反之可完成電池130與主機130的裝配，并將血壓計本體110連接在充氣袖帶200上。由此，電池130的取放和血壓計本體110與充氣袖帶200的裝拆方便，避免了現有技術中的電池取放和血壓計本體與充氣袖帶裝拆操作繁瑣的問題。

根據本實用新型實施例的臂式血壓計，通過在主機120的背面上設置具有開口121的電池倉122，將電池130放置在電池倉122內，并用電池蓋140封閉開口121，再將血壓計本體110連接在充氣袖帶200上，從而方便了電池130的取放和血壓計本體110與充氣袖帶200的裝拆，提高了操作效率。

在本實用新型的一個具體實施方式中，充氣袖帶200包括：主體210和裝配板220。具體地，裝配板220連接在主體210的外側面，裝配板220的外側面上設有第一卡勾221，血壓計本體110的背面設有與第一卡勾221配合的第一卡孔111。具體地，在主機120或者電池蓋140上可以設有第一卡孔111，從而血壓計本體110可以和充氣袖帶200卡扣連接，方便血壓計本體110與充氣袖帶200的裝拆。裝配板220固定在主體210的外側面，裝配板220和血壓計本體110的材質比較硬，從而方便將血壓計本體110固定在裝配板220上。

在本實用新型的一個具體實施方式中，充氣袖帶200還包括第一導管231、第二導管232和氣囊，氣囊用于充氣和放氣，氣囊設置在主體210的內部，第一導管231和第二導管232均與氣囊連通，主機120上設有與第一導管231和第二導管232配合的兩個通孔123，第一導管231和第二導管232適于穿過通孔123與主機120內部連通。具體地，充氣袖帶200包括兩個間隔開設置的第一導管231和第二導管232。第一導管231和第二導管232穿過裝配板220，第一導管231的凸出于裝配板220長度大于第二導管232凸出于裝配板220的長度。主機120內還包括氣泵和控制電路板，第一導管231和第二導管232分別穿過兩個通孔123與氣泵連通，從而氣泵可以通過第一導管231和第二導管232與充氣袖帶200的氣囊連通。由此，通過第一導管231和第二導管232，主機120內部的氣泵可以和充氣袖帶200的氣囊連通。

在本實用新型的一個實施例中，血壓計本體110還包括底蓋150，底蓋150裝配連接在主機120上，并且底蓋150位于電池倉122的下方，底蓋150上設有與第一卡勾221配合的第一卡孔111。由此，通過第一卡孔111和第一卡勾221的裝配，血壓計本體110可以和充氣袖帶200進行卡扣連接。

進一步地，血壓計本體110還包括拆卸彈片160，拆卸彈片160可變形地或者可移動地設置在主機120的背面和底蓋150之間，裝配板220上間隔開設有第一卡勾221和第二卡勾222，底蓋上設有與第二卡勾222配合的第二卡孔112，拆卸彈片160設有與第二卡勾222配合的拆卸孔161，當第二卡勾222嵌入第二卡孔112和拆卸孔161時，拆卸彈片160的至少一部分與第二卡勾222止擋。由此，由于拆卸彈片160的至少一部分與第二卡勾222止擋，可以擠壓、推拉或者移動拆卸彈片160以使第二卡勾222脫出第二卡孔112。

可選地，底蓋160上設有滑動槽，拆卸彈片160的至少一部分適于露出滑動槽。當血壓計本體110和充氣袖帶200裝配連接成一體時，第二卡勾222穿過拆卸彈片160的拆卸孔161，拆卸彈片160的至少一部分露出滑動槽，從而可以擠壓或者推拉拆卸彈片160使拆卸彈片160發生變形，以使拆卸彈片160擠壓第二卡勾222，進而第二卡勾222移動并脫出第二卡孔112，再將第一卡勾221輕微用力以使其脫出第一卡孔111，從而可以方便地拆卸血壓計本體110和充氣袖帶200。或者使拆卸彈片160移動以使第二卡勾222移動，進而第二卡勾222脫出第二卡孔112，亦可以拆卸血壓計本體110和充氣袖帶200。

在本實用新型的一個具體實施方式中，電池蓋140上設有第三卡孔113，底蓋150上設有與第三卡孔113配合的第三卡勾151。進一步地，主機120上設有第四卡孔114，底蓋150上設有與第四卡孔114配合的第四卡勾152。由此，可以將底蓋150通過第三卡孔113和第三卡勾151的裝配與第四卡孔114和第四卡勾152的裝配卡扣連接在主機120上。

可選地，底蓋150形成為長圓形、矩形或者橢圓形，第三卡勾151和第四卡勾152沿底蓋150的長度方向間隔開設置。由此，第三卡勾151和第四卡勾152結構設置更加合理。

在本實用新型的一個具體實施方式中，電池蓋140上設有裝配扣141，裝配扣141卡扣連接于電池倉122的開口121的邊緣處。由此，電池蓋140可以通過裝配扣141卡扣連接在電池倉122的開口121的邊緣處，方便電池130的更換及裝拆。

可選地，底蓋150上設有螺釘孔153，主機120上設有與螺釘孔153對應的螺釘柱115。由此，底蓋150和主機120的螺釘連接方式可以增強底蓋150和主機120的連接可靠性。

最后說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制，盡管參照較佳實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的宗旨和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
