本實用新型涉及醫用采血器械領域，特別涉及一種自帶彈射機構的頭部按壓式一次性使用的安全采血器（或稱采血針）。該采血器使用后頭部具有明顯縮進，以區別使用前頭部外觀形態。

背景技術：

在醫用采血領域中，一次性采血器以其體積小、使用安全、操作方便為特色深受醫護人員和病人歡迎，目前在各醫療機構以及糖尿病患者中大量使用。這種采血器自帶彈射機構，結構緊湊，整體一次性使用，既安全又方便，因此具有較強的市場發展潛力。

中國專利CN2619583Y曾公告授權了一件名稱為《自鎖型一次性安全自動采血針》的實用新型專利。該專利給出了一種具有代表性的傳統蓋帽型頭部按壓式一次性采血器。其結構包含外殼、端蓋、針芯、彈簧、推發器和蓋帽。在裝配狀態下，端蓋上設有一對彈性爪，該彈性爪利用卡鉤和夾持力將針芯兩側的側耳卡住；彈簧頂壓在端蓋與針芯之間；當采血器頭部受到按壓時，推發器向后移動通過斜面迎擊兩個彈性爪并迫使彈性爪張開，從而引發針芯脫鉤并在彈簧的推動下產生射擊穿刺。所謂蓋帽型是指采血器頭部采用蓋帽的結構形式，即蓋帽套裝在采血器頭部，蓋帽上伸出一檢測桿既可以用來檢測針芯鎖定狀態又可以用于保護針尖。

中國專利CN205107692U公告授權了一件名稱為《改進型頭部按壓式一次性采血器》的實用新型專利。該專利的附圖1至附圖4給出了一種具有代表性的傳統扭帽型頭部按壓式一次性采血器。其基本結構以及工作原理與上述中國專利CN2619583Y類似，不同之處在于：采血器頭部采用扭帽的結構形式，使用時先要擰轉扭帽，使針芯與保護桿之間的頸部斷裂，然后拔掉保護桿和扭帽。

上述兩類頭部按壓式一次性采血器的核心結構均是彈射機構，即由端蓋上的一對彈性爪、針芯上的一對側耳、彈簧以及推發器上的斜面之間相互配合所形成的彈射機構。這種彈射機構，結構成熟，特點鮮明，但是從使用者用戶體驗的角度來看，由于采血時頭部按壓后完全回彈，因此仍存在一些不足：第一，從外觀上無法識別使用前后的頭部形態；第二，頭部按壓后完全回彈使得頭部有反作用力作用于剛剛采完血的手指，沒有明顯的停頓，使用手感不好，用戶體驗不佳。

以往此類產品的設計更多的是關注采血效果，而現在隨著技術的不斷進步以及人們生活水平提高，此類產品設計的理念是：在保證采血效果的前提下，更多的關注用戶體驗，比如，第一，使用手感；第二，視覺感受；第三用戶心理等。為此，如何更好和有效的解決上述問題是本實用新型研究的課題。

技術實現要素：

鑒于以上現有技術存在的不足，本實用新型提供一種縮頭型頭部按壓式一次性采血器，其目的是要解決上述采血器頭部按壓后完全回彈，不能縮進所帶來的無法識別使用前頭部外觀形態以及無明顯停頓使用手感差的問題。

為達到上述目的，本實用新型采用的技術方案是：一種縮頭型頭部按壓式一次性采血器，包括外殼、針芯、彈簧以及推發器；

所述外殼內定位設有至少兩個彈性爪，所有彈性爪共同形成一個彈性夾；

所述針芯被夾持在彈性夾中，彈簧頂壓在針芯尾部并作用在針芯的彈射方向上，彈性夾利用各彈性爪末端的卡鉤和夾持力將針芯卡夾住形成發射前鎖定；

所述推發器頭部從外殼前端伸出，推發器身體滑動連接在外殼中，推發器對應各彈性爪迎面設有迫使彈性爪末端向側向張開的斜面；

其創新在于：所述彈性爪末端的側向設有擋肩，對應該擋肩在推發器上設有擋塊；對應彈性爪末端在針芯側部設有墊臺，墊臺在針芯發射后自由狀態下處于支撐彈性爪末端的位置；

在發射前鎖定狀態下，按壓采血器頭部的推發器伸出端時，推發器相對外殼向后移動，彈性爪沿斜面爬升，同時斜面迫使彈性爪側向張開，當彈性爪側向張開至脫鉤臨界點后針芯在彈簧作用下發射，發射后針芯在自由狀態下墊臺支撐彈性爪末端，迫使彈性爪側向的擋肩占位并阻止推發器上的擋塊回退，使推發器伸出端相對外殼頭部處于縮進狀態。

上述技術方案的有關內容和變化解釋如下：

1．上述方案中，所述“外殼”、“針芯”、“彈簧”和“推發器”的基本結構以及功能和作用均為現有技術。可以參見本實用新型背景技術所引用的技術內容。

2．上述方案中，所述“斜面”包括平面、弧面或錐面，但不論如何均相對采血器軸線傾斜設置，從而構成斜面。換句話說，斜面具有平面形式的斜面、凹面形式的斜面（斜面在傾斜方向上由多段直線構成，在垂直傾斜方向上形成凹面或凸面，但本質還是斜面）、錐面形式的斜面和弧面形式的斜面（斜面在傾斜方向上由至少一段凹弧或/和凸弧構成，但本質還是斜面）四種類型。在本實用新型中任何一種均可適用，具體可根據實際情況來確定。其中，第一種是平面形式的斜面；第二種是凹面形式的斜面；第三種是錐面形式的斜面；第四種是弧面形式的斜面。

3．上述方案中，所述“前端”中的“前”是指采血器中針尖所指方向。所述“向后”中的“后”是指“前”的反方向。

4．本實用新型縮頭型頭部按壓式一次性采血器包含扭帽型和蓋帽型兩種結構。即本實用新型一次性采血器通常情況下設有保護帽，而保護帽的結構形式可以采用扭帽型或蓋帽型。這并不影響實現本實用新型目的。

本實用新型的設計原理和構思是：為了使頭部按壓式一次性采血器使用后推發器伸出端相對外殼頭部具有明顯的縮進效果，本實用新型在彈性爪末端設有擋肩，在推發器上對應該擋肩設有擋塊，在針芯側部對應彈性爪末端設有墊臺，按壓采血器頭部時，推發器相對外殼向后移動，彈性爪沿斜面爬升，同時斜面迫使彈性爪側向張開，當彈性爪側向張開至脫鉤臨界點后針芯在彈簧作用下發射，發射后針芯在自由狀態下墊臺支撐彈性爪末端，迫使彈性爪的擋肩占位并阻止推發器上的擋塊回退，使推發器伸出端相對外殼頭部處于縮進狀態。

由于上述技術方案的運用，本實用新型與現有技術相比具有以下優點和效果：

1．由于本實用新型解決了采血器使用后頭部完全回彈，不能縮進的問題，因此可以讓使用者容易識別使用前和使用后采血器頭部的外觀形態，明顯提高了采血器產品使用狀態的辨識度。

2．由于本實用新型采血器使用后推發器伸出端不會完全回彈，具有明顯的縮進，因此在使用中用戶可以明顯地感受到停頓，操作者也可以明顯地感受到停頓，使用手感好，用戶體驗佳。符合當今采血器產品注重使用手感、視覺感受以及用戶心理等用戶體驗的設計理念。

3．本實用新型結構簡單，構思巧妙，沒有增加其他結構件，只要對原有模具進行改進即可實現，幾乎沒有增加成本，因此與現有技術相比具有突出的實質性特點和顯著的進步。

附圖說明

圖1為本實用新型實施例縮頭型頭部按壓式一次性采血器立體分解圖；

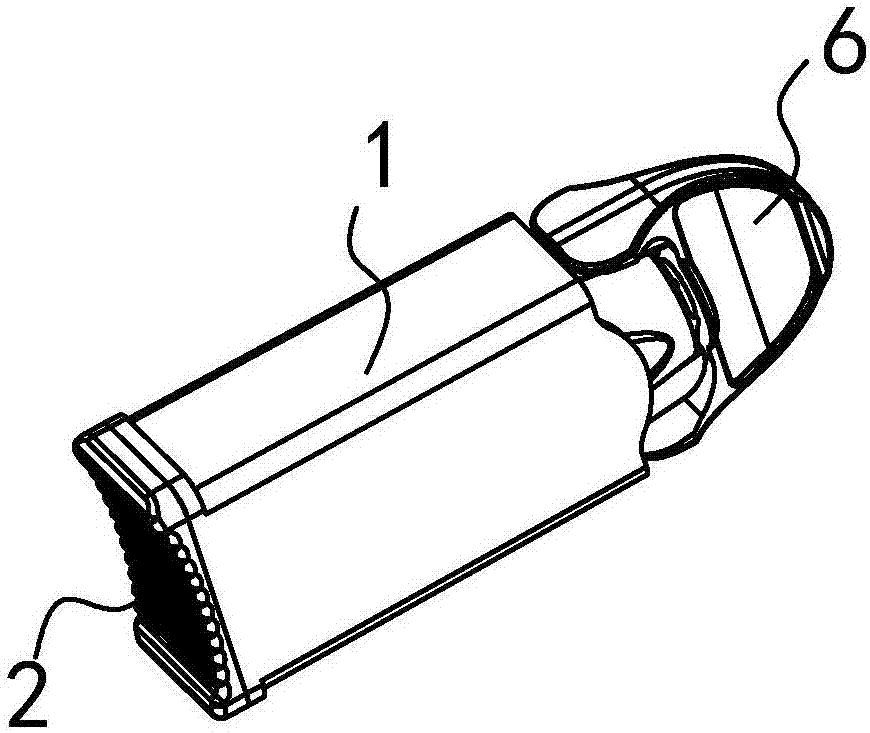

圖2為本實用新型實施例縮頭型頭部按壓式一次性采血器立體圖；

圖3為本實用新型實施例尾蓋立體圖；

圖4為圖3中的局部放大圖；

圖5為本實用新型實施例針芯立體圖；

圖6為圖5中的局部放大圖；

圖7為本實用新型實施例推發器立體圖；

圖8為圖7中的局部放大圖；

圖9為本實用新型實施例外觀主視圖；

圖10為本實用新型實施例初始裝配狀態剖視圖；

圖11為本實用新型實施例卸除扭帽狀態剖視圖；

圖12為本實用新型實施例按壓發射狀態剖視圖；

圖13為本實用新型實施例按壓發射狀態立體剖視圖；

圖14為本實用新型實施例按壓發射狀態立體剖視圖。

以上附圖中的標號說明如下：

1．外殼；2．尾蓋；3．針芯；4．彈簧；5．推發器；6．扭帽；7．彈性爪；8．斜面；9．卡鉤；10．擋肩；11．墊臺；12．側耳；13．缺口；14．擋塊；15．延伸體。具體實施方式

下面結合附圖及實施例對本實用新型作進一步描述：

實施例：一種縮頭型頭部按壓式一次性采血器

如圖1-圖12所示，該一次性采血器由外殼1、尾蓋2、針芯3、彈簧4、推發器5和扭帽6組成（見圖1和圖2）。

在裝配狀態下（見圖10），尾蓋2蓋在外殼1尾部端口處，尾蓋2在外殼1內伸出兩個面對面對稱布置的彈性爪7，這兩個彈性爪7共同形成一個彈性夾。所述針芯3被夾持在彈性夾中，彈簧4頂壓在針芯3尾部并作用在針芯3的彈射方向上，彈性夾利用各彈性爪7末端的卡鉤9和夾持力將針芯3卡夾住形成發射前鎖定。所述推發器5頭部從外殼1前端伸出，推發器5身體滑動連接在外殼1中，推發器5對應各彈性爪7迎面設有迫使彈性爪7末端向側向張開的斜面8。扭帽6套裝在推發器5頭部，扭帽6上的保護套套在針芯3頭部的保護桿上。

本實施例以上內容均為現有技術，本實用新型的創新在于：所述彈性爪7末端的側向設有擋肩10（見圖3和圖4），對應該擋肩10在推發器5上設有擋塊14（見圖7和圖8）；對應彈性爪7末端在針芯3側部設有墊臺11（見圖5和圖6），墊臺11在針芯3發射后自由狀態下處于支撐彈性爪7末端的位置。

在發射前鎖定狀態下，按壓采血器頭部的推發器5伸出端時，推發器5相對外殼1向后移動，彈性爪7沿斜面8爬升，同時斜面8迫使彈性爪7側向張開，當彈性爪7側向張開至脫鉤臨界點后針芯3在彈簧4作用下發射，發射后針芯3在自由狀態下墊臺11支撐彈性爪7末端，迫使彈性爪7側向的擋肩10占位并阻止推發器5上的擋塊14回退，使推發器5伸出端相對外殼1頭部處于縮進狀態。

在本實施例中，所述擋肩10阻止擋塊14隨推發器5回退的作用面垂直于彈性爪7側向張開所形成的平面。

在本實施例中，所述針芯3的側部設有側耳12，在發射前鎖定狀態下，各彈性爪7末端的卡鉤9勾住側耳12，側耳12在針芯3軸向位于墊臺11前方，墊臺11在針芯3徑向的寬度小于或等于側耳12在針芯3徑向的寬度。所述墊臺11與側耳12之間設有缺口13，缺口13在針芯3后退中用于容納彈性爪7末端，并阻止針芯3二次進入發射前鎖定狀態。

在本實施例中，所述推發器5上設有延伸體15，所述擋塊14設在延伸體15上。

本實施例使用時動作過程如下：

（1）初始裝配狀態

如圖10所示，整個采血器由外殼1、尾蓋2、針芯3、彈簧4、推發器5和扭帽6構成，其中，彈簧4處于預壓狀態，針芯3處于發射前鎖定狀態，采血器設有扭帽6（保護帽）。

（2）卸除扭帽狀態

如圖11所示，一只手握持采血器外殼1，另一只手扭轉并撥除扭帽6。

（3）按壓發射狀態

如圖12、圖13和圖14所示，將采血器頭部的推發器5伸出端對準采血部位按壓，推發器5相對外殼1向后移動，彈性爪7沿斜面8爬升，同時斜面8迫使彈性爪7側向張開，當彈性爪7側向張開至脫鉤臨界點后針芯3在彈簧4作用下發射，發射后針芯3在自由狀態下墊臺11支撐彈性爪7末端，迫使彈性爪7側向的擋肩10占位并阻止推發器5上的擋塊14回退，使推發器5伸出端相對外殼1頭部處于縮進狀態。

下面針對本實用新型的其他實施情況以及變化作如下說明：

1．以上實施例盡管給出的是扭帽型頭部按壓式一次性采血器，但本實用新型不局限于此，也適用于蓋帽型頭部按壓式一次性采血器。扭帽和蓋帽是采血器保護帽的兩種形式，但這兩種形式與本實用新型的創新點無關，這是本領域技術人員能夠理解和認知的情況。

2．在以上實施例中，由兩個彈性爪7共同形成的一個彈性夾都是從尾蓋2內端面延伸出的延伸結構。但本實用新型不局限于此，彈性夾可以直接由外殼1延伸形成。比如將外殼1設計成上下兩半拼合而成，每半個外殼中延伸出一個彈性爪，當外殼兩半拼合后兩個彈性爪共同形成的一個彈性夾。此時，可以同時將尾蓋2省去，合并到兩半型的外殼中。所以，在權利要求1中沒有將尾蓋2以及尾蓋2上延伸設有彈性爪結構寫為必要條件，這是本領域技術人員能夠理解和認知的情況。

3．在以上實施例中，彈性夾均由兩個彈性爪面對面對稱布置共同形成。但本實用新型在彈性爪的數量方面并非局限于兩個，可以包含兩個以上的情況，比如三個、四個、五個等，這些彈性爪可以圍繞針芯周圍布置也同樣能夠達到本實用新型的目的，實現相同的技術效果。這是本領域技術人員容易理解的變化情況。

上述實施例只為說明本實用新型的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本實用新型的內容并據以實施，并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所作的等效變化或修飾，都應涵蓋在本實用新型的保護范圍之內。
