本實用新型涉及醫療器械技術領域，具體為一種適用于風濕病患者的理療裝置。

背景技術：

風濕病是一組侵犯關節、骨骼、肌肉、血管及有關軟組織或結締組織為主的疾病，其中多數為自身免疫性疾病。發病多較隱蔽而緩慢，病程較長，且大多具有遺傳傾向。風濕病是臨床上的常見病和多發病，發病時肢體麻木疼痛，目前，臨床上對于風濕疼痛的治療大多使用貼膏藥的方式進行治療，這樣藥物擴散非常慢，且效果不明顯。

在中國發明專利申請公開說明書CN 204446268 U中公開的風濕病熱敷裝置，雖然可以通過將浸熱的毛巾通過開口放入敷體內，毛巾上的水通過漏水口流入瀝水槽內，可將瀝水槽內的水通過排水孔排出，通過粘扣相互粘貼，可將敷體環繞在頸上，或其它需要熱敷的部位，雖然可以對風濕疼痛進行治療，但是浸熱的毛巾并不能保證溫度的恒定，需要不停的更換浸熱的毛巾，而且該裝置沒有對排出的水進行處理，容易造成水資源的浪費，從而降低了使用的效率。

技術實現要素：

本實用新型的目的在于提供一種適用于風濕病患者的理療裝置，具備熱敷溫度恒定的優點，解決了上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種適用于風濕病患者的理療裝置，包括熱敷裝置，所述熱敷裝置的左側設有粘接體，所述熱敷裝置的右側設有延伸體，所述熱敷裝置包括外層，所述外層的正面設有熱敷面，所述外層的底部設有絕緣塊，所述絕緣塊的底部設有電線，所述電線的另一端固定連接有控制器，所述控制器的底部通過電線固定連接有插座，所述插座的右側固定連接有插頭。

所述熱敷裝置的內部設有加熱層，所述加熱層與外層之間設有內層，所述絕緣塊與外層、內層和加熱層均固定連接，所述絕緣塊的內部包括電線，所述電線的頂部固定連接有加熱座，所述加熱座的頂部固定連接有電熱絲。

優選的，所述控制器的正面設有按鍵一，所述按鍵一的左側設有按鍵二和按鍵三，所述按鍵二位于按鍵三的下側。

優選的，所述按鍵一、按鍵二和按鍵三均呈圓形形狀。

優選的，所述絕緣塊為有機橡膠。

優選的，所述加熱層的外表面是由耐火材料制成。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置控制器，通過控制器來控制電線連接的加熱座上電熱絲的溫度，達到了熱敷溫度恒定的效果。

2、本實用新型通過設置電熱絲，為熱敷裝置提供熱量來源，通過設置延伸體和粘接體，可以進行自由的粘接，可以根據不同的粘接位置，來適應不同的熱敷位置，通過設置控制器能夠方便對溫度進行操作，通過加熱層的外表面是由耐火材料制成，而且熱敷裝置設置有內層，使得熱敷裝置的安全性得到保障，通過設置絕緣塊來防止電線的漏電，從而有效的解決了風濕病帶來疼痛的問題。

附圖說明

圖1為本實用新型結構示意圖；

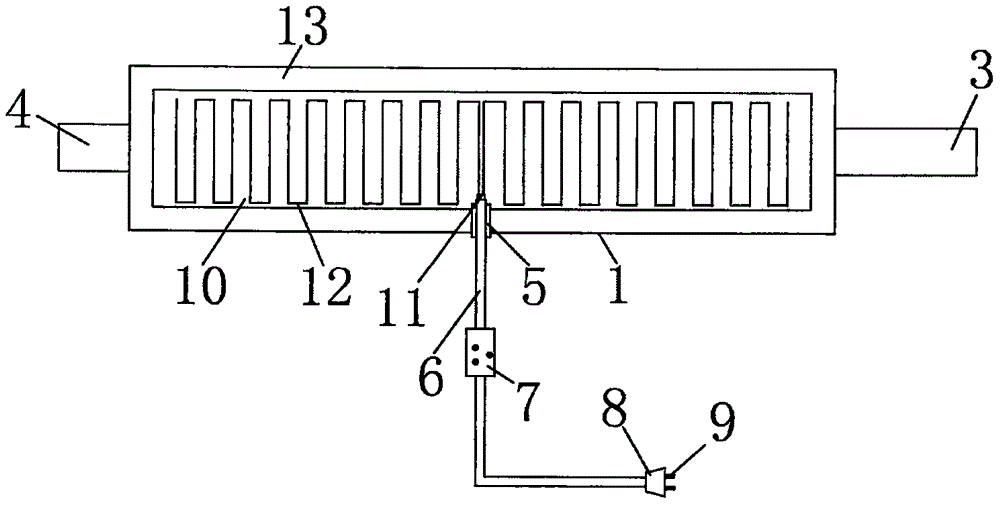

圖2為本實用新型內部結構示意圖；

圖3為本實用新型內部結構俯視圖；

圖4為本實用新型結構底部示意圖；

圖5為本實用新型控制器結構示意圖。

圖中：1熱敷裝置、2外層、3延伸體、4粘接體、5絕緣塊、6電線、7控制器、71按鍵一、72按鍵二、73按鍵三、8插座、9插頭、10加熱層、11加熱座、12電熱絲、13內層、14熱敷面。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，一種適用于風濕病患者的理療裝置，包括熱敷裝置1，熱敷裝置1的左側設有粘接體4，粘結體4主要用來對熱敷裝置1進行固定，使熱敷裝置1在使用者身上不易掉下，熱敷裝置1的右側設有延伸體3，通過設置延伸體3來調節熱敷裝置1進行熱敷的面積大小，通過設置延伸體3和粘接體4，可以進行自由的粘接，可以根據不同的粘接位置，來適應不同的熱敷位置，熱敷裝置1包括外層2，通過設置外層2能夠對加熱層10進行保護，外層2的正面設有熱敷面14，通過設置熱敷面14，患者使用時，把熱敷面14對準所需要熱敷的部位進行熱敷，外層2的底部設有絕緣塊5，絕緣塊5為有機橡膠，通過設置絕緣塊5來防止漏電現象，絕緣塊5的底部設有電線6，通過設置電線6進行電能的傳播，電線6的另一端固定連接有控制器7，通過控制器7來控制熱敷裝置1，控制器7的正面設有按鍵一71，通過設置子按鍵一71來控制熱敷裝置1電源的開與關，按鍵一71的左側設有按鍵二72和按鍵三73，按鍵二72位于按鍵三73的下側，通過設置按鍵二72來控制熱敷裝置1的溫度恒定在40攝氏度，通過設置按鍵三73來控制熱敷裝置1的溫度恒定在50攝氏度，按鍵一71、按鍵二72和按鍵三73均呈圓形形狀，控制器7的底部通過電線6固定連接有插座8，插座8的右側固定連接有插頭9，通過設置插座8和插頭9與電源進行連接，從而為熱敷裝置1提供電力。

熱敷裝置1的內部設有加熱層10，通過設置加熱層10來進行熱敷，加熱層10的外表面是由耐火材料制成，通過加熱層10為耐火材料，來防止意外發生，加熱層10與外層2之間設有內層3，通過加熱層10的外表面是由耐火材料制成，而且熱敷裝置1設置有內層13，使得熱敷裝置1的安全性得到保障，絕緣塊5與外層2、內層13和加熱層10均固定連接，通過設置絕緣塊5來防止電線6的漏電，從而有效的解決了風濕病帶來疼痛的問題，絕緣塊5的內部包括電線6，通過電線6外層是絕緣塊5來防止漏電，電線6的頂部固定連接有加熱座11，加熱座11的頂部固定連接有電熱絲12，通過設置加熱座11來為電熱絲12提供電力，通過設置電熱絲12，為熱敷裝置1提供熱量來源，通過設置控制器7，通過控制器7來控制電線6連接的加熱座11上電熱絲12的溫度，達到了熱敷溫度恒定的效果。

工作原理：該適用于風濕病患者的理療裝置使用時，通過把插座8和插頭9與電源連接，提供電力來源，然后把熱敷面14對準所需要熱敷的部位，通過延伸體3和粘接體4粘接來固定熱敷裝置1，通過控制器7上的按鍵一71來接通電源，再根據使用者的情況選擇其適宜的溫度，當需要溫度較高時，通過按鍵三73使加熱座11上的電熱絲12發熱，使熱敷裝置1的溫度達到50攝氏度，當需要溫度較低時，通過按鍵二使加熱座11上的電熱絲12發熱，使熱敷裝置1的溫度達到30攝氏度，當熱敷裝置1使用完后，再次通過按鍵一71來關閉電源，最后拔掉電源上的插座8和插頭9。

綜上所述：該適用于風濕病患者的理療裝置，通過延伸體3、粘接體4、絕緣塊5、控制器7、按鍵一71、按鍵二72、按鍵三73、插座8、插頭9、加熱層10、加熱座11、電熱絲12和內層13，解決了風濕病帶來疼痛的問題。
