本實用新型屬于一種醫療器具，具體涉及一種智能點滴架。

背景技術：

眾所周知，不論是在醫院、還是在家里，看護臥床點滴中的病患非常辛苦，一方面照顧起居飲食，更讓人心力憔悴的就是連續不斷的點滴換藥。因為如果藥液滴盡了，沒有及時發現后果是很嚴重的，這樣看護者沒有完整的時間休息，所以疲憊不堪是普遍現象。

專利名稱為《全自動膀胱沖洗裝置》公開的技術方案(專利號201210260970.6)，可以說在朝著解決上述問題方向又邁進了一步。它借助一重量傳感器來檢測藥液變化，并控制對應的微型閥門進行調控以及報警提示。本專利所涉及的重量傳感器結合圖形及描述，更接近市售手提式電子秤。

技術實現要素：

本實用新型的目的：在于減輕看護病患點滴過程中，醫護人員和患者的疲勞程度；也能有效避免因藥液滴盡后，未能及時發現出現的醫療事故。

實現本實用新型目的的技術方案是：包括移動座、套管、接頭、伸縮桿、橫架、掛鉤及數據處理器，其特征是：在伸縮桿10的頂端安裝有支架座9、橫托4；兩個帶內置U形應變片80且外端部安有掛鉤1的橫架2，它們的里端經各自的鉸鏈軸6與縱支架7分別活連接；每個橫架2的中部穿進限位框30上的限位孔31中；橫托4的上面設有兩個凸起支點5。

外側帶絕緣面、內側夾有絕緣墊層82的U形應變片80，嵌入到橫架2沒有掛鉤1的一端內，U形應變片端頭81露在外面，經數據線與數據處理器18連接。

橫托4的上部中間設有向上的縱支架7，橫托4的上部兩端分別設有向上的限位框30。

兩個凸起支點5位于橫托4的上部、限位框30和縱支架7中間，凸起支點5的上端與橫架2相接觸。

限位孔31為上下方向的長方形孔，橫架2的橫截面尺寸比限位孔31尺寸略小，可以上下自由移動，左右為緊密配合狀態。

本實用新型具有以下有益效果：不再需要醫護人員或患者一直注視藥液剩余量，能夠減輕醫護人員或患者的疲勞度和不必要的醫療事故發生。

附圖說明

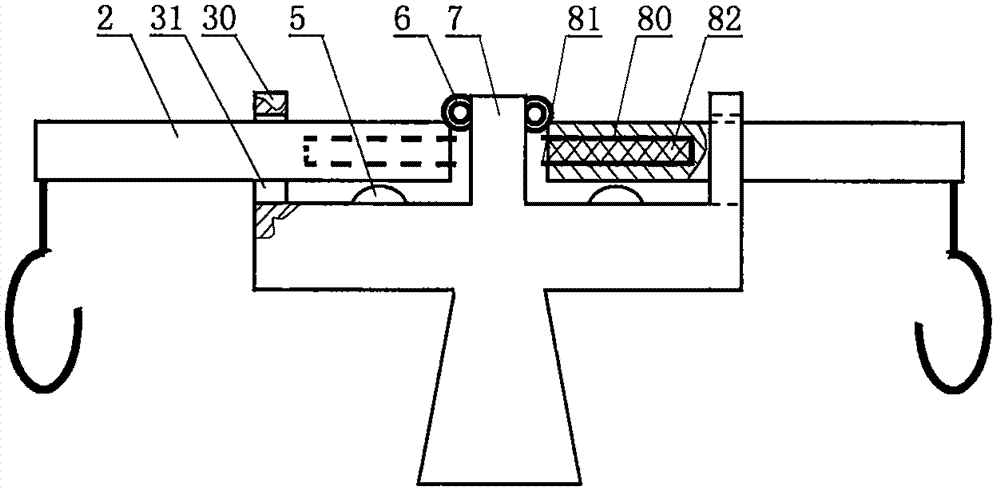

圖1是本實用新型的主視圖；圖2是伸縮桿10以上部分兩倍放大圖的局部剖視圖。

圖1、2中：1.掛鉤，2.橫架，30.限位框，31.限位孔，4.橫托，5.凸起支點，6.鉸鏈軸，7.縱支架，80.U形應變片，81.U形應變片端頭，82.絕緣墊層，9.支架座，10.伸縮桿，11.顯示屏，12.A蜂鳴器，13.B蜂鳴器，14.轉換開關，15.接頭，16.套管，17.移動座，18.數據處理器。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型加以進一步詳細說明。

本實用新型一個實施例如附圖1、2所示，伸縮桿10、接頭15、套管16、移動座17以及數據處理器18和現有技術基本相同，故在本說明書中從略。

在伸縮桿10的頂端安裝有支架座9、橫托4；兩個帶內置U形應變片80且外端部安有掛鉤1的橫架2，它們的里端經各自的鉸鏈軸6與縱支架7分別活連接；每個橫架2的中部穿進限位框30上的限位孔31中；橫托4的上面設有兩個凸起支點5。需要強調的是U形應變片80的結構，它外側帶絕緣面、內側夾有絕緣墊層82的U形應變片80，嵌入橫架2沒有掛鉤1的一端內，U形應變片端頭81露在外面，經數據線與數據處理器18連接。加絕緣墊層82防止信號自我短路，另外的絕緣面消除金屬橫架2對它的干擾，采用U形結構就會有兩層應變片都在受到應力影響，是雙倍的信號輸出，有利于提高檢測精度。絕緣墊層82置于U形應變片80中間，另一個作用是橫梁2的受力點處硬度下降，變形集中，幅度變大，信號輸出的靈敏度更高。應變片是電子秤等普遍采用的測力元件，是利用了電阻值與受力之間的線性關系原理，U形應變片80是將普通直形的再設計。

橫托4的上部中間設有向上的縱支架7，橫托4的上部兩端分別設有向上的限位框30。限位孔31為上下方向的長方形孔，橫架2的橫截面尺寸比限位孔31尺寸略小，可以上下自由移動，左右為緊密配合狀態。使得每個橫架2可以上下自由移動，又能限制左右方向的偏移。

兩個凸起支點5位于橫托4的上部、位于限位框30和縱支架7中間，凸起支點5的上端與橫架2相接觸。相當于杠桿的支點，使得U形應變片80受力被放大，有利于信號精度提高。當藥液重量較重時，橫架2有一定的下彎曲，其下邊沿接觸到限位框30的內下沿，受到限位框30的支撐并受到保護，不再繼續彎曲變形。

使用時，醫護人員根據藥液的體積\重量關系，在觸屏式顯示屏11上設定下限報警值，使用轉換開關14調到對應的A蜂鳴器12或B蜂鳴器13即可。
