本實用新型涉及一種坐便輪椅。

背景技術：
：

輪椅是康復的重要工具，它不僅是肢體傷殘者和行動不便人士的代步工具，更重要的是使他們借助于輪椅進行身體鍛煉和參與社會活動。對于一些需要長期借助輪椅生活的人，上廁所成為了他們在日常生活中非常困難的一件事，因此市面上出現了坐便輪椅，在輪椅的坐板下安裝一個便盆，在需要上廁所時將坐板上的坐墊抽掉一部分，使輪椅上的人能夠坐在輪椅解決大小便問題，非常方便。但是這種現有的坐便輪椅也存在一些問題，如在輪椅上決絕完大小便之后需要立即清理便盆，不然在輪椅前進和后退過程時便盆中的污穢物容易沾染到坐墊上，又如便盆大多通過卡接方式安裝在坐板下方，放時間使用和在輪椅前進過程中容易發生松動，急需改進。

技術實現要素：
：

本實用新型的目的是為了解決現有技術中的問題，提供一種支撐板上通過插槽安裝有用于封閉連接口的隔板，能夠防止污穢物沾染到坐墊上，而且固定條側面上安裝有固定螺栓，通過固定螺栓能夠?qū)Ρ闩柽M行加固的坐便輪椅。

為了達到上述目的，本實用新型的技術方案是：

一種坐便輪椅，包括輪椅本體，所述輪椅本體上安裝有坐板，所述坐板包括與輪椅本體固定相連的支撐板和安裝在支撐板上的坐墊，所述坐墊上開設有開口朝向輪椅本體后側的安裝槽，所述安裝槽內安裝有形狀相匹配且可拆卸的移動坐墊，所述移動坐墊下方的支撐板的下底面上對稱安裝有固定條，所述支撐板的下底面上通過固定條活動卡接安裝有便盆，所述便盆和移動坐墊之間的支撐板上開設有連接口；所述便盆開口處的兩側上安裝有一體制造而成的卡條，所述固定條上開設有與卡條相匹配的卡槽，所述便盆通過卡條以及卡槽與兩側的固定條活動卡接；所述支撐板的側面上開設有插槽，所述插槽內活動安裝有隔板，所述支撐板通過隔板封閉連接口；所述移動坐墊的側面上安裝有第一拉手，所述隔板的側面上安裝有第二拉手。

所述固定條的側面上螺合安裝有固定螺栓，所述便盆通過固定螺栓壓緊固定。

所述支撐板下方的輪椅本體上安裝有2根固定柱，所述固定柱上安裝有踏板，2根所述固定柱之間活動套裝有支撐條。

所述支撐條上安裝有固定帶，所述固定帶的一端縫制在支撐條上，另一端通過魔術貼固定在支撐條上。

本實用新型的有益效果是：本實用新型的一種坐便輪椅，便盆通過卡條以及卡槽與兩側的固定條活動卡接，固定條的側面上螺合安裝有固定螺栓，通過固定螺栓能夠?qū)Ρ闩柽M行壓緊固定，能夠防止便盆在輪椅前進時發生松動；支撐板的側面上開設有插槽，插槽內活動安裝有隔板，支撐板通過隔板封閉連接口，在不便于清洗污穢物的場合中，可以對便盆和坐墊進行隔離，防止污穢物沾染到坐墊上。

附圖說明：

圖1為本實用新型的結構示意圖；

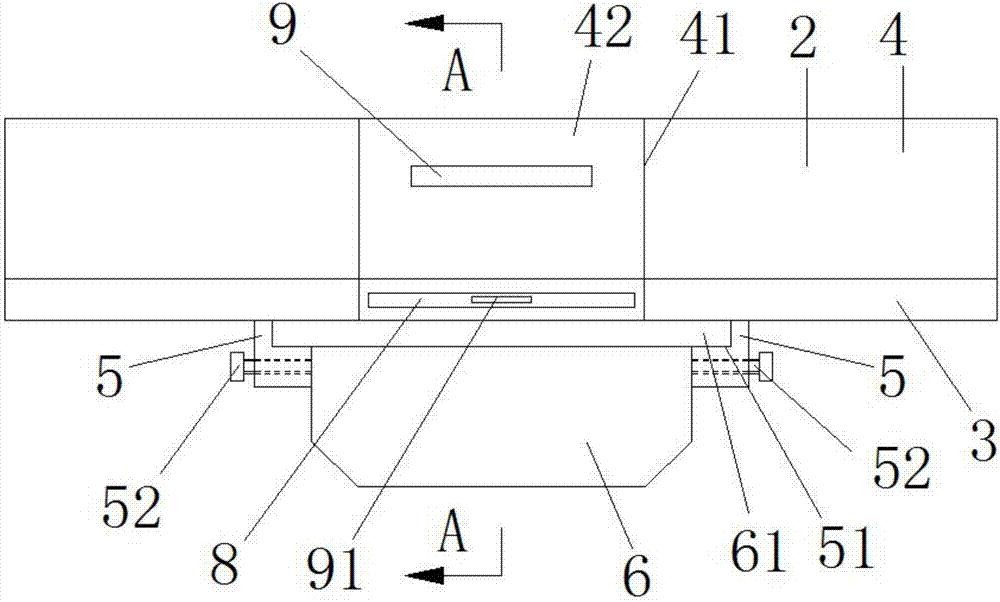

圖2為本實用新型坐板的放大結構示意圖；

圖3為圖2中A-A向的剖視圖。

具體實施方式：

實施例1

如圖1-3所示的一種坐便輪椅，包括輪椅本體1，所述輪椅本體1上安裝有坐板2，所述坐板2包括與輪椅本體1固定相連的支撐板3和安裝在支撐板3上的坐墊4。輪椅本體1為現有技術中的輪椅本體1，所述坐墊4上開設有開口朝向輪椅本體1后側的安裝槽41，所述安裝槽41內安裝有形狀相匹配且可拆卸的移動坐墊42，所述移動坐墊42下方的支撐板3的下底面上對稱安裝有固定條5，所述支撐板3的下底面上通過固定條5活動卡接安裝有便盆6，所述便盆6和移動坐墊42之間的支撐板3上開設有連接口31。所述便盆6開口處的兩側上安裝有一體制造而成的卡條61，所述固定條5上開設有與卡條61相匹配的卡槽51，所述便盆6通過卡條61以及卡槽51與兩側的固定條5活動卡接。所述固定條5的側面上螺合安裝有固定螺栓52，所述便盆6通過固定螺栓52壓緊固定。

所述支撐板3的側面上開設有插槽32，插槽32橫向穿過連接口31，所述插槽32內活動安裝有隔板8，所述支撐板3通過隔板8封閉連接口31，使便盆6和坐墊4隔離。所述移動坐墊42的側面上安裝有第一拉手9，所述隔板8的側面上安裝有第二拉手91，第一拉手9和第二拉手91便于移動坐墊42以及隔板8的拆卸。所述支撐板3下方的輪椅本體1上安裝有2根固定柱7，所述固定柱7上安裝有踏板74，2根所述固定柱7之間活動套裝有支撐條71，支撐條71可以為布料支撐的支撐條，支撐條71能夠起到對腿部的支撐作用，使輪椅使用者更舒適。所述支撐條71上安裝有固定帶72，所述固定帶72的一端縫制在支撐條71上，另一端通過魔術貼73固定在支撐條71上，固定帶72能夠?qū)κ褂幂喴问褂谜叩耐炔科鸬揭欢ǖ墓潭ㄗ饔谩?/p>

本實施例的一種坐便輪椅，便盆通過卡條以及卡槽與兩側的固定條活動卡接，固定條的側面上螺合安裝有固定螺栓，通過固定螺栓能夠?qū)Ρ闩柽M行壓緊固定，能夠防止便盆在輪椅前進時發生松動；支撐板的側面上開設有插槽，插槽內活動安裝有隔板，支撐板通過隔板封閉連接口，在不便于清洗污穢物的場合中，可以對便盆和坐墊進行隔離，防止污穢物沾染到坐墊上。
