本實用新型涉及頸椎治療技術領域，具體為一種用于疼痛科的可穿戴式頸椎輔助治療裝置。

背景技術：

在如今社會，隨著電子設備的普及，外加對于長時間坐著辦公室辦公的人來說，其大多時間都是處于不運動狀態，且頭頸部長時間處于下底位置，這就造成人們?cè)陂L(zhǎng)時間以此種生活方式下，會造成頭頸部疼痛現象，更有甚者會造成頸部畸形或更嚴重的其他病癥，因此社會上為應對此種人群而研發了一種可以穿戴的治療設備。

由于人們的生活和工作壓力，人們的頸椎經常會出現一定程度的彎曲，長時間后會影響人們的健康，現有的頸椎的輔助治療裝置中，不能及時糾正人體頸椎的異常彎曲，不能恢復人體頸椎的正常曲線，治療頸椎疼痛的效果差，功能單一。

技術實現要素：

本實用新型的目的在于提供一種用于疼痛科的可穿戴式頸椎輔助治療裝置，以解決上述背景技術中提出的不能及時糾正人體頸椎的異常彎曲，不能恢復人體頸椎的正常曲線，治療頸椎疼痛的效果差，功能單一的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于疼痛科的可穿戴式頸椎輔助治療裝置，包括底座、按摩枕、按摩條、磁療片、開關、顯示屏、電機殼、加熱管、溫度傳感器、轉盤、按摩球、多媒體音箱和USB插口，所述按摩枕固定安裝在底座的頂部，所述按摩條鑲嵌在底座的上側，所述磁療片安裝在按摩條的外側，所述開關設置在按摩枕的外壁上，且開關與加熱管之間為電性連接，所述顯示屏鑲嵌底座的外側，且顯示屏與溫度傳感器之間為電性連接，所述電機殼鑲嵌在按摩枕的內腔，且加熱管與溫度傳感器均安裝在電機殼的外側，所述轉盤的頂部固定鑲嵌有按摩球，所述多媒體音箱和USB插口均鑲嵌在底座的外側，且多媒體音箱與USB插口之間為電性連接。

優選的，所述底座的內腔鑲嵌有壓力傳感器，且壓力傳感器與顯示屏之間為電性連接。

優選的，所述按摩條整體為曲線形結構，且按摩條的頂部為凹凸?fàn)罱Y(jié)構。

優選的，所述按摩枕的內部填充有彈性海綿。

優選的，所述按摩條內部設有振動裝置。

與現有技術相比，本實用新型的有益效果是：該用于疼痛科的可穿戴式頸椎輔助治療裝置設有與人體頸椎彎曲度相同的按摩條，可使人體的頸椎恢復到正常的曲線，可及時的防止頸椎的異常彎曲，安裝有溫度傳感器和碳纖維加熱絲，可對人體頸椎進行熱療，并可對溫度進行掌控，設有振動裝置、按摩球和磁療片，按摩效果好，可有效的治療頸椎的疼痛，鑲嵌有壓力傳感器，可檢測人體上半身的重量，設有多媒體音響，邊治療邊放松心情，可減輕疼痛，功能多。

附圖說明

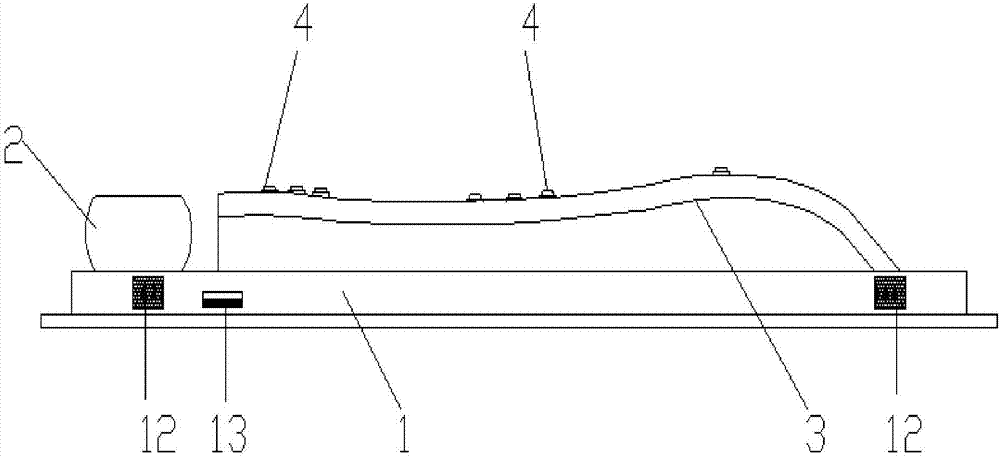

圖1為本實用新型結構示意圖；

圖2為本實用新型左部結構示意圖；

圖3為本實用新型按摩枕內部局部結構示意圖。

圖中：1、底座，2、按摩枕，3、按摩條，4、磁療片，5、開關，6、顯示屏，7、電機殼，8、加熱管，9、溫度傳感器，10、轉盤，11、按摩球，12、多媒體音箱，13、USB插口。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2-3，本實用新型提供一種技術方案：一種用于疼痛科的可穿戴式頸椎輔助治療裝置，包括底座1、按摩枕2、按摩條3、磁療片4、開關5、顯示屏6、電機殼7、加熱管8、溫度傳感器9、轉盤10、按摩球11、多媒體音箱12和USB插口13，按摩枕2固定安裝在底座1的頂部，底座1的內腔鑲嵌有壓力傳感器，且壓力傳感器與顯示屏6之間為電性連接，按摩條3鑲嵌在底座1的上側，按摩條3整體為曲線形結構，且按摩條3的頂部為凹凸?fàn)罱Y(jié)構可使人體的頸椎恢復到正常的曲線，可及時的防止頸椎的異常彎曲，按摩枕2的內部填充有彈性海綿，按摩條3內部設有振動裝置，按摩效果好，可有效的治療頸椎的疼痛，磁療片4安裝在按摩條3的外側，開關5設置在按摩枕2的外壁上，且開關5與加熱管8之間為電性連接，顯示屏6鑲嵌底座1的外側，且顯示屏6與溫度傳感器9之間為電性連接，電機殼7鑲嵌在按摩枕2的內腔，且加熱管8與溫度傳感器9均安裝在電機殼7的外側，轉盤10的頂部固定鑲嵌有按摩球11，多媒體音箱12和USB插口13均鑲嵌在底座1的外側，且多媒體音箱12與USB插口13之間為電性連接。

工作原理：在使用該用于疼痛科的可穿戴式頸椎輔助治療裝置時，首先需對整個用于疼痛科的可穿戴式頸椎輔助治療裝置有一個結構上的了解，能夠更加便捷的進行使用，接通外部電源，躺在按摩條3和按摩枕2上，通過按摩條3和設在按摩條3上的磁療片4對人體頸椎的彎曲度進行恢復，然后按下開關5，開啟內部的電機和加熱管8，帶動按摩球11對脖子處的頸椎進行按摩，并利用加熱管8對頸椎進行熱療，通過溫度傳感器9和顯示屏6對加熱溫度進行調節，可通過鑲嵌在內部的壓力傳感器對上半身進行稱重，從而完成一系列的頸椎疼痛的治療。

當然，以上只是本實用新型的具體應用范例，本實用新型還有其他的實施方式，凡采用等同替換或等效變換形成的技術方案，均落在本實用新型所要求的保護范圍之內。
