本實用新型屬于醫療器械領域，具體涉及一種一次性安全注射器。

背景技術：

為了控制醫源性傳染病，防止交叉感染，一次性無菌注射器在注射藥液和預防疫苗時被廣泛使用。但是，目前使用的一次性無菌注射器還是存在一定的缺陷，如使用后仍保持完好，這就給不法分子提供了機會，他們把用過的廢棄注射器稍加清洗，重新包裝進行銷售，到時傳染疾病的交叉感染，很難實現真正意義上的一次性使用。

技術實現要素：

為了解決以上問題，本實用新型的目的是提供一種一次性安全注射器。

本實用新型的技術方案具體為：

一種一次性安全注射器，其包括外筒1、推桿2、螺旋軸3、活塞4、注射針、護套7，注射針包括針座5、針頭6；推桿2設在外筒1的內腔中，其中部固定環狀的活塞4；針座5內設有通道連接針頭6與外筒1的內腔，其中針頭6與針座5固定連接；針座5與外筒1的接觸面設有環狀的外密封圈8，推桿2與注射針之間設有配合部，推桿2前端連接螺旋軸3，螺旋軸3的表面設有外螺紋，針座5的內表面設有內螺紋，螺旋軸3與針座5通過螺紋配合。

針座5上設有環形凹槽51，外密封圈8套在凹槽51內。

螺旋軸3表面的外螺紋為左右對稱的凸起31。

螺旋軸3的一端有凸環32。

推桿2設有擋板21，活塞4緊靠擋板21環繞在其前的推桿2上，在推桿2與活塞4的接觸面處，設有凸緣22。

擋板21的后側設有薄弱區23。

外筒1的前端的筒體直徑小于后端的筒體直徑。

推桿2的按手后部為限位片24，在外筒1的后部內壁上設有環形凸起11。

相對于現有技術，本實用新型的有益效果是，針座與外筒的接觸面設有環狀的外密封圈，增加其密封性，防止因環境溫度變化造成其材料發生形變導致的漏液；推桿與注射針之間設配合部，在推桿往前推進時，螺旋軸與針座通過螺紋配合固定，從而在推桿回程時，帶動注射針一起回程，從而避免了注射器再次使用的可能性。

附圖說明

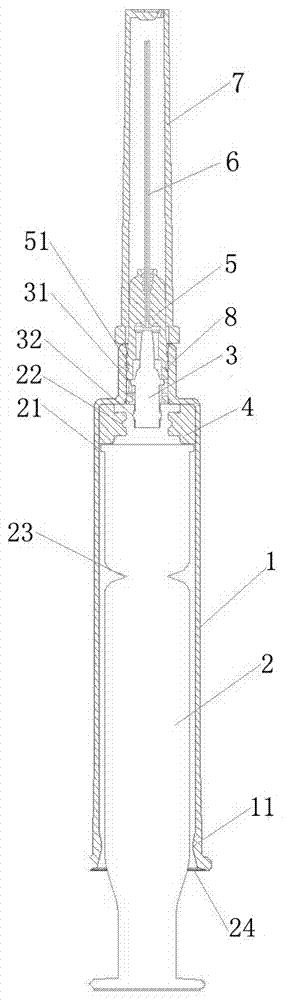

圖1是本實用新型的示意圖；

圖2是局部放大示意圖；

圖3是本實用新型使用時示意圖；

圖4是本實用新型使用后示意圖。

具體實施方式

如圖1-3所示，一種一次性安全注射器，其包括外筒1、推桿2、螺旋軸3、活塞4、注射針、護套7，注射針包括針座5、針頭6；推桿2設在外筒1的內腔中，其中部固定環狀的活塞4；針座5內設有通道連接針頭6與外筒1的內腔，其中針頭6與針座5固定連接；針座5與外筒1的接觸面設有環狀的外密封圈8，增加其密封性，防止因環境溫度變化造成其材料發生形變導致的漏液；推桿2與注射針之間設有配合部，推桿2前端連接螺旋軸3，螺旋軸3的表面設有外螺紋，針座5的內表面設有內螺紋，在推桿2往前推進的過程中，螺旋軸3在針座5的通道內螺旋式前進，由于螺旋軸3和針座5的螺紋配合，從而使注射針固定在螺旋軸3上，目的是推桿2回程時，使注射針隨推桿2一起回程，避免其二次使用。

為了增加注射器的氣密性，在針座5上設環形凹槽51，外密封圈8套在凹槽51內。

螺旋軸3表面的外螺紋為左右對稱的凸起31，一方面能夠使螺旋軸3與針座5配合，另一方面，當注射針隨推桿2一起回程時，針座5和針頭6在重力的作用下下垂，防止再次推出。

螺旋軸3的一端有凸環32，保證在推桿2回程時，螺旋軸3與推桿2的固定連接。

推桿2設有擋板21，活塞4緊靠擋板21環繞在其前的推桿2上，在推桿2與活塞4的接觸面處，設有凸緣22，以增加活塞4與外筒1、推桿2之間的密封性。

如圖4所示，擋板21的后側設有薄弱區23，易于將推桿2折斷，防止二次使用。

外筒1的前端的筒體直徑小于后端的筒體直徑，分別與針座5和推桿2相對應。

推桿2的按手后部為限位片24，避免不小心將螺旋軸3推至針座5中，造成注射器報廢；在外筒1的后部內壁上設有環形凸起11，防止在抽取藥液時，將推桿2從外筒中拉出。

本實用新型的工作原理是：

除去限位片24，拔去護套7，抽取藥液，排出外筒1內的空氣，按壓推桿2按手，將外筒1中的藥液從針頭6排出。

推桿2向前推進的過程中，當螺旋軸3與針座5接觸時，螺旋軸3與針座5通過螺紋配合，呈螺旋式向前推進，與針座5固定連接。用手拉回推桿2時，一并將固定在螺旋軸3上的注射針拉回，注射針拉至外筒1筒體后端時，由于外筒1后端直徑大于針座5直徑，針座5和針頭6在重力的作用下下垂，防止再次推出；當擋板21運動到外筒1后部的環形凸起11時，從薄弱區23處將推桿2折斷，從而避免了注射器的二次使用。
