本實用新型屬于病床的技術領域，具體涉及醫用可移動式病床。

背景技術：

燙傷患兒需要臥床護理，但是起床如廁有時會觸碰到燙傷部位，引起疼痛造成患兒哭鬧不止，尤其是會陰部燙傷患兒，經常起床更是非常不方便。由于兒童是燙傷病人的特殊群體，年齡小、依從性差，不能長時間呆在病房內，需要定時到戶外改善心情，普通病床體量大、笨重，不方便移動。不能滿足此類患兒需求，長期處于哭鬧焦慮狀態，不利于創面修復及患兒的病情恢復。如果能對病床進行改進，在患兒不用起床的基礎上就能如廁、清洗患部和隨時外出，則能有效解決上述問題。目前，常規兒童病床尚不能滿足需要，尤其是排便后會陰部清洗及創面的護理。

技術實現要素：

本實用新型所要解決的技術問題是針對上述現有技術的不足，提供一種能不必起床就能如廁、進行會陰部清洗及創面的護理、方便移動的醫用可移動式病床。

為實現上述技術目的，本實用新型采取的技術方案為：

醫用可移動式病床，其中：包括前床架、床板以及后床架，前床架和后床架均設置有左右兩道支撐架，每道支撐架的前后兩端均設置有床體支撐柱，床板的前端架在前床架上，床板的后端架在后床架上，床板的中部開設有一上下貫通的床中孔，床板的下側面設置有左右走向的兩道匚形槽，床中孔位于兩道匚形槽之間，這兩道匚形槽的開口相對，組成一個卡口，醫用可移動式病床還包括接便盆和清洗盆，接便盆和清洗盆的上沿均設置有滑凸，滑凸能卡入卡口中，使接便盆和清洗盆能在床板下滑動，且當接便盆和清洗盆滑動至床板中部位置時，接便盆和清洗盆的盆腔正對著床中孔，床板的上側面設置有擋板槽，床中孔位于擋板槽中，醫用可移動式病床還設置有形狀和大小均與擋板槽相適配的擋板，當擋板放入擋板槽中時，擋板完全遮擋床中孔且擋板的上表面與床板上表面齊平，床板下方四角各設置有一支腿架，支腿架內鉸接有可伸縮支腿，支腿架上設置有卡槽，可伸縮支腿的上部設置有限位凸起，可伸縮支腿內設置有第一彈簧，第一彈簧一端與限位凸起連接，另一端與可伸縮支腿內壁連接，當可伸縮支腿旋轉至垂直狀態時，限位凸起正好卡入卡槽中，使可伸縮支腿與支腿架相固定，可伸縮支腿包括上中空管和下中空管，下中空管可滑動地套在上中空管的空腔中，上中空管的下部設置有鎖定槽，下中空管的上部設置有鎖定凸和第二彈簧，第二彈簧一端與鎖定凸連接，另一端與下中空管的內壁連接，下中空管相對于上中空管向下滑動時，鎖定凸能滑入鎖定槽中固定，使得上中空管和下中空管軸向限位，下中空管的下端固定有萬向輪。

為優化上述技術方案，采取的具體措施還包括：

上述的床板兩側設置有護欄，護欄與床板可拆卸式連接。

上述的接便盆和清洗盆的盆邊緣內側設置有一層柔性襯墊。

上述的接便盆的盆底設置有放水孔，清洗盆的盆內側設置有刻度。

上述的擋板的側面設置有拉手。

上述的床中孔邊緣被一層硅膠層包覆。

本實用新型的醫用可移動式病床，具有以下優點：

1、患兒可以不必下床，在床上即可如廁、清洗會陰以及護理患處，非常方便，患兒痛苦小，體驗好。

2、病床可拆卸，床板能從前床架和后床架上拿下來，然后將可伸縮支腿展開，當做移動病床用，能有效降低病床重量，方便將患兒移動到戶外。

3、病床底部設置卡口軌道，接便盆和清洗盆方便從病床上取下，外出時，可以將接便盆和清洗盆放在病床下一起帶出。

4、病床在不進行如廁和外出時，可以作為普通病床使用，而且因為有擋板、墊板的存在，本實用新型的病床床面平整，舒適性好。

5、接便盆和清洗盆的盆邊緣內側設置有柔性襯墊，床中孔邊緣包覆硅膠層，不會對皮膚產生刺激，適合久坐。

附圖說明

圖1是醫用可移動式病床的結構示意圖；

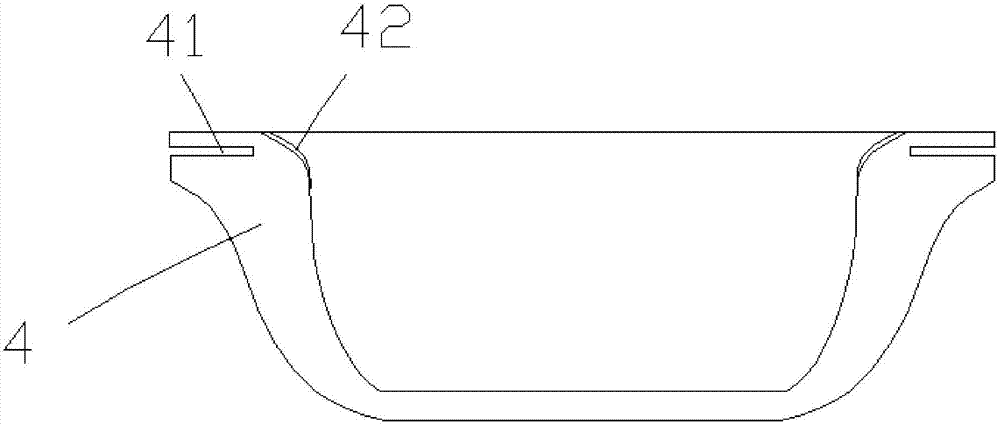

圖2是接便盆的結構示意圖；

圖3是接便盆裝在醫用可移動式病床上時的示意圖；

圖4是圖3的右視圖；

圖5是前床架或后床架的示意圖；

圖6是床板下的可伸縮支腿展開后的示意圖；

圖7是中空管和下中空管配合的示意圖；

圖8是醫用可移動式病床的仰視圖；

圖9是醫用可移動式病床的俯視圖；

圖10是擋板從擋板槽出抽出的示意圖。

其中的附圖標記為：前床架1、支撐架11、床體支撐柱12、床板2、床中孔21、匚形槽22、擋板槽23、支腿架24、卡槽24a、可伸縮支腿25、限位凸起25a、上中空管26、鎖定槽26a、下中空管27、鎖定凸27a、第二彈簧27b、萬向輪28、護欄29、后床架3、接便盆4、滑凸41、柔性襯墊42、擋板5、拉手51。

具體實施方式

以下結合附圖對本實用新型的實施例作進一步詳細描述。

本實用新型的醫用可移動式病床，其中：包括前床架1、床板2以及后床架3，前床架1和后床架3均設置有左右兩道支撐架11，每道支撐架11的前后兩端均設置有床體支撐柱12，床板2的前端架在前床架1上，床板2的后端架在后床架3上，床板2的中部開設有一上下貫通的床中孔21，床板2的下側面設置有左右走向的兩道匚形槽22，床中孔21位于兩道匚形槽22之間，這兩道匚形槽22的開口相對，組成一個卡口，醫用可移動式病床還包括接便盆4和清洗盆，接便盆4和清洗盆的上沿均設置有滑凸41，滑凸41能卡入卡口中，使接便盆4和清洗盆能在床板2下滑動，且當接便盆4和清洗盆滑動至床板2中部位置時，接便盆4和清洗盆的盆腔正對著床中孔21，床板2的上側面設置有擋板槽23，床中孔21位于擋板槽23中，醫用可移動式病床還設置有形狀和大小均與擋板槽23相適配的擋板5，當擋板5放入擋板槽23中時，擋板5完全遮擋床中孔21且擋板5的上表面與床板2上表面齊平，床板2下方四角各設置有一支腿架24，支腿架24內鉸接有可伸縮支腿25，支腿架24上設置有卡槽24a，可伸縮支腿25的上部設置有限位凸起25a，可伸縮支腿25內設置有第一彈簧，第一彈簧一端與限位凸起25a連接，另一端與可伸縮支腿25內壁連接，當可伸縮支腿25旋轉至垂直狀態時，限位凸起25a正好卡入卡槽24a中，使可伸縮支腿25與支腿架24相固定，可伸縮支腿25包括上中空管26和下中空管27，下中空管27可滑動地套在上中空管26的空腔中，上中空管26的下部設置有鎖定槽26a，下中空管27的上部設置有鎖定凸27a和第二彈簧27b，第二彈簧27b一端與鎖定凸27a連接，另一端與下中空管27的內壁連接，下中空管27相對于上中空管26向下滑動時，鎖定凸27a能滑入鎖定槽26a中固定，使得上中空管26和下中空管27軸向限位，下中空管27的下端固定有萬向輪28。

實施例中，床板2兩側設置有護欄29，護欄29與床板2可拆卸式連接。

實施例中，接便盆4和清洗盆的盆邊緣內側設置有一層柔性襯墊42。

實施例中，接便盆4的盆底設置有放水孔，清洗盆的盆內側設置有刻度。

實施例中，擋板5的側面設置有拉手51。

實施例中，床中孔21邊緣被一層硅膠層包覆。

本實用新型的醫用可移動式病床，是一種由前床架1、床板2以及后床架3組合而成的病床，前床架1和后床架3均具有四條腿，結構穩定，床板2架在前床架1和后床架3之間，本實用新型作為普通病床使用時，三者固定在一起，當患兒需要去戶外時，將床板2稍微抬起，然后放下床板2下的伸縮支腿25，如圖6所示，然后將床板2滾出前床架1和后床架3之間，單獨移動。伸縮支腿25的鉸接結構在小型電腦桌上應用較多，支腿架24、卡槽24a以及限位凸起25a的具體位置參照圖1所示，其運作原理不在細述。當患兒需要如廁時，看護人員將患兒稍微抬起，將擋板5從床中孔21上抽除，露出床中孔21，接便盆4和清洗盆的盆邊緣內側設置有柔性襯墊42，床中孔21邊緣包覆硅膠層，不會對皮膚產生刺激，看護人員將接便盆4從病床的側面滑入匚形槽22組成的卡口中，如圖3、4所示，將接便盆4滑到床中孔21正下方，患兒從床中孔21如廁，當如廁完成后，看護人員將接便盆4抽出，在清洗盆中倒入溫度合適的清洗液，再像接便盆4一樣的方式安裝到床中孔21下方，看護人員從床中孔21上方用手伸入清洗盆取水，清洗患兒屁股或會陰部。清洗完成后，將清洗盆從卡口中退出，輕抬患兒，將將擋板5安裝到擋板槽23中，遮擋床中孔21。完成了一次如廁和創面清洗。如果患兒去戶外，可以將接便盆4直接安裝到床中孔21下方，不取下，這樣攜帶較為方便。

本實用新型中的接便盆4和清洗盆結構區別不大，因此本實用新型沒有另附清洗盆結構圖。

以上僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，應視為本實用新型的保護范圍。
