本發明涉及護理器械領域，更具體的說，涉及一種護理床及其控制方法。

背景技術：

據新華社2016年10月26電，全國老齡辦測算，4年后也就是2020年，我國的失能老年人將達到4200萬。伴隨著這一進程，失能、高齡、空巢和獨居等養老服務重點對象大幅增加。據測算，失能老年人將持續增長到2020年的4200萬，2030年的6168萬，2050年的9750萬；80歲以上高齡老年人持續增加到2020年的2900萬，2030年的4300萬，2050年的1.08億。因此用于老人護理的設備成為十分必要的設施，其中護理床作為照顧失能老人的重要設施，可大大方便護理人員照顧老人，以及輔助老人的活動。

然而現有技術中的護理床功能較為單一，僅能讓老人起身等，無法解決老人起身過程中的安全保護，老人腰軟的防護等問題。

因此，如何提供一種護理床，能夠提高在活動過程中的安全性和舒適性，成為亟需解決的問題。

技術實現要素：

本發明提供了一種護理床及其控制方法，能夠提高用戶在使用護理床活動過程中的安全性和舒適性。

本發明的目的是通過以下技術方案來實現的：

一種護理床，包括底座和床架，所述底座和床架之間設有床架升降裝置，床架包括背部活動板和腿部活動板，背部活動板與腿部活動板之間設有腰部活動板，護理床設有驅動背部活動板運動的背部驅動裝置和驅動腰部活動板運動的腰部驅動裝置，腿部活動板包括第一活動板與第一活動板樞接的第二活動板，第一活動板位于腰部活動板與第二活動板之間，護理床設有腿部樞轉部，腿部樞轉部連接床架與第二活動板，腿部樞轉部包括轉動連接的第一轉動部和第二轉動部，護理床還設有腿部驅動裝置，腿部驅動裝置驅動腿部樞轉部運動；護理床還設有可伸縮的護欄裝置。

優選的，床架升降裝置包括升降杠桿部，升降杠桿部一端安裝在底座上，另一端安裝在床架上，床架升降裝置還包括床架升降驅動部，床架升降驅動部一端安裝在底座上，另一端安裝在升降杠桿部上。這樣就可以通過床架升降驅動部驅動升降杠桿部運動，帶動床架升降。

優選的，背部驅動裝置包括背部驅動部，背部驅動部連接升降杠桿部和背部活動板。采用這種方式就可以通過背部驅動部背部活動板升降，而且背部驅動部安裝在升降杠桿部，這樣在升降杠桿部運動的過程中也可以帶動背部活動板運動，從而擴大了背部活動板的運動行程，進一步增大背部的活動角度。

優選的，背部活動板上設有側翼部，側翼部上設有沿背部活動板運動方向上延伸的限位孔，床架上設有與限位孔配合的限位柱，限位柱安裝在限位孔中。這樣就可以通過側翼部與限位柱的配合限定背部活動板的運動軌跡，防止背部活動板運動過程中的脫軌、移位，保證背部活動板運動的穩定性和可靠性。

優選的，腿部驅動裝置包括腿部驅動部，第一轉動部可轉動的安裝在床架上，腿部驅動部連接床架和第一轉動部，第二轉動部包括第一支撐部和第二支撐部，第一支撐部和第二支撐部均與第二活動板連接，第一支撐部的長度小于第二支撐部的長度。這樣就可以在腿部驅動部驅動第一轉動部后，帶動第二轉動部運動，從而同時將第一活動板和第二活動板抬起，第一活動板與第二活動板交界處會同時抬起，從而將用戶的大腿和小腿的交界處抬起，即將用戶的膝蓋處抬起，第一支撐部的長度較小可以讓第二活動板與第一活動板平齊。

優選的，腰部活動板上設有排便孔，排便孔下設有排便容器，排便容器與腿部驅動部相鄰。這樣就可以方便用戶排便，也可以方便收納，同時腿部驅動部與排便容器相鄰可以方便腿部驅動部的維修和更換等。

優選的，腰部驅動裝置包括腰部驅動部，腰部驅動部一端可轉動的安裝在床架上，另一端可轉動的安裝在腰部活動板上。采用這種方式可以在腰部驅動部運動，如伸展中，就可以驅動腰部活動板向上運動。

優選的，護理床設有腳輪，腳輪可旋轉的安裝在底座，至少一個腳輪上設有腳輪制動裝置。這樣可以方便護理床的移動，腳輪制動裝置可以讓護理床停止在需要的位置。

優選的，護欄裝置包括護欄第一樞轉部和護欄第二樞轉部，護欄第一樞轉部和護欄第二樞轉部均可轉動安裝在床架上，護欄第一樞轉部和護欄第二樞轉部之間設有護欄連接部連接，護欄連接部與護欄第一樞轉部和護欄第二樞轉部均可轉動連接，護欄裝置上還設有固定護欄第一樞轉部或/和護欄第二樞轉部位置的定位裝置。這樣就可以讓護欄裝置在需要使用的時候伸出以進行防護，在使用完畢后縮回進行收納以節省空間。

本發明公開一種護理床的控制方法，用于控制如上述任一的護理床，包括：

獲取運動指令；

根據運動指令，背部活動板上升或下降，同時腰部活動板對應的上升或下降、腿部活動板對應的上升或下降、及護欄裝置對應的伸出或收回。

這樣可將各部位的活動板協調動作，使用戶更加舒適；老年人一般腰部力氣較弱，在用戶起身時，可在背部活動板起立的同時腰部活動板也抬起，從而彌補用戶腰部的空間，起身同時利用腰部活動板支撐可讓用戶在起身時更加舒適，在用戶起身時，還可以同時抬起腿部活動板，以讓用戶腿部彎曲，起身及坐立時更加自然舒適，而且還可以防止用戶起身、坐立時下滑，使用戶起身、坐立更加安全，此外，在用戶起身時還可以將護欄裝置伸出，防止老人摔下；在用戶躺下的時候，背部活動板下降的同時，可將腰部活動板同時下降，腿部活動板下降以成平整狀，從而使用戶在降落過程中更加舒適。

本發明中的護理床由于包括底座和床架，所述底座和床架之間設有床架升降裝置，床架包括背部活動板和腿部活動板，背部活動板與腿部活動板之間設有腰部活動板，護理床設有驅動背部活動板運動的背部驅動裝置和驅動腰部活動板運動的腰部驅動裝置，腿部活動板包括第一活動板與第一活動板樞接的第二活動板，第一活動板位于腰部活動板與第二活動板之間，護理床設有腿部樞轉部，腿部樞轉部連接床架與第二活動板，腿部樞轉部包括轉動連接的第一轉動部和第二轉動部，護理床還設有腿部驅動裝置，腿部驅動裝置驅動腿部樞轉部運動；護理床還設有可伸縮的護欄裝置。采用這種方式，可利用床架升降裝置調整護理床的高度，從而適應不同的高度需求，可利用背部驅動裝置驅動背部活動板運動，讓用戶可跟隨背部活動板起身、半躺、躺下等，可利用腰部驅動裝置驅動腰部活動板運動，讓用戶可跟隨腰部活動板抬腰、落腰等，可利用腿部驅動裝置驅動腿部活動板，讓用戶可跟隨腿部活動板彎曲腿部或伸直腿部等，護欄裝置也可以根據需要伸出防護或收回方便下床等。同時，本發明可將各部位的活動板協調動作，使用戶更加舒適；老年人一般腰部力氣較弱，在用戶起身時，可在背部活動板起立的同時腰部活動板也抬起，從而彌補用戶腰部的空間，起身同時利用腰部活動板支撐可讓用戶在起身時更加舒適，在用戶起身時，還可以同時抬起腿部活動板，以讓用戶腿部彎曲，起身及坐立時更加自然舒適，而且還可以防止用戶起身、坐立時下滑，使用戶起身、坐立更加安全，

此外，在用戶起身時還可以將護欄裝置伸出，防止老人摔下；在用戶躺下的時候，背部活動板下降的同時，可將腰部活動板同時下降，腿部活動板下降以成平整狀，從而使用戶在降落過程中更加舒適。本發明的護理床能夠提高用戶的舒適性，促進老年人起背時候的人體下滑、人體聚中和兩側防護，根據病人的不同需求，對各身體狀況和人體工程學原來提供針對性的護理服務。

附圖說明

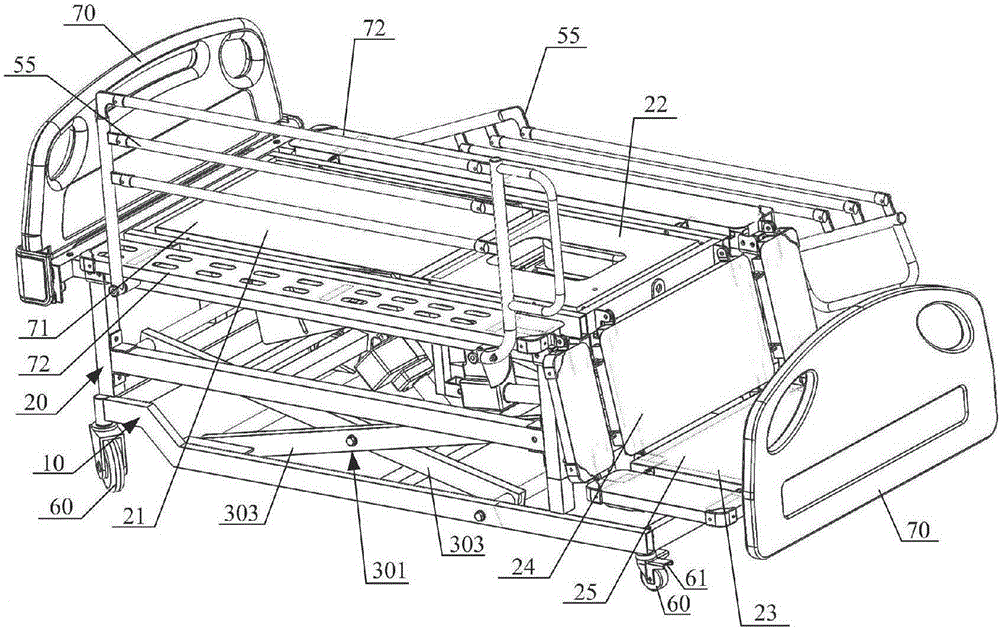

圖1是本發明實施例的護理床的立體圖；

圖2是本發明實施例的護理床的另一方向的立體圖；

圖3是本發明實施例的護理床的側視圖；

圖4是本發明實施例的背部驅動部的示意圖；

圖5是本發明實施例的床架升降驅動部的示意圖；

圖6是本發明實施例的腿部驅動部的示意圖；

圖7是本發明實施例的腰部驅動部的示意圖；

圖8是本發明實施例的側翼部的示意圖；

圖9是本發明實施例的側翼的示意圖；

圖10是本發明實施例的護理床一使用狀態的示意圖；

圖11是本發明實施例的護理床另一使用狀態的示意圖；

圖12是本發明實施例的護理床的控制方法的流程圖。

具體實施方式

在本發明的描述中，需要理解的是，術語“中心”、“橫向”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。另外，術語“包括”及其任何變形，意圖在于覆蓋不排他的包含。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

下面結合附圖和較佳的實施例對本發明作進一步說明。

如圖1至圖11所示，本發明公開一種護理床，包括底座10和床架20，所述底座10和床架20之間設有床架升降裝置30，床架10包括背部活動21板和腿部活動板23，背部活動板21與腿部活動板23之間設有腰部活動板22，護理床設有驅動背部活動板21運動的背部驅動裝置31和驅動腰部活動板22運動的腰部驅動裝置32，腿部活動板23包括第一活動板24與第一活動24板樞接的第二活動板25，第一活動板24位于腰部活動板22與第二活動板25之間，護理床設有腿部樞轉部40，腿部樞轉部40連接床架20與第二活動板25，腿部樞轉部40包括轉動連接的第一轉動部41和第二轉動部42，護理床還設有腿部驅動裝置33，腿部驅動裝置33驅動腿部樞轉部40運動；護理床還設有可伸縮的護欄裝置50。

采用這種方式，可利用床架升降裝置30調整護理床的高度，從而適應不同的高度需求，可利用背部驅動裝置31驅動背部活動板21運動，讓用戶可跟隨背部活動板21起身、半躺、躺下等，可利用腰部驅動裝置32驅動腰部活動板22運動，讓用戶可跟隨腰部活動板22抬腰、落腰等，結合圖10和圖11所示，可利用腿部驅動裝置33驅動腿部活動板23，讓用戶可跟隨腿部活動板23彎曲腿部或伸直腿部等，護欄裝置50也可以根據需要伸出防護或收回方便下床等。同時，本發明可將各部位的活動板協調動作，使用戶更加舒適；老年人一般腰部力氣較弱，在用戶起身時，可在背部活動板21起立的同時腰部活動板22也抬起，從而彌補用戶腰部的空間，起身同時利用腰部活動板22支撐可讓用戶在起身時更加舒適，在用戶起身時，還可以同時抬起腿部活動板23，以讓用戶腿部彎曲，起身及坐立時更加自然舒適，而且還可以防止用戶起身、坐立時下滑，使用戶起身、坐立更加安全，此外，在用戶起身時還可以將護欄裝置50伸出，防止老人摔下；在用戶躺下的時候，背部活動板21下降的同時，可將腰部活動板22同時下降，腿部活動板23下降以成平整狀，從而使用戶在降落過程中更加舒適。本發明的護理床能夠提高用戶的舒適性，促進老年人起背時候的人體下滑、人體聚中和兩側防護，根據病人的不同需求，對各身體狀況和人體工程學原來提供針對性的護理服務。

本實施例中，為實現各個活動板的轉動，均在床架上設有與各個活動板連接的樞轉軸。如背部樞轉軸、腰部樞轉軸、腿部樞轉軸等。

結合圖1至圖5所示，床架升降裝置30包括升降杠桿部301，升降杠桿部一端安裝在底座10上，另一端安裝在床架20上，床架升降裝置30還包括床架升降驅動部302，床架升降驅動部302一端安裝在底座10上，另一端安裝在升降杠桿部301上。這樣就可以通過床架升降驅動部302驅動升降杠桿部301運動，帶動床架升降。

本實施例中，結合圖2所示，升降杠桿部301包括兩組杠桿組，每組杠桿組有交叉設置的兩個杠桿303，兩個杠桿中間可轉動的連接，每個杠桿303一端可轉動的連接底座10，另一端可轉動的連接床架20，床架升降驅動部302與底座10可轉動的連接，床架升降驅動部302的兩端在杠桿支點的兩側。結合圖5所示，兩組杠桿組之間設有杠桿橫桿304，床架升降驅動部302可轉動的安裝在杠桿橫桿304上。結合圖3和圖5所示，底座10可包括一個大致矩形的框體102，中間設有底座橫桿101，床架升降部302可安裝在底座橫桿101上。床架20包括兩組框體，兩組框體之間設有床架連接部203連接，框體可以是大致為矩形的框體，其中一組為上框體201，承載背部活動板21和腰部活動板22，另一組為下框體202，與升降杠桿部301連接。

結合圖1、圖4、圖5、圖6所示，背部驅動裝置31包括背部驅動部311，背部驅動部311連接升降杠桿部301和背部活動板21。采用這種方式就可以通過背部驅動部311驅動背部活動板31升降，而且背部驅動部311安裝在升降杠桿部301，這樣在升降杠桿部301運動的過程中也可以帶動背部活動板31運動，從而擴大了背部活動板31的運動行程，進一步增大背部的活動角度。

本實施例中，結合圖4和圖5所示，背部驅動部311可以安裝在杠桿橫桿304上，也可以是兩組杠桿組中另外設有一個橫桿305，讓背部驅動部311安裝在該橫桿305上。安裝在橫桿305上時，可以是在橫桿305上安裝向上或向下的延伸部，將背部驅動部安裝在該延伸部上，該從而可以調節背部活動板的運動行程。本實施例中，設有向下的延伸部306，從而給背部驅動部311更大的安裝空間，方便安裝，也可以方便調節背部活動板21。本實施例中，示例的，背部活動板21可以在0°~80°之間任意調節。按下起背按鈕，背部活動板抬起，當角度達到80°時自動停止，在起背過程中，背部會略微往上移動，護欄裝置伸出以防護，腰部活動板會略微凸起，腿步活動板略微翹起；按鈕上還會顯示“停”字樣，若再按一次，起背動作停止。床架20的上框體201上設有第一橫梁204，背部驅動部311可以安裝在第一橫梁204上，方便背部驅動部311調整安裝位置。

結合圖3、圖8和圖9所示，背部活動板21上設有側翼部26，側翼部26上設有沿背部活動板21運動方向上延伸的限位孔27，床架20上設有與限位孔27配合的限位柱28，限位柱28安裝在限位孔27中。這樣就可以通過側翼部26與限位柱28的配合限定背部活動板21的運動軌跡，防止背部活動板21運動過程中的脫軌、移位，保證背部活動板21運動的穩定性和可靠性。

本實施例中，結合圖8和圖9所示，側翼部26設有兩個側翼261，設置在背部活動板21的左右兩側位置處，對稱設置的結構可以讓結構穩定性更好。側翼261上設有缺口262，可與背部樞轉軸263配合，從而利用背部樞轉軸263限制背部活動板21的進一步運動，而且可以根據需要定制不同大小的缺口262以調整背部活動板21可運動的角度。

結合圖3、圖5和圖6所示，腿部驅動裝置33包括腿部驅動部331，第一轉動部41可轉動的安裝在床架20上，腿部驅動部331連接床架20和第一轉動部41，第二轉動部42包括第一支撐部44和第二支撐部45，第一支撐部44和第二支撐部45均與第二活動板25連接，第一支撐部44的長度小于第二支撐部45的長度。這樣就可以在腿部驅動部331驅動第一轉動部41后，帶動第二轉動部42運動，從而同時將第一活動板41和第二活動板42抬起，第一活動板41與第二活動板42交界處會同時抬起，從而將用戶的大腿和小腿的交界處抬起，即將用戶的膝蓋處抬起，第一支撐部44的長度較小可以讓第二活動板25與第一活動24板平齊。

本實施例中，結合圖3和圖6所示，第一支撐部44更加靠近第一活動板24和第二活動板25的交界處，第一支撐部44可與第二活動板25的板面垂直設置，而第二支撐部45較長，并較遠離第一活動板24和第二活動板25的交界處。本實施例中，按下抬腿按鈕，開始抬腿，指導腿板與水平成10°角時自動停止，在抬腿過程中，按鈕上會顯示“停”字樣，若再按一次，抬腿動作停止。

結合圖1、圖6和圖7所示，腰部活動板22上設有排便孔29，排便孔29下設有排便容器43，排便容器43與腿部驅動部331相鄰。這樣就可以方便用戶排便，也可以方便收納，同時腿部驅動部331與排便容器43相鄰可以方便腿部驅動部的維修和更換等，可通過排便孔即可更換、維修等，操作方便。

結合圖7所示，腰部驅動裝置32包括腰部驅動部321，腰部驅動部321一端可轉動的安裝在床架20上，另一端可轉動的安裝在腰部活動板22上。采用這種方式可以在腰部驅動部321運動，如伸展中，就可以驅動腰部活動板22向上運動。床架的上框體201上還設有第二橫梁205，腰部驅動部321安裝在該第二橫梁205上。護理床還設有放置排便容器的放置架291，腰部活動板上設有腰部橫梁292，所述放置架291其中一端可安裝在腰部橫梁292上，當然另外一端安裝在腰部活動板的其他橫梁上，腰部驅動部321安裝在該腰部橫梁292上，這樣就可以節省一個固定放置架的橫梁，節省材料和護理床的成本。

結合圖1至圖3所示，護理床設有腳輪60，腳輪60可旋轉的安裝在底座10，至少一個腳輪60上設有腳輪制動裝置61。這樣可以方便護理床的移動，腳輪制動裝置61可以讓護理床停止在需要的位置。

結合圖1、圖10和圖11所示，護欄裝置50包括護欄第一樞轉部51和護欄第二樞轉部52，護欄第一樞轉部51和護欄第二樞轉部52均可轉動安裝在床架20上，護欄第一樞轉部51和護欄第二樞轉部52之間設有護欄連接部53連接，護欄連接部53與護欄第一樞轉部51和護欄第二樞轉部52均可轉動連接，護欄裝置50上還設有固定護欄第一樞轉部51或/和護欄第二樞轉部52位置的定位裝置54。這樣就可以讓護欄裝置50在需要使用的時候伸出以進行防護，在使用完畢后縮回進行收納以節省空間。

本實施例中，結合圖1、圖10和圖11所示，護欄裝置50包括設置在左右兩側兩個護欄55，這樣可以從左右兩個方向給用戶提供防護。其中護欄連接部53可以包括一個護欄連接桿56，也可以設置兩個或三個，或更多個的護欄連接桿56。在護欄第一樞轉部51或/和護欄第二樞轉部52上可以設置護欄把手57，從而方便控制護欄，也可以方便用戶扶握。定位裝置54可以是在第一樞轉部51或/和第二樞轉部52上設有銷孔，在床架上對應設有定位銷孔，在將護欄到達預定位置后，利用插銷插入銷孔和定位銷孔中，從而固定護欄。當然也可以是在第一樞轉部或/和第二樞轉部上設有定位部，在將護欄到達預定位置后將定位部與床架鎖定，從而將護欄固定，或者采用其他方式例如將轉動部位鎖緊等方式均可。

本實施例中，結合圖1、圖10和圖11所示，在護理床的頭尾兩端設有防護板70，其中一個與背部活動板21相鄰，另一個與腿部活動板23相鄰，具體的與第二活動板25相鄰。此外，驅動部，例如包括床架升降驅動部、背部驅動部、腰部驅動部、腿部驅動部等，可以為電機或氣動動力或液壓動力等等，當然也設有控制這些驅動部啟動或停止的控制系統，配套的電路板、控制按鈕等等，這些都可以根據需要進行設置。所有的活動板都可以分為中間支撐用戶、供用戶躺下或坐下的中間板71，和在中間板兩側的輔助板72，這樣可以讓中間板主要為用戶提供支撐，而輔助板可以供用戶手握、放置物品等等。

根據本發明其中一個實施方式，如圖12所示，本實施例公開一種護理床的控制方法，用于控制如上述任一的護理床，包括：

S101、獲取運動指令；

S102、根據運動指令，背部活動板上升或下降，同時腰部活動板對應的上升或下降、腿部活動板對應的上升或下降、及護欄裝置對應的伸出或收回。

這樣可將各部位的活動板協調動作，使用戶更加舒適；老年人一般腰部力氣較弱，在用戶起身時，可在背部活動板起立的同時腰部活動板也抬起，從而彌補用戶腰部的空間，起身同時利用腰部活動板支撐可讓用戶在起身時更加舒適，在用戶起身時，還可以同時抬起腿部活動板，以讓用戶腿部彎曲，起身及坐立時更加自然舒適，而且還可以防止用戶起身、坐立時下滑，使用戶起身、坐立更加安全，此外，在用戶起身時還可以將護欄裝置伸出，防止老人摔下；在用戶躺下的時候，背部活動板下降的同時，可將腰部活動板同時下降，腿部活動板下降以成平整狀，從而使用戶在降落過程中更加舒適。

本實施例中，當然會配套的提供控制系統，可以根據用戶的指令進行相應的動作，例如用戶按背部起立按鈕后，背部驅動部就會運動，抬起背部活動板。其他如電路板、PLC等等都會對應設置，可根據需要自由設置。

護理床上還可以設置智能終端、GSM模塊、服務器和終端主機，以便遠程控制護理床的運動，以護理床為基點，采用嵌入式技術輔助視頻信息，研制了遠程監護系統，實現對監護老人部分進行遠程護理功能。

本發明在起背時，保護老人側翻的左右側防護裝置可保護老人兩側移動，頂腰用的腰部活動板可保護老人起背時先把要略微頂起來，背部活動板上移可保護老人身體往下移，和結合人體工程學的腿部適當上翹可阻止老人下滑。

以上內容是結合具體的優選實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本發明的保護范圍。
