本發明涉及一種治療儀，具體涉及一種中頻綜合治療儀，屬于治療儀技術領域。

背景技術：

中頻電療儀基于中頻電療法，中頻電療法即為運用 1-100KHz 的交流電進行治療、康復的方法；基于其在治療過程中具有明顯的穿透力強，便于實現深度治療的效果，近年來在醫療領域中中頻電療儀得到了更為廣泛應用；中頻電療儀良好的治療及康復效果可體現在鎮痛、改善局部血液循環，促進炎癥消散、軟化瘢痕，松解粘連、興奮神經肌肉組織等方面；現有技術中中頻電療儀已發展成包括一個可存儲多套治療方案、具有人機交互界面的主機本體及由主機本體引出的多個吸盤結構，以上多個吸盤結構作為直接作用于不同人體個體和人體不同部位的穿戴設備，如何進一步優化現有中頻電療儀的結構，無疑會推動中頻電療儀進一步發展；如中國專利申請?zhí)枺?01510462129.9，公開了一種中頻治療儀，包括中央處理器及連接在中央處理器上的中頻電流調制電路，所述中頻電流調制電路包括順序連接的 D/A轉換模塊、功率放大器、升壓隔離變壓器及電極，所述 D/A 轉換模塊連接在中央處理器的輸出端上，還包括連接于升壓隔離變壓器輸出端上的檢測模塊，所述檢測模塊的輸出端上還連接有 A/D轉換器，所述 A/D 轉換器的輸出端與中央處理器的輸入端相連；本發明結構簡單，利于由電極向人體輸出更為接近預設值的波形；但其僅僅是普通中頻輸出，治療效果一般；另外，如中國專利申請?zhí)枺?01610426791 .3，公開了中頻治療儀，它涉及醫療設備技術領域；箱體的底部安裝有行走輪，箱體的上端安裝有觸摸顯示屏，箱體的內部分別安裝有CPU控制器、穩壓電源、中頻發生器、顯示模塊、觸摸顯示屏、加熱控制器，旋轉軸安裝在箱體的側面，旋轉軸上安裝有治療殼體，治療殼體內部的前端安裝有發生板，加熱棒與溫度傳感器均安裝在治療殼體的內部，溫度傳感器、觸摸顯示屏均與CPU控制器的輸入端連接，CPU控制器的電源端與穩壓電源連接，CPU控制器的輸出端分別與中頻發生器、顯示模塊、加熱控制器連接，中頻發生器與發生板連接，顯示模塊與觸摸顯示屏連接，加熱控制器與加熱棒連接；本發明便于實現中頻式治療，且穩定性高，操作簡便，工作效率高，節省時間；但其僅僅是單路輸出，治療效果不明顯。

技術實現要素：

為解決上述問題，本發明提出了一種中頻綜合治療儀，通過波形組合的方式輸出雙極性脈沖；保證治療更深入，同時通過在電極處設置磁感線圈干擾，形成低頻雜波，配合中頻進行治療，保證更加深入，且通過治療管導入熱流藥物，深入治療穴位，其可以單獨使用，也可以聯用，保證治療效果。

本發明的中頻綜合治療儀，包括主機，及安裝于主機上的顯示屏、處方選擇按鈕和處方確認按鈕；所述顯示屏、處方選擇按鈕和處方確認按鈕均連接到主機內側的控制器；所述控制器還電連接有處方存儲模塊；及與控制器通信連接有至少兩路處方響應模塊；所述處方響應模塊包括與控制器電連接的DA轉換模塊；所述DA轉換模塊IOUT1端口連接到LE422第一運放反相端；所述DA轉換模塊IOUT2端口連接到LE422第一運放同相端；所述LE422第一運放輸出端連接到DA轉換模塊Rfb端口；所述DA轉換模塊VREF端口分別連接到電源和第一反饋電阻；所述LE422第一運放輸出端連接到通過輸入電阻連接到LE422第二運放反相端；所述LE422第二運放同相端接地；所述第一反饋電阻和第一輸入電阻連接到第二反饋電阻；所述LE422第二運放輸出端連接到主機上的治療線插拔接口；所述治療線插拔接口通過插拔線插接到一罩體上；所述罩體內設置有電極；所述電極與插拔線電連接；所述電極后側設置有磁感線圈。

作為優選的實施方案，多個所述治療線插拔接口處安裝有一AD采樣模塊；所述AD采樣模塊電連接到控制器。

作為優選的實施方案，所述控制器電連接有處方修改編入接口；

作為優選的實施方案，所述處方修改編入接口為485接口或232接口。

作為優選的實施方案，所述于電極前側還安裝有治療管；所述治療管兩端設置有插拔密封塞；所述插拔密封塞一端通過柔性導流管連接到循環泵；所述循環泵另一端通過熱療池連接到插拔密封塞另一端。

作為優選的實施方案，所述于熱療池為密封腔體；其內側安裝有加熱器和填充有治療藥水。

作為優選的實施方案，所述治療管底面設置有微型氣孔。

作為優選的實施方案，與所述插拔密封塞連接的所述柔性導流管兩端設置有刺入噴頭。

作為優選的實施方案，所述柔性導流管外部設置有隔熱套。

本發明與現有技術相比較，本發明的中頻綜合治療儀，通過波形組合的方式輸出雙極性脈沖；保證治療更深入，同時通過在電極處設置磁感線圈干擾，形成低頻雜波，配合中頻進行治療，保證更加深入，且通過治療管導入熱流藥物，深入治療穴位，其可以單獨使用，也可以聯用，保證治療效果。

附圖說明

圖1是本發明的整體結構示意圖。

圖2是本發明的處方響應模塊結構示意圖。

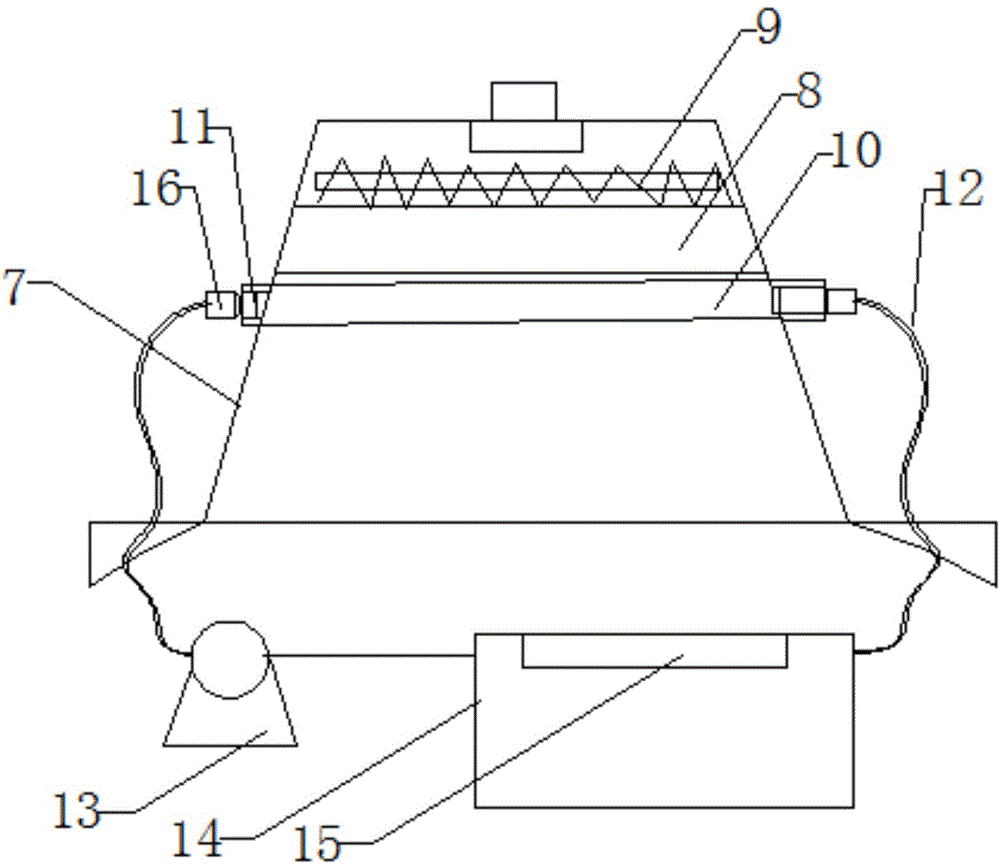

圖3是本發明的罩體內部結構示意圖。

具體實施方式

實施例1：

如圖1至圖3所示，本發明的中頻綜合治療儀，包括主機1，及安裝于主機上的顯示屏2、處方選擇按鈕3和處方確認按鈕4；所述顯示屏2、處方選擇按鈕3和處方確認按鈕4均連接到主機內側的控制器A；所述控制器A還電連接有處方存儲模塊B；及與控制器A通信連接有至少兩路處方響應模塊；所述處方響應模塊包括與控制器電連接的DA轉換模塊C；所述DA轉換模塊C IOUT1端口連接到LE422第一運放D1反相端；所述DA轉換模塊C IOUT2端口連接到LE422第一運放D1同相端；所述LE422第一運放D1輸出端連接到DA轉換模塊C Rfb端口；所述DA轉換模塊C VREF端口分別連接到電源V_CC和第一反饋電阻R1；所述LE422第一運放D1輸出端連接到通過輸入電阻R2連接到LE422第二運放D2反相端；所述LE422第二運放D2同相端接地；所述第一反饋電阻R1和第一輸入電阻R2連接到第二反饋電阻R3；所述LE422第二運放D2輸出端連接到主機上的治療線插拔接口5；所述治療線插拔接口5通過插拔線6插接到一罩體7上；所述罩體7內設置有電極8；所述電極8與插拔線電連接；所述電極8后側設置有磁感線圈9。

實施例2：

本發明的中頻綜合治療儀，所述于電極8前側還安裝有治療管10；所述治療管10兩端設置有插拔密封塞11；所述插拔密封塞11一端通過柔性導流管12連接到循環泵13；所述循環泵13另一端通過熱療池14連接到插拔密封塞11另一端；如圖3所示，所述于熱療池14為密封腔體；其內側安裝有加熱器15和填充有治療藥水。

其中，多個所述治療線插拔接口5處安裝有一AD采樣模塊；所述AD采樣模塊電連接到控制器。所述控制器A電連接有處方修改編入接口；所述處方修改編入接口為485接口或232接口。所述治療管10底面設置有微型氣孔。與所述插拔密封塞11連接的所述柔性導流管12兩端設置有刺入噴頭16。所述柔性導流管12外部設置有隔熱套。

本發明的中頻綜合治療儀，通過波形組合的方式輸出雙極性脈沖；保證治療更深入，同時通過在電極處設置磁感線圈干擾，形成低頻雜波，配合中頻進行治療，保證更加深入，且通過治療管導入熱流藥物，深入治療穴位，其可以單獨使用，也可以聯用，保證治療效果。

以上述依據本發明的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項發明技術思想的范圍內，進行多樣的變更以及修改。本項發明的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
