本發明涉及醫療器械技術領域，具體為一種磁共振頭部固定裝置。

背景技術：

隨著社會的不斷發展，人們對個人的身體健康越來越重視，會經常去醫院定期做身體檢查，其中，醫生一般會使用磁共振掃描儀對患者的頭部進行成像掃描，在給患者進行頭部磁共振掃描時，要求患者頭部靜止不動，如果稍有晃動就會在核磁成像時造成圖像偽影，就會使檢查結果產生誤差或者錯誤，從而影響對患者的治療。

目前，病人在做磁共振頭部檢查時，患者躺在床上，一般是頭部下面墊一個枕頭或用布條在病人頭上打結，以防止患者頭部晃動，有的醫院在對患者進行頭部掃描檢查時，也會通過讓患者佩戴頭部固定裝置，然而，現有的頭部固定裝置固定效果較差，易使患者在進行頭部掃描檢查時感覺不適，導致患者心里產生恐懼感而緊張，影響檢查結果。

技術實現要素：

針對現有技術的不足，本發明提供了一種磁共振頭部固定裝置，解決了固定效果較差，易使患者在進行頭部掃描檢查時感覺不適，導致患者心里產生恐懼感而緊張，影響檢查結果的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種磁共振頭部固定裝置，包括床板、隔音板和彈性板，所述床板頂部的兩側分別與隔音板的底部固定連接，所述隔音板的一側固定安裝有滑軌，所述滑軌上滑動連接有與其相適配的滑塊，所述滑塊遠離滑軌的一側與第一氣囊的一側通過連接桿固定連接，所述床板的頂部與彈性板的一側固定連接，所述床板的頂部分別固定安裝有第二氣囊、第一固定塊和第二固定塊，所述第一固定塊的頂部開設有第一緩沖槽，所述第一緩沖槽內壁的底部與第一T型塊的底部通過第一緩沖彈簧固定連接，所述第一T型塊的頂部貫穿第一固定塊并延伸至第一固定塊的外部，所述第一型塊延伸至第一固定塊外部的一側與彈性板底部的一側通過連接塊固定連接，所述彈性板底部的另一側與第二T型塊的頂部通過連接塊固定連接，所述第二固定塊的頂部開設有第二緩沖槽，所述第二T型塊的底部貫穿第二固定塊并延伸至第二緩沖槽的內部，所述第二T型塊延伸至第二緩沖槽內部的一側與第二緩沖槽內壁的底部通過第二緩沖彈簧固定連接，所述彈性板遠離床板的一側固定安裝有卡頭裝置，且彈性板的頂部固定安裝有卡頸裝置。

優選的，所述第一氣囊的一側和第二氣囊的一側均開設有充氣孔。

優選的，所述第二氣囊的頂部開設有弧形凹槽。

優選的，所述卡頭裝置包括上圓弧架和下圓弧架，所述上圓弧架的底端與下圓弧架的頂端通過銷釘轉動連接，所述上圓弧架底端的內側和下圓弧架頂端的內側均開設有相互適配的卡槽，所述卡槽內壁的頂部和底部與卡頭彈簧的兩端均通過卡板固定連接，所述上圓弧架遠離下圓弧架的一端固定安裝有軟墊。

優選的，所述卡頸裝置包括上半圓卡環和下半圓卡環，所述上半圓卡環的一端與下半圓卡環的一端通過銷釘轉動連接，所述上半圓卡環的另一端與下半圓卡環的另一端通過卡接開關卡接，所述上半圓卡環的內側與下半圓卡環的內側均固定安裝有擠壓氣囊，所述擠壓氣囊的一側開設有充氣孔。

本發明提供了一種磁共振頭部固定裝置。具備以下有益效果：

（1）、該磁共振頭部固定裝置，通過彈性板，第二氣囊、第一緩沖彈簧、第二緩沖彈簧、卡頭裝置和卡頸裝置，達到了固定既牢固又舒適的目的，通過將患者的頭部和頸部放在第二氣囊和彈性板上，使患者避免了與硬結構接觸，使患者感到不適，再通過第一緩沖彈簧和第二緩沖彈簧，使患者頭部和頸部依靠的更加舒適，最后通過卡頭裝置和卡頸裝置對患者的頭部和頸部進行固定，這樣使患者的頭部固定的更加牢固，一定程度上減輕了患者心里的恐懼感，避免了患者在進行檢查時過于緊張，而影響檢測結果。

（2）、該磁共振頭部固定裝置，通過隔音板、滑塊、滑軌和第一氣囊，實現了降低患者在進行檢查時所感受到的噪音，通過在患者的頭部和儀器之間安裝隔音板，很好的防止了患者因聽到過大噪音，而感到緊張或不適，從而影響檢測結構，大大方便了檢測人員對患者進行檢查，確保了檢測結構的準確性。

附圖說明

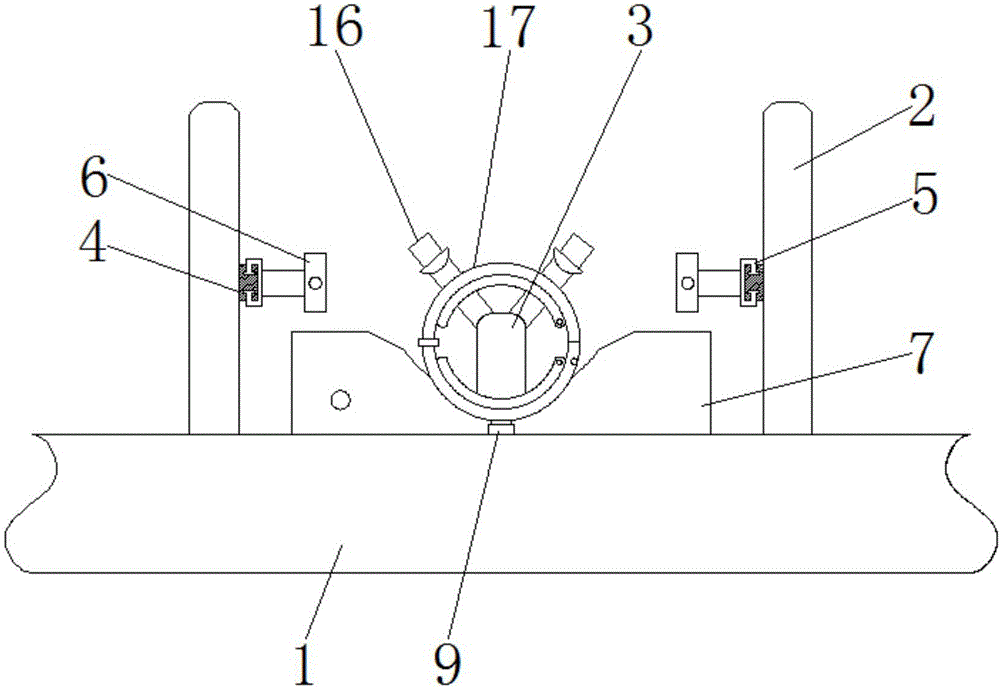

圖1為本發明結構示意圖；

圖2為本發明側面的剖視圖；

圖3為本發明卡頭裝置的結構示意圖；

圖4為本發明卡頸裝置的結構示意圖；

圖5為本發明A-A局部放大圖；

圖6為本發明B-B局部放大圖。

圖中：1床板、2隔音板、3彈性板、4滑軌、5滑塊、6第一氣囊、7第二氣囊、8第一固定塊、9第二固定塊、10第一緩沖槽、11第一T型塊、12第一緩沖彈簧、13第二T型塊、14第二緩沖槽、15第二緩沖彈簧、16卡頭裝置、161上圓弧架、162下圓弧架、163卡槽、164卡頭彈簧、165卡板、166軟墊、17卡頸裝置、171上半圓卡環、172下半圓卡環、173卡接開關、174擠壓氣囊。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-6，本發明提供一種技術方案：一種磁共振頭部固定裝置，包括床板1、隔音板2和彈性板3，床板1頂部的兩側分別與隔音板2的底部固定連接，隔音板2的一側固定安裝有滑軌4，滑軌4上滑動連接有與其相適配的滑塊5，滑塊5遠離滑軌4的一側與第一氣囊6的一側通過連接桿固定連接，從而使第一氣囊6可在消音板2上滑動，通過隔音板2、滑塊5、滑軌4和第一氣囊6，實現了降低患者在進行檢查時所感受到的噪音，通過在患者的頭部和儀器之間安裝隔音板2，很好的防止了患者因聽到過大噪音，而感到緊張或不適，從而影響檢測結構，大大方便了檢測人員對患者進行檢查，確保了檢測結構的準確性，床板1的頂部與彈性板3的一側固定連接，床板1的頂部分別固定安裝有第二氣囊7、第一固定塊8和第二固定塊9，第一氣囊6的一側和第二氣囊7的一側均開設有充氣孔，第二氣囊7的頂部開設有弧形凹槽，方便彈性板3的放置，而且使患者的頭部支撐的更加舒適，第一固定塊8的頂部開設有第一緩沖槽10，第一緩沖槽10內壁的底部與第一T型塊11的底部通過第一緩沖彈簧12固定連接，第一T型塊11的頂部貫穿第一固定塊8并延伸至第一固定塊8的外部，第一T型塊11延伸至第一固定塊8外部的一側與彈性板3底部的一側通過連接塊固定連接，彈性板3底部的另一側與第二T型塊13的頂部通過連接塊固定連接，第二固定塊9的頂部開設有第二緩沖槽14，第二T型塊13的底部貫穿第二固定塊9并延伸至第二緩沖槽14的內部，第二T型塊13延伸至第二緩沖槽14內部的一側與第二緩沖槽14內壁的底部通過第二緩沖彈簧15固定連接，彈性板3遠離床板1的一側固定安裝有卡頭裝置16，且彈性板3的頂部固定安裝有卡頸裝置17，卡頭裝置16包括上圓弧架161和下圓弧架162，上圓弧架161的底端與下圓弧架162的頂端通過銷釘轉動連接，上圓弧架161底端的內側和下圓弧架162頂端的內側均開設有相互適配的卡槽163，卡槽163內壁的頂部和底部與卡頭彈簧164的兩端均通過卡板165固定連接，上圓弧架161遠離下圓弧架162的一端固定安裝有軟墊166，卡頸裝置17包括上半圓卡環171和下半圓卡環172，上半圓卡環171的一端與下半圓卡環172的一端通過銷釘轉動連接，上半圓卡環171的另一端與下半圓卡環172的另一端通過卡接開關173卡接，卡接開關173起到將上半圓卡環171和下半圓卡環172鎖緊和松開的作用，上半圓卡環171的內側與下半圓卡環172的內側均固定安裝有擠壓氣囊174，擠壓氣囊174的一側開設有充氣孔，醫護人員均可通過充氣孔向第一氣囊6、第二氣囊7和擠壓氣囊174內充氣，通過彈性板3，第二氣囊7、第一緩沖彈簧12、第二緩沖彈簧15、卡頭裝置16和卡頸裝置17，達到了固定既牢固又舒適的目的，通過將患者的頭部和頸部放在第二氣囊7和彈性板3上，使患者避免了與硬結構接觸，使患者感到不適，再通過第一緩沖彈簧12和第二緩沖彈簧15，使患者頭部和頸部依靠的更加舒適，最后通過卡頭裝置16和卡頸裝置17對患者的頭部和頸部進行固定，這樣使患者的頭部固定的更加牢固，一定程度上減輕了患者心里的恐懼感，避免了患者在進行檢查時過于緊張，而影響檢測結果。

使用時，先通過卡接開關173將上半圓卡環171打開，然后患者平躺在床板1上，將上圓弧架161掰開，患者的頭部放到第二氣囊7上，患者的頸部放入下半圓卡環172內，再將上圓弧架161放下卡住患者的頭部，通過卡接開關173將上半圓卡環171與下半圓卡環172鎖緊，再向擠壓氣囊174內充氣，使患者的頸部固定牢固，這樣就完成了患者頭部和頸部的固定；然后，向第二氣囊7內充氣，當第二氣囊7膨脹到患者感到最舒適的位置時，停止向第二氣囊7內充氣，最后將第一氣囊6移動到患者的耳部位置，向第一氣囊6內充氣，使第一氣囊6覆蓋患者的耳部后，停止向第一氣囊6內充氣，這樣就完成了該固定裝置的整個工作過程。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
