本發明屬于醫藥包裝領域，具體涉及一種注沖雙功能組合蓋。

背景技術：

目前，大容量注射劑在使用過程中，通過開啟組合蓋實現輸注或沖洗功能，因此，組合蓋從功能上可分為用于輸注功能的注射用組合蓋和用于沖洗功能的組合蓋，其中注射用組合蓋在結構上具有膠塞或墊片，通過穿刺器穿過膠塞或墊片進行輸注活動，多以焊接方式與塑料容器相連；而沖洗液蓋型多為拉環式或扳折式，使用時拉開或扳斷開啟蓋，通過插入導管或直接擠壓瓶體的方式進行傷口沖洗等醫療活動。

在實際醫療活動中，醫護人員有時需要直接開啟注射用藥液進行沖洗活動，而醫療活動中使用的組合蓋因結構限制其使用方式有單一性，無法順利開啟達到傾倒或沖洗作用。同時，沖洗液組合蓋生產過程是灌裝藥液后焊接內蓋，再由人工套上外蓋，這樣保證不了開啟后內蓋周圍的無菌性。因此，目前缺少可實現注射和沖洗功能為一體的注沖雙功能組合蓋。

技術實現要素：

基于現有技術的不足，本發明提供了一種注沖雙功能組合蓋，該組合蓋同時實現輸注與沖洗功能，且使用方便，即開即用，無需進行消毒。

為達到以上技術目的，本發明所采用的技術方案是：一種注沖雙功能組合蓋，包括外蓋、墊片及內蓋，其特征在于內蓋嵌入外蓋內部，墊片位于外蓋與內蓋之間；外蓋從上至下依次為開啟蓋、扭斷翼、外蓋扭斷槽及外蓋焊接基座，其中扭斷翼接于外蓋外壁，外蓋內壁附有呈環形分布內嵌齒；內蓋從上至下依次為凸臺，扭斷齒，內蓋扭斷槽及內蓋焊接基座，其中內蓋外壁附有呈環形分布的扭斷齒。

其中，所述的外蓋與內蓋分別為一體成型。

所述的外蓋內壁的內嵌齒與內蓋外壁的扭斷齒互為嵌入結構。

所述的外蓋開啟蓋為扳斷蓋式、拉環蓋式、扭斷蓋式、易撕膜式及易折柄式中的一種。

所述的外蓋內壁上的內嵌齒和內蓋外壁的扭斷齒數量為2-10個。

所述的外蓋和內蓋套合后，內蓋凸臺上部與外蓋頂部形成一個膠塞腔，內部設有墊片。

本發明外蓋與內蓋為一體成型，組裝時先將墊片置于外蓋內的頂部，然后將內蓋嵌入外蓋，內蓋的凸臺與外蓋頂部固定墊片，同時外蓋內部的內嵌齒與內蓋的扭斷齒相互嵌合在一起。使用時，如作為注射用，直接打開外蓋開啟蓋，用注射器穿刺墊片來使用；如作為沖洗液使用時，扭動外蓋扭斷翼，外蓋內壁的內嵌齒帶動內蓋扭斷齒同時轉動，外蓋扭斷槽和內蓋扭斷槽同時斷開，拿掉扭斷部分直接進行沖洗使用。

本發明的有益效果是：

（1）通過外蓋與內蓋的密切配合，保證在開啟后無論是墊片開口還是內蓋扭斷口均為無菌狀態，無需進行再消毒，可直接使用，減輕了醫務工作者的工作量。

（2）扭斷口的大口徑設計可滿足各類導管順利插入，能夠進行快速傾倒，同時帶墊片的通道能夠配合穿刺類連通器使用，可用于注藥與輸液，雙通道可供醫護人員適時選用，強調了醫護人員的主動性。

（3）本發明的內蓋及外蓋分別為一次成型結構，可實現自動化生產。

附圖說明

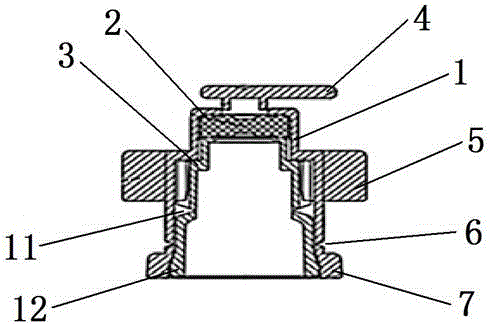

圖1為本發明結構剖面圖；

圖2為本發明外蓋結構剖面圖；

圖3為本發明內蓋結構示意圖；

圖4 為本發明結構橫截面圖。

圖中：1.外蓋；2.墊片；3.內蓋；4.開啟蓋；5.扭斷翼；6.外蓋扭斷槽；7.外蓋焊接基座；8.內嵌齒；9.凸臺；10.扭斷齒；11.內蓋扭斷槽；12.內蓋焊接基座。

具體實施方式

為更好的說明本發明所述的一種注沖雙功能組合蓋，以下結合具體實施例對本發明做進一步解釋，但不可理解為對本發明的限制。

實施例1

一種注沖雙功能組合蓋，包括外蓋1、墊片2及內蓋3，其中內蓋1嵌入外蓋3內部，墊片2位于外蓋1與內蓋3之間。外蓋1從上至下依次為開啟蓋4、扭斷翼5、外蓋扭斷槽6及外蓋焊接基座7，扭斷翼5接于外蓋外壁，外蓋內壁附有呈環形分布內嵌齒8；內蓋3從上至下依次為凸臺9，扭斷齒10，內蓋扭斷槽11及內蓋焊接基座12，內蓋外壁附有呈環形分布的扭斷齒10。所述的外蓋與內蓋為一體成型。

其中，外蓋開啟蓋4為扳斷蓋式，外蓋內壁上的內嵌齒8和內蓋外壁的扭斷齒10數量為2個。外蓋1和內蓋3套合后，內蓋凸臺9上部與外蓋頂部形成一個膠塞腔，內部設有墊片2。

組裝該組合蓋時，先將墊片2置于外蓋1內的頂部，然后將內蓋3嵌入外蓋，內蓋的凸臺9與外蓋頂部固定墊片2，同時外蓋內部的內嵌齒8與內蓋的扭斷齒10相互嵌合在一起。使用時，如作為注射用，直接打開外蓋開啟蓋4，用注射器穿刺墊片2來使用；如作為沖洗液使用時，扭動外蓋扭斷翼5，外蓋內壁的內嵌齒8帶動內蓋扭斷齒10同時轉動，外蓋扭斷槽6和內蓋扭斷槽11同時斷開，拿掉扭斷部分直接進行沖洗使用。

實施例2

一種注沖雙功能組合蓋，包括外蓋1、墊片2及內蓋3，其中內蓋1嵌入外蓋3內部，墊片2位于外蓋1與內蓋3之間。外蓋1從上至下依次為開啟蓋4、扭斷翼5、外蓋扭斷槽6及外蓋焊接基座7，扭斷翼5接于外蓋外壁，外蓋內壁附有呈環形分布內嵌齒8；內蓋3從上至下依次為凸臺9，扭斷齒10，內蓋扭斷槽11及內蓋焊接基座12，內蓋外壁附有呈環形分布的扭斷齒10。所述的外蓋與內蓋為一體成型。

其中，外蓋開啟蓋4為拉環蓋式，外蓋內壁上的內嵌齒8和內蓋外壁的扭斷齒10數量為4個。外蓋1和內蓋3套合后，內蓋凸臺9上部與外蓋頂部形成一個膠塞腔，內部設有墊片2。

組裝該組合蓋時，先將墊片2置于外蓋1內的頂部，然后將內蓋3嵌入外蓋，內蓋的凸臺9與外蓋頂部固定墊片2，同時外蓋內部的內嵌齒8與內蓋的扭斷齒10相互嵌合在一起。使用時，如作為注射用，直接打開外蓋開啟蓋4，用注射器穿刺墊片2來使用；如作為沖洗液使用時，扭動外蓋扭斷翼5，外蓋內壁的內嵌齒8帶動內蓋扭斷齒10同時轉動，外蓋扭斷槽6和內蓋扭斷槽11同時斷開，拿掉扭斷部分直接進行沖洗使用。

實施例3

一種注沖雙功能組合蓋，包括外蓋1、墊片2及內蓋3，其中內蓋1嵌入外蓋3內部，墊片2位于外蓋1與內蓋3之間。外蓋1從上至下依次為開啟蓋4、扭斷翼5、外蓋扭斷槽6及外蓋焊接基座7，扭斷翼5接于外蓋外壁，外蓋內壁附有呈環形分布內嵌齒8；內蓋3從上至下依次為凸臺9，扭斷齒10，內蓋扭斷槽11及內蓋焊接基座12，內蓋外壁附有呈環形分布的扭斷齒10。所述的外蓋與內蓋為一體成型。

其中，外蓋開啟蓋4為扭斷蓋式，外蓋內壁上的內嵌齒8和內蓋外壁的扭斷齒10數量為6個。外蓋1和內蓋3套合后，內蓋凸臺9上部與外蓋頂部形成一個膠塞腔，內部設有墊片2。

組裝該組合蓋時，先將墊片2置于外蓋1內的頂部，然后將內蓋3嵌入外蓋，內蓋的凸臺9與外蓋頂部固定墊片2，同時外蓋內部的內嵌齒8與內蓋的扭斷齒10相互嵌合在一起。使用時，如作為注射用，直接打開外蓋開啟蓋4，用注射器穿刺墊片2來使用；如作為沖洗液使用時，扭動外蓋扭斷翼5，外蓋內壁的內嵌齒8帶動內蓋扭斷齒10同時轉動，外蓋扭斷槽6和內蓋扭斷槽11同時斷開，拿掉扭斷部分直接進行沖洗使用。

實施例4

一種注沖雙功能組合蓋，包括外蓋1、墊片2及內蓋3，其中內蓋1嵌入外蓋3內部，墊片2位于外蓋1與內蓋3之間。外蓋1從上至下依次為開啟蓋4、扭斷翼5、外蓋扭斷槽6及外蓋焊接基座7，扭斷翼5接于外蓋外壁，外蓋內壁附有呈環形分布內嵌齒8；內蓋3從上至下依次為凸臺9，扭斷齒10，內蓋扭斷槽11及內蓋焊接基座12，內蓋外壁附有呈環形分布的扭斷齒10。所述的外蓋與內蓋為一體成型。

其中，外蓋開啟蓋4為易撕膜式，外蓋內壁上的內嵌齒8和內蓋外壁的扭斷齒10數量為8個。外蓋1和內蓋3套合后，內蓋凸臺9上部與外蓋頂部形成一個膠塞腔，內部設有墊片2。

組裝該組合蓋時，先將墊片2置于外蓋1內的頂部，然后將內蓋3嵌入外蓋，內蓋的凸臺9與外蓋頂部固定墊片2，同時外蓋內部的內嵌齒8與內蓋的扭斷齒10相互嵌合在一起。使用時，如作為注射用，直接打開外蓋開啟蓋4，用注射器穿刺墊片2來使用；如作為沖洗液使用時，扭動外蓋扭斷翼5，外蓋內壁的內嵌齒8帶動內蓋扭斷齒10同時轉動，外蓋扭斷槽6和內蓋扭斷槽11同時斷開，拿掉扭斷部分直接進行沖洗使用。

實施例5

一種注沖雙功能組合蓋，包括外蓋1、墊片2及內蓋3，其中內蓋1嵌入外蓋3內部，墊片2位于外蓋1與內蓋3之間。外蓋1從上至下依次為開啟蓋4、扭斷翼5、外蓋扭斷槽6及外蓋焊接基座7，扭斷翼5接于外蓋外壁，外蓋內壁附有呈環形分布內嵌齒8；內蓋3從上至下依次為凸臺9，扭斷齒10，內蓋扭斷槽11及內蓋焊接基座12，內蓋外壁附有呈環形分布的扭斷齒10。所述的外蓋與內蓋為一體成型。

其中，外蓋開啟蓋4為易折柄式，外蓋內壁上的內嵌齒8和內蓋外壁的扭斷齒10數量為10個。外蓋1和內蓋3套合后，內蓋凸臺9上部與外蓋頂部形成一個膠塞腔，內部設有墊片2。

組裝該組合蓋時，先將墊片2置于外蓋1內的頂部，然后將內蓋3嵌入外蓋，內蓋的凸臺9與外蓋頂部固定墊片2，同時外蓋內部的內嵌齒8與內蓋的扭斷齒10相互嵌合在一起。使用時，如作為注射用，直接打開外蓋開啟蓋4，用注射器穿刺墊片2來使用；如作為沖洗液使用時，扭動外蓋扭斷翼5，外蓋內壁的內嵌齒8帶動內蓋扭斷齒10同時轉動，外蓋扭斷槽6和內蓋扭斷槽11同時斷開，拿掉扭斷部分直接進行沖洗使用。
