本發明屬于醫療器械領域，具體地講，涉及一種可精確記錄液化時間的精液采集杯。

背景技術：

精液常規分析是判斷男性生育能力的重要方法和指標之一，保證精液化驗結果真實可靠的前提是除保證留取全部精液外，精液在液化期間的保存溫度也至關重要。由于大的溫度變化會對精子產生影響，因此，標本容器應該保持在20-37℃環境中。目前，在精液分析實驗室，為保證溫度的恒定性，精液液化期間將標本容器放置在實驗臺上或者孵育箱內(37℃)，然而在標本多尤其是人類精子庫大量捐精者的情況下，很難精確記錄每份樣本的液化時間。并且，在醫院取精時留取精液困難的患者需在家留取精液后送至醫院，在氣溫低時需將標本盒放在貼胸口袋或腋窩內保溫，操作不便且溫度不穩定，最重要的是不能準確判斷該樣本的具體液化時間。

技術實現要素：

為解決上述問題，本發明的目的在于：設計一種能恒溫加熱、易操作、攜帶方便、能精確記錄液化時間的精液采集杯。如何針對精液標本保存要求，設計一種既能攜帶方便又能恒溫加熱且能精確記錄時間的精液采集杯一直是困擾檢驗人員的難題。為解決上述問題，本發明的技術解決方案是：一種可精確記錄液化時間的精液采集杯，包括塑料外殼、顯示屏、筒狀硅橡膠電熱片、圓柱形聚合物鋰離子電池、溫控器、漏斗型精液容器、精液儲存容器、感應器、鈴聲提示裝置。其特征是：所述的一種可精確記錄液化時間的精液采集杯分塑料外殼分主體、上蓋和下底三部分，上蓋中間設有通氣孔；主體一側壁有溫度顯示屏、液化時間顯示屏和鈴聲裝置；下底放置圓柱形聚合物鋰離子電池、溫控器開關和液化時間開關。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是所述硅橡膠電熱片由兩層硅橡膠布夾鎳鉻合金電熱絲壓制而成，硅橡膠電熱片厚度1.0mm。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是所述塑料外殼厚度0.6mm、直徑75mm、高100mm，所述塑料外殼主體和硅橡膠電熱片中間填充絕緣保溫?zé)o紡布。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是所述溫控器為常閉型35℃溫控器。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是所述漏斗型精液容器為不沾水玻璃材料，其半徑為34.7mm、高35mm、厚0.2mm。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是所述漏斗型精液容器上緣有兩個小拉手，底部有只能使液化的精液通過的過濾膜。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是內部其余部分為精液儲存容器，在內部中心處距頂部45mm處放置感應器。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是當所述感應器在30秒的時間里沒有感應到液體通過時，便停止計時并啟動鈴聲裝置。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是當所述鈴聲裝置發出鈴聲時，檢驗人員通過液化時間顯示屏讀取時間，所述液化時間顯示屏顯示的時間減去30秒即為該樣本的精確液化時間。

進一步，所述的一種可精確記錄液化時間的精液采集杯，其特征是所述外殼分主體和上蓋通過螺紋連接。

本發明的有益效果是：本發明所提供的一種可精確記錄液化時間的精液采集杯采用硅橡膠電熱片直接附在精液采集杯四周立體加熱，溫控器可將杯內溫度控制在35℃左右；采用感應器和計時裝置及鈴聲提示裝置，可精確記錄精液液化時間。一種可精確記錄液化時間的精液采集杯省電、體積小、重量輕、易攜帶、一次性使用、低成本，本發明會非常受精液化驗室和人類精子庫的歡迎，能得到有效普及。

附圖說明

圖1是本發明外部結構示意圖。

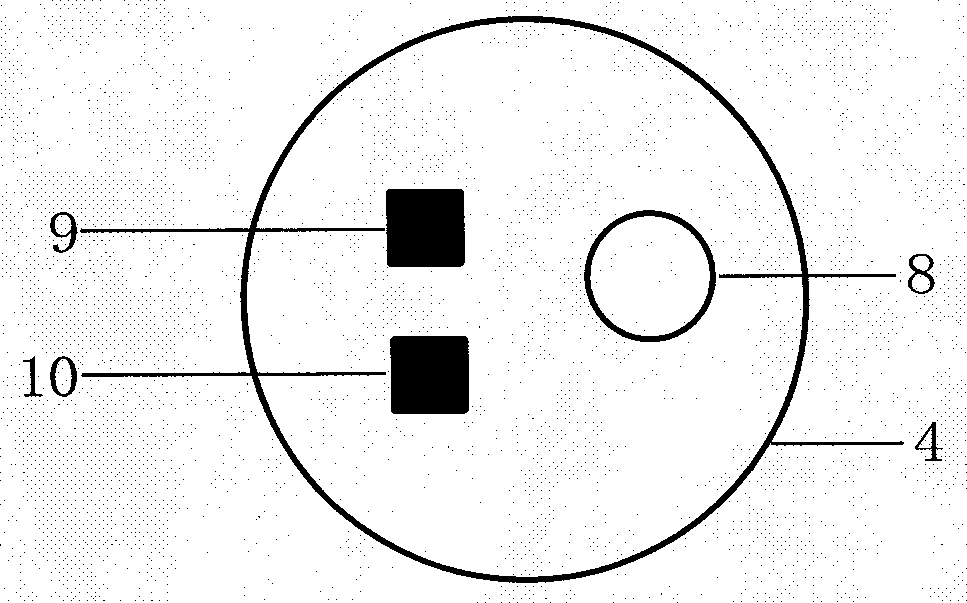

圖2是本發明下底結構示意圖。

圖3是本發明內部結構示意圖。

附圖標號：

1：塑料外殼上蓋 2：通氣孔 3：塑料外殼主體 4：下底 5：溫度顯示屏 6：液化時間顯示屏 7：鈴聲裝置 8：圓柱形聚合物鋰離子電池 9：溫控器開關 10：液化時間開關 11：漏斗型精液容器 12：過濾膜 13：小拉手 14：硅橡膠電熱片 15：絕緣保溫?zé)o紡布 16：感應器 17：精液儲存容器 18：溫控器

具體實施方式

以下將結合附圖及具體實施方式詳細說明本發明的技術方案，以便更清楚、直觀地理解本發明的發明實質。

使用者使用前用記號筆將基本信息記錄在塑料外殼主體3一側壁上，打開溫控器開關9預熱八分鐘，采集杯內溫度上升，超過35℃時常閉型溫控器18斷開，停止加熱，采集杯內溫度保持在35℃左右。使用者留取精液時，打開上蓋1，將精液全部射入漏斗型精液容器11，隨后立即打開液化時間開關12，并蓋上上蓋1，將該采集杯放置在化驗室平面操作臺上，在家留取精液者可放置兜里或其它地方。化驗室檢驗人員或送檢人員在聽到鈴聲裝置7發出提示鈴聲后，打開上蓋1，觀察漏斗型精液容器11里是否還有殘留精液，如沒有，則讀取液化時間顯示屏6上顯示的時間，液化時間顯示屏6上顯示的時間減去30秒即為該樣本的精確液化時間。待上述步驟完成后，則化驗室檢驗人員可將小拉手13提起，用吸管吸取精液儲存容器17里液化完全的精液進行下一步的檢驗工作。

如鈴聲裝置7發出提示鈴聲后，發現漏斗型精液容器11里仍有大部分精液，且時間已超過60分鐘，此現象在臨床上稱為精液不液化或液化延遲，可參考世界衛生組織出版的第5版《人類精液檢查與處理實驗室手冊》對標本進行處理。
