本發明涉及醫療器械技術領域，具體為一種氣管套管堵管器。

背景技術：

氣管切開是搶救神經內科病人的重要措施之一。神經內科腦出血、腦梗塞、格林巴利、腦炎、重癥肌無力等患者常因昏迷、癱瘓至長期臥床或因咳嗽無力、咳嗽、吞咽反射消失等原因至肺部感染、呼吸衰竭，痰液增多不能咳出而影響氣道通暢，導致血氧飽和度下降，此時需要氣管切開。

當氣管切開患者病情穩定、呼吸平穩、氣道通暢時，需要給予堵管。目前臨床工作中常用木塞、棉花、膠布等自行制作堵管器。由于患者抵抗力差，護理人員手部帶有細菌病毒等，這些堵管器可能導致氣管、支氣管炎癥、肺部感染，因此臨床中需要研究一種防止感染的氣管套管堵管器。

技術實現要素：

本發明的目的在于克服上述技術存在的問題，提供一種防止感染的氣管套管堵管器。

為實現上述目的，本發明提供如下技術方案：

一種氣管套管堵管器，包括圓臺形的堵管器本體，所述堵管器本體的底端外徑小于氣管套管的內徑，所述堵管器本體插入所述氣管套管時，所述堵管器本體的外表面與所述氣管套管的內壁密封接觸，所述堵管器本體的頂端設有一圈外露的邊緣，所述邊緣的外沿設有向下的一圈凸緣，所述邊緣上設有固定繩，通過所述固定繩將所述堵管器本體固定，所述堵管器本體的中心設有貫穿所述堵管器本體的通孔。

進一步地，所述堵管器本體的外表面上設有螺旋狀凸起。

進一步地，所述邊緣上與所述固定繩相對的一端延伸出一段連接帶，所述連接帶的另一端設有用于堵塞所述通孔的插入部，所述插入部插入所述通孔將所述通孔堵住。

進一步地，所述堵管器本體的上表面和所述邊緣的上表面設有一組同心圓形的防滑條紋。

進一步地，所述堵管器主體、所述邊緣、所述凸緣和所述插入部均采用硅膠材料制成。

進一步地，所述通孔的直徑為7mm或6mm或5mm或4mm或3mm或2mm或1mm。

進一步地，所述插入部的下端的外周設有向外凸起的外凸緣。

進一步地，所述外凸緣呈上大下小的圓錐形。

與現有技術相比，本發明的有益效果如下：

1、本發明的氣管堵管器可以一次性使用或者可以浸泡消毒使用，減少氣管、支氣管炎癥、肺部感染。

2、本發明的氣管堵管器根據患者呼吸情況，可以選擇適合患者的不同的直徑的通孔的堵管器。

3、本發明的氣管堵管器通過固定繩纏繞在患者的氣管固定帶上，不宜脫落。

4、本發明的氣管堵管器方便護理工作者或居家護理人員使用，操作方便。

5、本發明的氣管堵管器經濟實惠，患者家屬宜接受。

附圖說明

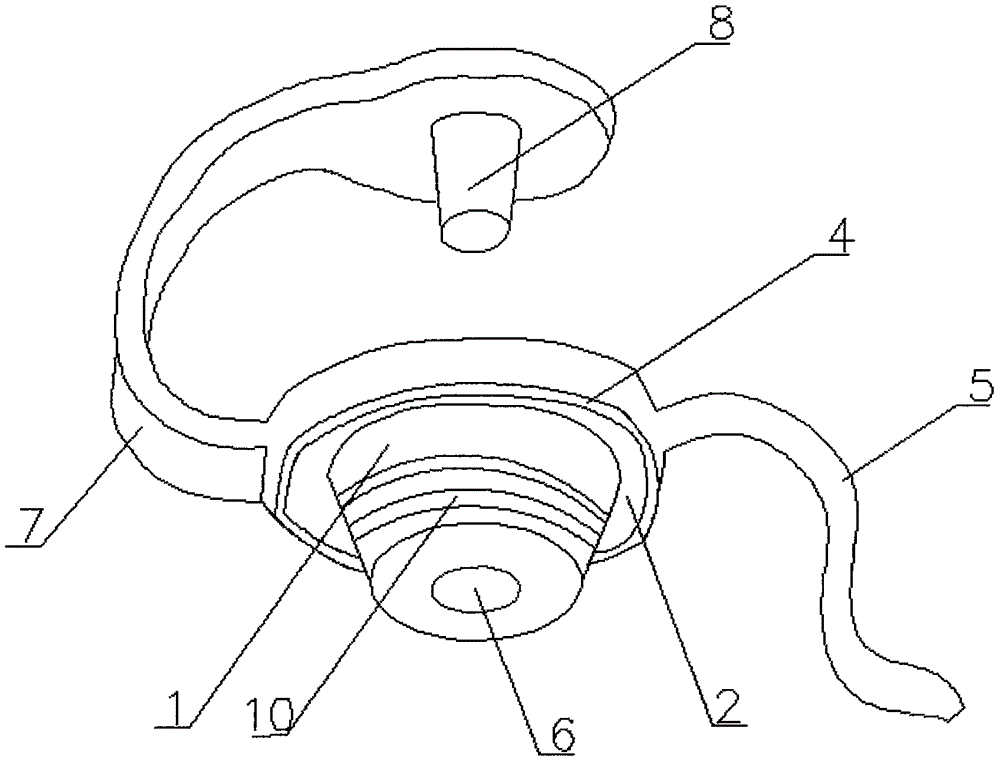

圖1為本發明氣管套管堵管器的結構示意圖；

圖2為本發明氣管套管堵管器本體的仰視圖；

圖3為本發明氣管套管堵管器本體的俯視圖；

圖4為本發明氣管套管堵管器插入部的剖視圖。

圖中，1-堵管器本體，2-邊緣，3-防滑條紋，4-凸緣，5-固定繩，6-通孔，7-連接帶，8-插入部，9-外凸緣，10-螺旋狀凸起。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1、圖2、圖3和圖4所示，一種氣管套管堵管器，包括圓臺形的堵管器本體1，堵管器本體1的底端外徑小于氣管套管的內徑，堵管器本體1的外表面上設有螺旋狀凸起10。堵管器本體1插入氣管套管時，堵管器本體1的外表面與氣管套管的內壁密封接觸，堵管器本體1的頂端設有一圈外露的邊緣2，堵管器本體1的上表面和邊緣2的上表面設有一組同心圓形的防滑條紋3。

邊緣2的外沿設有向下的一圈凸緣4，邊緣2上設有固定繩5，通過固定繩5將堵管器本體1固定在患者的氣管固定帶上。

堵管器本體1的中心設有貫穿堵管器本體的通孔6，通孔5的直徑為7mm或6mm或5mm或4mm或3mm或2mm或1mm。邊緣2上與固定繩5相對的一端延伸出一段連接帶7，連接帶7的另一端設有用于堵塞通孔5的插入部8，插入部8的下端的外周設有向外凸起的外凸緣9，外凸緣9呈上大下小的圓錐形。插入部8插入通孔5將通孔5堵住。堵管器主體1、邊緣2、凸緣4和插入部8均采用硅膠材料制成。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
