本發明涉及用于增大男性陰莖的按摩訓練器械，具體的說就是陰莖增大按摩訓練器。

背景技術：

目前，現有的用于按摩、增大男性陰莖的器械，需要持續使用半小時，才能達到治療鍛煉效果。

公開號CN101433494A的專利公開了一種陰莖增大鍛煉器，該陰莖增大鍛煉器在使用的時候，使用者的兩個手必須分別抓住上、下滾動體兩邊的軸，把兩個軸壓向一起，手必須像捏握力器一樣緊捏著兩個軸，然后這樣鍛煉半個小時，手會太累，注意力無法集中，嚴重影響勃起強度，使用效果不理想，其通過調整螺絲固定滑塊位置來適應陰莖尺寸、陰莖硬度的方式也很不方便；而且，其沿陰莖軸向往復來回推動的時候，由于陰莖垂直于滾動體和軸，滾動體和軸運行到陰莖根部時，手會碰及人體，使用不方便，上、下、左、右滾動體的接觸面是平面，來回推動的時候，滾動體會夾陰毛、夾陰莖表皮。

技術實現要素：

本發明針對現有技術中的不足，目的是提供一種操作方便、鍛煉輕松、不夾毛夾皮的陰莖治療鍛煉器。

本發明解決上述技術問題所采用的技術方案為：

陰莖增大按摩訓練器，其特征在于：包括能夾住陰莖的夾緊裝置、開合架、移動調節裝置，開合架包括至少兩個連桿，連桿一端鉸接、另一端與夾緊裝置連接，移動調節裝置設置在連桿上且能在連桿上移動用以改變開合架開合度實現對夾緊裝置夾合度的調節。

進一步的，所述移動調節裝置包括滑塊、導向球，滑塊上安裝導向球，導向球可在滑塊上轉動，連桿穿過滑塊上安裝的導向球，導向球能在連桿上移動。

進一步的，該陰莖增大按摩訓練器，其還包括握把，握把兩端均連接一開合架，所述開合架包括兩個連桿，兩連桿一端相互鉸接于握把端部、另一端均與夾緊裝置連接，兩連桿一端相互鉸接后呈V字形，其夾角可調節。

進一步的，所述移動調節裝置還包括橫梁，橫梁中部凸起呈拱形，橫梁左右兩端均連接一滑塊。

進一步的，所述夾緊裝置為兩個夾板，夾板呈左右對稱的梭形扁體狀，其上下面中部分別設置有凹弧面Ⅰ、凹弧面Ⅱ，且凹弧面Ⅱ的弧面尺寸大于凹弧面Ⅰ的弧面尺寸，上下面其余部分為凸起弧面。

進一步的，所述夾緊裝置為兩個滾輪，滾輪呈左右對稱的啞鈴狀，其中部設置凹弧面。

進一步的，所述夾板和滾輪的左右端面上均設置有盲孔，連桿上均固定設置有L形的彎桿，彎桿頭部伸入夾板左右端面的盲孔內與夾板緊密連接，彎桿頭部伸入滾輪左右端面的盲孔內與滾輪連接，且滾輪可轉動。

進一步的，所述移動調節裝置還包括鎖扣，鎖扣安裝在滑塊外側。

進一步的，至少有一個連桿上標有刻度。

進一步的，所述夾板和滾輪的材質均為橡膠。

進一步的，所述移動調節裝置、握把均包有一橡膠層。

與現有技術相比，本發明的優點在于：

1、移動調節裝置能在連桿上移動用以改變鉸接連桿的夾角，使用者按動鎖扣即可鎖緊鉸接連桿的夾角，實現對夾緊裝置夾合度的調節和固定，夾緊裝置得以鎖緊，比原來通過調整螺絲固定滑塊位置來適應陰莖尺寸、陰莖硬度的方式更方便，操作方便，不用像原來兩個手必須分別抓住上、下滾動體兩邊的軸，把兩個軸壓向一起，這樣鍛煉半個小時，手也不會感到累，能集中注意力，鍛煉輕松，保持勃起強度，保證良好的使用效果；

2、夾板或滾輪沿陰莖軸向運行到陰莖根部時，手握住的握把與陰莖根部有連桿長度的距離，手不會碰及人體，使用方便，手臂也不會感到局促；

3、 夾板、滾輪的上下面除中部外其余部分為凸起弧面，兩個夾板的接觸處為一點，兩個滾輪的接觸處也為一點，且彎桿是內探到夾板或滾輪中，來回推動的時候，不會產生夾板或滾輪夾陰毛、夾陰莖表皮的現象；

4、連桿上均標有刻度，使用者可每隔一段時間記錄一次鍛煉時移動調節裝置鎖緊處的刻度，便于定期直觀觀察訓練效果，提高鍛煉治療的信心；

5、橫梁中部凸起呈拱形，既便于陰莖穿過橫梁，又可對陰莖起到輔助按摩作用；

6、凹弧面Ⅰ、凹弧面Ⅱ適應不同周長的陰莖，當陰莖增粗后，凹弧面Ⅰ的圍合周長已不能滿足陰莖圓周長，這時，可直接用力轉動夾板換由兩個凹弧面Ⅱ相對圍合，兩個凹弧面Ⅱ圍合后，其周長增大，即可以使用凹弧面Ⅱ繼續鍛煉，無需購買新的大號的部件，使用更方便，降低購買成本；

7、夾板和滾輪的材質均為橡膠,具有韌性，對陰莖能起到很好的按摩效果。

附圖說明

以下附圖僅旨在于對本發明作示意性的說明和解釋?zhuān)⒉幌抻诒景l(fā)明的范圍。其中，

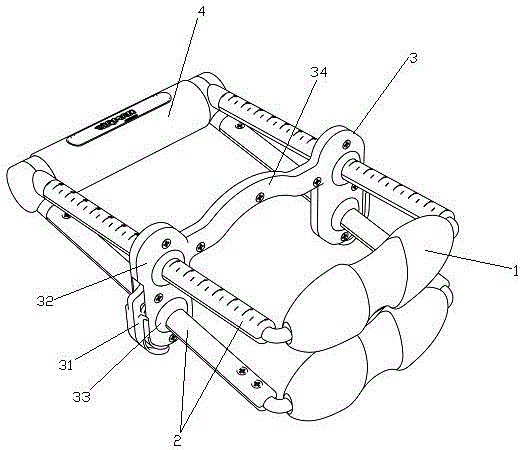

圖1為本發明一實施例的立體圖；

圖2為圖1的正視圖；

圖3為本發明另一實施例的立體圖；

圖4為圖3的正視圖。

具體實施方式

下面未述及的相關技術內容均可采用或借鑒現有技術。

為了使本技術領域的人員更好地理解本申請中的技術特征、目的、效果以及實施例，下面將結合本申請實施例中的附圖，對本申請實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本申請一部分實施例，而不是全部的實施例。基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本申請保護。

圖1、圖2示出了本發明的一實施例，該陰莖治療鍛煉器，包括能夾住陰莖的夾緊裝置、開合架2、移動調節裝置3和握把4，握把4兩端均連接一開合架2。

所述夾緊裝置為兩個夾板1，夾板1呈左右對稱的梭形扁體狀，其左右端面上均設置有盲孔，其上下面中部分別設置有凹弧面Ⅰ11、凹弧面Ⅱ12，且凹弧面Ⅱ12的弧面尺寸大于凹弧面Ⅰ11的弧面尺寸，上下面其余部分為凸起弧面；

所述開合架2包括兩個連桿，兩連桿一端相互鉸接于握把4端部、另一端均固定設置有L形的彎桿，L形的彎桿頭部均伸入夾板1左右端面盲孔內與盲孔緊密連接，其中，兩連桿一端相互鉸接后呈V字形，其夾角可調節，連桿上均標有刻度；

所述移動調節裝置3左右對稱，其包括鎖扣31、滑塊32、導向球33、橫梁34, 橫梁34中部凸起呈拱形，橫梁34左右兩端均連接一滑塊32，每個滑塊32上安裝上下兩個導向球33，導向球33可在滑塊32上轉動，每個滑塊32外側安裝一鎖扣31，兩開合架2的連桿分別穿過兩滑塊32上安裝的上下兩個導向球33，導向球33能在連桿上移動，這樣，移動調節裝置3設置在連桿上且能在連桿上移動用以改變鉸接連桿的夾角（即開合架2開合度）實現對夾緊裝置夾合度的調節；

另外，夾板1材質為橡膠，移動調節裝置3、握把4均包有一橡膠層。

本實施例具體按照如下所述進行操作，使用時，初始時，安裝時使兩個夾板1的凹弧面Ⅰ11相對圍合，使用者的兩個手握住握把4使夾板1板面朝向陰莖，陰莖被夾在兩個夾板1凹弧面Ⅰ11之間，推動移動調節裝置3，使導向球33在連桿上滑動，由于每個開合架2的兩連桿一端相互鉸接后呈V字形，其夾角可調節，通過來回滑動導向球33來調整鉸接連桿的夾角，進而調整兩個夾板1凹弧面Ⅰ11的相對位置，感到夾板1剛好夾住時陰莖時，按動鎖扣31鎖緊，鉸接連桿的夾角便定死，兩個夾板1凹弧面Ⅰ11的相對位置便也固定了，使陰莖被兩個夾板1凹弧面Ⅰ11夾住，然后兩個手握住握把4沿陰莖軸向往復推拉，使得夾板1對陰莖反復擠壓按摩。由于彎桿與夾板1緊密連接，鍛煉期間，夾板1不會轉動，能夠給予陰莖更大的壓力和更好的封閉血液效果，陰莖勃起后，將該裝置放置于陰莖根部，調整移動調節裝置3的位置并按上鎖扣31，使陰莖根部被兩個夾板1凹弧面Ⅰ11夾的更緊，以阻止血液回流，強迫血液流入海綿體內，直至海綿體前端有微痛感，可使海綿體發生細微破裂并通過大量血液帶入大量營養，提高海綿體膨脹程度，通過有計劃的鍛煉，實現陰莖的勃起狀態下的增長，如此修復后陰莖不會腫，鍛煉后陰莖會感到很舒服。鍛煉完畢后，再打開鎖扣31，滑動導向球33來增加鉸接連桿的夾角，使兩個夾板1脫離開陰莖，長期使用可以使海綿體增粗增長，促進陰莖增大。

圖3、圖4示出了本發明的另一實施例，該實施例與上述實施例相比，陰莖治療鍛煉器也包括包括能夾住陰莖的夾緊裝置、開合架2、移動調節裝置3和握把4，除下述結構不同外，其余結構均相同。

其不同之處在于：所述夾緊裝置為兩個滾輪5，滾輪5呈左右對稱的啞鈴狀，其左右端面上均設置有盲孔，其中部設置凹弧面51，形成環形凹槽，其余部分為凸起弧面，開合架2設置的L形彎桿頭部均伸入滾輪5左右端面盲孔內，且滾輪5可轉動。

本實施例具體操作與上述實施例的不同之處在于：按動鎖扣31鎖緊后，陰莖被夾在兩個凹弧面51之間，由于且滾輪5可轉動，兩個手握住握把4沿陰莖軸向往復推拉，使得滾輪5對陰莖反復擠壓按摩過程中，滾輪5在陰莖上轉動行走，通過滾輪5擠壓陰莖達到鍛煉效果。

當然，本發明還有其他實施例，例如：由能夾住陰莖的夾緊裝置、一個開合架2和移動調節裝置3構成的陰莖治療鍛煉器，此時，連桿是與夾緊裝置直接連接的，也可以實現移動調節裝置3在連桿上移動用以改變鉸接連桿的夾角（即開合架2開合度）實現對夾緊裝置夾合度的調節，也可以達到良好的技術效果。還比如：一個開合架2的連桿也可以為多個，其在圓周方向上均布，此時，連桿是與夾緊裝置直接連接的，相應的夾緊裝置在圓周方向上均布，結構及原理類似于按壓式自動鉛筆的加持部分，開合架2和夾緊裝置如同自動鉛筆加持部分的卡頭，而移動調節裝置3如同自動鉛筆加持部分的鎖緊箍。由于本發明的實施例較多，在此不予以窮舉。

上述方案中，夾板1和滾輪5的材質均為橡膠,具有韌性，對陰莖能起到很好的按摩效果。

上述方案中，移動調節裝置3設置在連桿上且能在連桿上移動用以改變鉸接連桿的夾角（即開合架2開合度）實現對夾緊裝置夾合度的調節，使用者的兩個手握住握把4，按動移動調節裝置3的鎖扣31即可鎖緊鉸接連桿的夾角，固定夾緊裝置的夾合度，比原來通過調整螺絲固定滑塊位置來適應陰莖尺寸、陰莖硬度的方式更方便，操作方便，而且，由移動調節裝置3來鎖緊夾緊裝置，不用像原來兩個手必須分別抓住上、下滾動體兩邊的軸，把兩個軸壓向一起，這樣鍛煉半個小時，手也不會感到累，能集中注意力，鍛煉輕松，保持勃起強度，保證良好的使用效果。

上述方案中，夾板1或滾輪5沿陰莖軸向運行到陰莖根部時，手握住的握把4與陰莖根部有連桿長度的距離，手不會碰及人體，使用方便，手臂也不會感到局促。

上述方案中，夾板1、滾輪5的上下面除中部外其余部分為凸起弧面，這樣，兩個夾板1的接觸處為一點，兩個滾輪5的接觸處也為一點，且彎桿是內探到夾板1或滾輪5中，來回推動的時候，不會產生夾板1或滾輪5夾陰毛、夾陰莖表皮的現象。

上述方案中，連桿上標有刻度，使用者可每隔一段時間記錄一次鍛煉時移動調節裝置3鎖緊處的刻度，便于定期直觀觀察訓練效果，提高鍛煉治療的信心。

上述方案中，橫梁34中部凸起呈拱形，既便于陰莖穿過橫梁34，又可對陰莖起到輔助按摩作用。

上述方案中，凹弧面Ⅰ11、凹弧面Ⅱ12適應不同周長的陰莖，當陰莖增粗后，凹弧面Ⅰ11的圍合周長已不能滿足陰莖圓周長，這時，可直接用力轉動夾板1換由兩個凹弧面Ⅱ12相對圍合，兩個凹弧面Ⅱ12圍合后，其周長增大，即可以使用凹弧面Ⅱ12繼續鍛煉，無需購買新的大號的部件，使用更方便，降低購買成本。
