本發明涉及醫療器械領域，具體涉及一種一次性整合式手足髓內針微創置入系統。

背景技術：

指骨骨折、掌骨骨折是手部常見的骨折，約占手部骨折的75％和20％；跖骨骨折是足部常見的骨折，約占足部骨折的35％。對于多數上述部位的骨折，可以采用切開復位鋼板螺釘內固定或閉合復位髓內針內固定的治療方案進行治療。切開復位鋼板螺釘內固定由于對軟組織剝離大，神經血管損傷及術后肌腱粘連發生率高，且需要二次手術取出鋼板螺釘，給患者恢復帶來困難。而傳統克氏針固定采用逆行置入，針尾置于菲薄的皮膚以下，往往帶來患者不適。而且在順行置入髓內針過程中，擴髓尖錐更換為髓內針的步驟，由于其開口很小，往往造成尋找入釘點困難，增加手術時間，甚至需要增加透視次數。

技術實現要素：

為了解決上述技術問題，本發明提供了一種一次性整合式手足髓內針微創置入系統，其包括：髓內針，與所述髓內針連接的髓內針手柄，穿刺針以及與所述穿刺針連接的穿刺針手柄；所述髓內針包括髓內針針體，所述髓內針針體兩端分別為第一尖端和第一末端，所述第一末端插設于所述髓內針手柄內，所述第一尖端與所述髓內針針體成165°～175°夾角，所述第一尖端和第一末端均為扁平體，且二者處于同一平面內；所述穿刺針包括穿刺針針體，所述穿刺針針體兩端分別為第二尖端和第二末端，所述第二末端插設于所述穿刺針手柄內，所述第二尖端為圓錐體，且設有刻槽，所述刻槽處于所述穿刺針手柄的正中矢狀面所在的平面內，且與所述第一尖端相匹配以使第一尖端穿設于所述刻槽內，所述穿刺針手柄內設有卡槽，所述卡槽位于穿刺針手柄的正中矢狀面內，所述卡槽與所述髓內針手柄相匹配以使髓內針手柄可拆卸地設于所述卡槽內，且可在所述卡槽內滑動。

本發明的一次性整合式手足髓內針微創置入系統，穿刺針的刻槽與髓內針的第一尖端相匹配(即第一尖端也處于穿刺針手柄的正中矢狀面所在的平面內)以使第一尖端穿設于所述刻槽內，其利用穿刺針進行擴髓的同時將髓內針置入髓腔內，將擴髓和置入髓內針相融合，一次性解決了髓內針的置入問題，簡化了操作流程，同時改善了現有技術中順行髓內針置入過程中二次尋找入釘點的步驟。本發明髓內針的第一尖端與髓內針針體成一定夾角，且與第一末端處于同一平面中，在手術中除手法復位外，可旋轉髓內針手柄遠程操縱第一尖端，便于糾正骨折遠端的移位和成角畸形，進而完成骨折復位。而且本發明髓內針的第一尖端為鈍性的扁平體，避免了刺穿遠端的關節面，減少了術后并發癥的發生。

優選的，所述穿刺針手柄包括手柄主體和輔助手柄，所述手柄主體呈圓柱狀，所述輔助手柄軸向設于所述手柄主體的側壁內，所述第二末端插設于所述手柄主體內，所述卡槽設于所述輔助手柄內。

優選的，所述卡槽的底面和側面相互垂直，且均為平面，所述卡槽的底面所在平面與所述穿刺針成10°夾角。所述手柄，從側面觀察其呈不規則形狀，從正面觀察其底面和側面為相互垂直的規則平面。

優選的，所述手柄主體的長度為10cm，底面直徑為15mm。

優選的，所述手柄主體與穿刺針相連的一端端面直徑縮小為10mm，且所述端面設有倒圓角。

優選的，所述刻槽的深度為1.6mm、2.0mm或2.4mm的任一種。

優選的，所述穿刺針的長度為9cm，所述第二尖端的長度為5mm。

優選的，所述第一尖端的邊緣設有倒圓角，進一步減輕和避免了對關節面的損傷。

優選的，所述髓內針的材質為鈦合金；和/或，所述第一尖端的長度為1cm；和/或，所述第一尖端與所述髓內針針體成170°夾角；和/或，髓內針的第一末端長度為2cm，由將直徑為2.4mm的圓柱體相對的兩側各切扁0.3mm制成，以保證髓內針與髓內針手柄連接時旋轉方向不變。

優選的，所述髓內針針體為圓柱體，且直徑為1.6mm、2.0mm或2.4mm中的任一種；和/或，露出所述髓內針手柄外的髓內針針體的長度為8cm；和/或，所述髓內針手柄在與所述第一末端連接的一端設有凸起，以便于使用時拇指向前推動，輔助髓內針置入。

本發明的上述技術方案具有以下有益效果：本發明的一次性整合式手足髓內針微創置入系統將擴髓和置入髓內針相融合，一次性解決了髓內針的置入問題，簡化了操作流程，同時改善了現有技術中順行髓內針置入過程中二次尋找入釘點的步驟；在手術中除手法復位外，可旋轉髓內針手柄遠程操縱第一尖端，便于完成骨折復位，簡單方便。而且本發明髓內針的第一尖端為鈍性，避免了刺穿遠端的關節面，減少了術后并發癥的發生，減輕了患者痛苦；因而本發明在醫療器械領域具有極大的應用推廣價值。

附圖說明

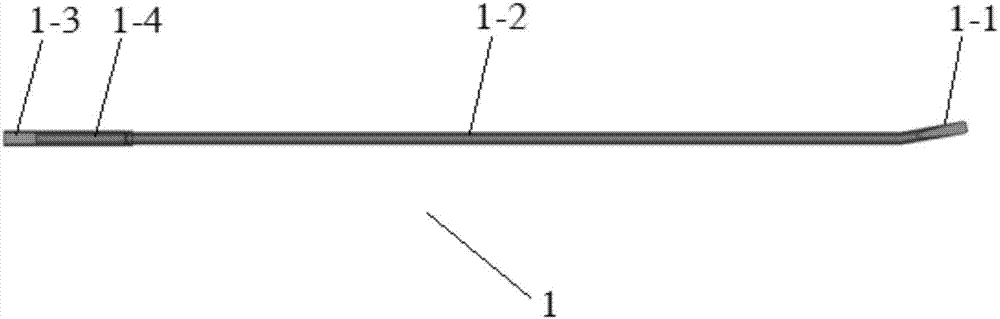

圖1為本發明實施例的髓內針的俯視圖；

圖2為本發明實施例的髓內針的側視圖；

圖3為本發明實施例的髓內針及髓內針手柄的結構示意圖；

圖4為本發明實施例的穿刺針及穿刺針手柄的結構示意圖；

圖5為本發明實施例的穿刺針及穿刺針手柄的俯視圖；

圖6為本發明實施例的一次性整合式手足髓內針微創置入系統的結構示意圖；

圖7為本發明實施例的一次性整合式手足髓內針微創置入系統的俯視圖；

其中，1、髓內針；1-1、第一尖端；1-2、髓內針針體；1-3、第一末端；1-4、針體過渡段；2、髓內針手柄；2-1、凸起；3、穿刺針；3-1、第二尖端；3-2、穿刺針針體；3-3、刻槽；4、穿刺針手柄；4-1、卡槽；4-2、手柄主體；4-3、輔助手柄。

具體實施方式

下面結合附圖和實施例對本發明的實施方式作進一步詳細描述。以下實施例用于說明本發明，但不能用來限制本發明的范圍。

在本發明的描述中，除非另有說明，術語“第一”、“第二”、“第三”等僅用于描述目的，而不能理解為指示或暗示相對重要性。除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以視具體情況理解上述術語在本發明中的具體含義。

如圖1～7所示，本實施例提供了一種一次性整合式手足髓內針微創置入系統，其包括：鈦合金(ti6al4v)材質的髓內針1，與髓內針1連接的髓內針手柄2，穿刺針3以及與穿刺針3連接的穿刺針手柄4。

髓內針1包括髓內針針體1-2，髓內針針體1-2兩端分別為第一尖端1-1和第一末端1-3，其中本實施例中的髓內針針體1-2與第一末端1-3之間還設有針體過渡段1-4，第一末端1-3和部分針體過渡段插設于髓內針手柄2內，第一尖端1-1與髓內針針體1-2成170°夾角，第一尖端1-1和第一末端1-3均為扁平體，且二者處于同一平面內，第一尖端1-1的邊緣設有倒圓角。

穿刺針3包括穿刺針針體3-2，穿刺針針體3-2兩端分別為第二尖端3-1和第二末端(圖中未示出)，第二末端插設于穿刺針手柄4內，第二尖端3-1為圓錐體，且設有刻槽3-3，刻槽3-3處于穿刺針手柄4的正中矢狀面所在的平面內，且與第一尖端1-1相匹配以使第一尖端1-1穿設于刻槽3-3內，穿刺針手柄4內設有卡槽4-1，卡槽4-1位于穿刺針手柄4的正中矢狀面內，卡槽4-1與髓內針手柄2相匹配以使髓內針手柄2可拆卸地設于卡槽4-1內，且可在卡槽4-1內滑動。

本實施例的穿刺針手柄4包括手柄主體4-2和輔助手柄4-3，手柄主體4-2呈圓柱狀，輔助手柄4-3軸向設于手柄主體的側壁內，第二末端插設于手柄主體4-2內，卡槽4-1設于輔助手柄4-3內。卡槽的底面和側面相互垂直，且均為平面，卡槽的底面所在平面與穿刺針3成10°夾角。所述手柄，從側面觀察其呈不規則形狀，從正面觀察其底面和側面為相互垂直的規則平面。

本實施例中，手柄主體4-2的長度為10cm，底面直徑為15mm；手柄主體4-2與穿刺針3相連的一端端面直徑縮小為10mm，且端面設有倒圓角；刻槽3-3的深度為2.0mm；穿刺針3的長度為9cm，第二尖端3-1的長度為5mm；第一尖端1-1的長度為1cm；髓內針針體1-2為圓柱體，且直徑為2.0mm；髓內針的第一末端1-3長度為2cm，由將直徑為2.4mm的圓柱體相對的兩側各切扁0.3mm制成，以保證髓內針1與髓內針手柄2連接時旋轉方向不變；髓內針1與髓內針手柄2裝配時，將2cm長度的第一末端1-3鑲嵌于手柄內，完成緊密連接，髓內針針體1-2露出髓內針手柄2外的部分長度為8cm；髓內針手柄2在與第一末端1-3連接的一端設有凸起2-1，以便于使用時拇指向前推動，輔助髓內針1置入。

使用時，具體操作步驟如下：

1、系統的組裝：分別組裝穿刺針與穿刺針手柄、髓內針與髓內針手柄，然后將兩個手柄組合裝配，使髓內針手柄底端正好處于穿刺針手柄頂端的卡槽內，底面、側壁相接觸，從而確保髓內針尖端(即第一尖端)穿設于穿刺針尖端(即第二尖端)的刻槽內。

2、定位開口位置與穿刺：將組合后的穿刺針尖端置于預設的開口位置，透視確定后切開皮膚2mm，將穿刺針尖端頂住骨表面；透視確定位置良好后，使用穿刺針擴開骨皮質開口。

3、髓內針置入及骨折復位：刺穿骨皮質后，沿穿刺方向，推動髓內針手柄，將髓內針置入骨髓腔內，隨后撤出穿刺針及穿刺針手柄；繼續推動髓內針手柄，使髓內針深入，調整髓內針尖端方向，使其通過骨折斷端，進入遠端骨折塊；旋轉髓內針手柄以遠程操縱第一尖端，完成骨折復位。

4、針尾的處理：將髓內針的針尾折彎后剪斷，殘留的針尾埋于皮下，縫合皮膚傷口；或者折彎后剪斷，殘留的針尾留在皮膚以外；必要時予以石膏輔助固定。

本發明的實施例是為了示例和描述起見而給出的，而并不是無遺漏的或者將本發明限于所公開的形式。很多修改和變化對于本領域的普通技術人員而言是顯而易見的。選擇和描述實施例是為了更好說明本發明的原理和實際應用，并且使本領域的普通技術人員能夠理解本發明從而設計適于特定用途的帶有各種修改的各種實施例。
