本申請是申請日為2013年5月14日、優先權日為2012年5月15日、申請號為201380025112.6、發明名稱為“具有均勻圖形的吸收制品”的發明專利申請的分案申請。

本發明涉及一次性套穿衣服。

背景技術：

人們期待制造看上去更像內衣的一次性吸收制品。存在多個可影響是否吸收制品被感知為內衣般的因素。這些因素包括但不限于接縫的顯著性、在吸收制品的可視表面上存在較大比例的圖形、從兩個或更多個吸收制品組件延伸出或覆蓋兩個或更多個吸收制品組件的腰部和腿部特征結構的外觀以及圖形。

但對于設計和實施內衣般的吸收制品存在許多障礙。其中的一個是吸收制品是單獨的制品組件的匯集，并且當開發新的一次性吸收制品技術時，它們可產生對于并入額外的、單獨的制品組件的需求。由于并入吸收制品組件的方式，即使制品的可視表面也可包括接縫、或重疊或連接區域。由此，在這些個體組件上放置圖形，并將它們排列，使得多組件結構看上去是一體化的結構，其中淡化接縫，并遮掩工藝差異是具有挑戰性的。

此外，取決于制品結構的類型，維持可印刷在多于一個的組件上的均勻的圖形外觀是具有挑戰性的。例如，其上印刷特定圖形的組件最終可在與同樣在其上印刷有圖形的相鄰組件不同的深度處并入制品中。取決于是否例如在最外層上印刷圖形的特定部分，或者如果并非如此，則取決于層(通過層可查看圖形的各部分)有多么不透明，可影響意圖看上去均勻且一致的整個制品的圖形，其中當在不同組件上或相對于外表面在不同深度處印刷時，各部分可具有外觀上可測量的差異。出于這些和其他原因，創造包括主流技術，并且另外包括在多吸收制品組件上的圖形的吸收制品，使得圖形以淡化一個組件至另一組件的過渡，并產生整體性的內衣般外觀的方式從一個吸收制品組件延伸至另一制品組件是具有挑戰性的。

期待本發明提供外觀如內衣般的吸收制品，同時結合多個吸收制品組件，其提供最新技術(例如與低/非拉伸組件成為一體的高拉伸組件、高度可透氣組件等)的益處和功能。更具體地，期待本發明提供包括設置在或跨越多個可視吸收制品組件的圖形，同時產生均勻外觀的吸收制品。

技術實現要素：

一種套穿一次性吸收制品，其具有設置在第一腰區中的前彈性體帶、設置在第二腰區中的后彈性體帶、以及設置在襠區中的中心基礎結構，所述中心基礎結構重疊并在前彈性體帶和后彈性體帶之間延伸；

所述制品包括外表面和內表面；所述吸收制品還包括頂片、底片、吸收芯和任選地外覆蓋件；

其中前彈性體帶和后彈性體帶包括第一帶基底，并且前彈性體帶和后彈性體帶包括第二帶基底；

其中第一帶基底從第二帶基底向外設置；

其中所述第一帶基底包括至少一個非織造層，各非織造層具有外表面和內表面；

其中所述第二帶基底包括至少一個非織造層，各非織造層具有外表面和內表面；

其中中心基礎結構包括至少一個非織造層和至少一個膜層，各非織造層具有外表面和內表面，并且各膜層具有外表面和內表面；

其中第一圖形印刷在第一帶基底或第二帶基底中的一個的非織造層的表面上；

其中第二圖形印刷在第一帶基底或第二帶基底中的非織造層、中心基礎結構的層、底片和外覆蓋件組成的組中的至少一個的表面上；并且

其中制品的任何第一圖形和外表面之間的非織造層的數量與制品的任何第二圖形和外表面之間的非織造層的數量相同。

附圖說明

雖然在說明書之后提供了特別指出和清楚地要求保護本發明的權利要求書，但是據信通過下面的描述并結合附圖可以更好地理解本發明，其中類似的標號用于指示大體上相同的元件，并且其中：

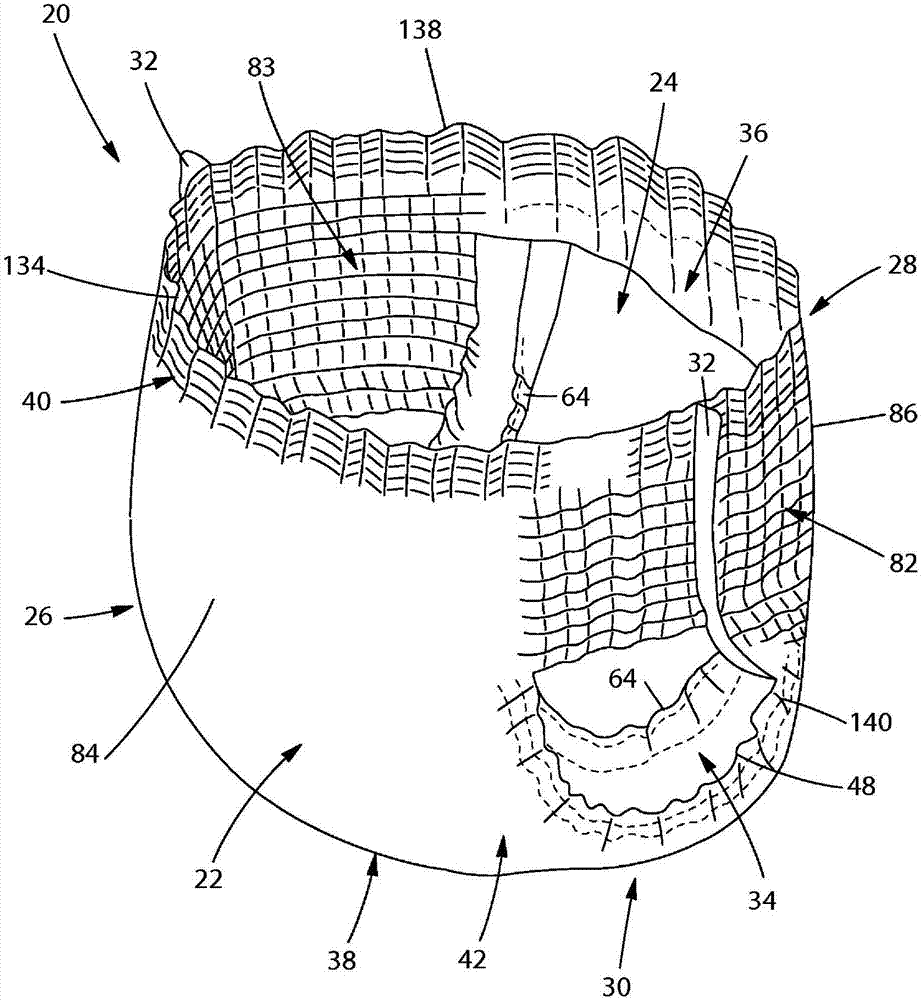

圖1是典型的應用構型中的示例性一次性套穿衣服的透視圖；

圖2是典型的應用構型中的示例性一次性套穿衣服的透視圖；

圖3是在其平坦、未收縮條件下的套穿衣服的平面圖，其顯示內表面；

圖4a是圖3的示例性一次性套穿衣服中沿線4-4截取的第一實施例的橫截面示意圖；

圖4b是圖3的示例性一次性套穿衣服中沿線4-4截取的第二實施例的橫截面示意圖；

圖4c是圖3的示例性一次性套穿衣服中沿線4-4截取的第三實施例的橫截面示意圖；

圖4d是圖3的示例性一次性套穿衣服中沿線4-4截取的第四實施例的橫截面示意圖；

圖4e是圖3的示例性一次性套穿衣服中沿線4-4截取的第六實施例的橫截面示意圖；

圖4f是圖3的示例性一次性套穿衣服中沿線4-4截取的第七實施例的橫截面示意圖；

圖4g是圖3的示例性一次性套穿衣服中沿線4-4截取的第八實施例的橫截面示意圖；

圖5是圖3的適用于本發明的一個實施例中的折疊的外腿箍實例中沿線5-5截取的橫截面示意圖。

具體實施方式

如本文所用，術語“套穿衣服”是指具有限定的腰部開口和一對腿部開口，并且通過將腿插入腿部開口并將制品上拉過腰部而牽拉到穿著者身體上的穿著制品。術語“一次性”用于本文以描述不意圖清洗或另外作為衣服恢復或再使用的衣服(即意圖在僅一次使用之后拋棄它們，并優選以環境相容的方式回收、堆肥或另外處理)。套穿衣服還優選是“可吸收的”以吸收和容納從身體排出的各種流出物。吸收制品的一個優選實施例是如圖1中所示的一次性吸收性套穿衣服。

如本文所用，術語“吸收制品”是指一般由嬰兒和其他失禁患者穿著以吸收和容納尿液、糞便和/或經液的套穿衣服。但是，應注意術語吸收制品也適用于其他衣服，例如訓練褲、失禁短內褲、女性衛生內衣或女性內褲等。在一些實施例中，“吸收制品”可以是指膠粘尿布。

本文所用術語“彈性的”、“彈性體”和“彈性體的”是指通常能夠延伸至至少50％的應變而不會斷裂或破裂，并且能夠在變形力移除后基本恢復至其最初尺寸的材料。

術語“纖維網”在本文中是指采用如紡粘法、熔噴法、梳理法等方法由連續(長)絲(纖維)和/或不連續(短)絲(纖維)制成的材料。例子包括非織造物，其不具有確定的織造或針織的長絲圖案和其他織物面料。

如本文所用，術語“接合”涵蓋通過將一個元件直接附連至另一元件而將一個元件直接與另一元件固定的構型、以及通過將一個元件附連至一個或多個中間構件，該一個或多個中間構件繼而與另一元件附連而將該元件間接與另一元件固定的構型。

本文所用的術語“基本的恢復性”意圖定義彈性材料的響應，其中材料恢復至少80％，并且在大多數情況下至少90％的通過拉伸力輸入的拉伸。例如，一旦將拉伸力移除，被拉伸50％或2英寸的4英寸樣品將恢復2英寸拉伸的至少1.6英寸，優選至少1.8英寸。

術語“基底”在本文中用于描述如下材料，所述材料主要為二維的(即在xy平面中)，并且其厚度(在z方向上)與其長度(在x方向上)和寬度(在y方向上)相比相對較小(即1/10或更小)。基底的非限制性實例例如包括纖維網、一層或多層纖維材料、非織造物、以及膜和薄片，諸如聚合物膜或金屬薄片。這些材料可單獨使用或可包括層壓在一起的兩個或更多個層。由此，纖維網可以是基底，或者可以是兩種或更多種基底的層合體。

圖1是吸收制品20的透視圖。圖2是吸收制品20的透視圖。吸收制品20具有縱向中心線l1和橫向中心線t1(另參見圖3)。吸收制品20具有外表面22、與外表面22相反的內表面24、前區26、后區28、襠區30和連接前區26和后區28以形成腰部開口36和兩個腿部開口34的接縫32。

在圖1、2和3中所示的實施例中，吸收制品20包括為了覆蓋穿著者的襠區的吸收性中心基礎結構38和繞腰部開口36橫向延伸的帶40。帶40包括前彈性體帶84和后彈性體帶86。吸收制品20還可包括外覆蓋件層42以覆蓋中心基礎結構38。帶40限定腰部開口36。帶40、中心基礎結構38和/或外覆蓋件層42可接合性地限定腿部開口34。

在圖3中，帶層或基底中的一個或多個可從第一腰區26中的第一腰部邊緣134通過襠區延伸至第二腰區28中的縱向相對的第二腰部邊緣138，并形成吸收制品20的外表面的一部分。

吸收性中心基礎結構38吸收和容納設置在中心基礎結構38上的身體流出物。在圖3中所示的實施例中，中心基礎結構38具有包括縱向中心線l1、橫向中心線t1、左和右的縱向延伸側邊48(以下可稱為“縱向側邊”)和前和后的橫向端邊50(以下可稱為“橫向端邊”)的一般矩形的形狀。中心基礎結構38還具有腰片(即定位于吸收制品20的前腰區26中的第一腰片52和定位于后腰區28中的第二腰片54)和前腰片52和后腰片54之間的襠區30中的襠片56。中心基礎結構和/或襠片，即不與前或后彈性體帶重疊的中心基礎結構的部分可包括至少一個非織造層和至少一個膜層，各層具有外表面和內表面。

在圖4a和4b中所示的實施例中，吸收制品20可包括意圖環繞穿著者腰部的至少一部分的前彈性體帶84和后彈性體帶86，前彈性體帶84和后彈性體帶86通過中心基礎結構38連接，形成吸收制品20的襠區30。前帶84和后帶86可由第一帶基底82形成，其形成吸收制品的外表面22(未示出)的一部分，第一帶基底可由兩個縱向間隔的材料纖維網形成。前帶84和后帶86還可包括第二帶基底83，其形成吸收制品20的內表面24(未示出)的一部分，第二帶基底83也可由兩個縱向間隔的材料纖維網形成。第二帶基底還可以是不連續的，并橫向間隔開。第一帶基底82和第二帶基底83可由基本上相同的材料形成，或可包括不同的材料。第一帶基底82和第二帶基底83可由非織造物、膜、泡沫、彈性非織造物或它們的組合形成。前帶84和后帶86還可包括設置在第一帶基底82和第二帶基底83之間的彈性體材料。彈性體材料可包括一個或多個彈性絲束、彈性體膜、彈性體條、彈性體非織造物、彈性體長絲、彈性體粘合劑、彈性體泡沫、稀松布或它們的組合。彈性體材料的一部分可直接組合或形成外覆蓋件層的一部分或帶基底中的一者或兩者的一部分。吸收制品的中心基礎結構38可包括外表面22、外覆蓋件42、內表面24、頂片58和設置在頂片58和底片60之間的吸收芯62。底片可由任何纖維網，例如非織造材料、織造材料、膜或包括這些材料的一種或多種的組合的層合體形成。在一個實施例中，底片是膜和非織造層合體，其中層合體的非織造物可形成外覆蓋件層。此外，中心基礎結構38可包括在或鄰近中心基礎結構的側緣設置的彈性化阻隔腿箍64。前帶84和后帶86可重疊中心基礎結構的至少一部分，并且帶部分中的一者或兩者可設置在中心基礎結構的外表面上或在中心基礎結構的內表面上。第二帶基底的一部分和/或第一帶基底的一部分可直接附接到外覆蓋件層。或者，前帶84和后帶86可包括縱向間隔的材料纖維網，其形成帶的第一表面，其中纖維網沿帶的腰部邊緣或腿部開口邊緣折疊，以包裹彈性體材料并形成帶的第二表面的至少一部分。也就是說，各帶部分的內表面和外表面的至少一部分可由單一的材料纖維網形成。

第一帶基底82可從第二帶基底83向外設置。第一帶基底和第二帶基底中的每一個可具有至少一個非織造層，各非織造層具有外表面和內表面，該外表面朝向吸收制品的外表面設置，并且該內表面朝向吸收制品的內表面設置。在一些實施例中，例如在圖4a和4b中，第一帶基底和/或第二帶基底可以在兩個非連續的部分中，第一部分在前彈性體帶82a和83a中并且第二部分在后彈性體帶82b和83b中。

第一圖形可印刷在第一帶基底或第二帶基底中的一個的非織造層的表面上。第二圖形可印刷在由第一帶基底或第二帶基底的非織造層、中心基礎結構的層、底片和外覆蓋件組成的組中的一個的表面上。在一些實施例中，附加的圖形可印刷在制品的其他層上，例如帶基底的任意層、彈性體材料、中心基礎結構或底片或外覆蓋件的層上。在一些實施例中，吸收制品的任何第一圖形和外表面之間的非織造層的數量可以與制品的任何第二圖形和外表面之間的非織造層的數量相同。在一些實施例中，制品的特定圖形和外表面之間的非織造層的數量可以與制品的任何或所有其他圖形和外表面之間的非織造層的數量相同。

例如，在圖4a和4b中，第一圖形90可印刷在第二帶基底的第一部分和第二部分的非織造層的外表面上?；蛘撸谝粓D形90可印刷在第一帶基底的第一部分和第二部分的非織造層的內表面上。在任一種情況下，第一圖形可透過一個非織造層可見，如同通過在制品外表面處查看所看見的那樣。第二圖形91可印刷在中心基礎結構的非織造層的內表面上?；蛘撸诙D形91可印刷在中心基礎結構膜層的外表面上。在任一種情況下，第二圖形也可透過一個非織造層可見。由此，吸收制品的任何第一圖形和外表面之間的非織造層的數量可以與制品的任何第二圖形和外表面之間的非織造層的數量相同，導致所有圖形均勻的外觀。

在一些實施例中，在第一帶基底或第二帶基底中可以有多于一個的非織造層。例如，在一個實施例中，第一帶基底可包括兩個非織造層：內非織造層和外非織造層。第一圖形可印刷在第一帶基底的第一部分和第二部分兩者中的內非織造層的外表面上。第二圖形可印刷在中心基礎結構非織造層的內表面或中心基礎結構膜層的外表面上。在該情況下，制品的第一圖形和第二圖形中的每一個與外表面之間的非織造層的數量相同，導致制品均勻的外觀。制品的第一圖形和第二圖形中的每一個與外表面之間的非織造層的數量可以是1個、2個或任何數量，如果圖形印刷在吸收制品的外表面上，甚至可以是0?？墒拐麄€制品上維持總圖形的均勻外觀的是制品的第一圖形和第二圖形中的每一個與外表面之間的非織造層的數量相同。

在圖4a和4b的描述中，如其他實施例的描述，應理解非織造層可具有可測量的基重，例如一定數量的非織造層可具有基本上與相同數量的其他非織造層相同的基重。此外，應理解一定數量的非織造層，一個或多個，可具有與不同數量的非織造層基本上相同的總基重。相似地，一定數量的非織造層的可測量的不透明度可具有與相同數量的其他非織造層基本上相同的不透明度。此外，應理解一定數量的非織造層，一個或多個，可具有與不同數量的非織造層基本上相同的總不透明度。由此，當該數量的非織造層在給定基重下設置在吸收制品的任何第一圖形和外表面之間，并且相同數量的非織造層以相同基重設置在制品的任何第二圖形和外表面之間時，吸收制品的任何第一圖形和外表面之間材料的總基重基本上與制品的任何第二圖形和外表面之間材料的總基重相同，由此提供均勻的圖形外觀。相似地，當制品的任何第一圖形和外表面之間的非織造層的數量與制品的任何第二圖形和外表面之間的非織造層的數量不同時，可期待第一圖形和外表面之間的層的基重和第二圖形和外表面之間的層的基重基本上相同，使得當從制品外部查看時，第一圖形和第二圖形提供均勻的圖形外觀。相似地，當吸收制品的任何第一圖形和外表面之間的非織造層的數量與制品的任何第二圖形和外表面之間的非織造層的數量不同時，期待吸收制品的任何第一圖形和外表面之間的材料的不透明度與制品的任何第二圖形和外表面之間的材料的不透明度基本上相同，使得第一圖形和第二圖形提供均勻的圖形外觀。由此，通過使其上印刷有圖形的兩個組件的基重或不透明度相匹配，也可實現均勻的圖形外觀。

另外，在包括印刷在吸收制品的不同表面和外表面上的圖形的各區域之間的其他光學性質，例如光澤度、平放均勻性和顏色也可以是相似的，使得總圖形外觀均勻。由此，在一些實施例中，在制品的任何第一圖形和外表面之間的非織造層或聚集體非織造層的光澤度可以與制品的任何第二圖形和外表面之間的非織造層或聚集體非織造層的光澤度相同。

本發明吸收制品中使用的材料例子和材料基重以及不透明度可以是sms纖維網(紡粘-熔噴-紡粘纖維網)，其具有約8gsm的基重(克/平方米)和約15％的不透明度(例如，如avgolnonwovensltd(telaviv,israel)以商用名xl-s70-26制造的)；具有約11gsm和約18％至約25％的不透明度的sms纖維網；具有約17gsm和約20％的不透明度的軟帶sss纖維網(例如，由pegasnonwovensas(znojmo,czechrepublic)以商用名18xx01000100制造的；xx＝基重)；具有約15gsm和約18％的不透明度的sss纖維網(例如，由gulsansentetikdoksanveticas(gaziantep,turkey)以商用名sbxxf0yyy制造的；xx＝基重；yyy＝狹縫寬度)；具有約25gsm和約35％的不透明度的hesb(高可拉伸性紡粘)纖維網(例如，由firstqualitynonwovensinc.(hazelton,pennsylvania)以商用名seh2503xxx制造的；xxx＝狹縫寬度)；和具有約17gsm和約18％的不透明度的兩組分ss纖維網。在一些實施例中，制品的任何第一圖形和外表面之間的非織造層或聚集體非織造層的不透明度可以為約10％至約50％，在一些實施例中為約5％至約45％，在另一些實施例中為約10％至約40％，或約10％至約30％。

在一些實施例中，從第一圖形向外的層的組合基重可以為約8gsm至約38gsm，在一些實施例中約8gsm至約25gsm，并且在另一些實施例中約6gsm至約35gsm。在一些實施例中，非織造層或聚集體非織造層的基重(纖維網)的均勻性可以小于約20％的變異系數，可以小于約17.5％，或可以小于約15％?；鼐鶆蛐酝ㄟ^取自至少n＝30個橫跨纖維網的樣品的基重之間的變異系數測量，樣品尺寸為15mm×25.4mm。

在一些實施例中，非織造材料或膜材料的光澤度可以至多并包括約8個光澤度單位。在一些實施例中，光澤度可以至多并包括約6個光澤度單位，在一些實施例中，光澤度可以為約4至約8個光澤度單位。

在一些實施例中，例如在圖4b中，前彈性體帶和后彈性體帶可以設置在中心基礎結構的外表面上，在該情況下，第二圖形可以僅印刷在中心基礎結構的襠片部分上，而第一圖形可以印刷在第一帶基底和第二帶基底這兩個部分的整個長度上，導致從第一腰部邊緣至第二腰部邊緣具有均勻外觀的基本上連續的圖形。在另一些實施例中，例如在圖4a中，前彈性體帶和后彈性體帶可以設置在中心基礎結構的內表面上，在該情況下，第二圖形可以僅印刷在中心基礎結構的整個長度上，而第一圖形可以僅印刷在第一帶基底和第二帶基底的不與中心基礎結構重疊的部分上，同樣導致從第一腰部邊緣至第二腰部邊緣具有均勻外觀的基本上連續的圖形。

在圖4c、4d和4g中所示的實施例中，吸收制品20可包括前彈性體帶84和后彈性體帶86，其分別設置在前腰區26和后腰區28中，并意圖環繞穿著者腰部的一部分，前帶84和后帶86通過中心基礎結構連接，形成制品的襠區30。前帶和/或后帶可以從第一帶基底和/或第二帶基底形成，其從第一腰區26中的第一腰部邊緣134通過襠區延伸至第二腰區28中的縱向相對的第二腰部邊緣138，并形成吸收制品20的外表面和/或內表面的一部分。前帶84和后帶86還可包括第一帶基底和/或第二帶基底，其分別形成吸收制品的內表面24或外表面22的一部分，其中如圖4c和4d中所示，第一帶基底和/或第二帶基底可由兩個縱向間隔的材料纖維網形成。在該實施例中，該帶由一個從第一腰部邊緣通過襠區延伸至第二腰部邊緣的連續帶基底形成，并且另一帶基底由設置在縱向相對的腰區中的一對縱向間隔的纖維網形成。

一般，第一帶基底82可從第二帶基底83向外設置。第一帶基底和第二帶基底中的每一個可具有至少一個非織造層，各非織造層具有外表面和內表面，該外表面朝向吸收制品的外表面設置，并且該內表面朝向吸收制品的內表面設置。在一些實施例中，第一帶基底和/或第二帶基底可以在兩個不連續的部分中，第一部分在前彈性體帶中并且第二部分在后彈性體帶中。

前帶和后帶還可包括設置在第一帶基底和第二帶基底之間的彈性體材料。彈性體材料可包括彈性絲束、彈性體膜、彈性體條、彈性體非織造物、彈性體長絲、彈性體粘合劑、彈性體泡沫、稀松布或它們的組合。在一些實施例中，圖形可以印刷在彈性體材料的外表面上或彈性體材料的內表面上，特別是如果彈性體材料是膜時。吸收制品的中心基礎結構38可包括外表面22、底片60、內表面24、頂片58和設置在頂片58和底片60之間的吸收芯62。第一帶基底可形成外表面22的一部分。此外，中心基礎結構可包括在或鄰近中心基礎結構的側緣設置的彈性化阻隔腿箍64。第二帶基底可重疊至少一部分中心基礎結構，并且第二帶基底纖維網中的一者或兩者可形成第一帶的外表面或第一帶的內表面?；蛘?，第一帶基底的前部分和/或后部分可以沿帶區域的腰部邊緣折疊，以包裹彈性體材料并形成前帶部分84和后帶部分86中的一者或兩者的第二帶基底帶的一部分。也就是說，各帶部分的內表面和外表面可由單一的材料纖維網形成。

在圖4c中，第一帶基底可以在兩個不連續的部分中，第一部分在前彈性體帶中，并且第二部分在后彈性體帶中。第二帶基底可從第一腰區中的第一腰部邊緣通過襠區延伸至縱向相對的第二腰區中的第二腰部邊緣。第一圖形90可印刷在第二帶基底的非織造層上的外表面上，即在第一腰區和/或第二腰區中?；蛘?，第一圖形可以印刷在第一帶基底的第一部分和/或第二部分的非織造層的內表面上。在任一種情況下，第一圖形可透過一個非織造層可見，如同通過在制品外表面處查看所看見的那樣。第二圖形91可以印刷在第二帶基底的非織造層的內表面上，即在襠區中。第二圖形也可透過一個非織造層可見。由此，吸收制品的任何第一圖形和外表面之間的非織造層的數量可以與制品的任何第二圖形和外表面之間的非織造層的數量相同，導致所有圖形均勻的外觀。

在圖4d中，第一帶基底可從第一腰區中的第一腰部邊緣通過襠區延伸至縱向相對的第二腰區中的第二腰部邊緣。第二帶基底可以在兩個不連續的部分中，第一部分在前彈性體帶中，并且第二部分在后彈性體帶中。第一圖形90可以印刷在第二帶基底的第一部分和/或第二部分的非織造層的外表面上。或者，第一圖形90可印刷在第一帶基底的非織造層的內表面上即在第一腰區和/或第二腰區中。在任一種情況下，第一圖形可透過一個非織造層可見，如同通過在制品外表面處查看所看見的那樣。第二圖形91可以印刷在第一帶基底的非織造層的內表面上，即在襠區中?；蛘撸诙D形91可以印刷在底片60上，即在底片膜層的外表面上(或在底片膜層的內表面上，如果膜層是透明的，即具有足夠低的不透明度使得對圖形的均勻性具有最低的影響)。在任一種情況下，第二圖形也可透過一個非織造層可見。由此，吸收制品的任何第一圖形和外表面之間的非織造層的數量可以與制品的任何第二圖形和外表面表面之間的非織造層的數量相同。

在一些實施例中，在第一帶基底或第二帶基底中可以有多于一個的非織造層。例如，在一個實施例中，第一帶基底可包括兩個非織造層：內非織造層和外非織造層。

在圖4e和4f中所示的實施例中，吸收制品20可包括完全外覆蓋件層42，其從第一腰區26中的前腰部邊緣134通過襠區延伸至第二腰區28中的縱向相對的后腰部邊緣138。所述制品還可包括前帶84和后帶86，其意圖環繞穿著者的腰部，前帶84和后帶86連接至外覆蓋件層42和/或吸收制品20的中心基礎結構38。前帶和后帶由第一帶基底形成，其形成帶的外表面的一部分，第一帶基底可由兩個縱向間隔的材料纖維網形成。前帶和后帶部分還可包括第二帶基底，其形成吸收制品的內表面的一部分，第二帶基底還可由兩個縱向間隔的材料纖維網形成。第一帶基底和第二帶基底可由基本上相同的材料形成或可包括不同材料。第一帶基底和第二帶基底可以可由非織造物、膜、泡沫或它們的組合形成。前帶和后帶還可包括設置在第一帶基底和第二帶基底之間的彈性體材料。彈性體材料可包括彈性絲束、彈性體膜、彈性體條、彈性體非織造物、彈性體長絲、彈性體粘合劑、彈性體泡沫、稀松布或它們的組合。

如圖4e中，前帶和/或后帶可以設置在外覆蓋件層的內表面上。或者，如圖4中，前帶和/或后帶可以設置在外覆蓋件層的外表面上。在一個該實施例中，外覆蓋件層在腰區中將形成制品的內表面的一部分，并且第一帶基底將形成制品的外表面的一部分。當存在時，第二帶基底可以設置在第一帶基底和外覆蓋件層之間。吸收制品20的中心基礎結構38可包括外表面22、底片60、內表面24、頂片58和設置在頂片58和底片60之間的吸收芯62。此外，中心基礎結構38可包括在或鄰近中心基礎結構38的側緣設置的彈性化阻隔腿箍64。前帶84和后帶86中的一者或兩者可重疊中心基礎結構38的至少一部分，并且帶部分中的一者或兩者可設置在中心基礎結構38的外表面上或在中心基礎結構38的內表面上。前帶84和后帶86中的一者或兩者可包括縱向間隔的材料纖維網，其形成帶的第一表面，其中纖維網沿帶的腰部邊緣36折疊，以包裹彈性體材料并形成帶的第二表面的至少一部分。也就是說，帶部分中的一者或兩者的內表面和外表面的一部分或整體可由單一材料纖維網形成。前帶和后帶中的一者或兩者中的粗度、皺紋、折紋可具有與外覆蓋件層不同的構型、尺寸、取向、形狀等。在外覆蓋件層42外部設置在前帶和/或后帶的實施例中，外覆蓋件層可以沿腰部邊緣折疊以重疊前帶和/或后帶的端部，并形成制品內表面的一部分。

一般來講，第一帶基底可從第二帶基底83向外設置。第一帶基底和第二帶基底中的每一個可具有至少一個非織造層，各非織造層具有外表面和內表面，該外表面朝向吸收制品的外表面設置，并且該內表面朝向吸收制品的內表面設置。完全外覆蓋件可具有外表面和內表面。在一些實施例中，第一帶基底和/或第二帶基底可以在兩個不連續的部分中，第一部分在前彈性體帶中，并且第二部分在后彈性體帶中。

在圖4e中，第一圖形90可以印刷在外覆蓋件的內表面上，即在第一腰區和第二腰區中?；蛘?，第一圖形90可以印刷在第一帶基底的第一部分和/或第二部分的非織造層的外表面上。在任一種情況下，第一圖形可透過一個非織造層可見，如同通過在制品外表面處查看所看見的那樣。第二圖形91可以印刷在底片60中的膜的外表面上，即在襠區中。或者，第二圖形91可以印刷在完全外覆蓋件的內表面上，即在襠區中。在任一種情況下，第二圖形也可透過一個非織造層可見。由此，吸收制品的任何第一圖形和外表面之間的非織造層的數量可以與制品的任何第二圖形和外表面之間的非織造層的數量相同，導致所有圖形均勻的外觀。

在圖4f中，第一圖形90可以印刷第一帶基底的第一部分和/或第二部分的內表面上。或者，第一圖形90可以印刷在第二帶基底的第一部分和第二部分的非織造層的外表面上。在任一種情況下，第一圖形可透過一個非織造層可見，如同通過在制品外表面處查看所看見的那樣。第二圖形91可以印刷在襠區中的完全外覆蓋件的內表面上或襠區中的底片60的外表面上。在任一種情況下，第二圖形也可透過一個非織造層可見。由此，吸收制品的任何第一圖形和外表面之間的非織造層的數量可以與制品的任何第二圖形和外表面之間的非織造層的數量相同，導致所有圖形均勻的外觀。

在一些實施例中，在第一帶基底或第二帶基底中可以有多于一個的非織造層。例如，在一個實施例中，第一帶基底可包括兩個非織造層：內非織造層和外非織造層。

在如圖4g中所示的實施例中，吸收制品20可包括意圖環繞穿著者腰部的至少一部分的前帶84和后帶86，前帶84和后帶86通過中心基礎結構38連接，形成吸收制品20的襠區30。前帶84和后帶86包括第一帶基底，其從第一腰區中的第一腰部邊緣通過襠區延伸至第二腰區中的第二腰部邊緣，并形成吸收制品的外表面的一部分。前帶84和后帶86還包括第二帶基底83，其從第一腰區中的第一腰部邊緣通過襠區延伸至第二腰區中的第二腰部邊緣，并形成吸收制品20的內表面24的一部分。在某些實施例中，第二帶基底可以是側向不連續的，并且在橫向上間隔開。第一帶基底82和第二帶基底83可由基本上相同的材料形成或可包括不同材料，并可形成外覆蓋件層的一部分。第一帶基底82和第二帶基底83可由非織造物、膜、泡沫或它們的組合形成。前帶部分84和后帶部分86還可包括彈性體材料，其設置在第一帶基底82和第二帶基底83之間或形成第一帶基底82和第二帶基底83中的一者或兩者的一部分。彈性體材料可包括彈性絲束、彈性體膜、彈性體條、彈性體非織造物、彈性體長絲、彈性體粘合劑、彈性體泡沫、稀松布或它們的組合。彈性體材料的一部分可與外覆蓋件層直接組合。吸收制品的中心基礎結構38可包括外表面22、底片60、內表面24、頂片58和設置在頂片58和底片60之間的吸收芯62。在某些實施例中，底片可以是非織造物和膜的層合體，其中非織造物由外覆蓋件層形成。此外，中心基礎結構38可包括在或鄰近中心基礎結構38的側緣設置的彈性化阻隔腿箍64。前帶84和后帶86重疊中心基礎結構38的至少一部分，并可以設置在中心基礎結構38的外表面上。第二帶基底的一部分和/或第一帶基底的一部分可直接附接到外覆蓋件層。前帶84和后帶86可以從第一帶基底形成，其從第一腰區26中的第一腰部邊緣134通過襠區延伸至第二腰區28中的第二腰部邊緣138，并形成吸收制品20的外表面的一部分。前帶84和后帶86還可包括第二帶基底，其從第一腰區26中的第一腰部邊緣134通過襠區延伸至第二腰區28中的第二腰部邊緣138，并形成吸收制品20的內表面的一部分。

一般來講，第一帶基底可從第二帶基底83向外設置。第一帶基底和第二帶基底中的每一個可具有至少一個非織造層，各非織造層具有外表面和內表面，該外表面朝向吸收制品的外表面設置，并且該內表面朝向吸收制品的內表面設置。完全外覆蓋件可具有外表面和內表面。

在圖4g中，第一圖形90可以印刷在第一帶基底的非織造層的內表面上，即在第一腰區和第二腰區中?；蛘撸谝粓D形90可以印刷在第二帶基底的非織造層的外表面上，即在第一腰區和第二腰區中。在任一種情況下，第一圖形可透過一個非織造層可見，如同通過在制品外表面處查看所看見的那樣。第二圖形91可以印刷在第一帶基底的非織造層的內表面上，即在襠區中?；蛘?，第二圖形可以印刷在第二帶基底的非織造層的外表面上，即在襠區中。在任一種情況下，第二圖形也可透過一個非織造層可見。由此，吸收制品的任何第一圖形和外表面之間的非織造層的數量可以與制品的任何第二圖形和外表面之間的非織造層的數量相同，導致所有圖形均勻的外觀。

在一些實施例中，在第一帶基底或第二帶基底中可以有多于一個的非織造層。例如，在一個實施例中，第一帶基底可包括兩個非織造層：內非織造層和外非織造層。

可使部分或整個中心基礎結構38延伸至大于制得中心基礎結構38的一種或多種材料例如底片60的固有延展性的程度?？善诖郊拥难诱剐砸允怪行幕A結構38在穿著者運動時能夠配合穿著者的身體或能夠提供足夠的身體覆蓋率。也可期待附加延展性，例如為了使在伸長之前包括具有特定尺寸的中心基礎結構38的吸收制品的使用者能夠伸展中心基礎結構38的前腰區26、后腰區28、或這兩個腰區，從而為不同尺寸的穿著者提供附加身體覆蓋率，即，以為個體穿著者定制制品。只要襠區被延伸到與一個腰區或多個腰區相比相對較小的程度，一個腰區或多個腰區的該延伸即可使中心基礎結構38具有通常的沙漏形，并且在制品被穿著時可賦予其定制的外觀。另外，為了使制品的成本降至最低，可期待附加的延展性。例如，可使用否則僅足夠制造缺乏這種延展性的相對較小制品的材料量來制造能夠伸展以足夠地覆蓋穿著者的制品，其大于將會貼身的未延伸的較小吸收制品。

中心基礎結構38的一部分，例如腰區26，28中的一者或兩者中的基礎結構的一部分可側向延伸至最大延展性，其大于襠區中的中心接觸結構38的另一部分的最大延展性，使得各部分至其最大延展性的側向延伸賦予中心基礎結構38以沙漏形。在一個實施例中，可使在前延伸帶和后延伸帶中的一者或兩者下方和/或緊鄰其的中心基礎結構38的一部分側向延伸至最大延展性，其大于中心基礎結構38的另一部分，例如襠區的最大延展性，使得各部分側向延伸至其最大延展性，有利于通過使腰區延伸以貼合穿著者的臀部而使吸收制品施用在穿著者的身體上，此外通過開放并定向腿部開口而使穿著者更有效地將腿穿過開口。

中心基礎結構38中的附加的側向可延展性可以各種方式提供。例如，制得中心基礎結構38的一種或多種材料可通過許多已知方法中的任一種折疊。或者，中心基礎結構38的全部或一部分可由成型纖維網材料或成型纖維網材料層合體，如以chappell等人之名于1996年5月21日公布的美國專利5,518,801中描述的那些制得。此成形材料纖維網包括不同的橫向延伸的區域，其中原始材料已經通過壓花或另一種變形方法加以改變以產生大致縱向走向的交替的脊和谷的圖案，并且在橫向延伸的改變的區域之間也包括橫向延伸的未改變區域。成形材料纖維網可在垂直于脊的方向上最多延伸至脊和谷受基本較小的力而變平的點，所述力小于延伸超過那個點所需的力。除了側向可延展性之外，如上所述的成型層合纖維網的產生提供中心基礎結構38的底片以改進的質地和布樣的外觀和感覺。變型產生膜中布樣的圖案，并提高非織造物在多層膜和非織造層合底片的蓬松度。

或者，吸收制品的一部分可以是環軋的，由此如美國專利5,366,782(授予curro等人公布于1994年11月22日)中所述的使其高度可延伸。具體地，環軋設備包括具有相互嚙合的齒狀物的對置輥，其遞增拉伸，并由此使形成吸收制品(或者其部分)的材料塑性變形，由此使制品在環軋區域中可延伸。在一個實施例中，吸收制品可在前腰區或后腰區的至少一個的一部分，例如在前帶84和后帶86中的一者或兩者下方和/或緊鄰其的中心基礎結構38的一部分中被環軋，而其他區域可包括結構化的彈性狀成型纖維網材料。所述制品可以在腰區中的一者或兩者中在整個寬度上環軋，或者可僅在中心基礎結構38的寬度的一部分上環軋。

中心基礎結構38的前側向中心部分和后側向中心部分可具有與中心基礎結構38的其他部分不同范圍的延展性。另外或可供選擇地，當經受給定水平的相對拉伸力時，側向中心部分可延伸至更大或更小的程度，即可比中心基礎結構38的其他部分更容易或更不容易延伸。

中心基礎結構38可包括液體可滲透的頂片58、液體不可滲透的底片60和其間設置的吸收芯62。中心基礎結構38還另外包括沿縱向側邊48設置的阻隔腿箍64。阻隔腿箍64提供檔區30中液體和其他身體流出物的改進的容納性。圖5中所示的阻隔腿箍64包括可折疊以形成具有兩層的阻隔腿箍的單個材料層。阻隔腿箍64從在或鄰近縱向側邊48的中心基礎結構側朝向縱向中心線l1延伸。阻隔腿箍可沿折疊線66朝向縱向側邊48往回折疊。阻隔腿箍64可具有鄰近近側部分68的第一阻隔腿箍彈性材料72和鄰近阻隔腿箍64的遠側部分70的第二阻隔腿箍彈性材料73。阻隔腿箍64的遠側部分70可連接至鄰近縱向側邊48的底片60。沿折疊線66和近側部分68的阻隔腿箍64的一部分可以不與檔區30中的中心基礎結構38的任何部分附接，使得阻隔腿箍64朝向穿著者的身體突出。阻隔腿箍64的橫向端部74可在或鄰近腿箍的縱向相對的端部通過附接手段連接至頂片58，附接手段可以是任何已知的手段，例如粘合劑、熱粘結、加壓粘結等。

液體可滲透的頂片58可鄰近吸收芯62的面向身體的表面定位，并可通過本領域中已知的附接手段與其連接和/或與底片60連接。液體不可滲透的底片60通常是鄰近吸收芯62的面向衣服的表面定位的吸收制品20的一部分，并且防止吸收和容納于其中的流出物弄臟可接觸吸收制品20的制品。吸收芯定位于頂片58和底片60之間，并吸收和保留液體，例如尿液和其他特定的身體流出物。

頂片58、底片60和吸收芯可由任何已知的材料制成。合適的頂片材料可包括多孔泡沫；網狀泡沫；開孔塑料膜；或由天然纖維(例如，木纖維或棉纖維)、合成纖維(例如，聚酯纖維或聚丙烯纖維)、或天然纖維與合成纖維的組合的織造或非織造纖維網。合適的底片材料可包括允許蒸氣從尿布逸出、同時還防止流出物透過底片的透氣材料。合適的底片材料可包括膜、微孔透氣膜、整體透氣膜、非織造物或它們的組合。

用于吸收制品20的合適的吸收芯可包括任何吸收材料，所述材料通常為可壓縮的、適形的、對穿著者的皮膚無刺激性，并且能夠吸收和保留液體例如尿液和其它身體流出物。此外，吸收芯的構型和構造可有變化(例如，一種或多種吸收芯或一種或多種其它吸收結構可具有變化的厚度區、一種或多種親水梯度、一種或多種超吸收梯度、或較低平均密度和較低平均基重的采集區；或可包括一個或多個層或結構)。在一些實施例中，吸收芯可包括流體采集組件、流體分布組件和流體儲存組件。具有流體采集組件、流體分布組件和流體儲存組件的一個合適的吸收芯例子描述于美國專利6,590,136中。

外覆蓋件層42可設置在吸收制品20的外表面22上，并覆蓋吸收性中心基礎結構38的襠片56。外覆蓋件層42可延伸入并覆蓋中心基礎結構38的前腰片52和后腰片54。外覆蓋件層可形成底片和/或中心基礎結構的一部分。外覆蓋件層42可直接連接并覆蓋中心基礎結構38的液體不可滲透的底片60的一部分或全部。前帶84和后帶86的中心片80可通過外覆蓋件層42連接至中心基礎結構38的前腰片52和后腰片54。外覆蓋件層42可設置在中心基礎結構38的前帶84和后帶86與液體不可滲透的底片60之間。在一個實施例中，如圖2和4c所示，外覆蓋件層42與液體不可滲透的底片60共延。腿部彈性材料140被設置為使得沿中心基礎結構38的縱向側邊48大體縱向延伸。腿部彈性材料140可至少設置在吸收制品20的檔區30中，或可沿縱向側邊48的整體設置。

外覆蓋件層42可包括不同于構成帶40的內層83和外層82的材料的材料。外覆蓋件層42可包括一個或多個材料層。外覆蓋件層42可包括任何已知的材料，并可包括如前解釋的用于前帶84和后帶86的材料。外覆蓋件層42可包括單層合成纖維的非織造纖維網。外覆蓋件層42可包括單層疏水性、不可拉伸的非織造材料。外覆蓋件層可包括纖維網，該纖維網包括膜、泡沫、非織造材料、織造材料等和/或它們的組合，例如膜和非織造物的層合體。纖維材料可由動物纖維、植物纖維、礦物纖維、合成纖維等制得。纖維材料可包括短纖維、長纖維、連續纖維、各種長度或橫截面幾何形的纖維或這些纖維的任何組合。在一些情況下，纖維材料可包括另一種材料，可接合到另一種材料，或可結合入到另一種材料中。纖維材料可采用多種形式，諸如織物、紡織品、和復合材料?？椢锏睦影ɡw維性紡織品(機織或針織織物)、氈、非織造物、紙張和其它。纖維復合材料的例子包括具有例如聚合物纖維、碳纖維、玻璃纖維、金屬纖維的復合材料。在整個本公開中，非織造材料用來描述并說明各種實施例。然而，預期本公開的實施例不限于非織造材料，而是可相似地施用于各種各樣的纖維材料，諸如上述那些，如本領域的技術人員將會理解的那樣。

作為例子，本公開的方法可用以產生纖維非織造材料的現實模型。術語“非織造材料”是指以不均勻的、不規則的、或無規的方式互層的纖維(有時稱作長絲)的片狀結構(例如纖維網)。非織造材料可為單層結構或多層結構。非織造材料也可接合到另一種材料諸如膜以形成層壓體。

非織造材料可由各種天然和/或合成材料制成。示例性天然材料包括纖維素纖維，諸如棉、黃麻、紙漿等；并且也可包括再加工的纖維素纖維如人造纖維或粘膠纖維。用于非織造材料的天然纖維可使用各種方法制備，例如梳理法等。示例性的合成材料包括但不限于已知形成纖維的合成性熱塑性聚合物，其包括但不限于聚烯烴，例如聚乙烯、聚丙烯、聚丁烯等；聚酰胺，例如尼龍6、尼龍6/6，尼龍10、尼龍12等；聚酯，例如聚對苯二甲酸乙二醇酯、聚對苯二甲酸丁二醇酯、聚乳酸等；聚碳酸酯；聚苯乙烯；熱塑性彈性體；乙烯基聚合物；聚氨酯；以及它們的共混物和共聚物。

帶40包括前84和后帶86(以下可稱為前帶84和后帶86)，并通過在接縫32處永久性地或可重復扣緊地連接前帶84和后帶86而具有環狀構型。

帶40可以是環狀且彈性的。環狀彈性帶40繞吸收制品20的腰部開口36的至少一部分橫向延伸，并起著動態產生貼合力和起著分布在穿著過程中動態產生的力的作用。申請人已發現通過控制彈性體材料彼此之間和與用于身體的開口的彈性體材料的距離、間距和/或預應變中的一者或兩者，可產生改進的貼合。這可通過選擇顯示出期待性質的遍及帶40的不同材料而出現。不同材料以特定距離組合而產生起著動態產生貼合力的帶40。該改進的貼合性轉為圍繞腰部開口下降的松垂或不緊密接觸的問題。

前帶84和后帶86可包括任何已知材料。適用于前帶84和后帶86的材料可由寬范圍的材料制造，例如塑料膜；開孔塑料膜；天然材料(例如，木纖維或棉纖維)、合成纖維(例如，聚烯烴、聚酰胺、聚酯、聚乙烯、或聚丙烯纖維)、或天然纖維和/或合成纖維的組合的織造或非織造纖維網；或帶涂層的織造或非織造纖維網。所述帶可包括合成纖維的非織造纖維網。所述帶可包括可拉伸的非織造物。所述帶可包括內疏水性、不可拉伸的非織造材料和外疏水性、不可拉伸的非織造材料。

帶40可包括位于前帶84中的第一彈性段102和第二彈性段104。帶40可包括位于后帶86中的第三彈性段106和第四彈性段108。第一彈性段102和第四彈性段108鄰近腰部開口36。第二彈性段104和第三彈性段106鄰近腿部開口34。第一彈性段102可包括前帶84縱向的20％至80％、25％、40％、50％、60％、70％。第二彈性段104可包括前帶84縱向的20％至80％、30％、40％、50％、60％或70％。第三彈性段106可包括后帶86縱向的20％至80％、25％、40％、50％、60％、70％。第四彈性段108可包括后帶86縱向的20％至80％、25％、40％、50％、60％、70％。

帶40可包括第一彈性段102和第二彈性段104之間的前邊界，并且前邊界可以位于距離吸收芯前緣的5mm、10mm、20mm、30mm、40mm、50mm內。帶40可包括在第三彈性段106和第四彈性段108之間的后邊界，并且后邊界可以位于距離吸收芯的后邊緣5mm、10mm、20mm、30mm、40mm、50mm之內。

帶40可包括位于前帶84中的第一力區110、第二力區112、第三力區114、第四力區116、第五力區118和第六力區120。第一力區110、第二力區112和第三力區114可以位于第一彈性段102中。第四力區116、第五力區118和第六力區120可以位于第二彈性段104中。第一力區110、第二力區112、第三力區114、第四力區116、第五力區118和第六力區120可包括0至10n/區的橫向力。區中的力還可在帶40中心與左和后縱向延伸側邊48之間變化。

第一力區110鄰近腰部開口36設置。第六力區120鄰近腿部開口34設置。第一力區110、第二力區112以及第三力區114的至少部分位于前帶寬度的上三分之二之內，沿縱向軸線朝向腰部開口。第四力區116、第五力區118和第六力區120的至少部分位于前帶寬度的下三分之二之內，朝向腿部開口34。

帶40可包括位于后帶86中的第七力區122、第八力區124、第九力區126、第十力區128、第十一力區130和第十二力區132。第七力區122、第八力區124和第九力區126可以位于第三彈性段106中。第十力區128、第十一力區130和第十二力區132可以位于第四彈性段108中。第七力區122、第八力區124、第九力區126、第十力區128、第十一力區130和第十二力區132可包括0至10n/區的橫向力。第七力區122鄰近腿部開口34。第十二力區132鄰近腰部開口36。第七力區122、第八力區124以及第九力區126的至少部分位于后帶寬度的下三分之二之內，朝向腿部開口34。力區可在前帶84和后帶86中沿縱向軸線在帶上均等間隔。力區還可在前帶84和后帶86中沿縱向軸線在帶上不均等地間隔。力區可具有改變的寬度和長度。力區可以是連續或不連續的，例如當被中心基礎結構38和/或吸收芯阻斷時。

本文公開的許多實施例根據制品結構中的圖形放置描述圖形。應理解的是，本發明的意圖是產生在第一圖形和外表面與第二圖形和外表面之間具有不透明度均等的層的結構，使得第一圖形和第二圖形的外觀均勻，并且光澤度均等、顏色均等，纖維網均勻。這可以通過以下實現：選擇覆蓋第一圖形和第二圖形的相同數量的非織造層、相同總基重的合計層、選擇不同非織造物，例如一種具有較高基重，由較高直徑的纖維構成，一種具有較低基重，由較低直徑的纖維構成，或其他這樣的非織造材料的選擇，其提供本領域技術人員已知的相似的所得光學性質。

或者，參數，例如cmc比色刻度尺(cielab比色刻度尺的改型)和/或光密度測量可用以描述具有均勻圖形的制品。在一些實施例中，第一圖形可以印刷在前彈性體帶的一個或多個層上，第二圖形可以印刷在中心基礎結構的一個或多個層上，其中第一圖形和第二圖形之間的色差δe1，如通過cmc所測定的，可以小于約5.0，并且其中第一圖形和第二圖形之間的光密度差異可以小于約0.3。在一些實施例中，第一圖形可以印刷在前彈性體帶的可視表面上，在前彈性體帶中的層的外表面上、在前彈性體帶中的層的內表面上、在第一帶基底的內表面上或在第二帶基底的外表面上。在其他實施例中，前彈性體帶的外層可以為非織造物。在一些實施例中，第二圖形可以印刷在中心基礎結構的層的內表面上。在其他實施例中，第一帶基底包括至少一個非織造層，并且第二帶基底包括至少一個非織造層，并且彈性體元件可以設置在第一帶基底和第二帶基底的非織造層之間。在其他實施例中，第三圖形可以印刷在后彈性體帶的一個或多個層中，其中第三圖形和第二圖形之間的色差δe2，如通過cmc比色刻度尺測定的，可以小于約5.0，并且其中第三圖形和第二圖形之間的光密度差異可以小于約0.3。在一些實施例中，任何兩個圖形之間的色差，如通過cmc測定的，可以小于約5.0，小于約4.0，小于約3.0，小于約2.5，或小于約2.0，任何兩個圖形之間的光密度差異可以小于約0.3，小于約0.25，或小于約0.2。

在一些實施例中，第一圖形可具有第一強度(如通過例如cmc比色刻度尺或光密度測量的)，并且第二圖形可具有不同于第一強度的第二強度，其中第一圖形和第二圖形由具有不同的不透明度的材料覆蓋，使得從各圖形至制品外表面的不透明度的差異抵消印刷物強度的差異，提供均勻的圖形外觀。也就是說，在一些實施例中，兩個圖形不必具有相同的顏色或密度，而是當從吸收制品的外表面查看時，圖形可看上去是均勻的。

所得吸收制品包括設置在多個可視的吸收制品組件上或從其跨越，同時產生均勻外觀的圖形。

測試方法

顏色：

l*a*b*色彩空間已常規用于色差任務。色差表示為deltae，其是基于參比和樣品的坐標之間的歐幾里德距離(三維中的最短線)的值(注意：詞“delta”常表示為希臘符號，δ，小三角)。對于l*a*b*空間，該差異被稱為deltae*ab。

雖然該色差公式是最常用的，但是發現經計算的色差并不精確地對應對所有可能的對比顏色組所感知的色差。在使該色差甚至更均勻的嘗試首先已采取cie94和cmc色差公式。另一色差公式是deltae2000(ciede2000)。這三個色差公式cie94、cmc和ciede20000全部基于l*a*b*數據，其中它們加入了校正和權重因子。在所有這些中，目標是色差deltae為1對應的是對比兩個片塊的人員中的50％勉強可注意到的差異。

作為deltal*、deltac*、deltah*和deltah*標記的其他數字對應在樣品和標準物之間的亮度(l*，感知的亮度)、色度(c*，描述顏色飽和度)、色調(h*)和色調角度(h*，色調角度以0至360之間的角度表示)的差異。另一度量是deltad*，光密度的差異。

cmc測試方法描述于aatcc測試方法173，“cmc：calculationofsmallcolordifferencesforacceptability”。相信使用cmc方法計算的色差比使用其他儀器系統技術計算的色差對于目視評價具有更好的校正。cmc方法具有兩個參數，亮度(l)和色度(c)。cmc公式基于具有半軸長度sl、sc和sh的橢圓空間。cmc比值l:c影響橢圓體的形狀。c(色度)通常小于l(亮度)，因為人類感知色度的移動比亮度的更小。對于大多數應用，l:c比值典型地設為2:1。色調值h可以加入該比值，但h總是為1，所以不包括h。sl、sc和sh基于cielch值計算。將它們用以設定橢圓體的基本大小和形狀。將sl乘以i，并將sc乘以c以設定形狀?？稍O定商業因素以改變橢圓體的尺寸。

δecmc是該體系中的總色差值。該數可用作樣品和標準之間差異的單數指示。由于計算方法，δecmc值允許顏色匹配的可接受性評價，其與標準物的顏色無關(例如，δecmc為0.5的兩種紅色具有與δecmc為0.5的兩種藍色相同量的視覺色差)。因此，可設定單一的δecmc限值以用于評價所有產生的圖形的顏色匹配。

光密度的測量仍然是用于檢查和控制印刷工藝中的油墨轉移的最常用方法。當使用青色、品紅、黃色和黑色油墨制造四色工藝圖像時，密度計量法是特別合適的。設計色階中的網點面積的測量以檢查工藝的機械能力以重現給定的網點結構，并因此用于預壓制以控制膜和板的網點，以及用于壓制室中以測量印刷工藝。無論是否在膜中、在印刷平板上或在印刷片上的色條中測量密度，其結果總是單一值。該值對應于擊中樣品的光和從樣品反射出的光之間的關系。在所有情況中，密度以灰度值度量光分數。實際的色調不能通過密度計量法測量。

密度還可以是無單位值。密度是被反射的光的百分比的函數。密度＝log101/r。其中r＝反射率，油墨膜的厚度大致與光密度成比例。應注意的是，印刷壓機自然不同，并且典型的密度容差為±0.05d。

定義

cielab顏色，基于cie1976標準的三色激勵比色刻度尺，包含亮度(l*)、琥珀色(a*)和藍色(b*)術語；總色差由cie1976l*a*b*互補色-比色刻度尺計算，并且定義為δe*。

cie色度，用于指示與相同亮度的灰色的顏色差異程度的顏色屬性；色度差通過cie1976a*b*互補色-比色刻度尺計算，定義為δc*。

cie色調，顏色感知屬性，通過其將顏色調節為紅色、橙色、黃色、綠色、藍色、紫色或中間色；色調差異通過使用cie1976a*b*互補色-比色刻度尺計算，其定義為δh*。

設備

反射率分光光度計......45°/0°

推薦…gretagmacbethspectroeyespectrophotometerdivtechequipment，郵箱：58468，cincinnati,ohio45258，電話：513-941-0483

電子郵箱：gweckenbrock@divtechequipment.com

網頁：www.gretagmacbeth.com

剪刀.........方便類型

薄紙.........方便類型，其無壓印、洗劑、uv或熒光增白劑。

白色標準硬紙板.........#pg2000，由sunchemical-vivitekdivision：

1701westinghouseblvd，charlotte,nc28273，usa提供。電話：(704)-587-8381

設施

樣品和儀器應放置在無高濕度和腐蝕性蒸氣的區域，并且應使樣品避免灰塵或棉絮的污染。

儀器設置

物理濾波器：...........無

白色基底：.............abs

照明體：................c

觀察儀角度：......2度

密度標準：….ansit

公式：………..δe*(cmc)

注釋：

·確保設置分光光度計以計算l*a*b*和非標準的hunterlab值。

·根據制造商說明或sop在開始測試前校正分光光度計。

·推薦儀器：gretagmacbethsprectroeye分光光度計/光密度計。

·除了gretagmacbethspectroeye之外的任何儀器必須通過labco-op核驗。

測試過程

1.選擇樣品區域用于分析。

2.小心地將如樣品詳述中定義的1層或多層放置在pg2000白色標準硬紙板上。定位分光光度計的測量孔，使得樣品在樣品區域的中心。注釋：有色的樣品區域必須大于樣品測量孔以避免誤測。

3.讀取并記錄l*a*b*或密度值。

樣品顏色l*2a*2b*2和參比顏色l1a1b1之間的色差或δe為：

報告

報出l*、a*、b*值，精確至0.1個單位的δc*、δe*和δh*(cmc)。

密度：報出δc*、δe*和δh*值，精確至0.01個單位。

不透明度

目的

不透明度是對材料遮蔽其后面的背景的能力的量度。不透明度測量對于材料厚度和著色程度敏感(例如tio2％)。通常，不透明度的值通過如下方式確定：將用黑色背襯(rb)獲得的材料反射率除以用白色背襯(wb)獲得的相同材料的反射率。其被稱為“對比度比值(cr/)法”。

也就是說：

不透明度％＝cr×100＝rb×100rw

如果hunter色度計設置為x、y、z比色刻度尺，則不透明度可定義為：

不透明度％＝黑色板上的y讀數×100白色板上的y讀數

設備

反射率

hunterlabscanxe，hunterd25dp9000，或等同的分光光度計45°/0°hunterlab

總部，11491sunsethillsroad，restonva20190-5280電話：703-471-6870傳真：703-471-4237http://hunterlab.com/

標準板

具有兩塊板的組，其由白色、黑色構成，購自色度計制造商。

薄紙

無壓印或洗劑的軟吸收性薄紙，例如用于清潔標準板的面巾紙。

切割器

任何方便類型

設施

調理室

通常的實驗室溫度和濕度范圍對于樣品顏色的影響可忽略，由此樣品不需要在測定不透明度之前進行調理。樣品和儀器應保持在非高濕度和無腐蝕性蒸氣的區域，但應避免樣品被灰塵或棉絮污染。

樣本制備

通常，從樣品切出10.16cm×10.16cm的樣品部分用于分析。

通過裝置可測量小至5mm×5mm的樣品，但是大至44mm的樣品將能夠進行測量，因樣品本身的不均勻而來的波動較小。使用切割沖模、液壓式切割器，例如alfa切割器可容易地切割大多數樣品?？墒褂眉舻痘蚯屑垯C；但是，必須注意這不損壞其他分析所需的產品。

選擇無折皺、細紋、撕裂和其他明顯缺陷的樣品用于測試。

總是以以下方式堆疊和折疊樣品：當轉換時產品外表面將是直接在儀器樣品口下方的樣品“堆疊物”的上表面，除非對于特定材料的說明相反地指示。

如果存在片材取向，制備樣品，使得md對于所有樣品都相同。

選擇樣品的一部分用于分析。使用合適的切割裝置從各待測樣品切出單片層樣品，其為10.16cm*10.16cm，或從樣品可得的最大尺寸，只要垂直和/或平行于切割邊緣的機器方向至少為5mm×5mm。

設備準備

根據制造商說明或sop在開始任何測試之前使用與儀器一起供應的標準黑色和白色瓷磚來校正分光光度計。

設定比色刻度尺至xyz，觀察儀至10°，并且照明體為d65。

測試過程

根據制造商說明將白色標準板與樣品放入分光光度計中。

不使樣品測試區域污染，將其放置在白色標準板的上部，應放置白色標準板，使得機器方向平行于將標準板從左至右分割成兩半的線。還應將樣品放置(如壓印具有的壓印面)成多面面對光源。

記錄“y”讀數，精確至0.1個單位。

使用黑色標準板替代白色標準板重復以上步驟2至4。

計算報告

不透明度％＝[“y”(黑色板)]×100[“y”(白色板)]

記錄不透明度(％)，精確至0.1個單位。

基重

該方法技術上等同于一種或多種藥典方法astmd756、iso536和；ert-40.3-90。

光澤度

該方法技術上等同于方法astmd2457-97，除了測試以45度角和對于膜材料用10片層進行。

本文所公開的量綱和值不旨在被理解為嚴格地限于所述的精確值。相反，除非另外指明，每個這樣的量綱旨在表示所述的值以及圍繞該值功能上等同的范圍。例如，公開為“40mm”的量綱旨在表示“約40mm”。

具體實施方式中的所有引用文獻的相關部分均以引用方式結合入本文；對于任何文件的引用不應當解釋為承認其是有關本發明的現有技術。當本書面文獻中術語的任何含義或定義與引入本文以供參考的文獻中的術語的任何含義或定義沖突時，將以賦予本書面文獻中的術語的含義或定義為準。

盡管舉例說明和描述了本發明的特定實施方案，但對本領域的技術人員來講顯而易見的是，在不背離本發明的實質和范圍的情況下可作出許多其它的改變和變型。因此，所附權利要求書旨在涵蓋本發明范圍內的所有此類改變和變型。
