本發明是一種采用導電織物作為電極和導電線采集眼電信號的眼罩，屬于生物電信號檢測領域。

背景技術：

目前，我國經濟飛速發展的同時現代人生活壓力越來越大，伴隨而來的失眠多夢等癥狀越來越明顯。及時方便監測自己的睡眠狀態，能夠對自己的身體狀況有更深入的了解，從而調整自己的作息時間，同時也給醫生的診療提供了具體數據。

目前家用的睡眠質量檢測的方法主要有以下幾種：1、用戶自己根據網上的方法或自己身邊人的經驗來檢測調整自己的睡眠活動。但此方法缺乏科學依據，并且準確性有待商榷。2、用戶可以購買睡眠質量檢測手環來進行睡眠活動記錄，但由于睡眠手環佩戴在使用受試者手部，雖然能夠檢測睡眠活動的狀況，但無法準確得到與大腦睡眠有關的波形等數據。3、購買睡眠枕頭來檢測睡眠，但睡眠枕頭由于形狀的設計不一定能完全符合每個使用者，有影響睡眠質量的可能，并且睡眠枕頭的價格通常比較昂貴。

眼電信號可以用于評價睡眠質量。本專利設計的智能眼罩通過睡眠時佩戴，實時連續檢測睡眠時的眼電信號，進行檢測及評估就可以得到一系列睡眠眼電波形圖，由此可以得到大量的實證數據，便于醫患分析出失眠的真正原因。

中國專利公告號cn103211594a申請號20131086162.4，專利申請名稱“一種無線眼電采集系統”，公開了一種無線眼電信號采集器，設有無線傳輸接收器和發射器，眼電采集罩采用框槽結構，電極片在框槽內可以活動。該專利申請存在以下不足：框槽結構導致和人眼部接觸緊密性不好，眼電采集罩的電極在稍微觸碰下接觸性不好導致眼電信號采集不到。

中國專利公告號cn106236079a，專利申請名稱“用于腦電與眼電復合檢測的睡眠監測眼罩及睡眠監測方法”公開了一種用于腦電與眼電復合檢測的睡眠監測眼罩及睡眠監測方法，包括眼罩、主電路板和供電電池。眼電信號采集和腦電信號采集電路板放置在眼罩夾層中。導致眼罩結構復雜，不宜清洗更換。

以上的兩個專利都存在電極設計復雜，不便于使用問題。

技術實現要素：

本發明的目的在于設計一款結構簡潔、方便操作、貼合性好、清洗方便的智能眼罩，通過檢測眼電信號到智能終端的app應用，提供一種睡眠質量評估手段。本發明采用眼罩形狀的設計，從而實現眼電信號檢測裝置的良好固定。裁剪的導電織物片作為電極縫合在額頭和兩側太陽穴，縫合的導電織物條作為信號傳輸線，導電織物條縫合在眼罩外側，一端和電極縫合，另一端和金屬四合扣公扣縫合。金屬四合扣公扣均位于眼罩上部，焊接了三個金屬四合扣母扣的電路板是安裝在眼電檢測信號檢測器殼體內部，殼體通過上下殼扣合，這樣眼電檢測信號檢測器通過四合扣固定在了眼罩外側額頭部位。

整個眼罩的電連接是：電極縫合連接到導電織物條，導電織物條連接金屬四合扣公扣，四合扣公扣連接電路板上焊接的金屬四合扣母，金屬四合扣母連接電信號檢測器電路。

該技術方案的設計思想是：利用金屬四合扣把眼電信號檢測器固定到眼罩上端，通過三個導電織物片形成兩路眼電信號傳給眼電信號收集器。眼電信號檢測器包括電路板和殼體。電路板上焊接了儀用放大器，信號調理電路，微處理器cpu控制元件和無線通信模塊。該眼電信號檢測器與眼罩外側上端的導電銀織物利用金屬四合扣連接，進行眼電信號的傳輸，收集到的信號通過cpu算法濾波處理后傳輸到無線通信模塊，無線傳輸模塊發送到智能終端的微信上或其它app應用，實時顯示數據。眼電信號檢測器殼體根據人體結構學設計，呈扁平三角形狀。眼罩與所述殼體采用可脫卸式連接，所述眼罩兩端由可伸縮式材料連接，可佩戴于受試者頭部。

眼罩可更換，便于清洗，或在損壞時可替換。該智能睡眠質量檢測裝置可實時獲得睡眠數據，并進行整理分析。如有異常，可及時求醫問診，便于醫生診斷治療。

優選地，所述眼電信號檢測裝置檢測左右太陽穴和額頭電極的信號，額頭電極信號為基準信號。兩路信號輸入到儀用放大器輸入端。具有醫用信號放大電路，眼電信號補償電路，可以減小或消除使用時人體睡眠中移動造成的誤差，提高眼電信號測量的準確性和可靠性。眼電信號檢測電路非常成熟，不在本專利中作更多闡述。

優選地，所述眼罩本體與所述眼電信號檢測器采用金屬四合扣可脫卸式連接，所述眼電信號檢測器可固定到受試者額頭。該項旨在使眼罩臟污或損壞后可更換，而且眼罩還有不同顏色，可以根據個人愛好選擇更換。

優選地，無線通信模塊采用低功耗藍牙，通過藍牙通信協議與智能手持終端連接。

優選地，所述眼電信號檢測器殼體為扁平三角形狀，依照人體結構學設計，保證佩戴的舒適感，所述眼電信號檢測器殼體一側裝配開關按鍵，用于及時開關機，節約電池電量，下殼開孔，內部電路板上焊接的金屬四合扣方可以透出。

本發明有益效果是：該采用導電織物的智能眼罩加工方便，佩戴舒適，裝配使用便捷，易于清洗；可實時監測收集眼電信號制成睡眠波形，同時傳輸到手機微信端。手機微信端可存儲睡眠記錄，便于以后進行分析處理，如有異常，可直接分享到醫生智能終端，便于醫生分析診斷病情。

具體實施方式

下面通過實施例并結合附圖對本發明的技術方案作進一步的具體描述。

一種采用導電織物的智能眼罩裝置，如圖1、圖2、圖3、圖4所示，包括眼罩本體1，條狀導電織物2，金屬四合扣母扣3，眼電信號檢測器4，金屬四合扣公扣5，眼電信號檢測器的開關6，眼罩內測7，貼合太陽穴的導電織物8，貼合額頭的導電織物9。殼體可脫卸地連接眼罩，眼罩由柔軟棉織物材質制成，而且由于結構設計符合人體結構學，能使佩戴舒適，眼罩設計與殼體完美結合，可以很好的固定殼體。

如圖1所示，眼罩本體1為不規則長橢圓形狀，眼罩本體1上裝配有眼電信號檢測器4，眼電信號檢測器4上裝有開關按鍵6。眼罩本體1上縫合有條狀導電織物2作為信號傳輸線。

如圖2所示，眼電信號檢測器上焊接有金屬四合扣母扣3。

如圖3所示，在眼罩的相應位置縫合有金屬四合扣公扣，5與眼罩上的條狀導電織物2連接。通過金屬四合扣3、5實現眼罩本體1和眼電信號檢測器4的連接固定。

如圖4所示，眼罩內測7上縫合有導電織物8和9，可導電織物8用于采集左右太陽穴的電極信號，導電織物9用于采集額頭的電極信號。

使用方法：將眼罩固定于使用者頭部，保證可導電銀織物位于使用者眼睛兩側，便于采集眼電信號。眼電信號檢測器開機即可實時收集睡眠眼電信號。臟了之后，可將殼體取下，對眼罩進行清洗消毒，下次再用時將殼體安裝在眼罩上，固定于受試者頭部即可。由于眼罩可以脫卸，在其損壞之后也可方便地更換。

上述所描述的具體實施例僅僅是對本發明的構思作優選舉例說明。凡在本發明的精神和原則之內所做的任何修改或補充或等同替代，均應包含在本發明權利要求的保護范圍之內。

說明書附圖：

圖1為本發明所述的采用導電織物的智能眼罩裝配圖。1為眼罩本體，2條狀導電織物，4為眼電信號檢測器，6為眼電信號檢測器的開關。

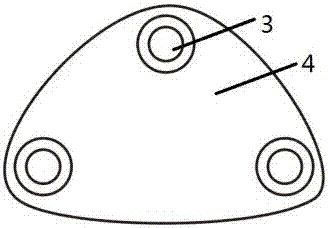

圖2為眼電信號檢測器底面圖，4為眼電信號檢測器，3為金屬四合扣母扣。

圖3為采用可導電織物的智能眼罩外側圖。5為金屬四合扣公扣，2為用于傳輸信號的導電織物。

圖4為采用可導電織物的智能眼罩內側圖。7為眼罩內側，8為采集太陽穴電極信號的導電織物，9為采集額頭電極信號的導電織物。
