本發明涉及一種智能坐便器，尤其是一種具有人體血氧檢測功能的馬桶控制系統及控制方法。

背景技術：

現有的智能坐便器主要的功能有座圈加熱、溫水清洗、暖風干燥、除臭，但總體功能較少，使用也比較單一，很難有突破性的功能；近年，隨著人們對生活品質的要求逐步提高，對健康要求越來越高，把個人健康護理溶入到智能坐便器成為一種趨勢，而目前的一些智能馬桶滿足不了人們對健康狀況了解的需求。

技術實現要素：

本發明要解決的技術問題是提供一種具有人體血氧檢測功能的馬桶控制系統及控制方法，布局合理，可以顯示人體血氧檢測分析數據，方便智能，更加人性化。

為解決上述技術問題，本發明包括一種具有人體血氧檢測功能的馬桶控制系統，其特征在于，包括有CPU模塊和分別與CPU模塊電連接的人體血氧檢測模塊、LCD顯示模塊、按鍵輸入模塊和用于系統供電的供電模塊；

所述的人體血氧檢測模塊，用于將檢測到的光學信號，傳遞給所述CPU模塊；

所述的按鍵輸入模塊，用于將用戶的操作信息反饋給所述CPU模塊并執行相應的操作。

如上所述的一種具有人體血氧檢測功能的馬桶控制系統，其特征在于，還包括與所述CPU模塊電連接的人體感應模塊，所述的人體感應模塊用于感應人體是否落座。

如上所述的一種具有人體血氧檢測功能的馬桶控制系統，其特征在于，還包括分別與CPU模塊電連接的溫度控制模塊、水壓控制模塊和溫度檢測模塊；

所述的溫度控制模塊，用于控制馬桶座圈溫度、馬桶出水和出風的溫度。

如上所述的一種具有人體血氧檢測功能的馬桶控制系統，其特征在于，所述的溫度控制模塊，包括有分別與CPU模塊電連接的水溫加熱模塊、風溫加熱模塊和座圈溫度加熱模塊。

為解決上述技術問題，本發明還包括一種具有人體血氧檢測功能的馬桶控制系統的控制方法，其特征在于，包括如下步驟：

A：上電初始化；

B：執行開機自檢，如果自檢不通過，進行異常處理；

C：人體感應模塊檢測是否有人落座，如果有人落座，CPU模塊控制呼醒人體血氧檢測模塊，CPU模塊通過人體血氧檢測模塊檢測人體血氧，而當人體感應模塊檢測人體起身后，CPU模塊控制人體血氧檢測模塊停止工作，人體血氧檢測模塊進入休眠。

如上所述的一種具有人體血氧檢測功能的馬桶控制系統的控制方法，其特征在于，在步驟B中，如果自檢不通過，LCD顯示模塊顯示異常信息。

與現有技術相比，本發明的一種具有人體血氧檢測功能的馬桶控制系統及控制方法，達到了如下效果：

本發明的系統包括有CPU模塊和分別與CPU模塊電連接的人體血氧檢測模塊、LCD顯示模塊、按鍵輸入模塊和用于系統供電的供電模塊；功能強大，可實現用戶在如廁時通過人體血氧檢測模塊檢測血氧值，并將數據結果通過LCD顯示模塊顯示，更加人性化，方便用戶如廁時了解血氧狀況，方便智能，操作簡便，對預防低血氧疾病有積極的篩檢和預報作用。

【附圖說明】

下面結合附圖對本發明的具體實施方式作進一步詳細說明，其中：

圖1為本發明控制系統的原理圖；

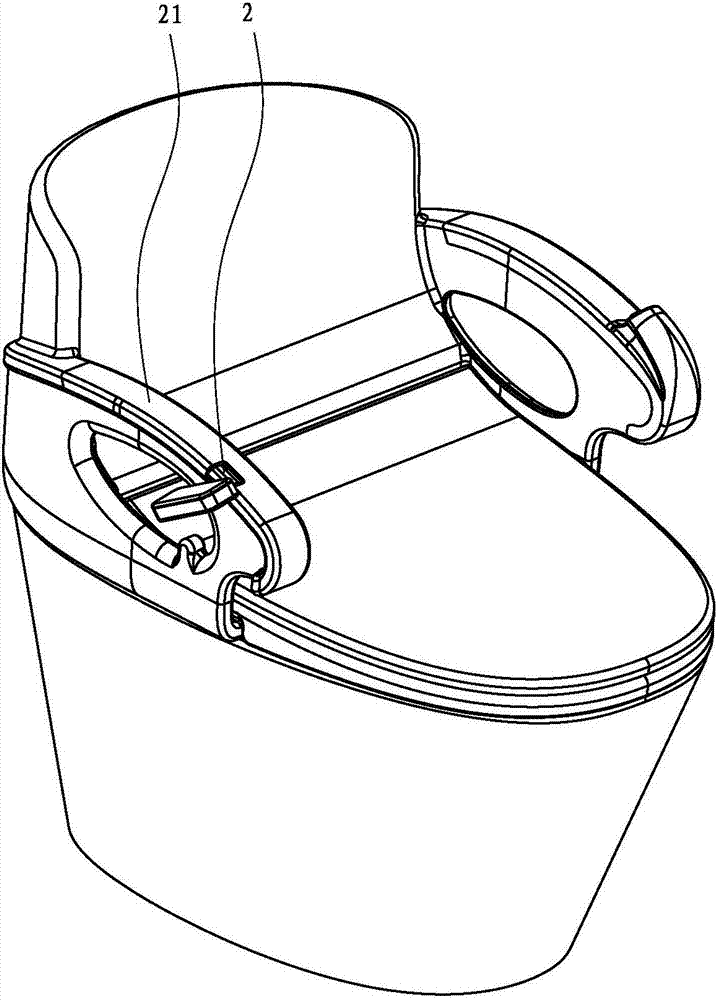

圖2為應用本發明的馬桶的立體圖；

附圖說明：1、CPU模塊；2、人體血氧檢測模塊；21、扶手；3、LCD顯示模塊；4、按鍵輸入模塊；5、溫度控制模塊；51、水溫加熱模塊；52、風溫加熱模塊；53、座圈溫度加熱模塊；6、水壓控制模塊；7、人體感應模塊；8、溫度檢測模塊；9、供電模塊。

【具體實施方式】

下面結合附圖對本發明的實施方式作詳細說明。

如圖1至圖2所述，在本實施例中，一種具有人體血氧檢測功能的馬桶控制系統，包括有CPU模塊1和分別與CPU模塊1電連接的人體血氧檢測模塊2、LCD顯示模塊3、按鍵輸入模塊4和用于系統供電的供電模塊9。

所述的人體血氧檢測模塊2，用于將檢測到的血氧特征頻譜信號傳遞給所述CPU模塊1。

血液的氧含量一般用血液中氧合血紅蛋白占總血紅蛋白的百分比來表示,稱為血氧飽和度。對血氧飽和度的測量分有創和無創兩種,有創測量是對血液抽樣后進行血氧分析,而本發明的人體血氧檢測模塊采用的是無創測量，利用的是分光光度測定原理。由于血液中不同成份對同一種光線的吸收率各不相同,通過測量穿過血液中不同光線的衰減程度,可換算出血液中不同成份的含量。

基本原理：人體血氧檢測模塊帶有兩個發光二極管。這兩個發光二極管面向人的待測部位——指尖；一只二極管釋放波長為660納米的光束，另一只釋放905,910或者940納米。含氧的血紅蛋白對這兩種波長的吸收率與不含氧的差別很大。利用這個性質，可以計算出兩種血紅蛋白的比例。按照Beer-Lambert定律，比值R/IR與動脈血氧飽和度(SaO2)的函數關系應為線性關系，但由于生物組織是一種強散射、弱吸收、各向異性的復雜光學系統，不完全符合經典的Beer-Lambert定律，因而導致了表達紅光和紅外光吸光度相對變化測量值(R/IR值)，與動脈血氧飽和度(SaO2)之間關系的數學模型建立困難。只能通過實驗的方法來確定R/IR與SaO2的對應關系，即定標曲線，以實驗方法獲取經驗定標曲線。

所述的按鍵輸入模塊4，用于將用戶的操作信息反饋給所述CPU模塊1并執行相應的操作。

LCD顯示模塊可以顯示用戶測量的血氧值、還可以顯示水溫，用戶可以通過按鍵輸入模塊調節數值，方便用戶如廁時隨時對水溫進行調控，更加人性化。

如圖1至圖2所述，在本實施例中，還包括與所述CPU模塊1電連接的人體感應模塊7，所述的人體感應模塊7用于感應人體是否落座。

如圖1至圖2所述，在本實施例中，還包括分別與CPU模塊1電連接的溫度控制模塊5、水壓控制模塊6和溫度檢測模塊8。

所述的溫度控制模塊5，用于控制馬桶座圈、馬桶出水和出風的溫度。

如圖1至圖2所述，在本實施例中，所述的溫度控制模塊5，包括有分別與CPU模塊1電連接的水溫加熱模塊51、風溫加熱模塊52和座圈溫度加熱模塊53。

在本實施例中，為了更好的實現人體血氧檢測功能的馬桶控制系統，還提供了一種具有人體血氧檢測功能的馬桶控制系統的控制方法，包括如下步驟：

A：上電初始化；

B：執行開機自檢，如果自檢不通過，進行異常處理；在LCD顯示異常模塊；用于檢測各個模塊是否正常運行；

C：人體感應模塊7檢測是否有人落座，如果有人落座，CPU模塊1控制呼醒人體血氧檢測模塊2，CPU模塊1通過人體血氧檢測模塊2檢測人體血氧，而當人體感應模塊7檢測人體起身后，CPU模塊1控制人體血氧檢測模塊7停止工作，人體血氧檢測模塊7進入休眠。

用戶在測量血氧時，需要把手伸到馬桶扶手21上的人體血氧檢測模塊2里，此時，人體血氧檢測模塊開始利用檢測到的光學信號計算出血氧值，完成后自動傳輸給CPU模塊，再通過LCD模塊顯示血氧值，并給出一些相應的建議，對預防低血氧疾病有積極的篩檢和預報作用。

如圖1至圖2所述，在本實施例中，在步驟B中，如果自檢不通過，LCD顯示模塊顯示異常，此時，LCD顯示模塊會顯示溫度控制模塊和人體血氧檢測模塊異常無法正常使用，方便用戶了解機器運行狀態。
