本發明涉及吊瓶輸液控制器，尤其是涉及一種保障輸液安全的控制系統。

背景技術：

靜脈輸液是通過靜脈滴注向人體內輸入大劑量(一次給藥在100ml以上)注射液的方法，注射液通常被包裝在無菌的玻璃或塑料輸液瓶或袋中。使用時通過輸液器調整滴速，持續而穩定地輸入人體靜脈，以補充體液、電解質或提供營養物質。

輸液過程中，輸液狀態由不同原因而發生變化。根據臨床實踐，發現有以下原因：1.目前臨床輸液中常因更換液體不及時或雙頭輸液時兩瓶藥液銜接不及時，在無人監管或監管疏忽情況下，容易造成空氣進入人體，導致空氣栓塞的風險。

2.寒冷季節，藥液隨著氣溫的變化輸注人體，常常讓病人感到肢體和軀體冰涼不適；對休克病人來說，更不利于血管擴張，改善微循環。

3.日常輸液工作離不開讀取滴數，離不開換針，病情的轉歸需要隨時讀取滴數并調節滴數，無論是護理管理者或是當班護士為獲得即刻準確的輸液滴數，每次對一個病人至少花費15秒的時間，這樣大大增加了護理人員工作負擔。

4.在輸液過程中，還會出現漏針現象，這可能是針頭刺破血管壁而進行肌肉注射，當這種情況常出現后，滴度會很慢。

5.目前使用一次性輸液器，因為滴速調節器靠手工調節，常出現滴速調節器失控。

6.臨床上控制輸液滴數根據藥物性質及患者的年齡、病情而定，譬如：小兒、年老、心肺疾病的患者應控制滴數在40滴/分以內，搶救失液、失血性休克或使用脫水劑等特殊藥物時，輸液滴數快達60滴/分以上。很多患者輸液時，常自行調整快慢，這樣不利于保證患者輸液安全。

7.現有冬天輸液時，為了克服冰冷的液體造成人體的不適，多數人選擇用熱水袋對輸液管加溫取暖，但熱水袋的溫度在60-99℃之間，這樣的溫度難以控制，一是會對靜脈血管造成灼傷，而且是難以完全愈合的低溫灼傷。二是不利于某些特殊的不耐溫藥物的輸液。

8.保護患者安全是每一個醫務人員的神圣職責。但由于人類自身的局限性，是人都會出錯，從事醫療相關工作的專業人員，在其一生執業生涯中均有可能犯錯。美國哈佛醫療實踐研究顯示，發達國家用藥疏失超過6%，因此如何避免打錯針、給錯藥，是護理工作的基本要求。

技術實現要素：

本發明目的是提供一種保障輸液安全的控制系統，以解決現有輸液監控以人工為主，護理人員勞動強度大，不能對輸液滴速進行實時監控、實時調節；不能自動加熱、人工操作誤差大等技術問題。

為解決上述技術問題，本發明采用以下技術方案：一種保障輸液安全的控制系統，其特征是所述系統包括點滴調速器、控制主機，所述點滴調速器包括擠壓推板、推板槽，其中推板槽垂直于輸液管嵌槽并與輸液管嵌槽連通，擠壓推板設置在推板槽內，擠壓推板的背部設有推拉桿滑腔，推拉桿滑腔設有推拉桿，所述擠壓推板與推拉桿平行連接，推拉桿左端設有絲孔，該絲孔內螺合有螺桿，螺桿的末端與步進電機的轉軸連接，推板槽對應的輸液管嵌槽側壁上設有復位桿孔，復位桿孔套設有復位桿，復位桿設置在復位桿座上，復位桿座端部設有固定卡槽，所述推拉桿右端部設有定位孔，定位孔內設有磁性定位栓，所述推拉桿滑腔右端部設有兩塊磁柱。

作為優選，所述復位桿座上設有定位條，所述推拉桿滑腔右端的腔壁上部設有滑槽，所述定位條移動限位在滑槽中，復位滑塊底部設有固定卡槽。

作為優選，所述磁性定位栓與磁柱相對面的磁極相斥。

作為優選，所述固定卡槽包括第一固定卡槽和第二固定卡槽。

作為優選，所述兩塊磁柱為第一磁柱和第二磁柱，第二磁柱在第一磁柱右邊。

所述控制主機是裝有android或ios系統的移動終端，該移動終端經過wifi網絡與wifi模塊連接，控制主機內嵌入與his系統數據同步對接的功能模塊，所有基礎數據均來自于his系統。

wifi無線模塊是基于uart接口的wifi無線網絡標準的嵌入式模塊，內置無線網絡協議ieee802.11協議棧以及tcp/ip協議棧，能夠?qū)崿F(xiàn)單片機串口數據到無線網絡之間的轉換，通過uart-wifi模塊，單片機能輕松接入無線網絡。控制主機可以完成與his系統數據同步對接功能，所有病房服務系統的基礎數據均來自于his系統，數據主要包括醫生的輸液處方和醫囑等。控制主機控制的讀寫器對腕帶進行基本信息綁定，將醫生的輸液處方和醫囑寫入，腕帶接受信息后發給病人。護士配好藥后，通過點擊控制主機面板上控制菜單，將輸液處方和醫囑等發送給輸液管定位盒的控制電路，同時通知病人到相應的輸液位接受輸液。在整個服務過程中，腕帶信息與控制電路自動核對數據無誤后，才開始輸液，這樣最大限度的減少了用藥疏失引起的損失，基本上杜絕了打錯針、給錯藥的現象。

本發明具有工作可靠、性能安全等特點。其滴速檢測控制電路可以準確測量輸液滴速，控制滴速的步進電機和控制閥桿的步進電機根據單片機預先的設定值自動對滴速進行實時控制，并且通過聯合控制上輸液管和下輸液管啟閉，徹底杜絕空氣栓塞、回血、漏針的風險。其次在冬天，本系統可以開啟自動控溫的輸液加熱器，通過同時對上輸液管、下輸液管、莫非氏滴管保持39-45℃的的大面積的恒溫加熱，加熱迅速、有效，從而給患者一個舒適、安全的輸液感受。

護理人員手持移動終端，通過app軟件，就可以監視、控制每一個輸液位的滴速、并及時自動換藥，這樣可以降低護理工作量，有利于醫患之間良性互動，從而全面提高了醫療輸液護理工作的質量。

附圖說明

圖1是本發明系統結構圖；

圖2是點滴調速器的剖視圖；

圖3是點滴調速器放開狀態的剖視圖；

圖4是點滴調速器收緊狀態的剖視圖；

圖5是本發明步進電動機驅動電路圖；

圖6是本發明點滴速度測量電路圖。

具體實施方式

下面通過實施例，并結合附圖，對本發明的技術方案作進一步具體說明。

由圖1可知，一種保障輸液安全的控制系統，該系統包括點滴調速器70、控制主機，點滴調速器70包括擠壓推板4、推板槽3，其中推板槽3垂直于下輸液管嵌槽502并與下輸液管嵌槽502連通，擠壓推板4設置在推板槽3內，擠壓推板4的背部設有推拉桿滑腔210，推拉桿滑腔210設有推拉桿200，所述擠壓推板4與推拉桿200平行連接，推拉桿200左端設有絲孔110，該絲孔110內螺合有螺桿101，螺桿101的末端與步進電機700的轉軸連接，步進電機600采用圖5所示驅動電路。

推板槽3對應的下輸液管嵌槽502側壁上設有復位桿孔52，復位桿孔52內套設有復位桿51，復位桿51設置在復位桿座5上，復位桿座5底部分別設有兩個固定卡槽7、71。

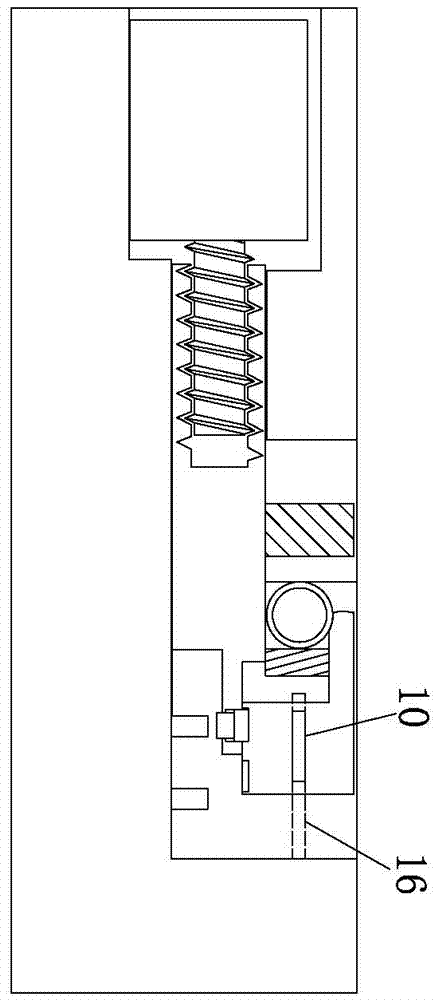

由圖2-圖4可知，復位桿座上設有定位條10，所述推拉桿滑腔右端的腔壁上部設有滑槽16，所述定位條10移動限位在滑槽16中，復位滑塊底部設有固定卡槽。

推拉桿200右端部設有定位孔79，定位孔79內設有磁性定位栓8，所述推拉桿滑腔21右端部設有兩塊磁柱9、91。推拉桿200在推拉桿滑腔210可以往返移動。

在推拉桿200的初始位置，擠壓推板4離下輸液管嵌槽502還有一定距離，推拉桿200右端部的磁性定位栓8在第一磁柱9上方，磁性定位栓8在同極磁極斥力作用下，卡進復位桿5端部的第一固定卡槽7內，于是推拉桿200帶動復位桿5往右移動，過程中，磁性定位栓8脫離第一磁柱9磁場范圍，推拉桿200右端部的磁性定位栓8回位，脫離第一固定卡槽7，復位桿5停止移動，此時，如圖5所示，復位桿5的左端部退出下輸液管嵌槽502，給嵌入輸液管6帶來便利。

當需要減慢輸液滴數時，推拉桿200帶動擠壓推板4往右移動，對輸液管6造成壓力，直至可以截流輸液管6，在截流輸液管6之后，由于擠壓推板4過于擠壓輸液管6，造成輸液管6難以恢復形狀，這樣會給之后的滴速調整精度帶來影響。因此本發明在第一磁柱9右邊再設置一塊第二磁柱91，第二磁柱91的作用是：在截流輸液管6之后，推拉桿2已經往右移動到終點，此時，推拉桿200右端部的磁性定位栓8正好位于第二磁柱91上方，磁性定位栓8在第二磁柱91同極磁極斥力作用下，卡進復位桿5端部的第二固定卡槽71內，這樣推拉桿200向左移動回位，同時帶動復位桿5往左移動，過程中，復位桿5的左端部對輸液管6的上部施加壓力，促進輸液管6恢復原有形態，當磁性定位栓8脫離第二磁柱91磁場范圍，磁性定位栓8適時回位。當推拉桿2向左移動回位到初點，推拉桿200右端部的磁性定位栓8在第一磁柱9上方，磁性定位栓8在同極磁極斥力作用下，卡進復位桿5端部的第一固定卡槽7內，以便等待開展下一次操作。

所述控制主機是裝有android或ios系統的移動終端，包括中央處理器、平板顯示器、收發射電路等，該移動終端經過wifi網絡與wifi模塊連接。控制主機內還嵌入與his系統數據同步對接的功能模塊，所有基礎數據均來自于his系統。

如圖5-圖6所示，滴速檢測元件為紅外線對管或電容傳感器。紅外線對管的輸出端與運放電路輸入端連接，運放電路輸出端與單片機的信號輸入端口連接。

紅外線對管利用其紅外光的導通率來檢測點滴滴數。在發射管和接收管之間留有適當?shù)木嚯x，當無液滴通過時，接收管受光導通，輸出為“0”。當有液滴通過的瞬間，使光線折射，接收管的光通過量不足，輸出為“1”。單片機據此判斷液體點滴的有無。

在輸液過程中，單片機根據設定輸液點滴速度（3～120滴/分鐘）和滴速檢測元件檢測到的實時滴速，通過驅動控制電路控制電機不斷修正擠壓推板4位移距離，實行多次反饋的動態調節。

當檢測元件檢測到點滴停止時，單片機通過直線電機關閉輸液管6,同時發出報警信號。除點滴停止外，也會出現漏針現象，輸液速度會有較大波動。有可能是針頭刺破血管壁而進行肌肉注射，這種情況常有出現，滴度會很慢；也有可能是病人睡著了，下意識地把針頭拔掉，那么這時滴度會很快。因此，當?shù)嗡俨▌釉?%以內時，單片機正常工作，當?shù)嗡俨▌映?0%時，單片機通過驅動控制電路控制電機關閉輸液管6,同時發出報警信號。
