本發明涉及皮膚的治療，具體說是生物電場治療設備。

背景技術：

由于年齡、飲食和生活等方面的原因，人體皮膚會出現雀斑、老年斑、咖啡牛奶斑或眼袋等等，而皮膚治療儀可促進皮膚修復并改善皮膚外觀。皮膚軟組織損傷對機體的影響除了帶來損傷部位的疼痛外，損傷部位皮膚缺損常引發感染，更嚴重者會導致感染擴散至全身。所以及時封閉創面對軟組織損傷治療至關重要。目前軟組織損傷的治療方式有負壓治療技術及生物電場治療技術，兩者在治療軟組織損傷過程中都能促組織細胞分裂、增殖、向創面∕傷口中心定向遷移的作用，而且可刺激血管細胞向創面∕傷口遷移，使得損失組織出現新生血管，從而促進創面修復。但現有的生物電場治療設備價格昂貴，使用不便。

技術實現要素：

針對上述技術問題，本發明提供一種使用方便，成本較低的生物電場治療設備。

本發明解決上述技術問題所采用的技術方案為：生物電場治療設備，包括柱形殼體，殼體上端設置有可與皮膚接觸的治療頭，該治療頭上端面成型有凹槽，凹槽下側成型有空腔，凹槽槽壁開設有數個與空腔連通的通孔，從通孔抽出凹槽內的空氣使凹槽邊緣吸附在皮膚上，所述凹槽邊緣設置有與生物電場發生器負極連接的負極片，所述凹槽中部設置有與生物電場發生器正極連接的伸縮式正極片。

作為優選，所述空腔內設置有紫外線光源，該紫外線光源可穿過所述通孔照射在皮膚上，紫外線光源通過外部電源供電。

作為優選，所述生物電場發生器設置在殼體內，該生物電場發生器由所述外部電源供電。

作為優選，所述殼體內設置有導氣管，該導氣管一端與所述空腔連通，另一端與設置在殼體外的引風機連接，該引風機由所述外部電源供電。

作為優選，所述殼體下端設置有蓋板，所述蓋板上設置有螺紋孔和與該螺紋孔配合的中空螺栓，所述正極片與推拉桿一端固定連接，推拉桿另一端設置有可繞該推拉桿轉動的滾珠，該滾珠卡入所述螺栓內腔并與螺桿固定連接。

作為優選，所述負極片嵌入凹槽邊緣內。

作為優選，所述負極片采用圓環。

作為優選，所述負極片采用沿凹槽邊緣分布的數個導電片。

從以上技術方案可知，本發明可將治療頭吸附在皮膚的患處，當正、負極片通電后會在患處形成生物電場，生物電場具有促組織細胞分裂、增殖、向創面/傷口中心定向遷移的作用，而且可刺激血管細胞向創面/傷口遷移，使得損失組織出現新生血管，從而促進創面修復。

附圖說明

圖1是本發明的一種優選方式的結構示意圖。

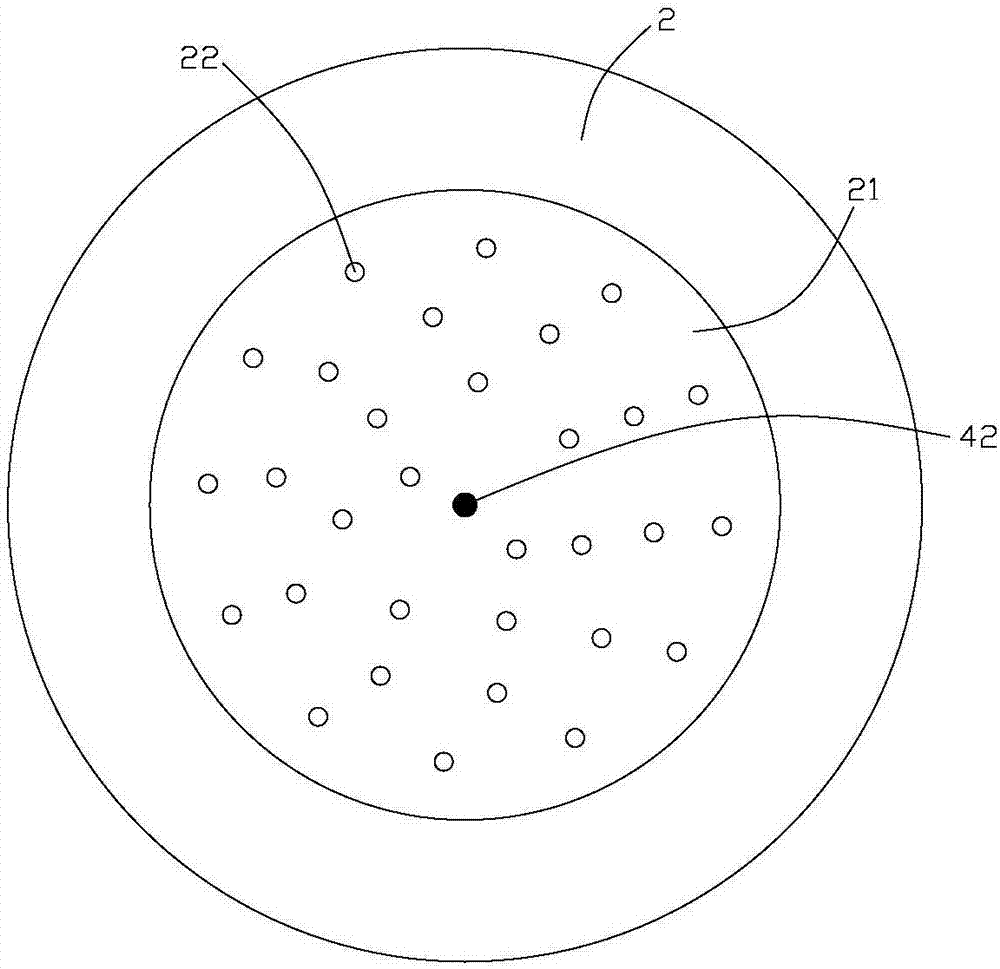

圖2是圖1的俯視示意圖。

具體實施方式

下面結合圖1、圖2詳細介紹本發明，在此本發明的示意性實施例以及說明用來解釋本發明，但并不作為對本發明的限定。

生物電場治療設備，包括柱形殼體1，殼體上端設置有可與皮膚接觸的治療頭2，治療頭與殼體可活動連接，方便更換、清洗治療頭，達到節省成本、循環使用的目的。該治療頭上端面成型有凹槽21，凹槽下側成型有空腔23，凹槽槽壁開設有數個空腔連通的通孔22，治療頭接觸皮膚患處后，通過抽出凹槽內的空氣使凹槽邊緣吸附在皮膚上。凹槽邊緣設置有與生物電場發生器4負極連接的負極片41，所述凹槽中部設置有與生物電場發生器正極連接的伸縮式正極片42；當凹槽邊緣吸附在皮膚患處后，負極片與皮膚接觸，此時伸出正極片，使其從凹槽中部接觸皮膚，形成以正極片為中心的生物電場，從而對皮膚患處創面進行生物電場修治療。

具體來說，殼體下端設置有蓋板11，蓋板上設置有螺紋孔24和與該螺紋孔配合的中空螺栓25，所述正極片與推拉桿26一端固定連接，推拉桿另一端設置有可繞該推拉桿轉動的滾珠27，該滾珠卡入所述螺栓內腔并與螺桿固定連接；當需要伸出正極片時，旋轉螺栓，使其伸入螺紋孔，此時滾珠一邊轉動一邊移動，滾珠轉動時推拉桿不會轉動，方便連接導電線；滾珠移動時則帶動推拉桿移動，從而使推拉桿帶動正極片伸出；需要正極片縮回時，只需反向旋轉螺栓即可。作為優選，所述生物電場發生器設置在殼體內，該生物電場發生器由外部電源5供電，使用時只需將生物電場發生器連接就可使用，不僅使用方便，而且結構緊湊，成本較低。

本發明殼體內設置有導氣管12，該導氣管一端與所述空腔連通，另一端與設置在殼體外的引風機9連接，該引風機由外部電源供電；在實施過程中，治療頭與皮膚患處接觸后，啟動引風機，凹槽內的空氣通過所述通孔進入導氣管排出，將凹槽內的空氣抽出，使凹槽具有一定的真空度，從而將治療頭吸附在皮膚上。

本發明的空腔內設置有紫外線光源8，該紫外線光源可穿過所述通孔照射在皮膚上，紫外線光源通過外部電源供電。在實施過程中，紫外線光源可設置多處，如在靠近凹槽邊緣和凹槽中部等位置，這樣可使照射的紫外線光源較為均勻；同時為了盡量避免藥液干擾光源，在靠近凹槽邊緣設置激光光源為宜。紫外線光源通電后，其將整個空腔照亮，然后穿過通孔向皮膚照射，其與治療頭的凹槽、通孔的配合實現紫外線治療皮膚的目的，不僅使用方便，而且成本低。紫外線光源照射具有抗炎、鎮痛、促進再生作用。特別是對皮膚淺層的急性感染性炎癥、皮膚潰瘍等能產生明顯的抗感染、促進傷口愈合作用。因此，傷口在生物電場和紫外線光源照射下共同作用下，更進一步加快了傷口愈合；同時還可在生物電場和紫外線光源照射治療后向患處噴射藥液治療，進一步方便了治療、降低成本。

本發明的所述負極片嵌入凹槽邊緣內，保證凹槽邊緣吸附皮膚時不受干擾。作為優選方式，負極片上端面與凹槽邊緣上端面齊平，不僅可使負極片充分接觸皮膚，而且負極片不會阻礙凹槽邊緣吸附皮膚；在實施過程中，負極片上端面不應低于凹槽邊緣上端面，否則負極片與皮膚接觸，在皮膚上很難形成生物電場。所述負極片采用圓環，沿整個凹槽邊緣分布，或是采用沿凹槽邊緣分布的數個導電片，且可選擇其中一個或多個導通，這樣對患處進行更有針對性的生物電場治療。

上述實施方式僅供說明本發明之用，而并非是對本發明的限制，有關技術領域的普通技術人員，在不脫離本發明精神和范圍的情況下，還可以作出各種變化和變型，因此所有等同的技術方案也應屬于本發明的范疇。

技術特征：

技術總結
本發明涉及生物電場治療設備，包括柱形殼體，其特征在于：殼體上端設置有可與皮膚接觸的治療頭，該治療頭上端面成型有凹槽，凹槽下側成型有空腔，凹槽槽壁開設有數個與空腔連通的通孔，從通孔抽出凹槽內的空氣使凹槽邊緣吸附在皮膚上，所述凹槽邊緣設置有與生物電場發生器負極連接的負極片，所述凹槽中部設置有與生物電場發生器正極連接的伸縮式正極片。本發明可將治療頭吸附在皮膚的患處，當正、負極片通電后會在患處形成生物電場，生物電場具有促組織細胞分裂、增殖、向創面/傷口中心定向遷移的作用，而且可刺激血管細胞向創面/?傷口遷移，使得損失組織出現新生血管，從而促進創面修復。

技術研發人員：曹科;何東;曹培國;朱煜星;龔戀;周建大
受保護的技術使用者：中南大學湘雅三醫院
技術研發日：2017.04.25
技術公布日：2017.07.21
