本發明涉及呼吸功能檢測領域，特別涉及一種帶學習功能的便攜式呼吸功能檢測裝置。

背景技術：

呼吸功能常通過肺功能反映，主要測量用力肺活量FVC,最大一秒呼氣量FEV1以及最高呼氣流速PEF。這些指標常用于評價肺功能、鑒別阻塞性與限制性通氣功能障礙。阻塞性通氣功能障礙主要表現為FEV1/FVC<0.7，而限制性通氣功能障礙則主要表現為FVC及FEV1同時下降。由于阻塞性通氣功能障礙與限制性通氣功能障礙的病因不同，準確鑒別二者有助于治療。另外通過觀察運動前后或使用氣管收縮藥前后FEV1的變化可確定患者是否有氣道高反應性，從而幫助診斷哮喘。FEV1占預計值的大小也是反映肺功能損害程度的一個重要指標。然而，肺功能的異常除可能是由于肺功能本身異常外，也可能是由于呼吸肌功能異常所致。例如呼吸肌功能減退、膈肌麻痹可致FVC和FEV1下降。另外，肺功能測量要求受試者配合、掌握測量要領并需作最大用力吸氣和用力呼氣等動作。然而許多病人由于學習理解能力差，不懂用力吸氣及呼氣方法，造成測量的數值低，影響結果的判斷。例如，一個受試者的FVC下降，既可能是由于肺或呼吸肌功能異常，也可能是由于受試者未能掌握用力呼吸要領，沒有盡最大用力呼吸所致。

因此臨床上急需一個裝置，既能幫助病人掌握呼吸功能檢查要領，又能鑒別肺功能下降是由于呼吸肌功能異常還是肺部本身異?；蛐乩膊∷?。

技術實現要素：

本發明的目的在于克服現有技術的缺點與不足，提供一種帶學習功能的便攜式呼吸功能檢測裝置。

本發明的目的通過以下的技術方案實現：

一種呼吸功能檢測裝置，包括硬質呼吸管道、手柄，其中硬質呼吸管道的一端連接有接口器，另一端設置有閥門；手柄與硬質呼吸管道閥門的一端固定連接；所述手柄內設置有控制單元，手柄的殼體內嵌有分別與控制單元連接的呼吸功能，呼出氣CO2濃度及壓力結果顯示屏幕、揚聲器；所述硬質呼吸管道內分別設置有與控制單元電連接的流量傳感器、壓力傳感器和二氧化碳檢測器，控制單元還控制閥門的開放和關閉。

所述手柄上還設置有閥門按壓開關，當按下閥門按壓開關時，控制單元控制閥門開放；當再次按下閥門按壓開關時，控制單元控制閥門關閉。

檢測時先讓受試者學習呼吸功能檢查要領：受試者學習最大吸氣時，控制單元控制閥門處于開放狀態，使硬質呼吸管道導通；受試者口含接口器，夾鼻并用力吸氣，這時設置在硬質呼吸管道內的流量傳感器檢測到氣流信號并傳輸給控制單元，控制單元控制揚聲器發聲：受試者吸氣力量越大，則氣流越大，發出的聲音越響，在聽覺反饋幫助下，受試者掌握最大用力吸氣動作要領。當受試者學會最大吸氣后，同理幫助受試者掌握最大呼氣動作要領。

檢測時，受試者作最大用力吸氣，然后做最大用力呼氣并持續呼氣，持續時間要達到預設時間T；這時控制單元接收流量傳感器所檢測的信號并將相關信息顯示在呼吸功能顯示屏幕上；

完成上述肺通氣功能指標檢測后，測量吸氣壓力：控制單元控制閥門處于關閉狀態，使硬質呼吸管道關閉；這時要求受試者用力吸氣，通過設置在硬質呼吸管道內的壓力傳感器感應壓力，這時控制單元接收壓力傳感器所檢測的信號并將最大吸氣壓顯示在壓力結果顯示屏幕上，重復多次，取其最大值；同理，完成呼氣壓力的測量。

本發明與現有技術相比，具有如下優點和有益效果：

本發明集氣流傳感器、二氧化碳檢測器、壓力傳感器及呼吸功能檢查要領學習裝置于一體，便于攜帶；氣流傳感器用于檢測氣流，并可通過氣流這一指標進一步計算出各項肺功能指標包括FVC、FEV1、FEV1/FVC、PEF(最大呼氣流速)、FIVC(用力吸氣肺活量)。壓力的檢測是在氣道閥門關閉下讓受試者用力吸氣(負壓)或用力呼氣時的壓力(正壓)。上述肺功能指標及壓力值可分別顯示在屏幕上。另外為了幫助受試者能取得最大用力吸氣和呼氣，吸氣時可聽到吸氣流速控制下的揚聲器所發出的聲音、利用控制單元使聲音響度隨吸氣流速增大而增強。通過聽覺反饋幫助受試者作最大用力吸氣。與上述類似，呼氣時也可聽到音質與吸氣時不同的揚聲器發出的聲音，其聲音響度也隨呼氣流速增大而增強，通過聽覺反饋幫助受試者作最大用力呼氣。通過控制單元選擇吸氣相或呼氣相監聽，幫助掌握做最大用力呼吸動作的要領。

本發明所述呼吸功能檢測裝置及其使用方法能夠快速地幫助受試者掌握呼吸功能檢查要領，又能鑒別肺功能下降是由于呼吸肌功能異常還是肺部本身異常或胸廓疾病所致，同時將測試結果實時顯示在設置在手柄的顯示器上，方便快捷。

附圖說明

圖1為本發明所述呼吸功能檢測裝置的結構示意圖。

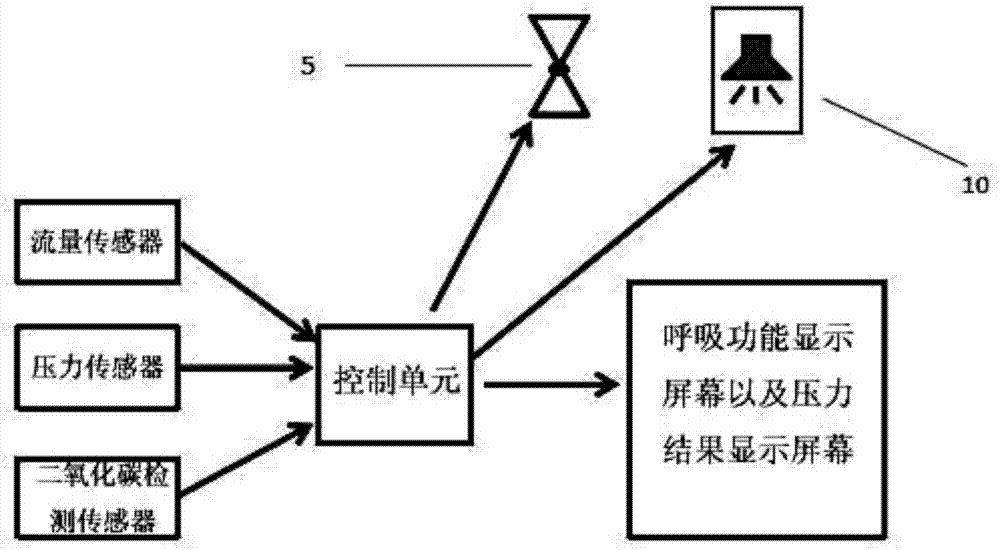

圖2為圖1所述呼吸功能檢測裝置的電路圖。

具體實施方式

下面結合實施例及附圖對本發明作進一步詳細的描述，但本發明的實施方式不限于此。

實施例一

如圖1、2，一種呼吸功能檢測裝置，包括一條硬質呼吸管道1，流量傳感器2，并在管道上裝有壓力傳感器3，管道一端有接口器4，另一端設置有閥門5，連接硬質呼吸管的手柄6，閥門開關7，呼吸功能顯示屏幕8，壓力結果顯示屏幕9，揚聲器10。除了上述檢測指標外，也可加上二氧化碳檢測傳感器11檢測呼出氣CO2濃度。

當學習最大吸氣時，通過按壓閥門開關7使氣道閥門處于開放狀態。讓受試者口含接口器4，夾鼻并用力吸氣，這時流量傳感器2感受到氣流，通過控制單元13使揚聲器10發聲。受試者吸氣力量越大，則氣流越大，發出的聲音越響。在聽覺反饋幫助下，受試者可以很快學會做最大用力吸氣動作要領。當學會吸氣后，通過控制單元13按鈕12選擇學習呼氣方法。先讓受試者學習呼氣，呼氣力量越大，呼氣流速就越大，則聲音也就越大。通過聲音幫助受試者掌握最大呼氣方法。然后休息一段時間(例如5分鐘)，以避免因反復用力呼吸，造成呼吸肌疲勞。檢測時，受試者作最大用力吸氣，然后做最大用力呼氣并持續呼氣6秒以上。這時信號通過控制單元13傳輸?shù)绞直?上的熒光屏幕9，顯示呼吸氣流相關的各項指標。完成上述肺通氣功能指標檢測后，測量吸氣和呼氣壓力。這時按壓7閥門開關，通過控制單元13，關閉閥門5，使氣道關閉。這時要求受試者用力吸氣，通過壓力傳感器3感應壓力，通過控制單元13處理，傳到手柄6的熒光屏9，顯示最大吸氣壓。重復多次，取其最大值。類似最大吸氣壓的測量，檢測最大呼氣壓力。同樣，按壓閥門7開關，關閉閥門5，要求受試者用力呼氣，壓力通過傳感器3感應，再通過控制單元13將壓力放大處理，傳到手柄6的熒光屏9。

實施例二

一種呼吸功能檢測裝置，包括硬質呼吸管道、手持部，其中硬質呼吸管道的一端連接有接口器，另一端設置有閥門；手持部與硬質呼吸管道設置閥門的一側固定連接；所述手持部內設置有控制單元，手持部的殼體內嵌有分別與控制單元連接的呼吸功能顯示屏幕、壓力結果顯示屏幕、揚聲器；所述硬質呼吸管道內分別設置有流量傳感器、壓力傳感器，流量傳感器、壓力傳感器分別與控制單元電連接，控制單元控制閥門的開放、關閉。

所述呼吸功能檢測裝置，還包括設置在硬質呼吸管道內的二氧化碳檢測傳感器，用于檢測呼出氣的二氧化碳濃度，并將檢測信號傳輸給控制單元。

所述手持部的表面設置有一層防滑材料。

所述防滑材料包括硅膠、軟質橡膠。

所述手持部的表面設置有一個以上的防滑肋條或者均勻分布的凸點或者網格紋路。

所述手持部為帶曲線或弧形的柄。手持部設置成曲線或弧形，不僅能起到防滑的作用，而且便于使用者適用的時候抓握，手感較好，用戶體驗較佳。

所述手持部上還設置有閥門按壓開關，當按下閥門按壓開關時，控制單元控制閥門開放；當再次按下閥門按壓開關時，控制單元控制閥門關閉。

一種呼吸功能檢測裝置的使用方法，包含以下步驟：

當受試者學習最大吸氣時，控制單元控制閥門處于開放狀態，使硬質呼吸管道導通；受試者口含接口器，夾鼻并用力吸氣，這時設置在硬質呼吸管道內的流量傳感器檢測到氣流信號并傳輸給控制單元，控制單元控制揚聲器發聲：受試者吸氣力量越大，則氣流越大，發出的聲音越響，在聽覺反饋幫助下，受試者掌握最大用力吸氣動作要領；

當受試者學會最大吸氣后，同理幫助受試者掌握最大呼氣動作要領；

檢測時，受試者作最大用力吸氣，然后做最大用力呼氣并持續呼氣，持續時間要達到預設時間T；這時控制單元接收流量傳感器所檢測的信號并將相關信息顯示在呼吸功能顯示屏幕上；

完成上述肺通氣功能指標檢測后，測量吸氣壓力：控制單元控制閥門處于關閉狀態，使硬質呼吸管道關閉；這時要求受試者用力吸氣，通過設置在硬質呼吸管道內的壓力傳感器感應壓力，這時控制單元接收壓力傳感器所檢測的信號并將最大吸氣壓顯示在壓力結果顯示屏幕上，重復多次，取其最大值；

同理，完成呼氣壓力的測量。

所述預設時間T≥6秒。

所述受試者在完成上一個步驟時，間隔時間t再進行下一步驟。在兩個步驟之間讓受試者休息一段時間(例如5分鐘)，能夠避免因反復用力呼吸，造成呼吸肌疲勞，進而導致最終結果不準確。

上述實施例為本發明較佳的實施方式，但本發明的實施方式并不受上述實施例的限制，其他的任何未背離本發明的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本發明的保護范圍之內。
