本發明涉及穿戴設備技術領域，尤其提供一種手表式智能藥盒。

背景技術：

為了提醒患者按時吃藥，目前，市面上出現了許多具有提醒功能的盛藥裝置，例如，帶有提示音的藥盒等。但是，現有的盛藥裝置的取藥過程多是人為操作，由于藥品采取集中式存放，因此，反復取藥后易對裝置內的其余藥品造成污染，這樣，不利于患者的身體健康。

技術實現要素：

本發明的目的在于提供一種手表式智能藥盒，旨在解決現有技術中的盛藥裝置因集中存放藥品，在人工取藥過程中易造成其余藥品被污染的問題。

為實現上述目的，本發明采用的技術方案是：一種手表式智能藥盒，其特征在于：包括表體以及表盤組件，所述表盤組件可拆卸地蓋設于所述表體上，且所述表盤組件可繞所述表盤組件的中軸線相對所述表體轉動，所述表體朝向所述表盤組件的頂端面上開設有多個用于盛放藥品的容置槽，各所述容置槽以所述表盤組件的中軸線為對稱中心沿周向分布于所述表體上，所述表盤組件上開設有轉動所述表盤組件時與所述容置槽對應的出藥孔，所述藥品在所述出藥孔對準對應的所述容置槽時從所述容置槽內滑出。

具體地，所述表盤組件包括盤體以及擋板，所述盤體可拆卸地蓋設于所述表體上，所述盤體朝向所述表體的底端面上開設有滑槽，所述出藥孔開設于所述滑槽內，所述擋板于所述滑槽的側壁滑動連接，且所述擋板于所述滑槽內滑動時遮擋或暴露所述出藥孔。

具體地，所述擋板包括遮擋部以及連接于所述遮擋部的手持部，所述盤體的側壁開設有與所述滑槽相連通的槽道通孔，所述遮擋部容置于所述滑槽內，所述手持部伸出至所述槽道通孔至所述盤體外。

進一步地，所述手表式智能藥盒還包括觸控顯示面板以及電連接于所述觸控顯示面板的旋轉驅動組件，所述表體的中部開設有容納腔，所述觸控顯示面板與所述旋轉組件自上而下依次設于所述容納腔內，所述旋轉驅動組件與所述表盤組件連接，并驅動所述表盤組件相對所述表體轉動，以使所述藥品在所述出藥孔對準對應的所述容置槽時從所述容置槽內滑出。

具體地，所述旋轉驅動組件包括旋轉電機以及轉動臂，所述觸控顯示面板的側壁與所述容納腔的側壁之間形成有供所述轉動臂周向轉動的環形間隙，所述轉動臂的一端與所述旋轉電機的主軸連接，所述轉動臂的另一端穿過所述環形間隙與所述表盤組件連接。

具體地，所述轉動臂包括水平段以及垂直連接于所述水平段的豎直段，所述水平段與所述旋轉電機的主軸連接，所述表盤組件上開設有插接孔，所述豎直段穿過所述環形間隙且插設于所述插接孔內。

具體地，所述盤體上開設有與所述觸控顯示面板相對應的開孔，所述觸控顯示面板的端面高于所述表盤組件的端面；或者，所述觸控顯示面板的端面平齊于所述表盤組件的端面；或者，所述觸控顯示面板的端面低于所述表盤組件的端面。

優選地，所述容置槽的數量為十二個，各所述容置槽等間距沿周向分布于所述表體上，所述出藥孔于每小時的整數倍對準對應的所述容置槽。

進一步地，所述出藥孔的孔口大于或等于所述容置槽的槽口。

進一步地，所述手表式智能藥盒還包括兩個表帶，所述表體的相對兩側均設有連接部，兩所述表帶分別與兩所述連接部可拆卸連接。

本發明的有益效果：本發明提供的手表式智能藥盒，包括表體以及表盤組件。在表體上開設有多個用于盛藥的容置槽，在表盤組件上開設有出藥孔，并且，出藥孔與各容置槽相對應。當表盤組件繞其中軸線相對表體轉動時，僅出藥孔與對應的容置槽相對準，藥品才可從容置槽內滑出。整個取藥過程中，用戶未觸碰容置槽內的藥品，保證了其余藥品的干凈衛生。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例提供的手表式智能藥盒打開狀態下的結構示意圖；

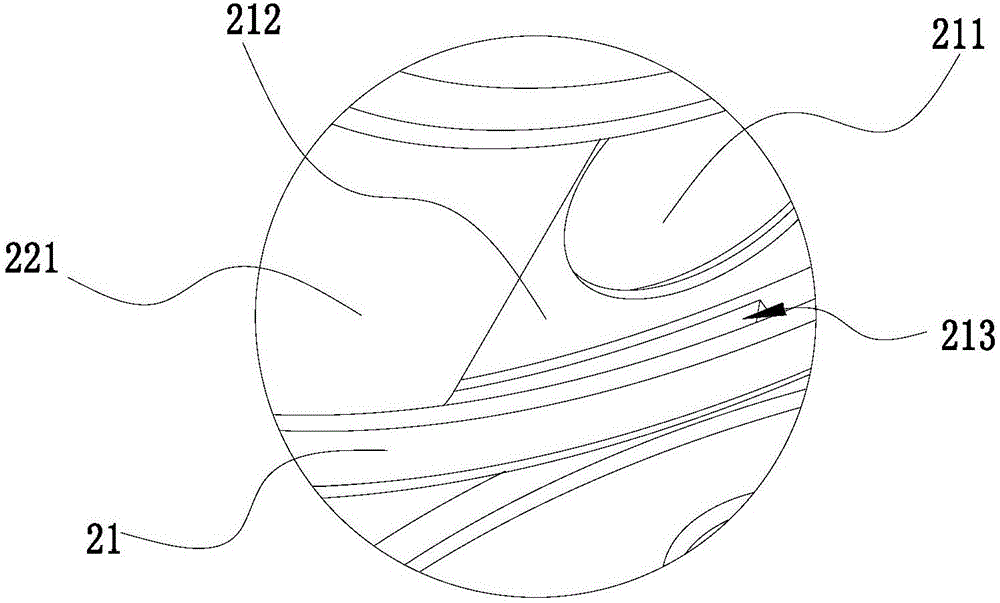

圖2為圖1中a處的放大圖；

圖3為本發明實施例提供的手表式智能藥盒打開狀態下另一角度的結構示意圖；

圖4為本發明實施例提供的手表式智能藥盒閉合狀態下的結構示意圖。

其中，圖中各附圖標記：

表體1、表盤組件2、容置槽11、出藥孔211、盤體21、擋板22、滑槽212、遮擋部221、手持部222、槽道通孔213、觸控顯示面板3、旋轉驅動組件4、旋轉電機41、轉動臂42、環形間隙12、水平段421、豎直段422、插接孔213、開孔214。

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制。

在本發明的描述中，需要理解的是，術語“長度”、“寬度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

請參考圖1至圖4，本發明實施例提供的手表式智能藥盒，包括表體1以及表盤組件2。這里，表盤組件2可為圓盤狀，表盤組件2可拆卸地蓋設于表體1上，并且，表盤組件2可繞其中軸線相對表體1轉動。在表體1朝向表盤組件2的頂端面上開設有多個用于盛放藥品的容置槽11，容置槽11能夠適應不同形狀的藥片或藥丸。各容置槽11以表盤組件2的中軸線為對稱中心沿周向分布于表體1上，在表盤組件2上開設有轉動表盤組件2時與容置槽11對應的出藥孔211。即表盤組件2相對表體1轉動，藥品在出藥孔211對準對應的容置槽11時則從容置槽11內滑出。

本發明實施例提供的手表式智能藥盒，包括表體1以及表盤組件2。在表體1上開設有多個用于盛藥的容置槽11，在表盤組件2上開設有出藥孔211，并且，出藥孔211與各容置槽11相對應。當表盤組件2繞其中軸線相對表體1轉動時，僅出藥孔211與對應的容置槽11相對準，藥品才可從容置槽11內滑出。整個取藥過程中，用戶未觸碰容置槽11內的藥品，保證了其余藥品的干凈衛生。

具體地，請參考圖1和圖2，表盤組件2包括盤體21以及擋板22，盤體21可拆卸地蓋設于表體1上，拆下盤體21，用戶則在表體1的容置槽11內裝填藥品。盤體21朝向表體1的底端面上開設有滑槽212，并且，滑槽212與出藥孔211相對應，即滑槽212的底部上開設有出藥孔211。擋板22與滑槽212的側壁滑動連接，將擋板22安設于滑槽212內，并且可在滑槽212內滑動以遮擋或暴露出藥孔211，這樣，避免在非吃藥時間，藥品從容置槽11中滑出。

具體地，請參考圖1和圖2，擋板22包括遮擋部221以及連接于遮擋部221的手持部222。盤體21的側壁開設有與滑槽212相連通的槽道通孔213，遮擋部221容置于滑槽212內，手持部222伸出槽道通孔213至盤體21的外部，撥動手持部222即可使遮擋部221在滑槽212內滑動，從而實現出藥孔211的開合。

進一步地，請參考圖1至圖3，在本實施例中，手表式智能藥盒還包括觸控顯示面板3以及電連接于觸控顯示面板3的旋轉驅動組件4。用戶可通過觸控顯示面板3控制旋轉驅動組件4，例如設置吃藥時間、提示方式等。在表體1的中部開設有容納腔，將觸控顯示面板3與旋轉組件自上而下依次設于容納腔內。將旋轉驅動組件4連接于表盤組件2，利用其驅動表盤組件2繞中軸線相對表體1轉動。用戶通過觸控顯示面板3設置吃藥時間后，表盤組件2則在旋轉驅動組件4的帶動下相對表體1轉動，等到了吃藥時間，觸控顯示面板3會發生屏閃現象或旋轉驅動組件4發生震動以提示用戶，此時，表盤組件2上的出藥孔211對準對應的容置槽11，用戶傾倒表體1則可將藥品從容置槽11內取出。

具體地，請參考圖1和圖3，旋轉驅動組件4包括旋轉電機41以及轉動臂42。在觸控顯示面板3的側壁與容納腔的側壁之間形成環形間隙12，轉動臂42的一端與旋轉電機41的主軸連接，轉動臂42的另一端穿過該環形間隙12與表盤組件2連接，即在旋轉電機41帶動下，轉動臂42沿著環形間隙12轉動，并以此帶動表盤組件2繞其中軸線轉動。

具體地，請參考圖3，轉動臂42包括水平段421以及垂直連接于水平段421的豎直段422，將水平段421與旋轉電機41的主軸連接，即水平段421在平行于觸控顯示面板3的平面內轉動，同時，帶動豎直段422在豎直平面內沿環形間隙12移動。表盤組件2上開設有插接孔213，豎直段422穿過環形間隙12且插設于插接孔213內，以保證豎直段422與表盤組件2連接的穩定性。

具體地，請參考圖1至圖3，在盤體21上開設有與觸控顯示面板3相對應的開孔214，方便用戶通過開孔214操控觸控顯示面板3。觸控顯示面板3的端面高于表盤組件2的端面；當然，根據實際使用需求，觸控顯示面板3的端面可平齊于表盤組件2的端面，或者，觸控顯示面板3的端面也可低于表盤組件2的端面。

優選地，請參考圖1和圖2，表體1上開設有十二個容置槽11，各容置槽11等間距沿周向分布于表體1上，出藥孔211隨表盤組件2轉動，在每小時的整數倍對準對應的容置槽11。例如，用戶需每一小時進行服藥，那么，出藥孔211隨表盤組件2轉動由一容置槽11移動至下一容置槽11的時間則為一小時，當然，出藥孔211在每兩個容置槽11間移動時間可以通過觸控顯示面板3預設定，從而滿足用戶不規律的吃藥時間。

具體地，請參考圖4，出藥孔211的孔口大于或等于容置槽11的槽口輪廓，這樣，使得藥品更加容易通過出藥孔211。

進一步地，圖中未示，在本實施例中，手表式智能藥盒還包括兩個表帶(圖中未示)，表體1的相對兩側均設有連接部，兩表帶分別與兩連接部可拆卸連接。通過表帶，用戶可將表體1隨時佩戴于手腕上，即確保了藥品的隨身攜帶，特別是遇到緊急疾病時，可以進行自救吃藥，降低突發性疾病死亡率。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
