所屬技術領域

本發明涉及一種腕式監測或診斷裝置，特別是一種在人體、哺乳動物等活體的腕部位置動態監測脈搏波形、以及通過脈搏波形信息解析、診斷活體健康或疾病信息的佩戴式監測裝置，屬電子保健品、醫療器械領域，但是，不僅限于此。

背景技術：

現有電子手環或電子戒指，是通過向活體皮膚表面發射適于的光線并接收反射光來獲取活體靜脈血液變化信息，由此確定出活體實際心率、脈搏值及其它代表活體健康或疾病的信息，其不足之處在于：傳感器檢測信號容易受到環境因素的影響，所獲得的代表靜脈血液變化的信號小、噪聲大，雖然可采取濾波方法消除噪聲，但同時亦會使其中的一些有用信息消除，同時，由于信號小，信息量少，不利于從檢測信號中解析出更多的代表活體健康或疾病的信息；另外，靜脈血液流動中所包含的信息沒有動脈血液流動中所包含的代表活體健康或疾病的信息量大，由此現有檢測靜脈血液流動信息的方法，不利于解析出更多代表活體健康或疾病的信息，不利于活體的健康、診斷或治療。

技術實現要素：

本發明的目的在于：改進上述產品的缺陷。

本發明的目的通過下述技術方案實現：

1、一種腕式監測或診斷裝置，包括：傳感器裝置，該傳感器裝置至少適于從活體鄰近動脈血管的皮膚表面，獲取代表動脈血液流動的脈搏信號或脈搏波形信號；信號處理裝置，該信號處理裝置至少適于接收傳感器裝置輸出的脈搏信號或脈搏波形信號，輸出代表實際脈搏波形的數據，或者，解析出代表活體身體健康或疾病信息的數據；束帶裝置，該束帶裝置適于圍繞或佩戴在活體肢體上，并設置傳感器裝置或預定的裝置；其中，所述傳感器裝置的檢測端從所述束帶裝置的內表面凸起。進一步包括：所述束帶裝置的適于部位，沿束帶裝置的長度方向設有適于的長孔，所述傳感器裝置與所述的長孔相連，并且，所述傳感器裝置可沿所述的長孔移動。

2、一種腕式監測或診斷裝置，包括：傳感器裝置，該傳感器裝置至少適于從活體鄰近動脈血管的皮膚表面，獲取代表動脈血液流動的脈搏信號或脈搏波形信號；電磁力裝置或電動伸縮裝置，該電磁力裝置或電動伸縮裝置適于產生推力；信號處理裝置，該信號處理裝置至少適于接收傳感器裝置輸出的脈搏信號或脈搏波形信號，輸出代表實際脈搏波形的數據，或者，解析出代表活體身體健康或疾病信息的數據；束帶裝置，該束帶裝置適于圍繞或佩戴在活體肢體上，并設置傳感器裝置或預定的裝置；其中，所述傳感器裝置與電磁力裝置可動端相連，電磁力裝置與所述束帶裝置相連，或者，所述傳感器裝置與電動伸縮裝置伸縮端相連，電動伸縮裝置與所述束帶裝置相連；所述束帶裝置的適于部位，沿束帶裝置的長度方向設有適于的長孔，所述傳感器裝置與所述的長孔相連，并且，所述傳感器裝置可沿所述的長孔移動。

以上所述進一步包括：

(1)、所述傳感器裝置包括：兩個或兩個以上沿束帶裝置長度方向排列布置的壓力傳感器或光發射/接收傳感器。

(2)、所述束帶裝置上還設有震動傳感器或加速度傳感器，所述信號處理裝置在接收所述脈搏信號或脈搏波形信號期間，還接收所述震動傳感器或加速度傳感器產生的信號，所述信號處理裝置根據震動傳感器或加速度傳感器所提供的信號，判斷所接收的脈搏信號或脈搏波形信號的有效性，從而，所述信號處理裝置根據所述的有效性選擇適于的數據處理步驟或程序。

(3)、所述傳感器裝置或傳感器裝置檢測端與所述束帶裝置間還設有彈性部件。

(4)、所述束帶上還設有表殼，所述的信號處理裝置設置在表殼內，所述表殼內還設有顯示裝置，該顯示裝置適于顯示信號處理裝置輸出的數據，所述表殼內還設有電池或電池連接端，所述表殼上還設有按鍵。

(5)、所述束帶上還設有無線傳輸模塊或衛星定位模塊。

本發明的有益效果是：可直接獲取動脈脈搏信息，檢測靈敏度、精度、可靠性較高，所獲得的脈搏信號或脈搏波形信號幅值較大，有利于顯示實際動脈脈搏信息或動脈脈搏波形，從動脈脈搏信息或波形信息中解析出更多實際代表活體健康或疾病的信息，有利于提高活體生活質量等。

附圖說明

圖1是本發明的一種腕式監測或診斷裝置結構示意圖；

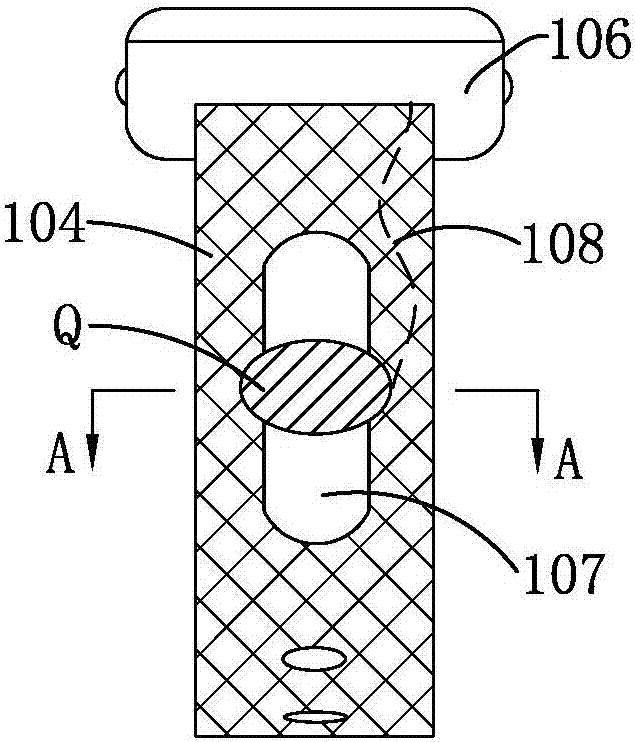

圖2是圖1的右視圖；

圖3是如圖2中a-a剖視的一種傳感器裝置的剖視結構示意圖；

圖4是如圖2中a-a剖視的另一種傳感器裝置的剖視結構示意圖；

圖5是如圖2中a-a剖視的另一種傳感器裝置的剖視結構示意圖；

圖6是如圖2中a-a剖視的另一種傳感器裝置的剖視結構示意圖；

圖7是本發明的另一種腕式監測或診斷裝置的結構示意圖；

圖8是圖7的b向示意圖；

圖9是本發明的一種電路原理方框圖。

具體實施方式

下面根據本發明的技術方案結合附圖進行舉例說明。

圖1、圖2是本發明的一種腕式監測或診斷裝置結構示意圖；特別是一種佩戴在人體手腕上的腕式監測或診斷裝置結構示意圖。其中，101是人體手腕，102是尺動脈血管，103是橈動脈血管。104是束帶，105是束帶扣，106是表殼，在表殼內部設置有電池，信號處理裝置，顯示裝置，按鍵電路等，表殼外部設有按鍵。q是傳感器裝置,q1是傳感器裝置的檢測端,108是傳感器裝置的電連接線。束帶104上設有長孔107，傳感器裝置q過度配合或動配合地設置在長孔107中，并且，傳感器q可沿長孔107移動調整，從而可使傳感器裝置的檢測端q1鄰近橈動脈血管103最近，q1從束帶裝置內表面凸起適于的高度h。

當系緊束帶時，檢測端q1壓迫橈動脈血管103的皮膚表面，并使橈動脈血管103部分閉合，傳感器裝置q檢測到橈動脈血管的脈搏信號或脈搏波形信號，此信號通過電連接線108傳輸給表殼105中的信號處理裝置，信號處理裝置對該信號進行處理和解析后，顯示裝置顯示脈搏波形和解析出的代表活體健康或疾病的診斷信息，由此實現本發明。其中，信號處理裝置中存儲著解析脈搏信號或解析脈搏波形信號的方法或步驟。

圖3是如圖2中a-a剖視的一種傳感器裝置的剖視結構示意圖；特別是一種由筒體和駐極體傳聲器構成的傳感器裝置。為表述清楚，全部部件重新編號，下述相同。其中，301是束帶，302是駐極體傳聲器，303是駐極體傳聲器的電連接線，304是筒體，筒體304的外下端設有外螺紋，305是螺母，306是具有預定伸縮性螺旋線的彈簧。其中，筒體304的下端構成檢測端，傳感器裝置檢測端距離束帶內表面間設有預定間距h1。其中的螺旋線彈簧306可使檢測端或筒體的端口與活體皮膚具有可動的和良好的接觸，并可減少活體運動時傳感器裝置檢測端壓死活體皮膚表面，損傷活體皮膚表面的作用。應當理解到，螺旋線彈簧306可變更為無伸縮性能的其它元件亦可實現本發明。

圖4是如圖2中a-a剖視的一種傳感器裝置的剖視結構示意圖；特別是一種由觸力傳感器構成的傳感器裝置。其中，401是束帶，402是觸力傳感器，403是觸力傳感器的電連接線，404是t形體，t形體404的外下端設有外螺紋，405是螺母，406是具有預定伸縮性的螺旋線彈簧。其中，觸力傳感器檢測端距離束帶內表面間設有預定間距h2。其中的螺旋線彈簧406可使觸力傳感器檢測端與活體皮膚具有可動的和良好的接觸，并可減少活體運動時傳感器裝置檢測端壓死活體皮膚表面，損傷活體皮膚表面的作用。應當理解到，螺旋線彈簧406可變更為無伸縮性能的其它元件亦可實現本發明。

圖5是如圖2中a-a剖視的一種傳感器裝置的剖視結構示意圖；特別是一種由光發射/接收傳感器構成的傳感器裝置。其中，501是束帶，502是光發射/接收傳感器，503是覆蓋在光發射/接收傳感器上的透明保護塑料，504是光發射/接收傳感器的電連接線，505是t形體，t形體505的外下端設有外螺紋，506是螺母，507是具有預定伸縮性螺旋線的彈簧。其中，光發射/接收傳感器檢測端距離束帶內表面間設有預定間距h3。其中的螺旋線彈簧507可使光發射/接收傳感器檢測端503與活體皮膚具有可動的和良好的接觸，并可減少活體運動時傳感器裝置檢測端壓死活體皮膚表面，損傷活體皮膚表面的作用。應當理解到，螺旋線彈簧507可變更為無伸縮性能的其它元件亦可實現本發明。

圖6是如圖2中a-a剖視的一種傳感器裝置的剖視結構示意圖；特別是一種電磁力組件和觸力傳感器構成的傳感器裝置。其中，601是束帶，602是電磁力組件，603是電磁力組件的可動端，604是觸力傳感器，605是電磁力組件、觸力傳感器的電連接線，606是工形筒體，其中，觸力傳感器604通常受手腕的抵觸在工形筒體606的內部。

當適當系緊束帶，給電磁力組件602通電時，電磁力組件的可動端603推動觸力傳感器604從工形筒體606內部伸出，從而，觸力傳感器604的檢測端距離束帶內表面間形成間距h4，觸力傳感器604的檢測端壓迫橈動脈血管的皮膚表面，并使橈動脈血管部分閉合，觸力傳感器檢測到橈動脈血管的脈搏信號或脈搏波形信號。當停止供電時，觸力傳感器檢測可縮回工形筒體內部。

通過圖6的提示，應該理解到，將電磁力組件602、可動端603變換成可伸縮的電機時亦可實現本發明的傳感器。同理，當將觸力傳感器變換成光發射/接收傳感器時，亦可實現本發明的傳感器。

圖7、圖8是本發明的另一種腕式監測或診斷裝置結構示意圖；特別是一種兩個或兩個傳感器構成的佩戴在人體手腕上的腕式監測或診斷裝置結構示意圖。其中，701是人體手腕，702是尺動脈血管，703是橈動脈血管。704是束帶，705是束帶扣，706是表殼，在表殼內部設置有電池，信號處理裝置，顯示裝置，按鍵電路等，表殼外部設有按鍵。在束帶704上開有長孔705，706是工形體，706與圖6中的606外形相似，707、708、709是觸力傳感器或發射/接收傳感器，707、708、709設置在工形體706上，檢測端朝向束帶的內側。710是傳感器707、708、709的電連接線，711是在束帶704適于部位設置的長孔。工形體706過度配合或動配合地配置在長孔711中，移動工形體706可使傳感器707、708、709的檢測端距離橈動脈血管703最近，傳感器707、708、709的檢測端從束帶裝置內表面凸起適于的高度h5。

當系緊束帶時，傳感器707、708、709的檢測端壓迫橈動脈血管703的皮膚表面，并使橈動脈血管703部分閉合，傳感器707、708、709的檢測信號通過電連接線710傳輸給表殼706中的信號處理裝置，信號處理裝置從707、708、709的檢測信號中選取信號強度最大的信號作為處理信號，并且，信號處理裝置對該信號進行解析后，通過顯示裝置顯示解析信息，由此實現本發明。同理，信號處理裝置中存儲著解析脈搏信號或解析脈搏波形信號的方法或步驟。其中的傳感器707、708、709可變換為兩個或3個以上，其個數可根據傳感器的體積或布置決定。

另外，圖7、圖8中的傳感器707、708、709可布置在本發明所述的電磁力裝置或電動伸縮裝置上，電磁力裝置或電動伸縮裝置連接在束帶上。

在本發明中，為了實現本發明的動態地進行監測、診斷，在所述的表殼中可設置震動傳感器、加速度傳感器或多軸加速度傳感器等。所述信號處理裝置根據震動傳感器或加速度傳感器所提供的信號，判斷所接收的脈搏信號或脈搏波形信號的有效性，從而，所述信號處理裝置根據所述的有效性選擇適于的數據處理步驟或程序。例如：所述信號處理裝置在接收所述脈搏信號或脈搏波形信號期間，還接收所述震動傳感器或加速度傳感器產生的信號，如果，信號處理裝置接收到預定的震動傳感器或加速度傳感器輸出信號，則此次檢測作無效處理，否則，做有效處理。

圖9是本發明的一種電路原理方框圖。其中，901是信號處理裝置，所述信號處理裝置可根據傳感器類型配置，其中可能包括穩壓電路、放大電路、ad轉換電路、存儲模塊、單片機等。902是本發明中的傳感器裝置，903是震動傳感器或加速度傳感器，904是彩色顯示屏，905是鍵盤電路，906是無線傳輸模塊，907是衛星定位模塊，908是電話通信模塊。其中，可能還配置有電源電路、穩壓電路，電池及電池電路等。

應該理解到，在本發明信號處理裝置中設置適于的解析血氧量的程序，將傳感器裝置配置為適于波長的光發射/接收傳感器，本發明可以檢測或評估活體血氧量。本發明可以檢測、顯示脈搏值、脈搏波形，同時，在本發明信號處理裝置中存儲適于的解析脈搏或脈搏波形信號或信息的程序，本發明可以顯示、檢測、診斷或解析活體是否有異常脈搏波形，以及異常脈搏波形所包含或引起的疾病，以及疾病的危害程度。如：雙峰脈、危險的交替脈、二聯脈、水沖脈、奇脈、重搏脈、不整脈、間隙脈、脈搏很快、脈搏很慢、脈搏快慢不勻、等等。同時，本發明可為用戶提供疾病防控信息、保健信息、就醫信息，等等。

應該理解到，在本發明中，如果變換傳感器裝置的檢測范圍，在信號處理裝置中變換適于的解析程序，本發明可以變換不同的檢測項目或疾病診斷科目。

應該理解到，在本發明中，如果信號處理裝置中設置適于的血壓解析的程序，本發明還適于進行血壓或血壓變化的監測。

應該理解到，在本發明中，如果對活體進行動態監測或信號解析，本發明具有判斷活體心腦血管疾病發生風險或發生的功能。

應該理解到，本發明中的表殼及其內部的裝置可不設置在所述的束帶上亦可實現本發明。

應該理解到，本發明所述的束帶裝置包括：柔性帶、手環、金屬手鏈等。

應該理解到，本發明中所述傳感器裝置與所述束帶的連接方式不應僅限于本發明的舉例。例如，傳感器裝置可設置在一束帶套上，在束帶套中再插入束帶亦可構成本發明；不排除使用螺紋連接的方式實現傳感器裝置與束帶裝置的連接方式。

以上所述只是本發明特定的舉例，在不偏離本發明廣義方面時，顯然可能對本發明進行可以想象到的修改、變異，因此，本發明的權利范圍不應當受到特定舉例和具體實施例的限制；本發明的旨在涵蓋所有類似的修改和變異，落在本發明所述的權利要求書的精神和范圍之列的變異均屬于本發明。
