本發明涉及眼部保健工具技術領域，具體講是一種可熏蒸的眼鏡。

背景技術：

當前市場上有各種各樣的保健和按摩等功能性眼鏡，其中有一種可以具有香薰的功能的眼鏡。香薰是一種由皮膚系統和呼吸系統傳達精油等藥用功效的芳香療法，香薰精油大多從植物的果實、花朵、葉子、根部或種子等提煉出來，有抗菌、殺菌、排毒等功效。

現有技術公開了一種眼鏡，由眼罩、連接帶、眼鏡帶、電源接口等構成，眼罩部分由相鄰或相接的加熱腔體和蒸汽腔體組成，它們所構成的加熱腔和蒸汽腔通過蒸汽孔或蒸汽管相連通，在加熱腔中包含加熱體。其中所述的加熱腔體由加熱外殼、加熱體、蓋體、滴藥孔等構成，加熱外殼外突成類碗狀，蓋體扣于加熱外殼頂端，這樣加熱外殼和蓋體包圍而形成了近于封閉的加熱腔，蓋體中央有一個滴藥孔，蓋體上有蒸汽孔；其中所述的蒸汽腔體由蒸汽外殼構成，蒸汽外殼為類喇叭形，大開口處可以緊密的扣于眼眶上，小開口處直接接合于蓋體上，這樣形成了開放式的蒸汽腔。其中所述的加熱腔體由加熱外殼、加熱體、滴藥孔等構成，加熱外殼為類瓶狀，其內部形成了加熱腔，在加熱外殼上開有滴藥孔，加熱外殼的頂端接有蒸汽管；蒸汽腔體由類碗狀的蒸汽外殼構成，其內部形成蒸汽腔，蒸汽外殼上接有柔性的蒸汽管。

現有技術還公開了一種消炎保濕霧化熏蒸眼鏡，其特征在于，包括鏡框、安裝在鏡框前端的鏡片、固定在鏡框內部且環繞于鏡框周緣的導氣管、用于將鏡框固定在人體眼部外側的松緊頭帶、以及一霧化器，霧化器包括內部形成一個霧化腔室的殼體、封蓋在殼體上部的蓋體、設置在霧化腔室內部用于裝放藥物的藥杯、以及用于使藥杯內的藥物霧化的加熱裝置，導氣管通過蒸汽排出管與霧化腔室連通，且導氣管上設置有多個朝向人體眼睛的通孔。以上這兩種在結構的眼鏡內部有控制器以及線路板等元器件，在實際裝配時，均為公開其具體的安裝結構，而且在這種本身眼鏡大小限制的條件下，怎么樣使線路板牢固合理的安裝到鏡框上，是目前亟須解決的一大技術問題。

技術實現要素：

本發明要解決的技術問題是，提供一種使眼鏡內的線路板安裝到鏡框上更加牢固，布局更加合理，且使眼鏡功能多樣化的可熏蒸的眼鏡。

本發明的技術方案是，提供一種具有以下結構的包括眼鏡本體，所述眼鏡本體包括鏡框、眼罩和頭帶；所述鏡框上設有加熱機構，所述鏡框設有一個貫穿正面和背面的通孔，所述眼罩安裝在鏡框上，所述鏡框的其中一側內可拆式固定有線路板，所述線路板上設有電源接口，所述線路板靠近鏡框的外側設有燈，所述線路板和燈均與線路板電連接。

所述鏡框的兩側為側板，所述鏡框的側板上可拆式連接有蓋板，所述蓋板與側板連接后形成一個容置線路板的空腔。

所述側板的底面設有安裝電源接口的插孔、第一凹槽以及第一導軌，所述側板的頂面設有第二凹槽和第二導軌，所述線路板的底部嵌入在第一凹槽內，所述線路板的頂部嵌入在第二凹槽內，所述電源接口安裝在插孔內。

所述蓋板的頂部設有第三凹槽，所述蓋板的底部設有第四凹槽，所述第一導軌嵌入在第四凹槽內，所述第二導軌嵌入在第三凹槽內。

所述側板的內側側板上設有第一缺口，所述蓋板的內側側面設有第二缺口，所述第一缺口與第二缺口合并后形成一個供電線穿過的穿線孔。

所述蓋板的外側呈一側折彎形成折彎邊，所述折彎邊的內側呈向內凸出并與線路板的邊緣相抵。

所述鏡框的正面設有透明的面板，所述面板的兩側設有翼子板，所述翼子板位于鏡框的側面板外，所述燈的光線照射在翼子板上。

所述通孔在眼罩與使用者的眼眶相貼后形成一個封閉的空腔，所述鏡框的內側上設有一組或一組以上容置香薰的儲藏機構，所述儲藏機構為設在鏡框內底面上的第一凹腔，所述第一凹腔的開口位于鏡框內底面，所述第一凹腔的開口處可拆式連接有一香薰放置板，所述香薰放置板呈與鏡框的內側底面平滑連接的圓弧面，所述香薰放置板上設有若干個貫穿上下表面的通孔。

所述鏡框上位于第一凹腔的內側設有第二凹腔，所述第二凹腔的底面為一斜坡，所述眼罩的正面板由透明材料制成的本體。

所述加熱機構包括一根或一根以上電加熱絲、傳感器和控制器，所述控制器與鏡框的接電口連接，所有電加熱絲、傳感器均與控制器電連接，所有電熱絲設在在鏡框與眼罩之間環形的內腔內，所述鏡框設有供各條電熱絲嵌入的凹槽。

采用以上結構后，本發明技術與現有技術相比，具有以下優點：所述鏡框上設有加熱機構，通過加熱機構對鏡框進行加熱，所述鏡框設有一個貫穿正面和背面的通孔，所述眼罩安裝在鏡框上，這樣使鏡框與眼罩以及使用者的眼眶形成一個空腔，所述鏡框的其中一側內可拆式固定有線路板，所述線路板上設有電源接口，所述線路板靠近鏡框的外側設有燈，所述線路板和燈均與線路板電連接。線路板安裝在鏡框的外側，能對線路板的六個面進行限位固定，且牢固性好，且節省了空間，布局合理。再由于燈發光后，光線能照射到鏡框上，光線經過各種反射和折射，最終能照射到使用者的眼睛內，可以對眼部進行一定的治療，使眼鏡的功能多樣化。

作為改進，所述鏡框的兩側為側板，所述鏡框的側板上可拆式連接有蓋板，所述蓋板與側板連接后形成一個容置線路板的空腔，該空腔給容置線路板留了足夠的空間，使結構緊湊。

作為改進，所述側板的底面設有安裝電源接口的插孔、第一凹槽以及第一導軌，所述側板的頂面設有第二凹槽和第二導軌，所述線路板的底部嵌入在第一凹槽內，所述線路板的頂部嵌入在第二凹槽內，所述電源接口安裝在插孔內,這樣安裝后,能對線路板的五個面進行限位，牢固性極好。

作為改進，所述蓋板的頂部設有第三凹槽，所述蓋板的底部設有第四凹槽，所述第一導軌嵌入在第四凹槽內，所述第二導軌嵌入在第三凹槽內，蓋板能更加牢固的安裝到鏡框上。

作為改進，所述側板的內側側板上設有第一缺口，所述蓋板的內側側面設有第二缺口，所述第一缺口與第二缺口合并后形成一個供電線穿過的穿線孔，這個穿線孔能供電線穿過，同時不會影響各個零部件的安裝。

作為改進，所述蓋板的外側呈一側折彎形成折彎邊，所述折彎邊的內側呈向內凸出并與線路板的邊緣相抵,從而對線路板的外邊的最后一個面進行限位,從而達到對線路板的上下前后左右六個面進行定位。

作為改進，所述鏡框的正面設有透明的面板，所述面板的兩側設有翼子板，所述翼子板位于鏡框的側面板外，所述燈的光線照射在翼子板上，燈的光線照射到翼子板上，然后再發射和折射到使用者的眼睛內。

作為改進，所述儲藏機構為設在鏡框內底面上的第一凹腔，所述第一凹腔的開口位于鏡框內底面，所述第一凹腔的開口處可拆式連接有一蓋板，在使用時，可以將香薰滴在蓋板上，蓋板上的香薰液加熱后能變成蒸汽，這樣結構簡單，且拆裝和清洗蓋板非常方便，衛生性好。所述蓋板的底部設有兩個插腳，所述第一凹腔上設有兩個供兩個插腳一一插接的插入孔，該結構可靠性好，對于一般的操作人員都能完成安裝和拆卸，給使用者帶來方便。所述蓋板呈與鏡框的內側底面平滑連接的圓弧面，所述蓋板上設有若干個貫穿上下表面的通孔，香薰液體滴在蓋板上后，能滲入到通孔內，可掛在通孔的內壁，在鏡框上的加熱機構工作時，香薰液體能緩慢蒸發變成蒸汽。

作為改進，所述通孔的開口處設有若干個缺口，能使香薰液體掛在缺口的內，增加流入到通孔內壁的時間，大大增加了蒸發效果，所述鏡框上位于第一凹腔的內側設有第二凹腔，所述第二凹腔的底面為一斜坡，在拆卸蓋板時，手指能伸入到第二凹腔內，從而能撬動蓋板，方便拆卸蓋板，所述眼罩的正面板由透明材料制成的本體，在佩戴使用時，能睜著眼睛看見外界，能保證使用者正常的工作或者學習。

作為改進，所述加熱機構包括一根或一根以上電加熱絲、傳感器和控制器，所述控制器與鏡框的接電口連接，所有電加熱絲、傳感器均與控制器電連接，所有電熱絲設在在鏡框與眼罩之間環形的內腔內，結構簡單，布局合理，不占用額外的空間，可靠性好。

附圖說明

附圖1為本發明的一種可熏蒸的眼鏡的結構示意圖。

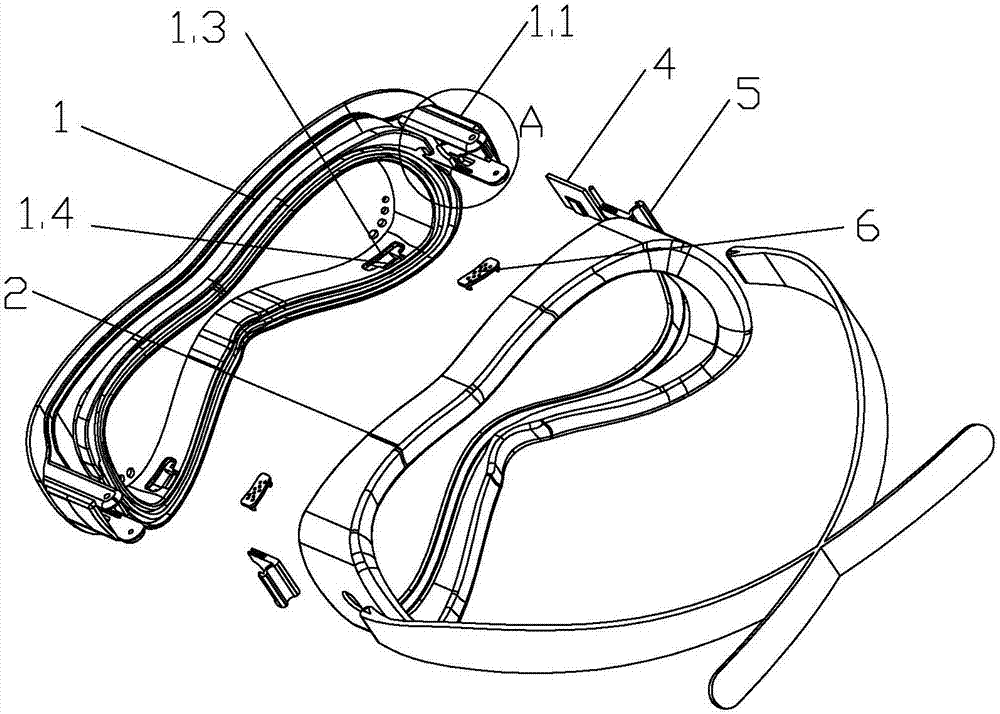

附圖2為本發明的一種可熏蒸的眼鏡的爆炸結構示意圖。

附圖3為圖2的a部放大示意圖。

附圖4為本發明的一種可熏蒸的眼鏡的另一視角的結構示意圖。

附圖5為圖4的b部放大示意圖。

附圖6是線路板的結構示意圖。

附圖7是蓋板的機構示意圖。

附圖8是鏡框的面板的結構示意圖。

圖中所示：

1、鏡框，

1.1、側板，1.1.1、插孔，1.1.2、第一凹槽，1.1.3、第一導軌，1.1.4、第二凹槽，1.1.5、第二導軌，1.1.6、第一缺口，

1.2、插入孔，1.2.1、翼子板，

1.3、第一凹腔，1.4、第二凹腔，

2、眼罩，3、頭帶，4、線路板，4.1、電源接口，

5、蓋板、5.1、第三凹槽，5.2、第四凹槽，5.3、第二缺口，5.4、折彎邊

具體實施方式

下面結合附圖和具體實施例對本發明作進一步說明。

如圖1-8所示，本發明的一種可熏蒸的眼鏡，包括眼鏡本體，所述眼鏡本體包括鏡框1、眼罩2和頭帶3；所述鏡框1上設有加熱機構，所述加熱機構包括一根或一根以上電加熱絲、傳感器和控制器，所述控制器與鏡框1的接電口連接，所有電加熱絲、傳感器均與控制器電連接，所有電熱絲設在在鏡框1與眼罩2之間環形的內腔內，即電熱絲是被包裹住的，工作時進行加熱，到達控制器設定的最高溫度設定后，傳感器檢測到溫度，然后給控制器發信號，控制電加熱絲停止工作。當溫度低于控制器設定的最低溫度設定后，傳感器檢測到溫度，然后給控制器發信號，控制電加熱絲開始工作。所述鏡框1設有一個貫穿正面和背面的通孔，所述眼罩2安裝在鏡框1上，所述通孔在眼罩2與使用者的眼眶相貼后形成一個封閉的空腔，即當眼罩2與使用者的眼眶貼合后，所述鏡框1、眼罩2與使用者的眼眶之間形成一個封閉的空腔。所述鏡框1的其中一側內可拆式固定有線路板4，本實施例中位于鏡框的右側，線路板的具體安裝結構為：所述鏡框1的兩側為側板1.1，所述鏡框1的側板上可拆式連接有蓋板5，所述蓋板5與側板1.1連接后形成一個容置線路板4的空腔。所述側板1.1的底面設有安裝電源接口的插孔1.1.1、第一凹槽1.1.2以及第一導軌1.1.3，所述側板1.1的頂面設有第二凹槽1.1.4和第二導軌1.1.5，所述線路板4的底部嵌入在第一凹槽1.1.2內且頂到該第一凹槽1.1.2的最內側，所述線路板4的頂部嵌入在第二凹槽1.1.4內且頂到該第二凹槽1.1.4的最內側，此時，線路板4的上下面和左右面以及內側面進限位固定。所述線路板4上設有電源接口4.1，所述電源接口4.1安裝在插孔1.1.1內。所述線路板4靠近鏡框1的外側設有燈7，所述線路板4和燈7均與線路板4電連接。

所述蓋板5的頂部設有第三凹槽5.1，所述蓋板5的底部設有第四凹槽5.2，所述第一導軌1.1.3嵌入在第四凹槽5.2內，所述第二導軌1.1.5嵌入在第三凹槽5.1內。所述側板1.1的內側側板上設有第一缺口1.1.6，所述蓋板5的內側側面設有第二缺口5.3，所述第一缺口1.1.6與第二缺口5.3合并后形成一個供電線穿過的穿線孔。

所述蓋板5的外側呈一側折彎形成折彎邊5.4，所述折彎邊5.4的內側呈向內凸出并與線路板4的邊緣相抵，該凸出呈圓弧形。

所述鏡框1的正面設有透明的面板1.2，該面板1.2與鏡框1本體為一體成型而成，所述面板1.2的兩側設有翼子板1.2.1，所述翼子板1.2.1位于鏡框1的側面板外，所述燈7的光線照射在翼子板1.2.1的上,由于燈發光后，光線能照射到鏡框上，光線經過各種反射和折射，最終能照射到使用者的眼睛內，可以對眼部進行一定的治療，使眼鏡的功能多樣化。

所述通孔在眼罩2與使用者的眼眶相貼后形成一個封閉的空腔，所述鏡框1的內側上設有兩組以上容置香薰的儲藏機構，所述儲藏機構為設在鏡框1內底面上的第一凹腔1.3，所述第一凹腔1.3的開口位于鏡框1內底面，所述第一凹腔1.3的開口處可拆式連接有一香薰放置板6，所述香薰放置板6呈與鏡框1的內側底面平滑連接的圓弧面，所述香薰放置板6上設有若干個貫穿上下表面的通孔。所述鏡框1上位于第一凹腔1.3的內側設有第二凹腔1.4，所述第二凹腔1.4的底面為一斜坡，所述眼罩2的正面板由透明材料制成的本體。
