本發明涉及的是醫療器械設備技術領域，具體的說是一種手術室護理清潔一體機。

背景技術：

手術室(operatingroom英文簡稱o.r)是為病人提供手術及搶救的場所，是醫院的重要技術部門。手術室應與手術科室相接連，還要與血庫、監護室、麻醉復蘇室等臨近。抓好手術切口感染四條途徑的環節管理，即：手術室的空氣；手術所需的物品；醫生護士的手指及病人的皮膚，防止感染，確保手術成功率。要求設計合理，設備齊全，護士工作反應靈敏、快捷，有高效的工作效率。手術室要有一套嚴格合理的規章制度和無菌操作規范。

手術室中全面的護理是保障手術順利進行的前提，完備的護理能夠方便醫務人員的手術操作，提高手術的成功率，一旦病人出現緊急情況，可對病人進行第一時間的急救護理，以挽救病人的生命，因此手術室護理尤為重要。

現有的普通護理設備功能簡單，護理對象單一，且不具備清洗和消毒功能，不能為病人和醫務人員提供全面的護理和幫助。

技術實現要素：

本發明的目的在于針對現有技術的缺陷和不足，提供一種結構簡單，設計合理、使用方便的手術室護理清潔一體機，在手術室中，不但可以對患者進行急救護理，還可以進行清潔，對一些醫用工具進行消毒，方便醫護人員使用，提高工作效率和安全性。

為實現上述目的，本發明采用的技術方案是：一種手術室護理清潔一體機，包含機體，所述機體的一端設置有心電圖監護儀，所述機體的另一端分別設置有儲物柜和消毒箱，所述心電圖監護儀的后側一端設置有輸液桿，所述輸液桿的頂端設置有掛鉤，所述輸液桿的一端設置有固定支撐桿，所述固定支撐桿的上端與旋轉連接桿連接，所述旋轉連接桿的下端與照明燈架連接，所述照明燈架的下端設置有照明燈，所述心電圖監護儀的一側設置有數個心電圖電極，且通過電極線與心電圖監護儀連接，所述心電圖監護儀的前側設置有顯示屏，所述顯示屏的一端設置有控制面板，所述心電圖監護儀的一側通過導線連接有電源插頭，所述消毒箱的內部上端設置有消毒柜，所述消毒柜的下端設置有消毒裝置，所述消毒裝置的下端設置有消毒箱供電線，所述消毒箱供電線與電源插頭連接，所述消毒箱的上端通過合頁鉸接有消毒箱門，所述儲物柜的一側設置有清洗池，所述消毒箱的一側設置有垃圾筐。

作為本發明的進一步改進，所述機體的底部設置有固定支架，所述固定支架的底部設置有軸承，所述軸承與萬向輪支架連接，所述萬向輪支架的底部設置有萬向輪，所述萬向輪支架的一側設置有剎車片。

作為本發明的進一步改進，所述心電圖監護儀的上端設置有藥物托盤，所述藥物托盤內設置有分隔板。

作為本發明的進一步改進，所述儲物柜上設置有數個抽屜，所述抽屜上設置有橢圓型把手。

作為本發明的進一步改進，所述機體的一側上端設置有推把。

作為本發明的進一步改進，所述清洗池的底部設置有排水管，所述排水管上設置有控制閥。

采用上述結構后，本發明的有益效果為：結構簡單，設計合理，在手術室中，不但可以對患者進行急救護理，還可以進行清潔，對一些醫用工具進行消毒，方便醫護人員使用，提高工作效率和安全性。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

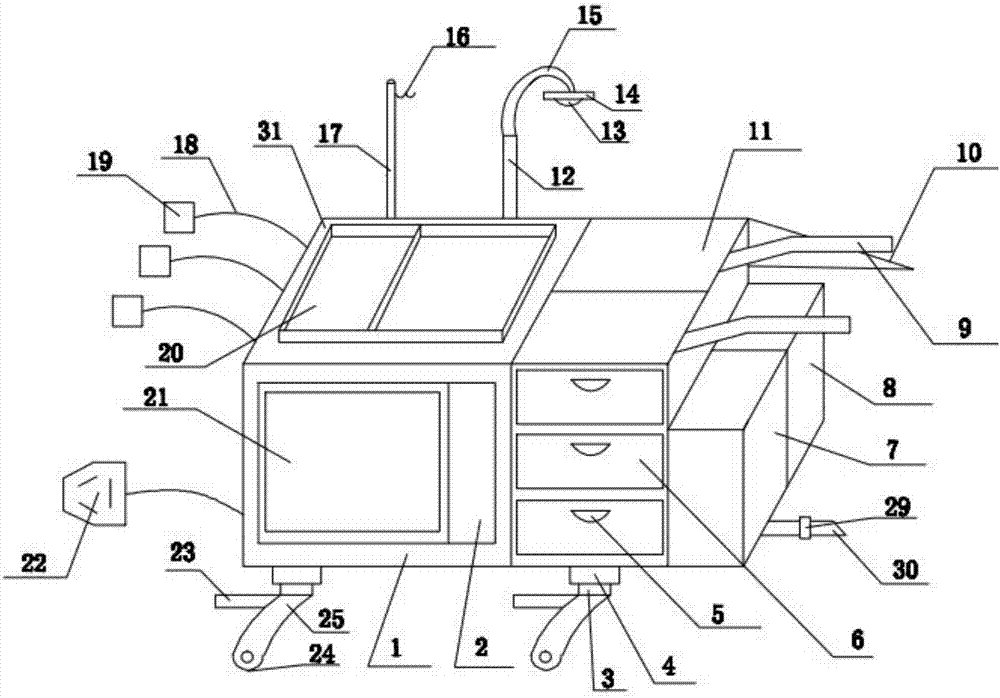

圖1是本發明的結構示意圖；

圖2是本發明的消毒箱內部結構示意圖；

圖中1.機體、2.控制面板、3.軸承、4.固定支架、5.橢圓型把手、6.抽屜、7.清洗池、8.垃圾筐、9.推把、10.消毒箱門、11.消毒箱、12.固定支撐桿、13.照明燈、14.照明燈架、15.旋轉連接桿、16.掛鉤、17.輸液桿、18.電極線、19.心電圖電極、20.藥物托盤、21.顯示屏、22.電源插頭、23.剎車片、24.萬向輪、25.萬向輪支架、26.消毒柜、27.消毒裝置、28.消毒箱供電線、29.控制閥、30.排水管、31.心電圖監護儀。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及具體實施方式，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施方式僅用以解釋本發明，并不用于限定本發明。

參看圖1至圖2所示，本具體實施方式采用以下技術方案：一種手術室護理清潔一體機，包含機體1，所述機體1的左端設置有心電圖監護儀31，所述機體1的右端分別設置有儲物柜和消毒箱11，所述心電圖監護儀31的后側一端設置有輸液桿17，所述輸液桿17的頂端設置有掛鉤16，所述輸液桿17的一端設置有固定支撐桿12，所述固定支撐桿12的上端與旋轉連接桿15連接，所述旋轉連接桿15的下端與照明燈架14連接，所述照明燈架14的下端設置有照明燈13，所述心電圖監護儀31的一側設置有數個心電圖電極19，且通過電極線18與心電圖監護儀31連接，所述心電圖監護儀31的前側設置有顯示屏21，所述顯示屏21的一端設置有控制面板2，所述心電圖監護儀31的一側通過導線連接有電源插頭22，所述消毒箱11的內部上端設置有消毒柜26，所述消毒柜26的下端設置有消毒裝置27，所述消毒裝置27的下端設置有消毒箱供電線28，所述消毒箱供電線28與電源插頭22連接，所述消毒箱11的上端通過合頁鉸接有消毒箱門10，所述儲物柜的一側設置有清洗池7，所述消毒箱11的一側設置有垃圾筐8。

所述機體1的底部設置有固定支架4，所述固定支架4的底部設置有軸承3，所述軸承3與萬向輪支架25連接，所述萬向輪支架25的底部設置有萬向輪24，所述萬向輪支架25的一側設置有剎車片23，這樣設置便于本裝置的移動，使用方便。

所述心電圖監護儀31的上端設置有藥物托盤20，所述藥物托盤20內設置有分隔板，這樣設置，可以放置藥瓶或者其他藥物。

所述儲物柜上設置有數個抽屜6，所述抽屜6上設置有橢圓型把手5，這樣設置，用于放置醫用材料或者醫用物品，通過把手便于抽屜6的打開和關閉。

所述機體1的右側上端設置有推把9，這樣設置，便于醫護人員推動本裝置，使用方便。

所述清洗池7的底部設置有排水管30，所述排水管30上設置有控制閥29，這樣設置，便于清洗池7的污水排放。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
